Maxwell Ansys 计算电机气隙磁密详细过程

Maxwell Ansys 计算电机气隙磁密

电机气隙磁密的计算需要在一个圆上计算

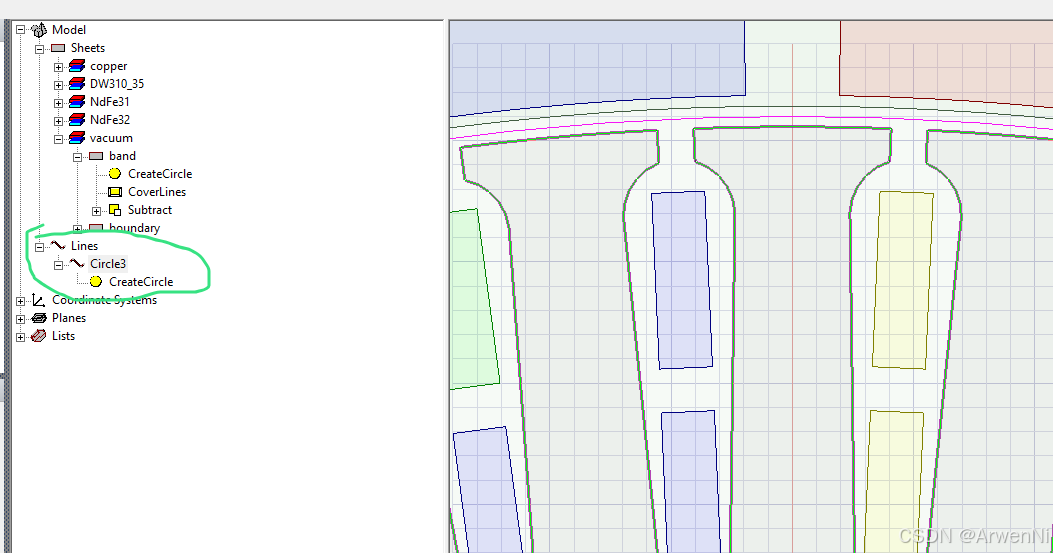

请添加图片描述如图所示在电机气隙中的位置添加一个圆圈(画圆也行,删掉coverline一步就可以得到一个圆圈)
之后就是计算这个圆圈上各点的磁密就是气隙磁密
(直线电机添加的是一条直线)
请添加图片描述

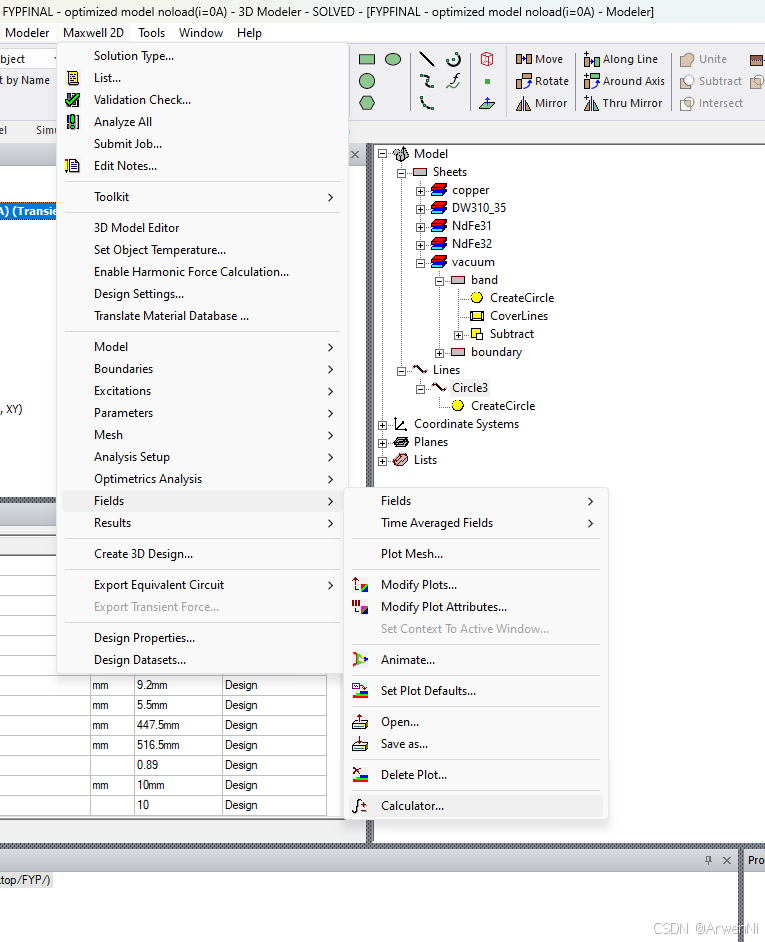

第二步 添加场计算器 位置如上图 选最后的calculator

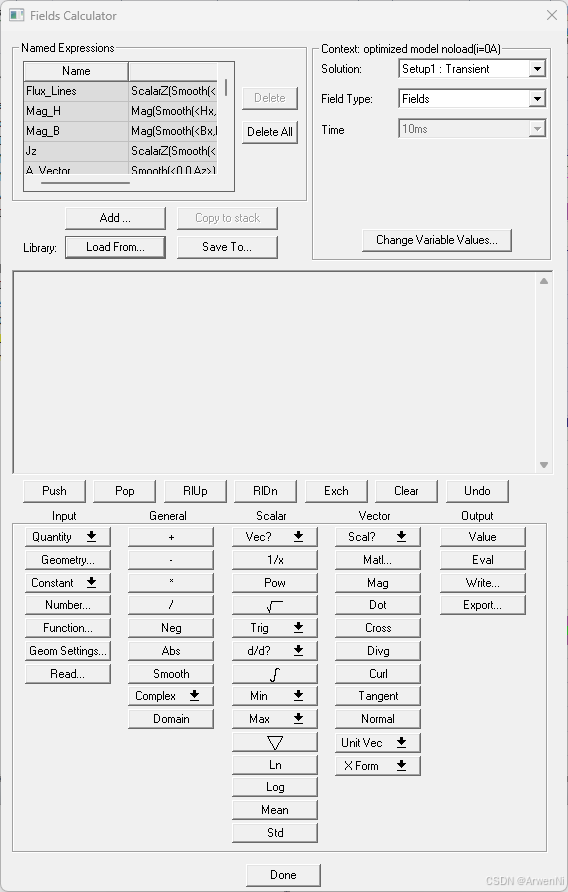

请添加图片描述

可以手动输入公式也可以直接load文件,(我自己的文件 旋转电机br2 直线电机叫By)

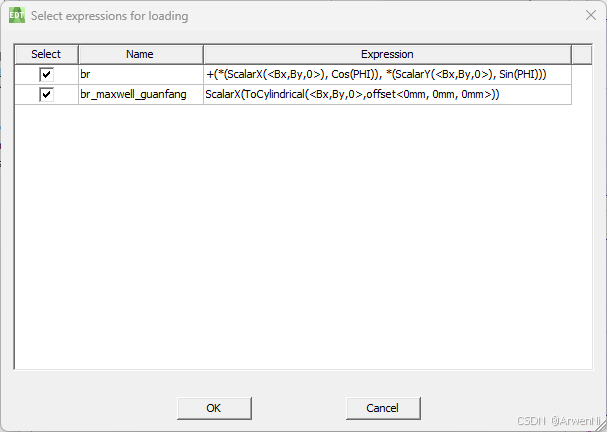

旋转电机的load之后这两个表达式的效果一样,选择哪个都可以
请添加图片描述

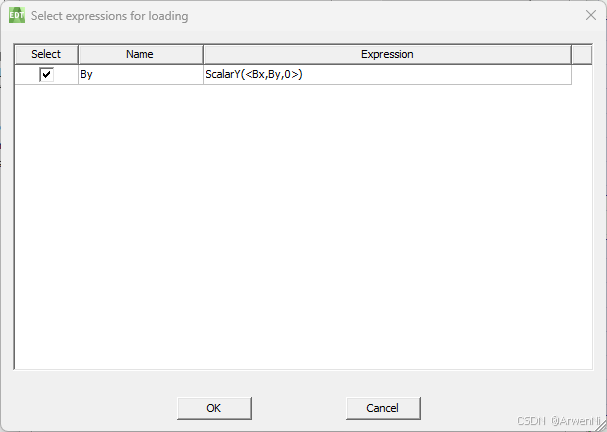

直线电机的话不需要合成,直接选择Y轴分量,所以表达式如下图
请添加图片描述

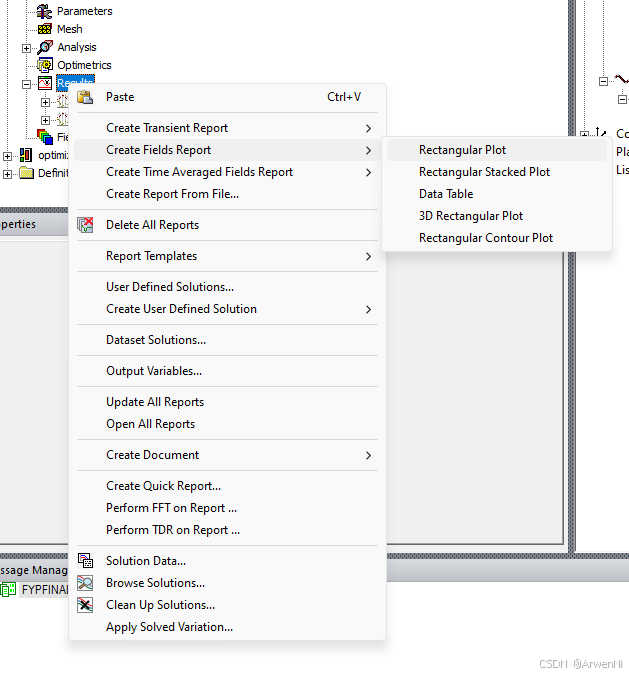

之后就是在结果部分输出,注意选择field report
请添加图片描述
请添加图片描述

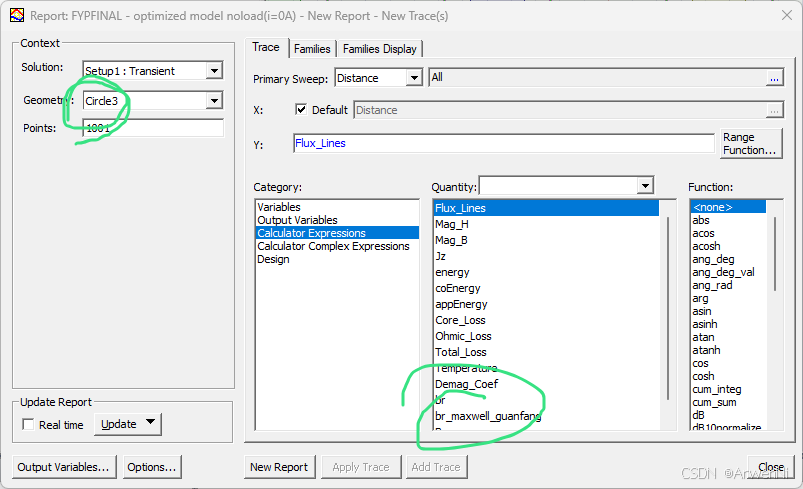

Geometry选择需要计算的那个圆圈的名字 直线电机就是那条line的名字
之后在calculator expression里面找到导入的br(旋转)或者by(直线)计算就好。

后处理:
将X轴除以圆圈周长或者直线长度归一,之后利用Maxwell自带的perform FFT report 就能得到气隙磁密的谐波分析结果。
