基于Proteus的简易程控电源设计

概要

程控电源是一种具备编程功能的电源设备，可以通过外部控制来设定输出稳定的电压或电流，从而实现对电压、电流、相位、频率、功率等参数的试验和检定。其特点包括高控制、高精度、良好的稳定性。此外，程控电源还具备带回测功能，能够实时监控电源输出情况。

简易程控电源可满足要求：

1. 电压输出范围：0~10V；输出精度：0.1V；
2. 电流输出范围：0~500mA；
3. 回读电压测量范围：0~10V；电压测量分辨率：20mV;
4. 回读电流测量范围：0~500mA；电压测量分辨率：2mA;
5. 输出过流保护控制；
6. 输出过压保护控制；

设计方案

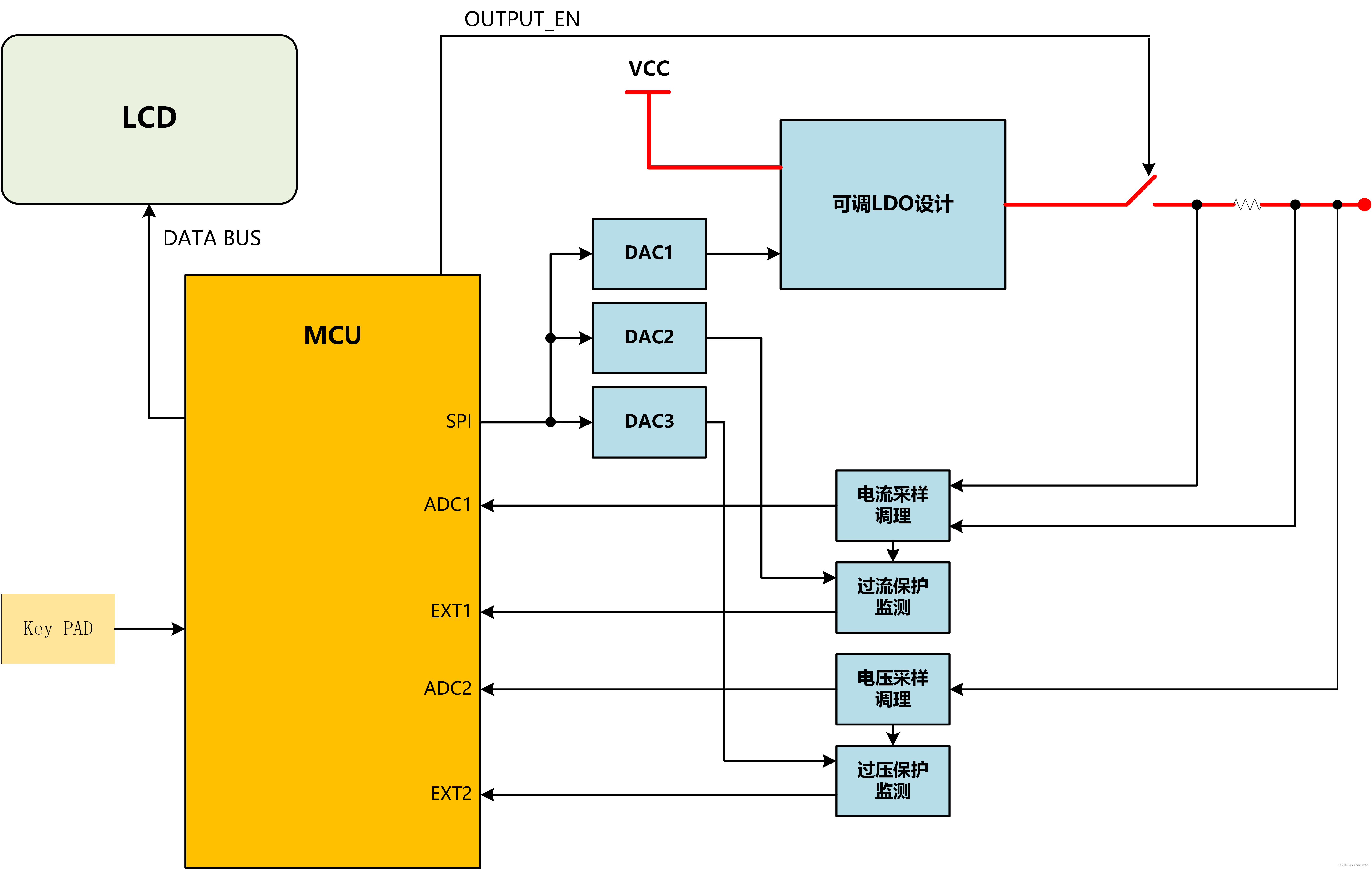

` 整体设计模块：

1. MCU:STM32F103最小系统；
2. DAC模块，可调参考电压输出；（作为可调电压输出基准、过流保护和过压保护输出基准；）
3. ADC模块，测量输出电压，输出电流；
4. 过压、过流保护监测电路；（通过DAC输出配置过压、过流参数。）
5. 电源输出模块；（通过DAC输出配置输出电压参数。）
6. LCD显示；
7. Key PAD：按键输入；

关键特征

1. ms级过压、过流保护响应；
2. 动态可调节输出电压；
3. 过压、过流输出可配置；

技术细节

1）电源输出电路

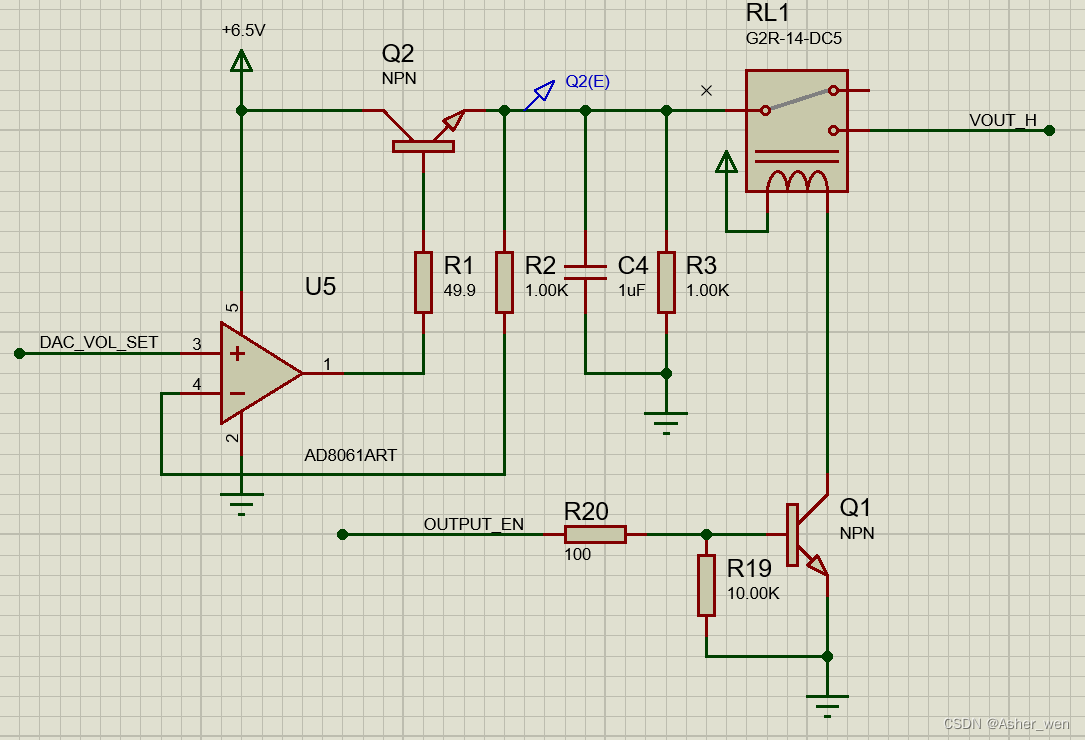

a) 分立LDO设计方案

b)DAC输出电路

c)多路SPI外设通信设计
参考源码：vSPI.h及MCP4921.h

2）电压、电流回读

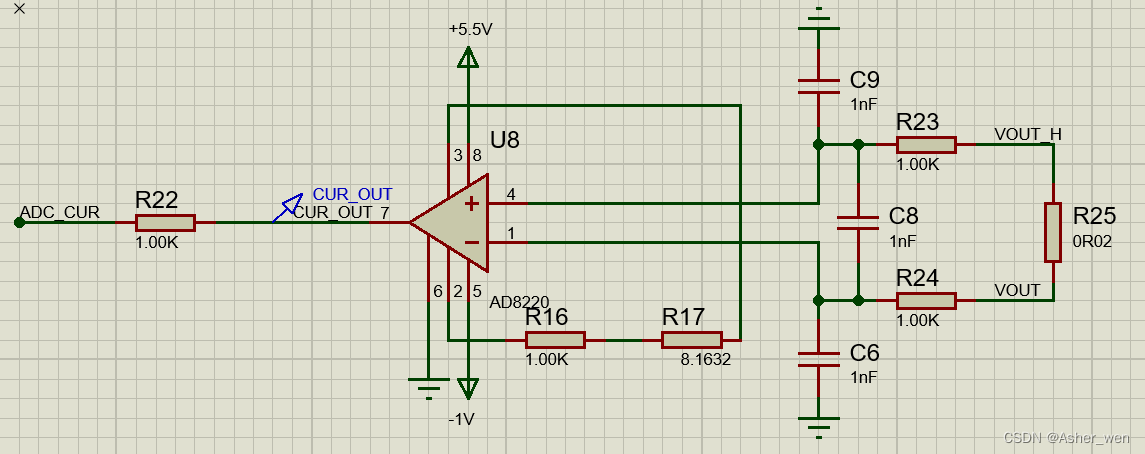

a)电流采样电路

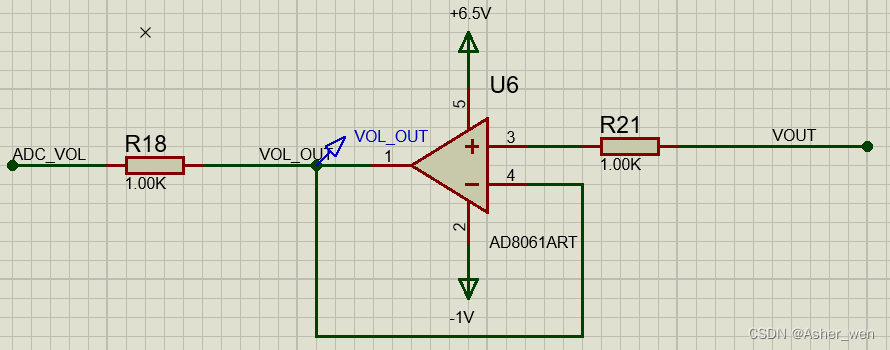

b)电压采样电路

c)基于STM32多通道ADC采样
参考源码：

3）过压、过流保护电路

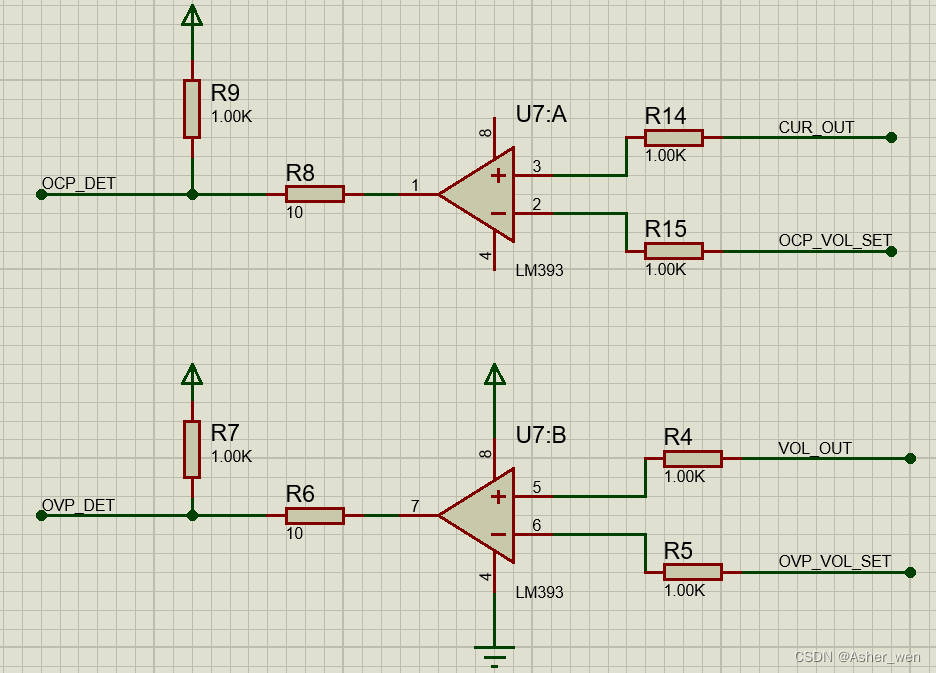

a)基于LM393比较电路

b)基于STM32中断方案设计
参考源码：

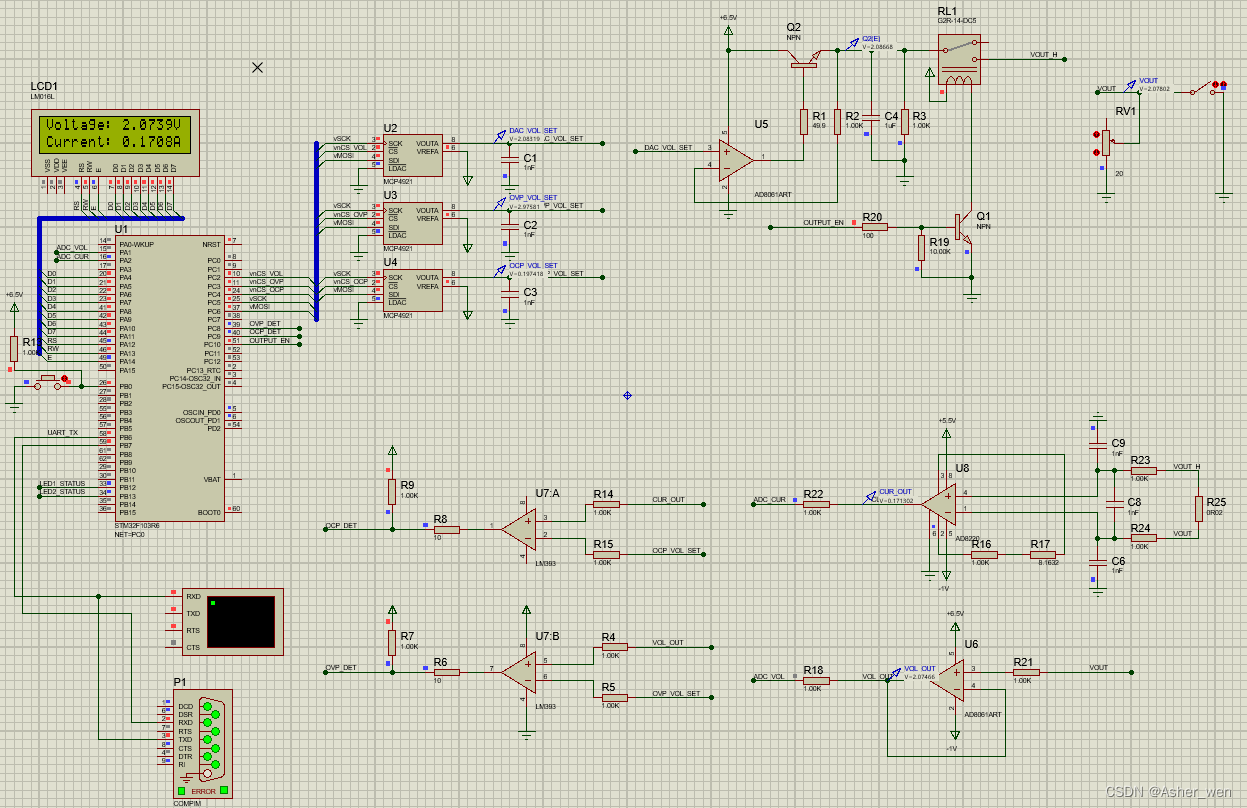

总体运行效果
