电子竞赛的第一道题：DC-DC转换

我们此次做的主要是一个Buck转换器，大致结构为，输入一个高电平，通过LM2575（降压稳压器），再经过LDO（线性低压差稳压器）得到稳定的输出电压，中间通过MSP430F5529作为主控板实现程控稳压电源的作用。

具体解释为：

该图为输入系统，通过GPS-43003C稳压电源作为输入信号，先经过一个二极管为了防止因电源接反而烧毁整个系统，输入系统经过两个大小退耦电容到地。电容是个非常奇特的东西，在这里我选用100u和0.1u分别滤除低频与高频交流成分，理论上电容越小对于高频分量越容易通过，这里对于电容的理解不详细谈论，我尽量在以后能专门写一篇关于电容的博客。

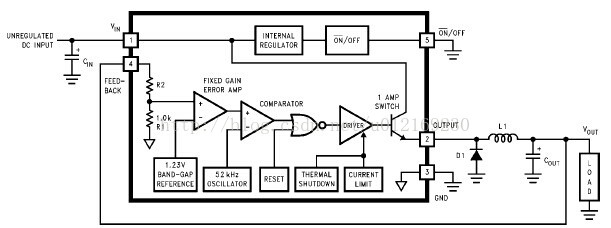

这是LM2575内部结构，通过4脚的反馈端电压的分压与内部1.23V进行比较，当正端大于1
