性能测试工具iperf验证SDN网络

原理：

网络性能测试主要是监测网络带宽的使用率，将网络带宽利用最大化是保证网络性能的基础，但是由于网络设计不合理、网络存在安全漏洞等原因，都会导致网络带宽利用率不高。要找到网络带宽利用率不高的原因，就需要对网络传输进行监控，此时就需要用到一些网络性能测试工具，而Iperf就是这样一款网络带宽测试工具。

任务：

在SDN网络环境中，使用Iperf测试数据层面两台相互通信的虚拟机之间的TCP和UDP带宽质量，提供网络延迟抖动、数据包丢失率等统计信息。

步骤：

1. 搭建环境
创建支持openflow1.3协议的mininet虚拟机和OpenDaylight Lithium版本虚拟机，启动实验和虚拟机。注意：为保证正常运行，内存至少选择4G；CPU最好选择2核或4核，方便后面的多线程测试。而我在这一步的时候选择了1核CPU，前期的实验并不影响，后期在多线程测试的时候我将再创建一个2核的虚拟机进行实验，所以为了避免麻烦，请大家在选择CPU内核的时候选2核或4核。
2. 确保虚拟机间能相互通信

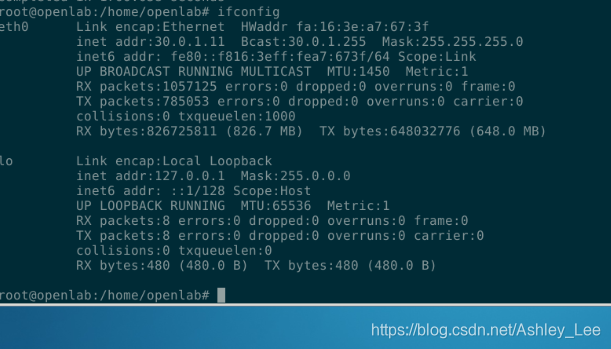

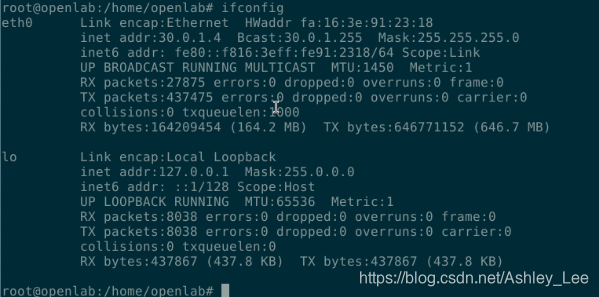

确定两台虚拟机IP：

ifconfig

确保虚拟机间能相互通信：

ping ip

3. 测试单线程TCP吞吐量

步骤1：通过Iperf测试网络带宽利用率
分别在虚拟机odl和虚拟机mininet安装Iperf，安装命令

apt-get install iperf

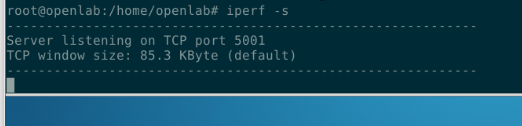

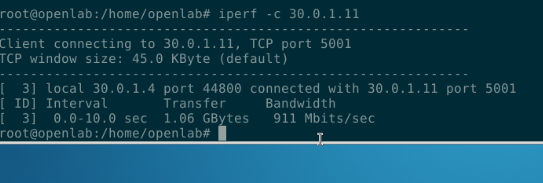

将虚拟机mininet作为服务器端，虚拟机odl作为客户端，进行带宽测试，测试结果如下：


可以看到Iperf默认的运行时间在10秒左右，网卡的带宽速率911Mbits/sec。

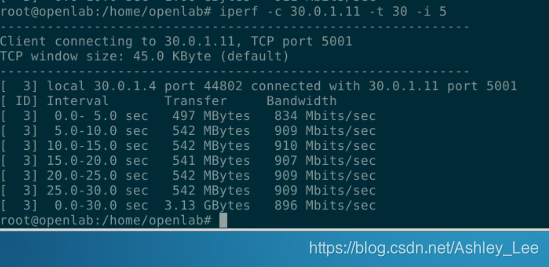

步骤2：添加“-t”和“-i”参数后的Iperf输出
要改变Iperf运行的时间和输出频率，可以通过“-t”和“-i”参数来实现。

可以看到传输时间为30秒，输出频率为5秒的结果。带宽仍然保存在900Mbits/sec左右。

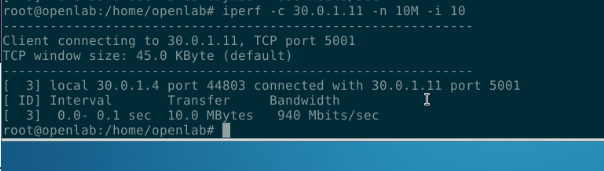

步骤3：Iperf客户端通过“-n”参数指定要传输的数据量
为了模拟大量的数据传输，也可以指定要发送的数据量，这可以通过**“-n”**参数来实现。在指定“-n”参数后，“-t”参数失效，Iperf在传输完毕指定大小的数据包后，自动结束。

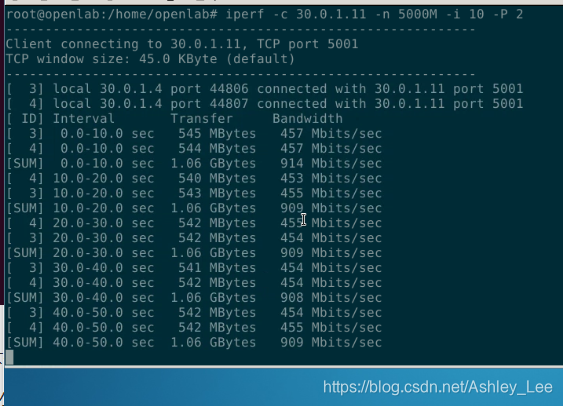

4. 测试多线程TCP吞吐量

采用多线程不会提高程序的执行速度，反而会降低速度，但是对于用户来说，可以减少用户的响应时间。理论上多线程的传输性能应该比单线程的要好，但是也受具体的网络环境影响。

5.测试UDP丢包和延迟

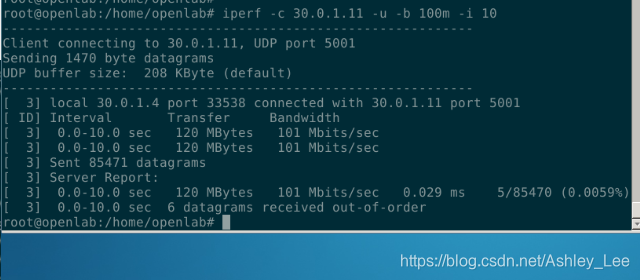

Iperf也可以用于UDP数据包吞吐量、丢包率和延迟指标，但是由于UDP协议是一个非面向连接的轻量级传输协议，并且不提供可靠的数据传输服务，因此，对UDP应用的关注点不是传输数据有多快，而是它的丢包率和延时指标。通过Iperf的“-u”参数即可测试UDP应用的传输性能，这里测试Iperf客户端传输100M的UDP数据包。
先联通服务端：

iperf -s -u

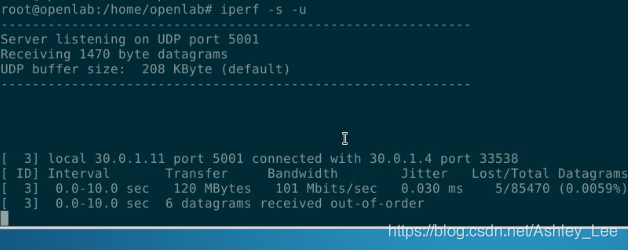

了解更详细的UDP丢包和延时信息，可以在Iperf服务端查看，因为在客户端执行传输测试的同时，服务端也会同时显示传输状态.

“Jitter”列表示抖动时间，也称为传输延迟，“Lost/Total Datagrams”列表示丢失的数据包和数据包数量，0.0059%是平均丢包率。

6.在Mininet中使用Iperf功能

步骤1：创建拓扑

sudo mn --topo single,5 --switch ovsk --controller=remote,ip=30.0.1.4,port=6633

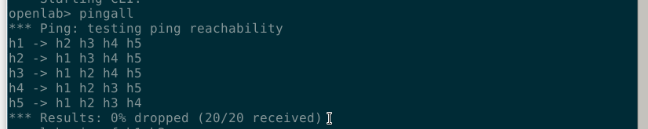

pingall验证连通正常

步骤2：测试拓扑中主机间的带宽情况

在一台host上跑Iperf服务器，另一台host上跑Iperf客户端，查看带宽情况。

实验步骤转载自：https://www.sdnlab.com/15088.html
