Proteus中程序的调试（Proteus与ICCAVR的联合调试）

1.仿真的方法：将编译好的程序载入单片机

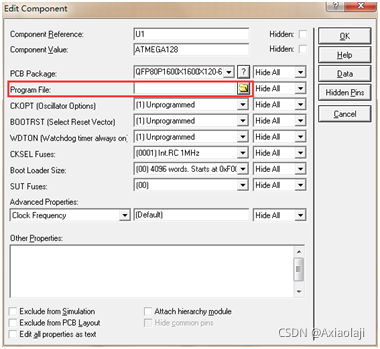

1双击绘制完电路原理图中的单片机→在弹出的窗口中，点击“Program File”后边的小文件夹

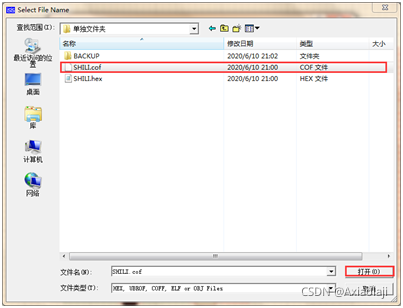

2找到之前编译好的C语言程序文件（2.2中的第⑤步所在位置）点击打开

（注意：应选择扩展名为“.cof”的文件）

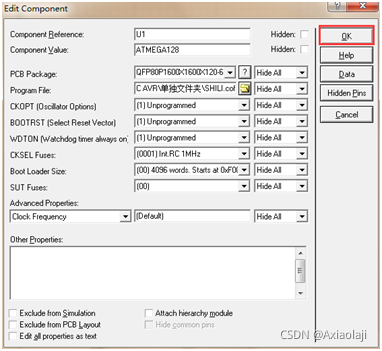

3点击 “OK”

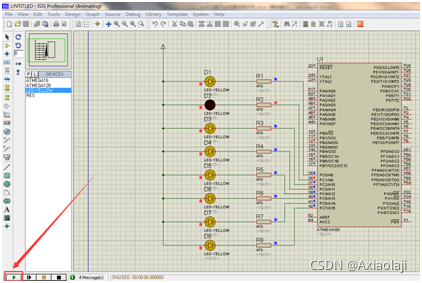

4点击左下角按钮，开始运行仿真。





3.2 Proteus中程序的调试

Proteus支持ICCAVR开发环境与其进行联合调试，我们可以清晰地看到程序运行到某一步时，仿真电路在这一步发生了什么，向我们显示了什么。

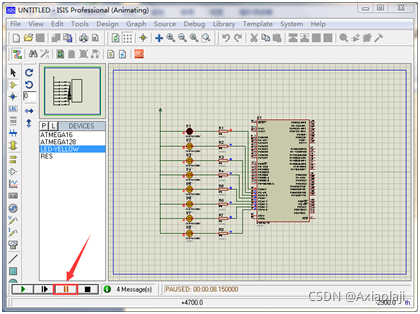

1程序运行时，我们点击左下角“暂停”按钮

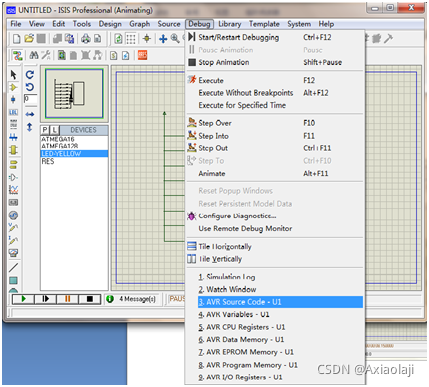

2找到菜单栏中的Debug（调试）→AVR Source Code（ATmega128程序源代码窗口）

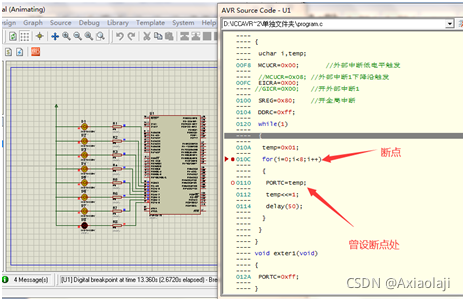

3在此窗口中，可以看到我们写的C语言程序。双击某一行，即可在该行添加断点。例如我们在for循环处设置断点，启动仿真后我们发现，八路流水灯只是各自熄灭一次，不再循环。（注意：双击某行添加断点，此行最前方出现实心圆圈●，再次双击此行，发现变为空心圆圈○，这表示“此处已无断点，我曾经在此处设过断点”，空心圆圈只是一个标记。当我们再次双击此行，空心圆圈消失，表示此断点连标记也删除）

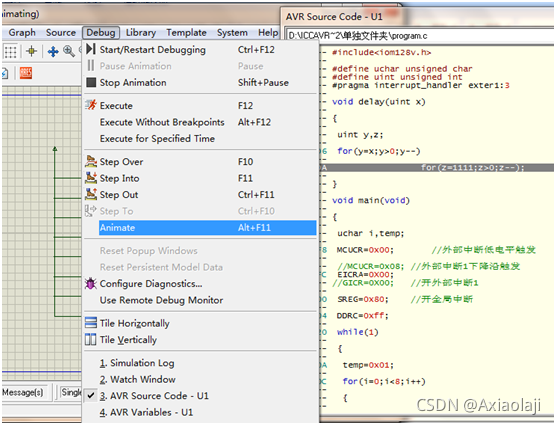

我们也可以对程序进行 “连续单步”操作，打开AVR Source Code（ATmega128程序源代码窗口），找到菜单栏中的Debug（调试）→Animate（单步连续）。我们可以看到程序一步一步连续执行，此时执行速度比之前更慢，我们可以更容易的观察程序及仿真电路的运行。

（注意：我们也可以添加断点后再执行“单步操作”，非常灵活）
