机器视觉3

 几何创建工具

创建标签

1.标签内容类型

2.标签文本内容

3. 3  4  5  6  分别使标签内容其他的类型

4.  7  8 是bool类型和int类型内容获取的外部数据文本位置  旋转度  对齐方式   1. 两点之间中垂线1.创建一条过某点的平行线1 .创建一条线 过某一点的垂线1.1. 几何工具 --查找和拟合

查找工具    查找已经存在的形状

查找圆工具

1.每个都是一个卡尺工具   使用卡尺找到多个点   然后查找一个圆

1.调整圆的大小

2.投影长度   卡尺的宽度

数量和宽度设置 保证 每个卡尺尽量不要重叠

3.设置找圆位置  闭合圆

4.圆的角度范围   闭合的圆为 360 deg

5.搜查长度  卡尺的长度

6.忽略的点数

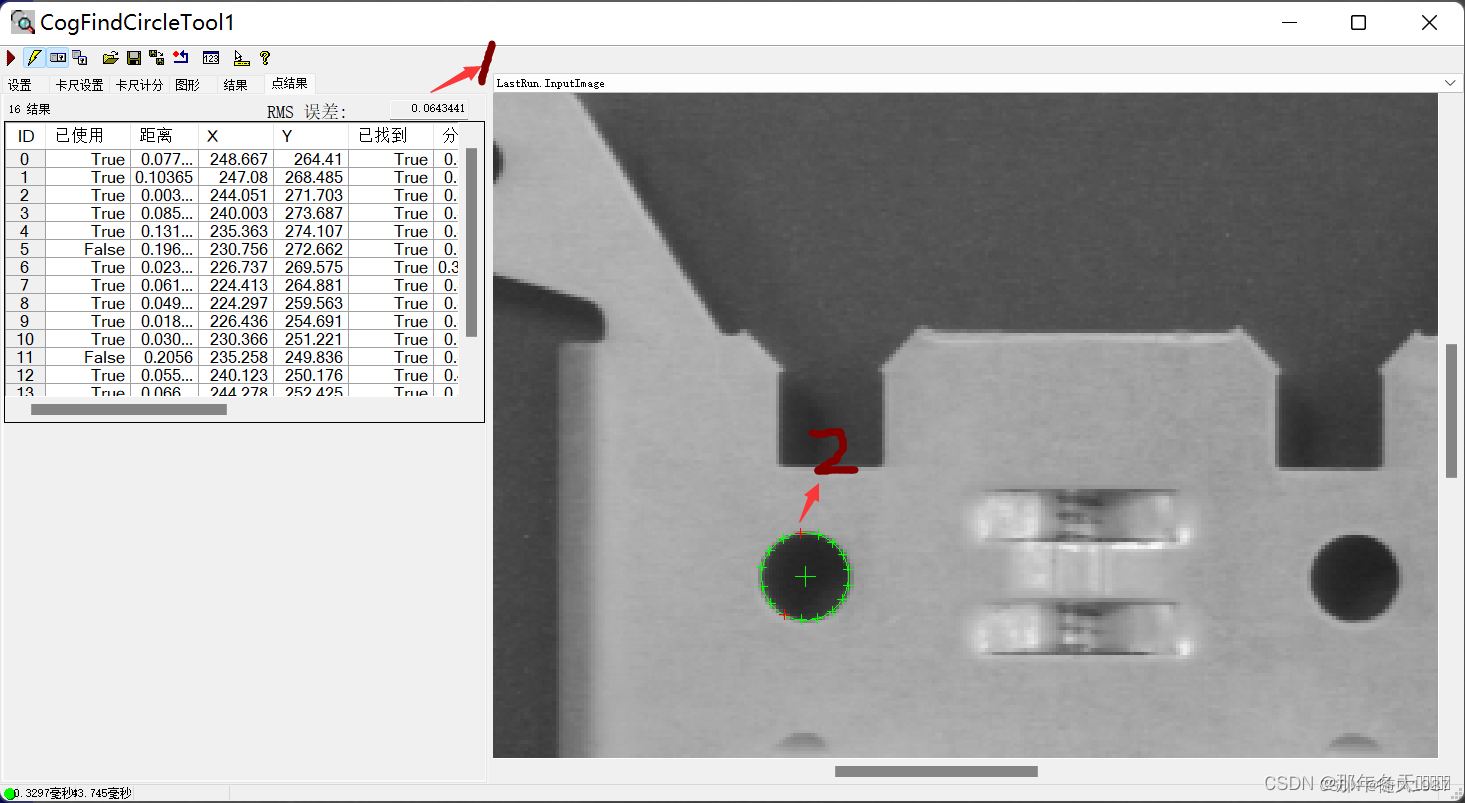

1.RMS误差 值 ：越小 表示最近查找的圆

2.通过6 设置减少 误差较大的点    从而减少RMS误差 值查找两条线的对角查找椭圆

 拟合工具

模拟 不同形状     根据点 来进行不同和形状的拟合

拟合圆工具

1.拟合圆点的个数与数量  通常 3个点能模拟一个圆     如果点比较多 且摆放杂乱  得到的圆 （拟合误差大）

2.添加点1.拟合椭圆 和圆 用法一致   （椭圆一般需要5个点）

1.拟合直线 （一般两个点得到一直线）

几何相交工具        计算两个图形之间的相交关系   （比如 如果相交  相交点的坐标是多少）

圆于圆相交工具

1. 2. 默认自带两个圆形

3.相交结果

4.一般使用 创建, 查找 或者拟合圆  来  对圆进行相交处理自己创建圆相交判断

自己找圆

1,查找圆1

2查找圆2

3.无相交结果拟合圆 相交 结果测量工具

测量两点之间的距离

1.测量工具

2.第一个点的坐标

3.第二个点的坐标
