如何将Toolbox零件转换为普通零件使用

SOLIDWORKS的Toolbox插件中包含了大量不同种类的标准件,如轴承、螺栓、齿轮等等,为我们的设计工作带来了很大的便捷。

但是使用时有时会遇到一些问题,比如当我们想以Toolbox零件为基础来生成自己的标准件库时,会遇到无法编辑其尺寸或属性信息的情况;或是将其插入装配体并打包发送给其他工程师时,文件被其他工程师本地默认的Toolbox零件所替换。

为了解决这一问题,首先可以将系统选项——异型孔向导/Toolbox中的“将此文件夹设为Toolbox零部件的默认搜索位置”这一选项取消勾选。

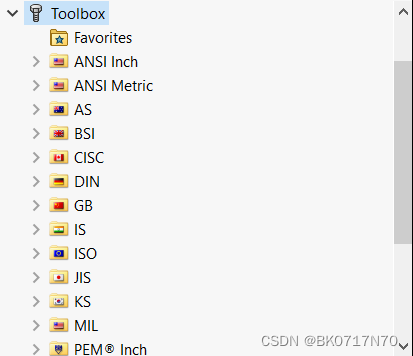

如果还是无法解决问题,可以尝试将Toolbox零件转换为普通零件后使用,我们来看看具体是怎么操作的:首先任意打开一个Toolbox库中的标准件,将其重命名后保存至本地。

MATLAB中可以使用Image Processing Toolbox来对工业零件图像进行尺寸测量。以下是一个基本的步骤和代码示例,用于测量图像中某个矩形区域的长度和宽度: 首先,我们需要读取图像并预处理它(例如,去噪、灰度化等)。假设图片已经存在并命名为'image.jpg': ```matlab % 读取图片 img = imread('image.jpg'); % 转换为灰度图 gray_img = rgb2gray(img); % 对图像进行二值化处理,以便后续测量 bw_img = imbinarize(gray_img); % 使用otsu阈值分割 ``` 然后,我们可以定位矩形区域,这通常涉及到边缘检测或轮廓识别: ```matlab % 寻找轮廓 contours = bwboundaries(bw_img); rectangle_contour = contours{1}; % 假设我们要测量的是第一个最大的矩形 % 提取边界点 points = boundary(rectangle_contour); ``` 接下来,我们计算矩形的顶点,然后量取最长和最短的距离来得到尺寸: ```matlab % 确定矩形的四个顶点 x_points = points(:,1); y_points = points(:,2); % 获取矩形的左右边界点 leftmost = min(x_points); rightmost = max(x_points); % 获取矩形的上下边界点 bottommost = min(y_points); topmost = max(y_points); % 计算尺寸 width = rightmost - leftmost; height = topmost - bottommost; % 显示测量结果 fprintf('Width: %.2f pixels, Height: %.2f pixels\n', width, height); ``` 注意,这只是一个基本的示例,实际应用可能需要更复杂的图像处理技术,如形状拟合或模板匹配,以适应各种复杂场景。
