常见电气应用设备的基础总结—继电器篇

目录

一、热继电器

1、简介：

2、热继电器电气符号：

3、注意事项：

二、时间继电器

1、简介：

2、时间继电器的种类：

A、通电延时线圈。

B、断电延时线圈。

C、电气符号：KT

3、操作流程：

三、中间继电器

1、简介：

2、中间继电器符号：

3、注意事项：

---

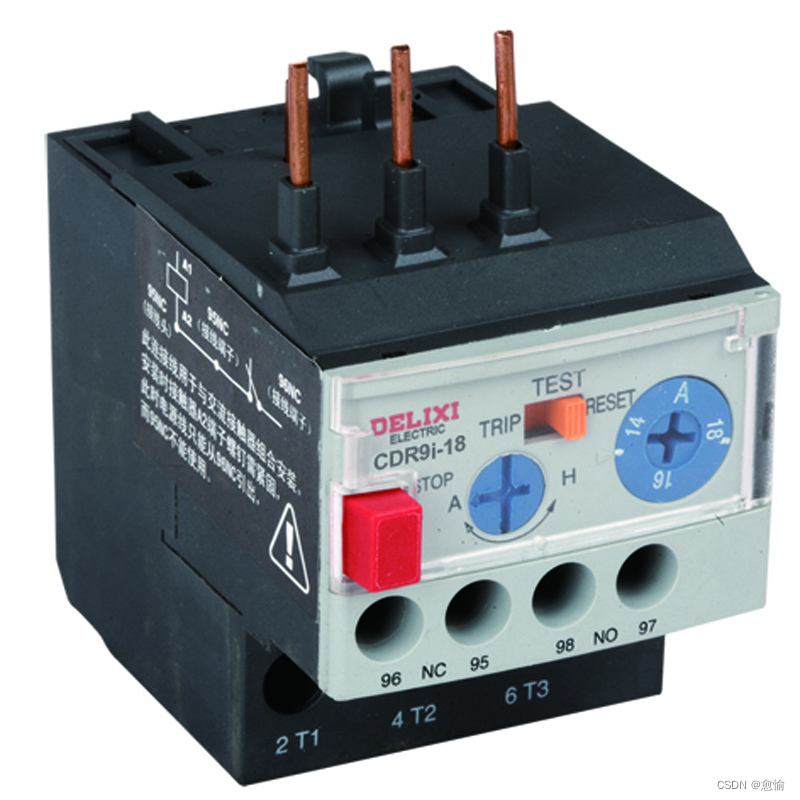

一、热继电器

1、简介：

当流入元件的电流产生过多热量时热继电器会使控制电路断开。

2、热继电器电气符号：

    电气符号：FR



3、注意事项：

a、热继电器不能瞬时过载保护，也不能用在短路保护。

b、当电机启动时间较长时，热继电器选择使用额定电流为1.15-1.2倍电机额定电流。

c、热继电器没有线圈，辅助触点一般为一常开一常闭。

d、热继电器接线螺丝应压紧，否则会造成电阻大，温升快，从而使继电器判断有误差，造成误动作。

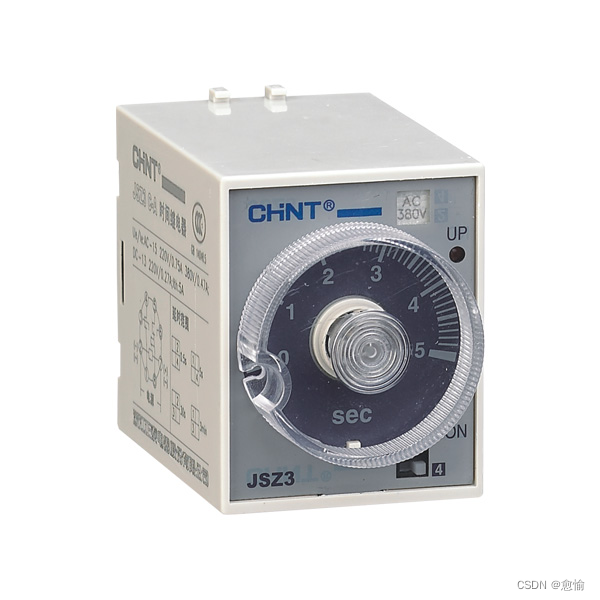

二、时间继电器

1、简介：

在有电流流过后，输出电路经过规定时间后产生动作的元件。即利用电磁原理或机械动作原理来延迟触点闭合或分断的自动控制电器。时间继电器延时时间有0.1s、1s、10s、1min和1h，但是不能精确延时。有一些断路器和钟表结合的味道。

2、时间继电器的种类：

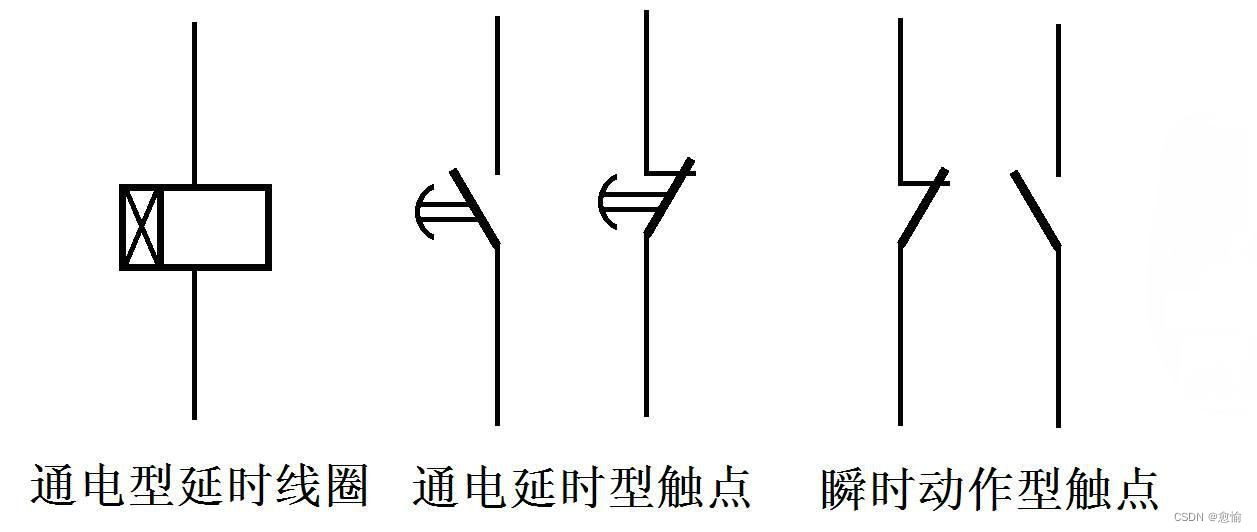

A、通电延时线圈。

a、作用：时间继电器在获得输入信号后立即开始延时，待延时完毕后，其执行部分才输出信号以操纵控制电路。当输入信号消失后，继电器立即恢复到动作前的状态。

b、触点的种类

通电延时常闭触点：获得输入信号后，经过一定的延时时间后断开，然后回到常闭状态。

通电延时常开触点：获得输入信号后，经过一定的延时时间后关闭，然后回到常开状态。

瞬间触点：获得输入信号后立即动作，直到输入信号断开。

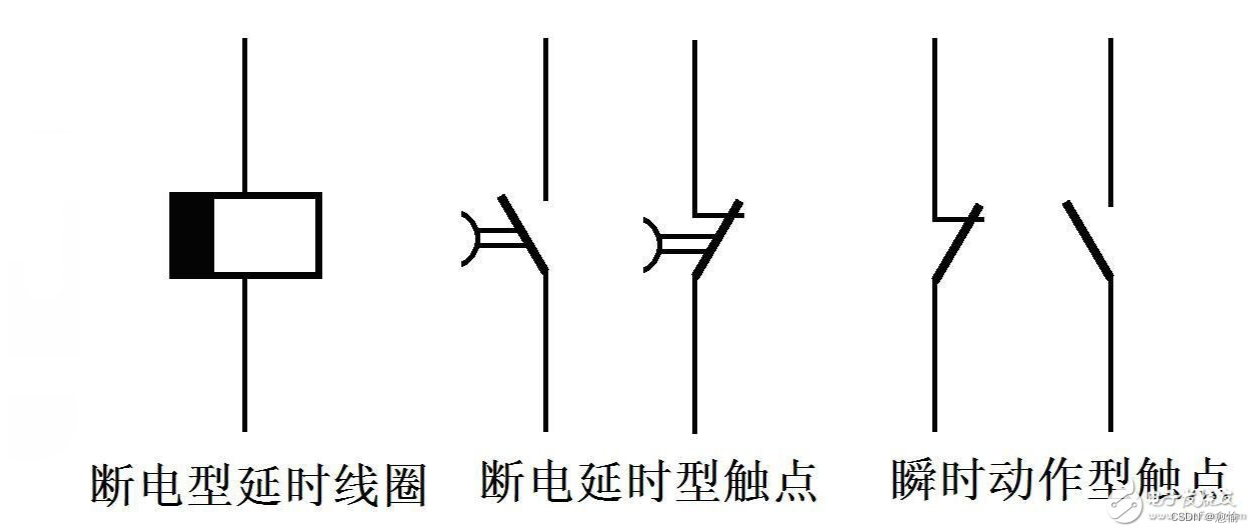

B、断电延时线圈。

a、作用：当获得输入信号后，断电延时型时间继电器的执行部分立即有输出信号。而在输入信号消失后，继电器需要经过一定的延时才能恢复到动作前的状态。

b、触点的种类

断电延时常闭触点：获得输入信号后，触点断开，经过一定的延时时间后回到常闭状态。

断电延时常开触点：获得输入信号后，触点关闭，经过一定的延时时间后回到常开状态。

瞬间触点：获得输入信号后立即动作，直到输入信号断开。

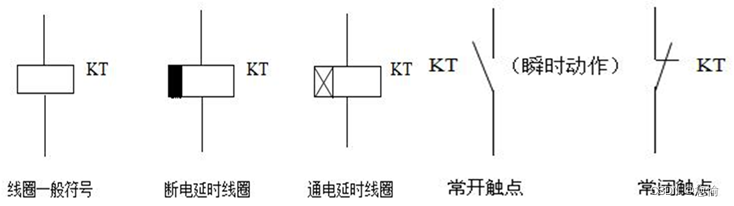

C、电气符号：KT

3、操作流程：

a、时间设定。

b、硬件连接。

c、端子对应连接。

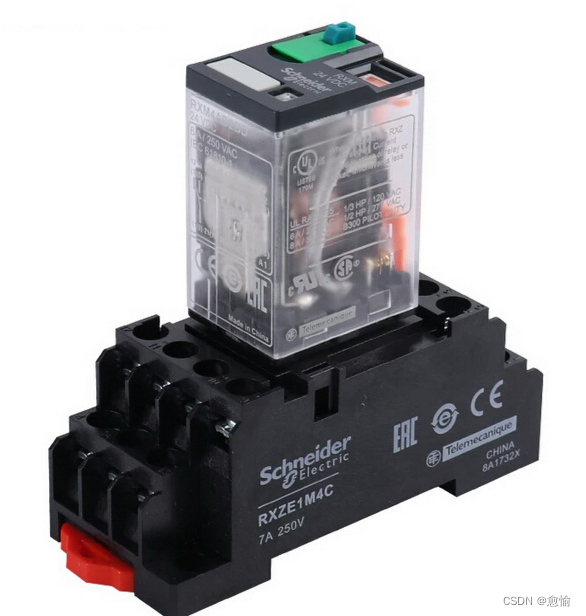

三、中间继电器

1、简介：

对小功率器件的实现开关的控制作用。当线圈通电时，动铁芯在电磁力的作用下吸合，带动动触点动作，使常闭触点分开，常开触点闭合。当线圈断电时，动铁芯在弹簧的作用下复位，常开触点恢复常开，常闭触点恢复常闭。

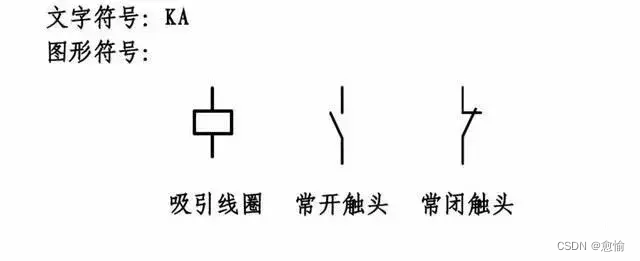

2、中间继电器符号：

    电气符号：KA

3、注意事项：

a、起到了增加PLC输出负载能力。

b、中间继电器一般为2A、3A、5A。

c、PLC控制线圈，线圈控制触点。

d、中间继电器还有电气隔离PLC和增加触点的功能。
