解决博途下载触摸屏提示“提示缺少映像文件”、“目标设备修改失败”、“下载到模块HMI_RT_1时出错”的问题。

本篇文章主要介绍了如何解决博途下载触摸屏时，下载失败，提示“提示缺少映像文件”、“目标设备修改失败”、“下载到模块HMI_RT_1时出错”的问题。及固件无法更新的问题

一、博途下载触摸屏提示缺少映像文件

如果是博途V17版本，下载“SIMATIC_WinCC_Legacy_Panel_Images_V17”和“SIMATIC_WinCC_Panel_Images_V17”并安装，就可以解决；其他版本同理。

二、博途下载触摸屏提示“目标设备修改失败”、“下载到模块HMI_RT_1时出错”

解决方法：将触摸屏设置为出厂化再进行下载

准备工作：先看看电脑中有没有ProSave软件，，以下是以博途V17下载到TP 1200 Comfort为案例，第④步，填写的IP地址是博途中触摸屏组态的IP地址，感觉填不填写都不重要。

工作步骤：

①在精智面板中执行“复位为出厂设置”(Reset to factory settings) ，"Control Panel > OP > Device > Reboot > Prepare for Reset"

②等待触摸屏重启

③触摸屏重启完成，这时触摸屏为白屏界面，上方有描述性英文，无法进入"Control Panel"界面

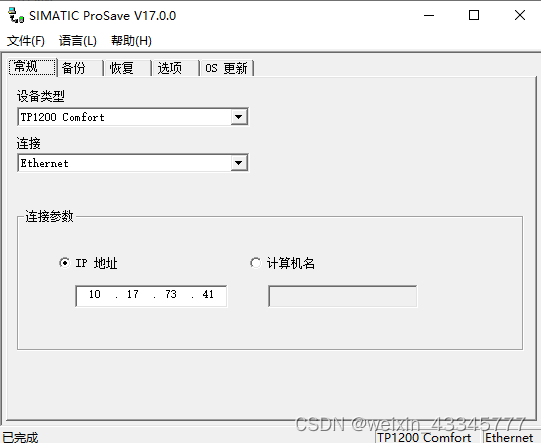

④启动ProSave软件，常规选项卡中的连接选择“Ethernet”

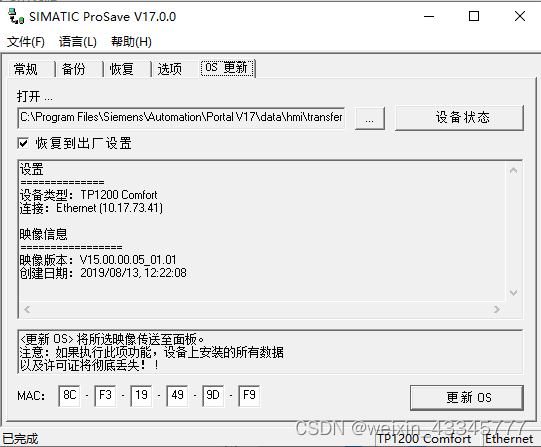

⑤OS更新选项卡中勾选恢复到出厂设置，设置触摸屏的MAC地址，点击更新OS按钮

⑥等待一会（直连2、3分钟），有点慢；如果连接不上，软件会提示

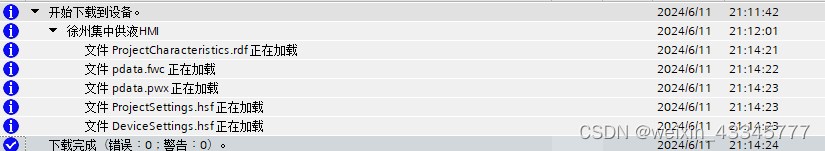

⑦固件更新完成后，可进入"Control Panel"界面，这时用博途正常下载即可

参考资料：

Ⅰ.https://www.ad.siemens.com.cn/service/answer/solved_222166_1034.html

Ⅱ.二代精简(2nd Basic)屏 使用ProSave软件 OS 更新

Ⅲ.Prosave软件自带的帮助手册（有用！）
