思科路由器RIP协议的配置
（供自己参考学习）

RIP简介

RIP（Routing　Information protocol) 路由信息协议.
是一种内部网关协议（IGP），是一种动态路由选择协议，用于自治系统（AS）内的路由信息的传递。RIP协议基于距离矢量算法（DistanceVectorAlgorithms），使用“跳数”(即metric)来衡量到达目标地址的路由距离。RIP通过UDP报文进行路由信息交换,使用的端口号为520.

RIP包括RIP－v1和RIP－v２两个版本

RIPV1和RIPV2比较

RIPV1RIPV２
有类路由协议无类路由协议
不支持VLSM支持VLSM
广播更新255.255.255.255组播更新224.0.0.9

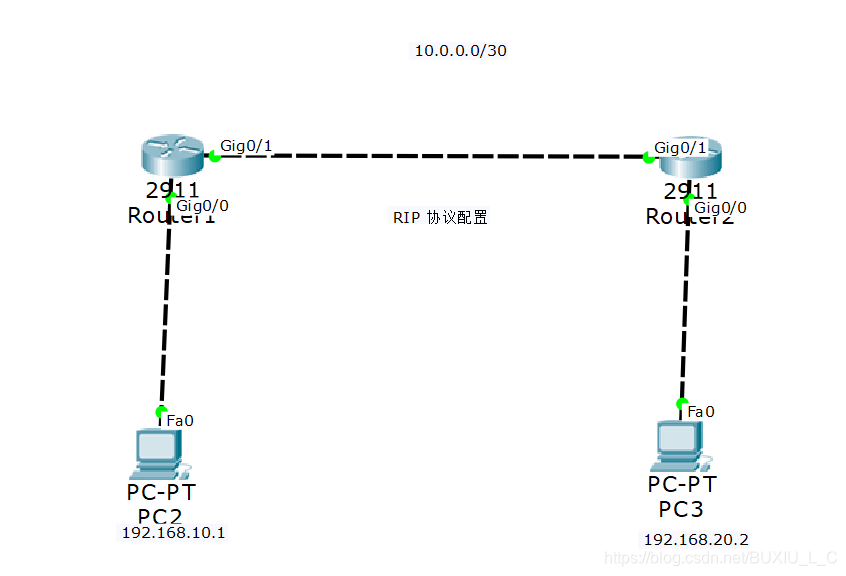

实验
在这里插入图片描述

  1. 首先配置PC2　 PC3的IP地址
    PC１　192.168.10.2 MAC 255.255.255.0
    PC2 192.168.20.2 MAC 255.255.255.0
  2. R1的IP 10.0.0.1 255.255.255.252
  3. R2的IP 10.0.0.2 255.255.255.252
  4. 配置路由R1
    在这里插入图片描述
    Router>enable
    Router#conf t
    Router(config)#int g0/0(进入G0/0端口)
    Router(config-if)#no shutdown
    Router(config-if)#ip add 192.168.10.1 255.255.255.0 (配置G0/0端口的的IP地址）
    Router(config-if)#int g0/1
    Router(config-if)#no shutdown (开启端口)
    Router(config-if)#ip add 10.0.0.1 255.255.255.252
    Router(config)#route rip
    Router(config-router)#version 2
    Router(config-router)#network 192.168.10.0
    Router(config-router)#network 10.0.0.0
    Router(config-router)#no auto-summary
    Router(config-router)#ex
    在这里插入图片描述

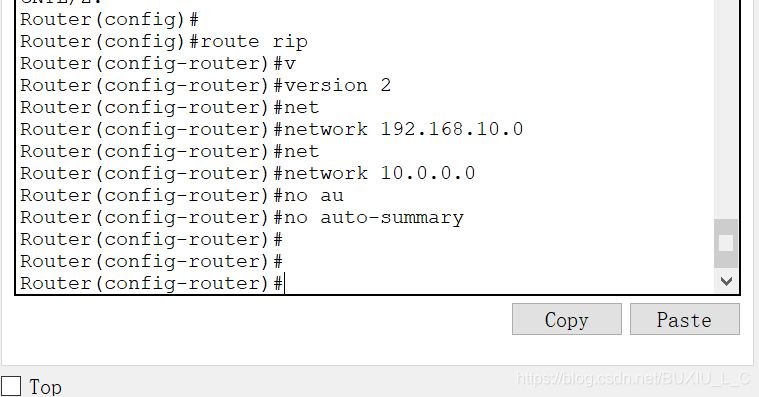

    Router(config)#route rip (开启RIP协议)
    Router(config-router)#version 2 （启用RIPv2 )
    Router(config-router)#network 192.168.10.0 (宣告网段)
    Router(config-router)#network 10.0.0.0 (宣告网段)
    Router(config-router)#no auto-summary (关闭自动汇总)
    5.show ip route 查看路由信息

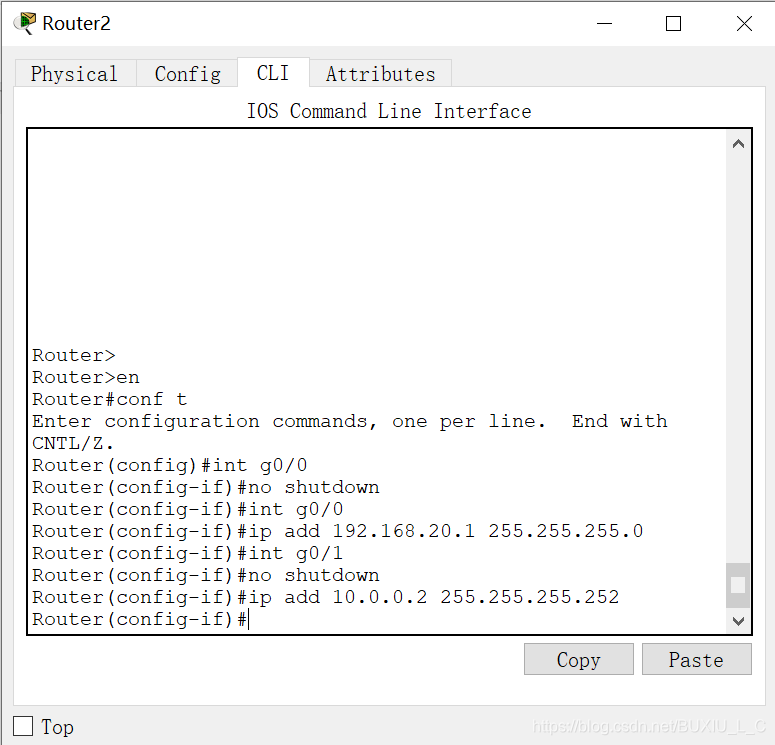

    6.配置R2
    在这里插入图片描述
    (全部同上)
    Router>en
    Router#conf t
    Router(config)#int g0/0
    Router(config-if)#no shutdown
    Router(config-if)#int g0/0
    Router(config-if)#ip add 192.168.20.1 255.255.255.0
    Router(config-if)#int g0/1
    Router(config-if)#no shutdown
    Router(config-if)#ip add 10.0.0.2 255.255.255.252
    Router(config-if)#ex
    Router(config)#route rip
    Router(config-router)#version 2
    Router(config-router)#ne
    Router(config-router)#network 192.168.20.0
    Router(config-router)#net
    Router(config-router)#network 10.0.0.2
    Router(config-router)#no au
    Router(config-router)#no auto-summary
    Router(config-router)#ex

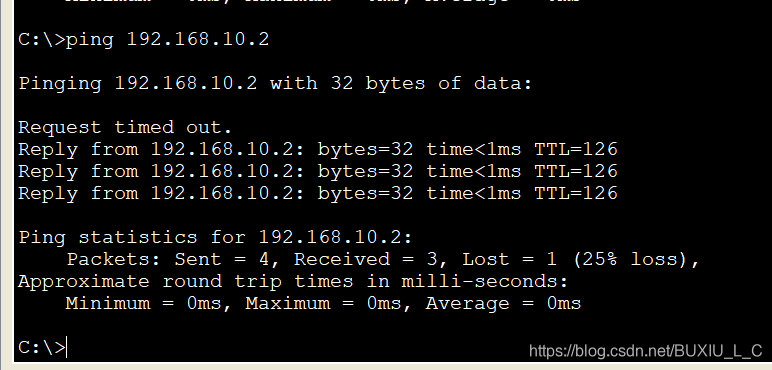

    7.验证:PC
    在这里插入图片描述
