CWRU凯斯西储大学轴承数据集可视化

一、CWRU数据集介绍

凯斯西储大学轴承实验台如图1所示。实验台由电机、扭矩传感器和测力机组成。驱动端使用SKF6205型号轴承，并采用电火花加工技术，在轴承的内圈、外圈表面和滚动体上分别设置直径为0.007、0.014和0.021英寸的单点故障。

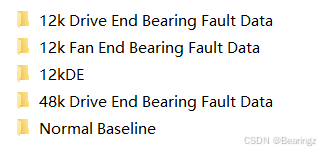

CWRU官网数据下载链接：

下载数据文件|凯斯工程学院 --- Download a Data File | Case School of Engineering

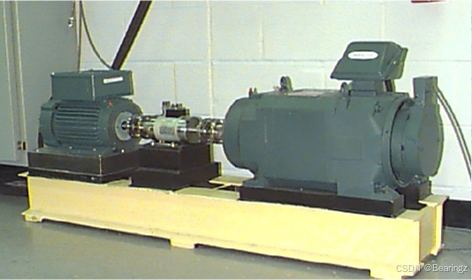

图1 凯斯西储大学轴承实验台

12k/48k表示采样率；Ball/Inner Race/Outer Race表示故障位置；7/14/21/28表示电火花加工模拟的故障直径；0/1/2/3表示电机负载的马力。

DE - 驱动端加速度计数据

FE - 风扇端加速度计数据

BA - 基座加速度计数据

time - 时间序列数据

RPM - rpm during testing 转每分钟

0.007英寸=7 mils =0.177 8 mm

0.014英寸=14 mils =0.355 6 mm

0.021英寸=21 mils =0.533 4 mm

0.028英寸=28 mils =1.016 mm

正常基线数据

电机负载（马力） Motor Load（HP）	近似电机转速（rpm）Approx.Motor Speed(rpm)	正常基线数据 Normal Baseline Data
0	1797	Normal_0
1	1772	Normal_1
2	1750	Normal_2
3	1730	Normal_3

12k驱动端轴承故障数据

故障直径	电机负载（马力）	近似电机转速（rpm）	内圈(Inner Race)	滚珠(Ball)	外圈(Outer Race) 相对于负载区的位置 负载区以6:00为中心
					6:00	3:00	12:00
0.007	0	1797	IR007_0	B007_0	OR007_6_0	OR007_3_0	OR007_12_0
	1	1772	IR007_1	B007_1	OR007_6_1	OR007_3_1	OR007_12_1
	2	1750	IR007_2	B007_2	OR007_6_2	OR007_3_2	OR007_12_2
	3	1730	IR007_3	B007_3	OR007_6_3	OR007_3_3	OR007_12_3
0.014	0	1797	IR0014_0	B0014_0	OR0014_6_0
	1	1772	IR0014_1	B0014_1	OR0014_6_1
	2	1750	IR0014_2	B0014_2	OR0014_6_2
	3	1730	IR0014_3	B0014_3	OR0014_6_3
0.021	0	1797	IR021_0	B021_0	OR021_6_0	OR021_3_0	OR021_12_0
	1	1772	IR021_1	B021_1	OR021_6_1	OR021_3_1	OR021_12_1
	2	1750	IR021_2	B021_2	OR021_6_2	OR021_3_2	OR021_12_2
	3	1730	IR021_3	B021_3	OR021_6_3	OR021_3_3	OR021_12_3
0.028	0	1797	IR028_0	B028_0	OR028_6_0
	1	1772	IR028_1	B028_1	OR028_6_1
	2	1750	IR028_2	B028_2	OR028_6_2
	3	1730	IR028_3	B028_3	OR028_6_3

二、CWRU数据集可视化

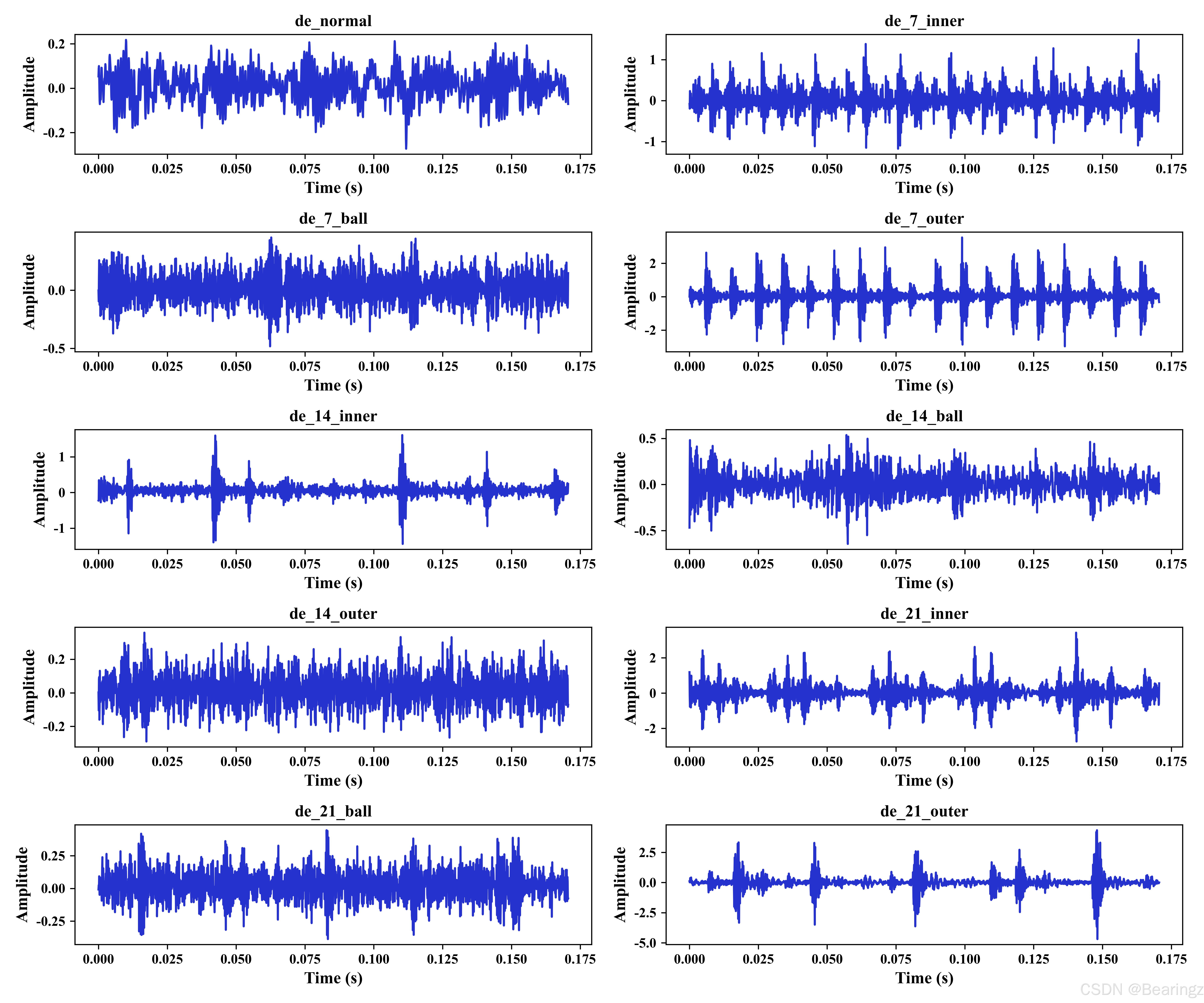

取0hp工况下每个mat文件的前2048个数据点绘制CWRU数据信号示意图

import os
import numpy as np
import scipy.io
import matplotlib.pyplot as plt

# 文件名和列名
file_names = ['0_0.mat', '7_1.mat', '7_2.mat', '7_3.mat', '14_1.mat', '14_2.mat', '14_3.mat', '21_1.mat',
              '21_2.mat', '21_3.mat']
data_columns = ['X097_DE_time', 'X105_DE_time', 'X118_DE_time', 'X130_DE_time', 'X169_DE_time',
                'X185_DE_time', 'X197_DE_time', 'X209_DE_time', 'X222_DE_time', 'X234_DE_time']
columns_name = ['de_normal', 'de_7_inner', 'de_7_ball', 'de_7_outer', 'de_14_inner', 'de_14_ball', 'de_14_outer',
                'de_21_inner', 'de_21_ball', 'de_21_outer']

# 采样率和数据长度
sampling_rate = 12000  # 采样率为12000Hz
num_samples = 2048  # 取前2048个数据点

# 创建文件夹，如果不存在
output_dir = 'CWRU信号示意图'
if not os.path.exists(output_dir):
    os.makedirs(output_dir)

# 设置字体为 Times New Roman 并加粗
plt.rcParams['font.family'] = 'Times New Roman'  # 设置字体为 Times New Roman
plt.rcParams['font.weight'] = 'bold'  # 设置字体加粗
plt.rcParams['axes.unicode_minus'] = False  # 防止负号显示异常
plt.rcParams['axes.labelsize'] = 12  # 设置坐标轴标签的字体大小
plt.rcParams['axes.titlesize'] = 12  # 设置标题字体大小
plt.rcParams['axes.labelweight'] = 'bold'  # 设置坐标轴标签字体加粗
plt.rcParams['axes.titleweight'] = 'bold'  # 设置标题字体加粗

# 绘制信号时域图
plt.figure(figsize=(12, 10))  # 设置画布大小
for i, file_name in enumerate(file_names):
    # 加载.mat文件
    mat_data = scipy.io.loadmat(file_name)

    # 获取对应的信号数据
    signal_data = mat_data[data_columns[i]].flatten()  # 转换为一维数组，防止数据为二维

    # 取前2048个数据点
    signal_data = signal_data[:num_samples]

    # 创建时间轴
    time = np.arange(num_samples) / sampling_rate  # 时间轴以秒为单位

    # 绘制信号时域图
    plt.subplot(5, 2, i + 1)  # 将图表分成5行2列的网格，选择第i+1个位置
    plt.plot(time, signal_data, color='#2632cd')  # 设置信号的颜色为 #2632cd
    plt.title(columns_name[i], fontsize=12)  # 设置标题并加粗字体
    plt.xlabel('Time (s)', fontsize=12)  # 设置横坐标标签并加粗字体
    plt.ylabel('Amplitude', fontsize=12)  # 设置纵坐标标签并加粗字体

# 调整布局
plt.tight_layout()

# 保存为 .png 格式（DPI 为 600）
plt.savefig(os.path.join(output_dir, 'CWRU_Time_domain_signals.png'), dpi=600)

# 保存为 .tif 格式（DPI 为 300）
plt.savefig(os.path.join(output_dir, 'CWRU_Time_domain_signals.tif'), dpi=300)

# 保存为 .svg 格式
plt.savefig(os.path.join(output_dir, 'CWRU_Time_domain_signals.svg'))

# 保存为 .pdf 格式
plt.savefig(os.path.join(output_dir, 'CWRU_Time_domain_signals.pdf'))

# 显示图形（如果需要查看）
plt.show()  # 如果你希望查看图形，可以添加这个行
