前言
一直对这种又大又暴力的东西十分着迷。高中时期制作的充电宝可以峰值 40A 输出，也做过很多暴力风扇的改造。从六月份就一直想再改造一把暴力风扇送给女朋友，无奈因为比赛一拖再拖，好在广东只有夏天和冬天，现在着手做也为时不晚（虽然说已经 9 月份了，但是气温还可以达到 34 度，就离谱）。
改造目标
能吹风（，可以当充电宝向外部供电（支持 QC3.0 快充），有电量显示。
所需材料
-

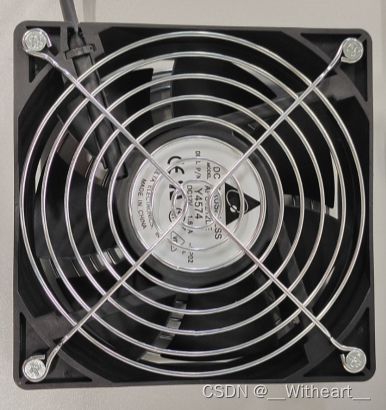

服务器暴力风扇
我使用 120 * 38 这个型号，由于这种风扇正面都是正方形，所以 120 代表长和高都是 120mm，而 38 指风扇的厚度为 38mm。- 风扇标识为 DC12V 供电，电流 1.6A。实测在 12.9V 下，电流为 0.8A。（暴力风扇虚标严重是老毛病了。

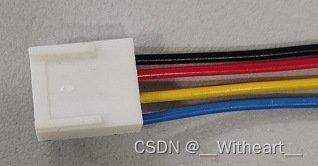

- 风扇是四线供电的，如下：
| GND | 负极 | 黑线 |
| VCC | 正极 | 红线 |
| FG | 测速引脚 | 黄线 |
| PWM | 速度控制引脚 | 蓝线 |
-

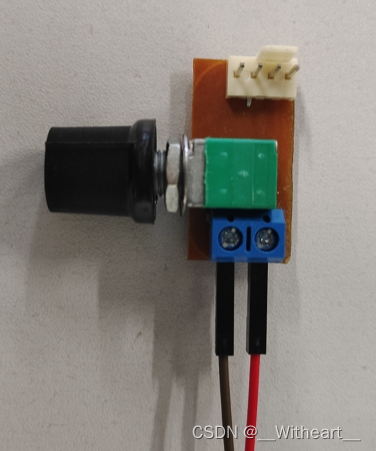

PWM 调速模块
- 相比于使用升降压模块进行调速，PWM 调速热损耗更低
- 这种 PWM 模块和风扇一样使用小 4Pin 接口
- 从图片上可以看到，体积很小，几乎可以直接当电位器使用
- 如果嫌弃自带的电位器帽太丑，可以网上自行购买其他类型的电位器帽，反正我觉得自带的这个挺丑的，所以换了个铝合金的
-

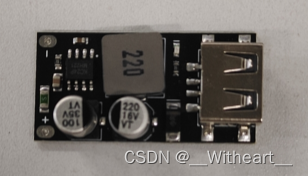

快充模块
- 一个五六块钱，支持 6 - 32 V 的宽电压输入，支持 QC2和3，华为的 FCP 也支持，还有其他好几种协议，可以说是很香了
- 不过自带一颗蓝色 LED ，一上电就亮，还好耗电不大，实测 3mA/h，可以接受，就顺便当风扇的电源灯使用
- 实测 QC2.0 18W 可以跑满，发热一般般
- 不过像吐槽的就是没有定位的螺丝孔，只能热熔胶大法了
-
电量显示模块-
使用这种小小的电量显示模块
-
按一下显示几秒钟，然后自动熄灭，不会浪费电
-
电量显示的原理是测电压，这种测量电压的方式来标志电量并不准确，因为锂电池电量和电压并不是线性关系，但是能凑合用，如果有更高精度要求得上库仑计，但是这个小风扇我觉得没有太大的必要
-
-
开关、充电口、充电器及电源
-
开关
- 使用了圆形自锁的金属开关，12 mm 直径的，女孩子手比较小，刚好可以使用，我按的话就得用到指甲了，有点费劲
- 相比于塑料的船型开关，金属开关比较高档比较帅（嗯！）
-
充电口
- DC 圆形充电口（5.5 * 2.1）
- 使用这种充电口有个问题就是如果要是等金属物品掉进去很容易短路，危险，所以一般都要上防尘帽。但是因为疫情关系，防尘帽发不了货，所以我给风扇买了个收纳袋，不用时装在里面可以隔绝与金属的解除，避免短路的危险
-
充电器
- 使用三串锂电的充电器，注意锂电池充电要使用适配锂电池的充电器
- 充满 12.6V，带防过充
-
电源
- 3s 18650，松下拆机貌似
- 动力型，单节容量 3300ma
- 接了个三串的保护板，防止过充过放短路，安全第一
-
制作过程
把这些东西接起来风扇就可以转了，所以最重要的是外壳的制作，我使用了 3D 打印，用 pla材料。
在建模外壳之前，我使用 Solidworks2021 将所有材料的大致模型都建了出来，然后在装配体里根据这些模块的模型设计了外壳。这些模型我将都开源出来，可以直接拿去打印，但不能作为商用，商用前请联系我获取我的同意。
模型下载链接：
https://download.csdn.net/download/Beihai_Van/86513774

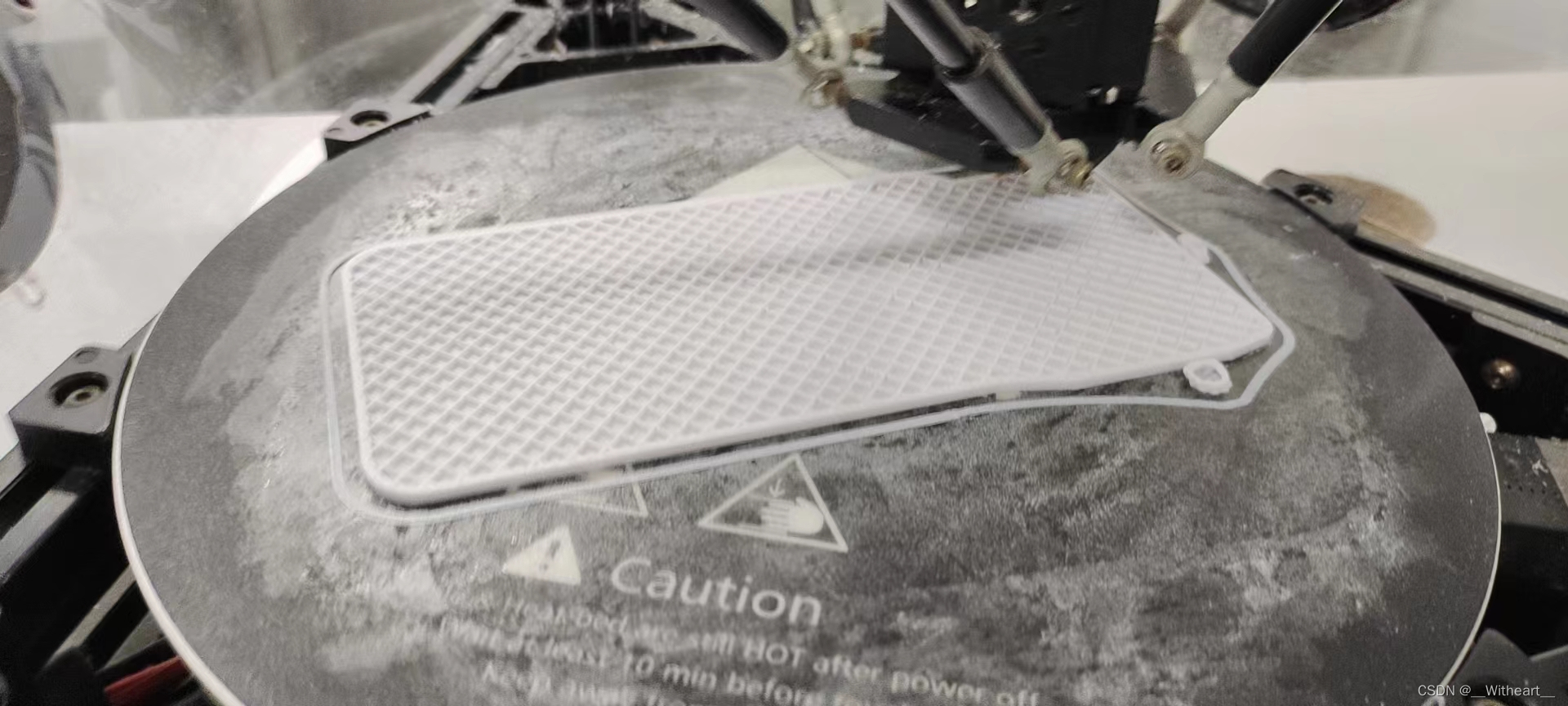

建模好就是打印了，由于参数不对，前前后后打印了两次，打印一次要 8 个小时（艹，使用三角洲滑轨版，如果你也是同款机器，文件链接内 gcode 可以直接使用，不然就自己切片吧hhh。
（固体胶热床大法好，记得用 PVP，PVA 的会干）

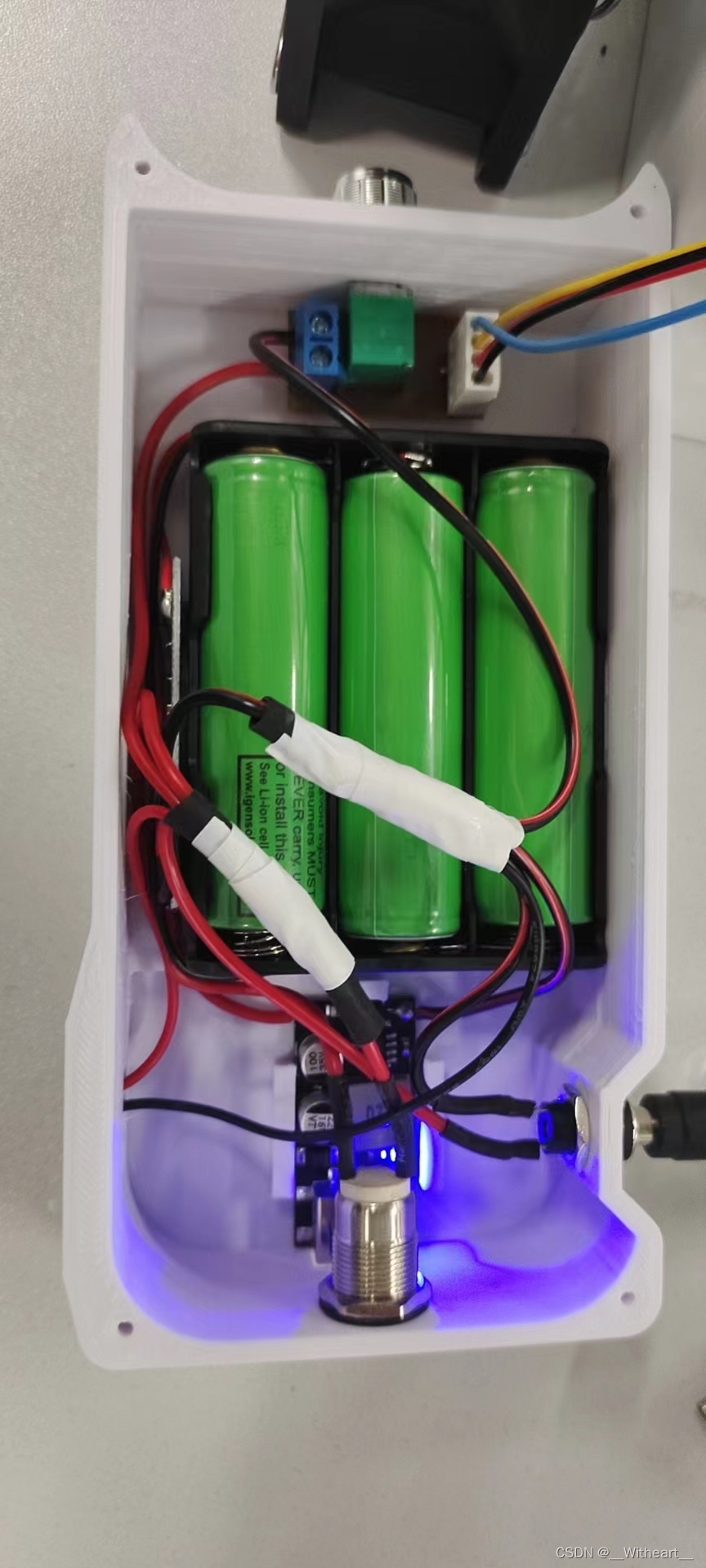

外壳打好就是焊接，没什么好说的
螺丝的开孔都是适用于 m3 的，攻进去就好，攻不进我也没办法hhh

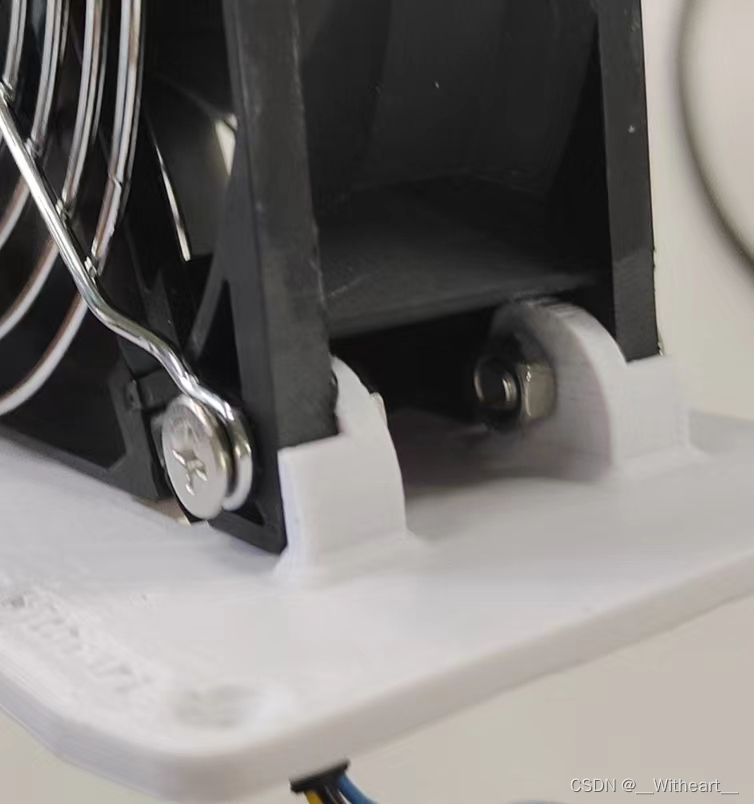

然后把风扇固定在上盖

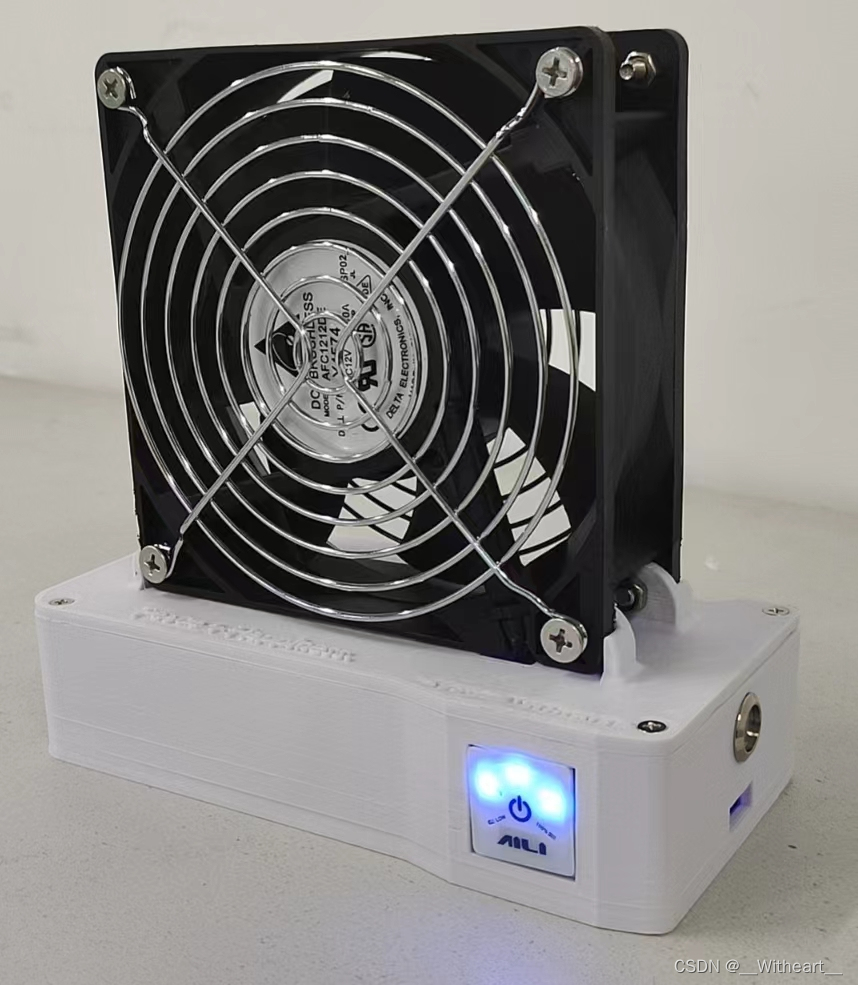

这是装好的效果：
结语
至此，风扇就做好啦！
花了一个星期吧
顺丰寄出去，第二天早上就收到了嘻嘻
