IPsec 配置干货,理论+配置

一、IPSec VPN场景特点

1、一般用于总部和分支机构，中间通过互联网线路传输数据，保证数据的安全传输。

2、机密性 ： 数据加密保护。

3、完整性：对数据进行认证，确保数据没有篡改。

4、防重放性：防止恶意用户进行攻击。

二、 IPSec VPN参数

1、AH： 数据的完整性，无法加密

2、ESP：对IP报文的加密

3、IKE：协商AH和ESP使用的算法 , 建立和维护安全联盟SA

建立SA：手工和动态协商两种方式

IPSec 传输和隧道两种模式

三、配置步骤

1、网络互联互通

2、配置ACL

3、安全提议

4、安全策略

5、应用

四、IPSec配置

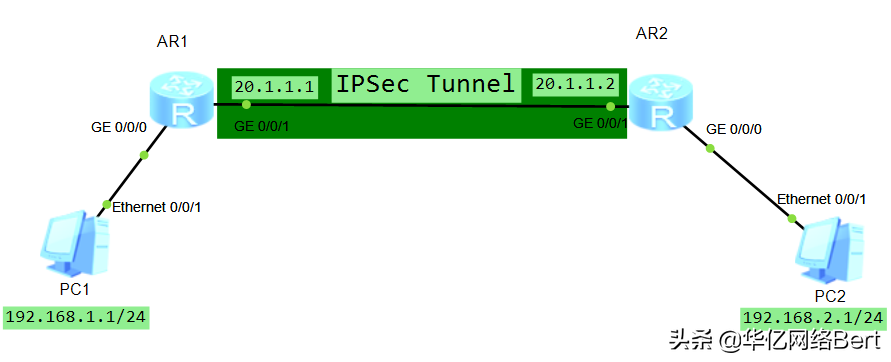

1、R1 R2关键配置：

[R1]ip route-static 192.168.2.0 255.255.255.0 20.1.1.2 //实现路由可达

[R2]ip route-static 192.168.1.0 255.255.255.0 20.1.1.1 //实现路由可达

R1和R2配置ACL，思路一样此处R2配置略。

[R1]acl number 3001 //配置定义ACL感兴趣流进行IPSec加密的数据

[R1-acl-adv-3001]rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

[R1]ipsec proposal IPSEC //创建IPSec安全提议

[R1-ipsec-proposal-IPSEC]esp authentication-algorithm md5//esp加密算法使用MD5

R1和R2分别配置安全策略。R2配置思路一样。

[R1-ipsec-policy-manual-IPS1-10]di th

ipsec policy IPS1 10 manual //配置安全策略

security acl 3001 //绑定ACL及安全提议

proposal IPSEC

tunnel local 20.1.1.1/./加密的本地和对端的地址

tunnel remote 20.1.1.2

sa spi inbound esp 12345 //配置SA的安全参数

sa string-key inbound esp simple huayi//配置SA的入方向的密钥和出方向对应

sa spi outbound esp 54321

sa string-key outbound esp simple huayi

[R1-GigabitEthernet0/0/1]ipsec policy IPS1 //进行接口应用

2、 验证IPSec VPN

[R1-ipsec-proposal-IPSEC]display ipsec proposal //查看IPSec 提议配置

Number of proposals: 1

IPSec proposal name: IPSEC

Encapsulation mode: Tunnel

Transform : esp-new

ESP protocol : Authentication MD5-HMAC-96

Encryption DES

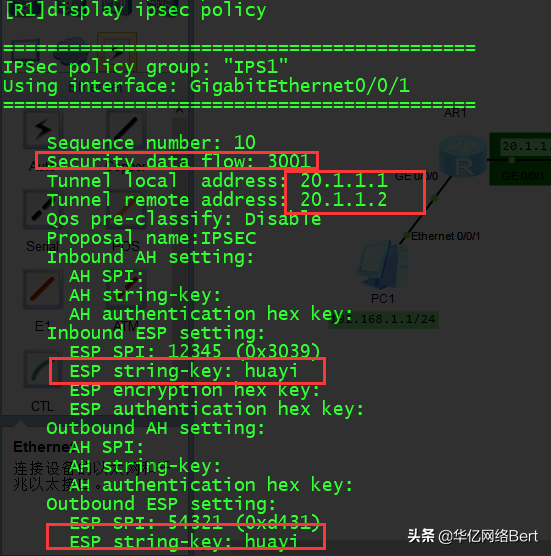

[R1]display ipsec policy //查看安全策略及参数

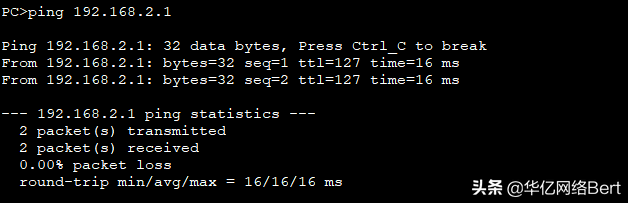

测试PC1可以Ping通PC2，通过IPSec加密进行

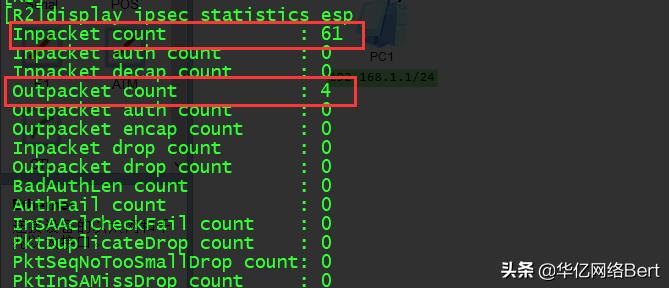

通过[R2]display ipsec statistics esp 进行验证
