微机原理——8255A的编程

概述

• 初始化编程：一个方式选择控制字，采用控制I/O地址：A0A1=11，通过特定的值进行调控的


• 在工作过程中：通过数据端口对外设数据进行读写：

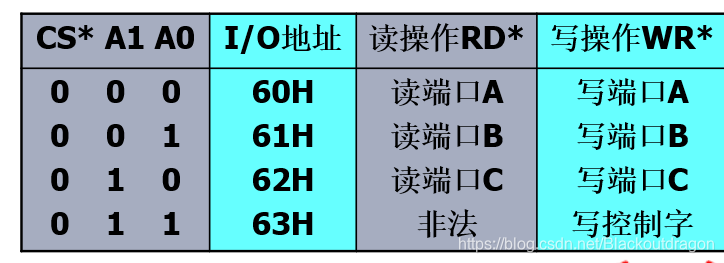

  • 数据读写利用端口A、B和C中的I/O地址，A0A1分别等于00，01，10

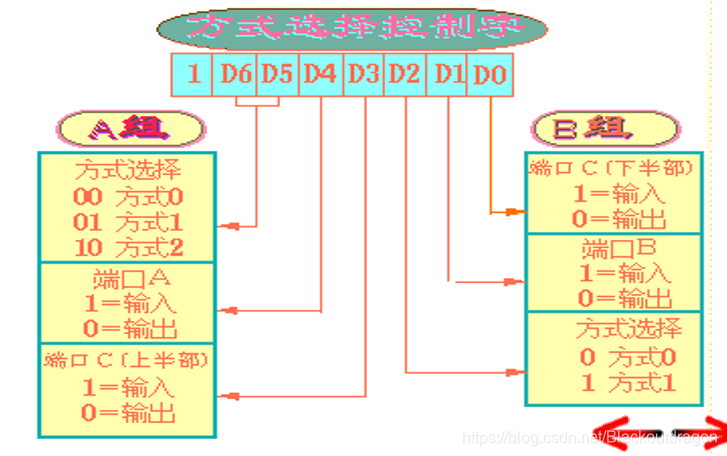

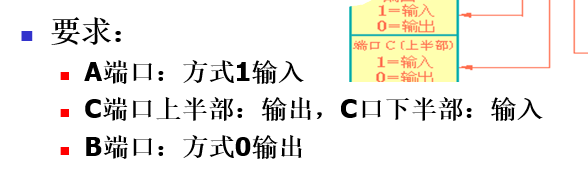

写入方式选择控制字

• 根据分布确方式控制字
  • 1 01 1 0 0 0 0 1B或者16进制B1H

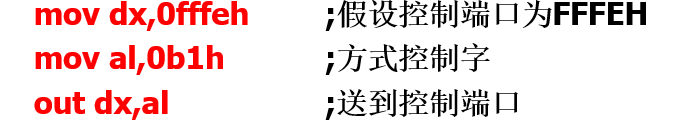

• 初始化的程序段
  • 注意：这里并不是用A0和A1，注意调换，写控制字地址是11，默认对应是A0和A1，这里应该是对应应A1和A2

读写数据端口

• 初始化编程后：
  • 当数据端口作为输入接口时，执行输入IN指令，将从输入设备得到外设数据
  • 当数据端口作为输出接口时，执行输出out指令，将把CPU的数据送给输出设备
• 8225A具有锁存输出数据的能力
  • 对输出方式的端口同样可以输入
  • 不是读取外设数据
  • 读取的是上一次CPU给外设的数据

输出实例

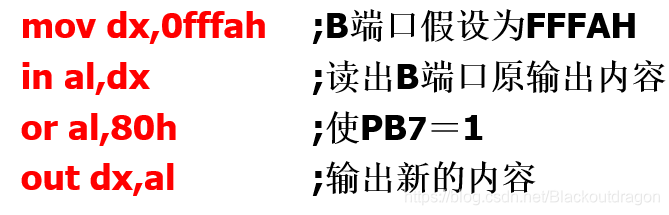

• 利用8255A的输出锁存能力，实现对输出端口B的PB7位置位的程序段
• 具体的程序：写B端口，A1和A2对应的是01，默认A0是0，最后四位就是1010，对应十六进制就是A

• PB0到PB7，总共是8位，改变最后一位，对其进行取反，使用异或。1000 0000
• 基本的步骤：修改控制字位对端口B的写，然后读出内容，并对其进行取反，然后再写入


读写端口C的

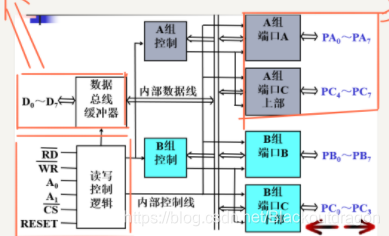

端口C的分组

• C端口被分成两个4位端口，两个端口只能以方式0工作，可分别选择输入和输出
• 在控制上，C端口上半部分和A端口编为A组，C端口的下半部分和B端口的编为B组
• 当A和B端口工作方式全在方式一或者方式二时，C端口全部被征用
• 剩余引脚仍旧工作在方式0

对端口C进行数据输出两种方法

• 通过端口C的I/O地址的：
  • 向端口C直接写入数据。数据被写入C端口的输出锁存器，并从输出引脚输出，对设置为输入的引脚无效
• 通过控制端口
  • 向C端口写入位控制字，使C端口的某个引脚输出1或者0，或者置位复位内部的中断允许触发器

从C端口的读取数据的两种情况

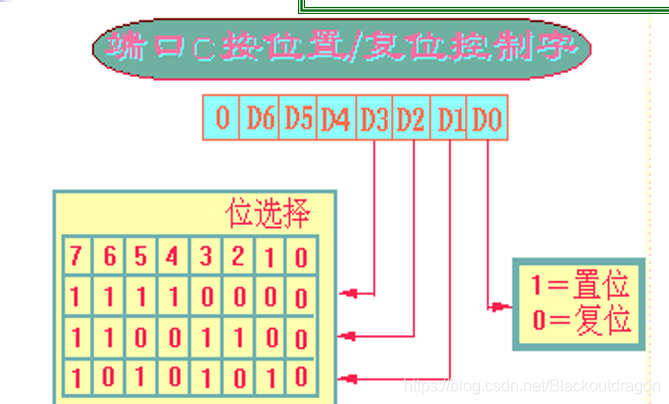

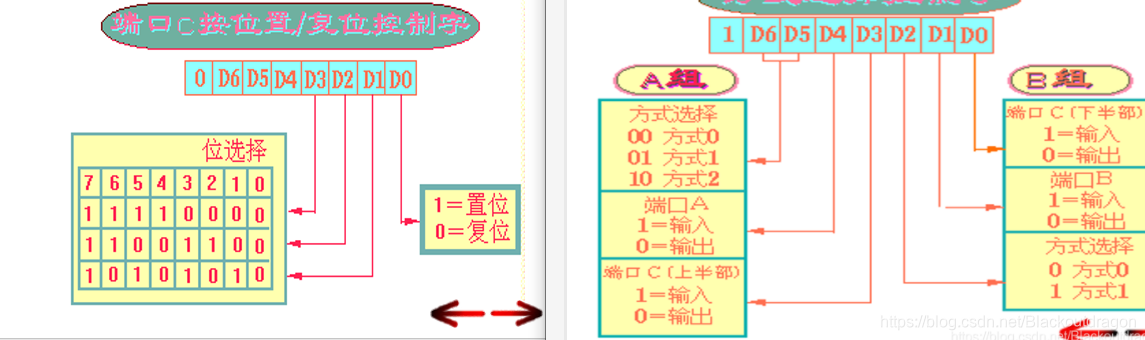

修改C端口的位控制字

• 下面请对比方式选择控制字，对于控制字而言，第一位是1就是方式选择控制字，第一位是0就是位控制字

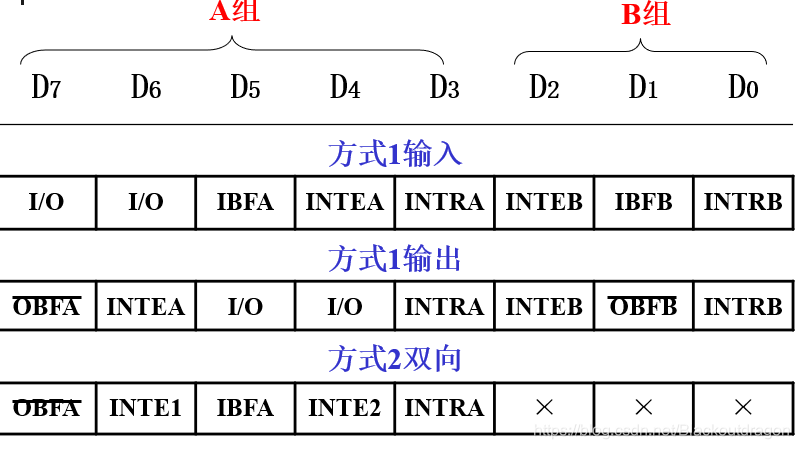

端口C被端口A组或者端口B组征用，表示的状态字

• 这里需要回顾一下对应输入和输出的基本方式


8255A的具体编程应用

工作方式零

初始化编程

• 确定各个端口的工作方式
  • 端口A为方式0输入，用来读取键盘扫描码，00 1
  • 端口B工作于方式0输出，控制扬声器 1 和最后一位 1
  • 端口C为方式0输入，读取系统状态和配置 0 0
• 根据工作方式确定控制字的写入
  • 具体的位分布：1 00 1 1 0 0 1 B

• 具体的代码

mov al,1001 1001b;方式控制字
out 63h,al;输出到I/O地址，用来控制对应的字

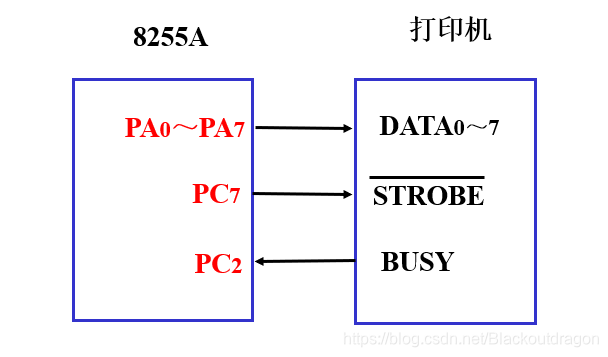

用8255A方式0与打印机接口

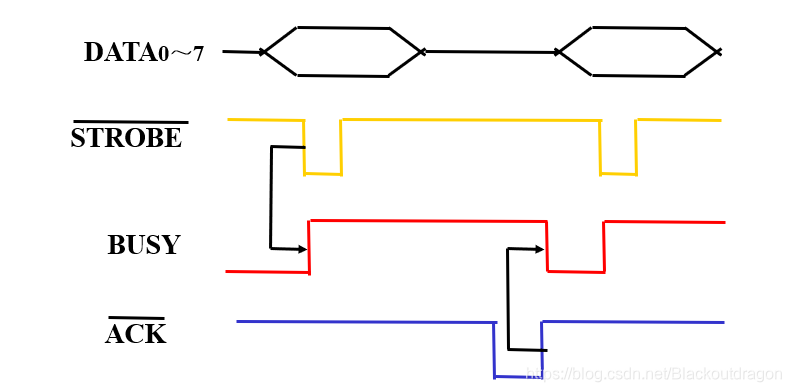

打印机接口的信号与时序

• CPU端的数据准备完毕，将数据发送给DA0~DA7
• 同时发出数据选通信号strobe，低信号有效，表示数据已经被送到了锁存器中
• 打印机开始接收数据，在busy信号线上发出的忙信号。
• 打印机处理输入的数据时，撤销忙信号，同时送出一个响应信号ACK

具体的编程

初始化编程，写入控制端口

• 注意，这里是使用A1和A2进行修改和控制的
• 设定各个端口的工作方式
  • 端口A全部用来输出，工作方式0
  • 端口C的上半组用来输出信号strobe信号
  • 端口C的下半组用来接收信号Busy信号
• 控制字的具体值为：1 00 0 0 0 0 1
• 要让信号能够发生，得将strobe信号置为高电平，然后等待触发信号的产生

mov dx,0fffeh		;控制端口的地址为FFFEH
mov al,1000 0001B	;写入计算出来的的方式控制字
out dx,al
mov al,0 000 111 1B	;使用位控制运算将C的第七位置为1，确保可以接受产生strobe信号
out dx,al

定义打印机的具体工作

轮询打印机是否处于忙碌状态

• 打印机能否工作要查询当前打印机是否处于busy状态，也就是PC2的值，判定是否处于高电位，高电位就是忙，低电位就是有空，可以接受工作
• 轮询打印机的工作状态确定下一步的工作是否开展


printc	proc
		push ax
		push dx

prn:	;读端口C，要求A1和A0处于10状态
		mov dx,0fffch
		;将地址对应的寄存器读入其中，并判定第三位是否为高电位
		in al,dx
		and al,04h
		;处于高电位表示当前的状态是高电平，在等待轮询
		jnz prn
		.....
		;下述用来定义打印机不忙的状态

定义打印机不忙碌的工作

• PA端口输出对应的数据，输出到Data总线上，读取到PA读写的地址线上

mov dx,0fff8h		;对端口A进行读写操作，获取对应地址
mov al,ah			;默认数据是保存在ah中的
out dx,al			;将al中的数据输出到dx对应地址中

定义数据已经送到端口PA上，打印机接收的过程

• PC2已经检测到了打印机是空闲的，已经将数据传到了端口PA的输出锁存器上，产生通过PC7产生strobe信号，打印机自己处理，然后在产生strobe的高电平。

mov dx,0fffeh		;从PC7端送出低脉冲信号给strobe，产生strobe信号，将PC7置为低电平
mov al,0000 1110B
out dx,al			;输出到dx对应的PC端的具体地址
nop
nop					;产生一定强度的时间延迟，让计算机用来处理
mov al,0 000 111 0B	;产生一定strobe的高电平，使之可以继续发送数据
out dx,al

数据处理完毕之后的收尾过程

• 恢复现场，并返回主程序

	pop	dx
	pop ax
	ret
printc endp

分析与总结

• 主要是根据时序图进行编程，明白8255A产生什么信号，接受什么信号，然后这些信号的具体的工作逻辑先后顺序又是什么样！！
