微机原理与接口技术复习笔记(二):8255芯片

8255的功能与结构

  • 3个8位I/O口
    • A口、C口、B口
    • 端口内部含有缓冲器
  • 两组控制逻辑
    • A组:控制PA和 P C 7 − 4 PC_{7-4} PC74
    • B组:控制 P C 3 − 0 PC_{3-0} PC30和PB
  • 读写控制:根据地址线A1 A0
    • 00:A口
    • 01:B口
    • 10:C口
    • 11:控制字

示意图
![[Pasted image 20240519091418.png|400]]

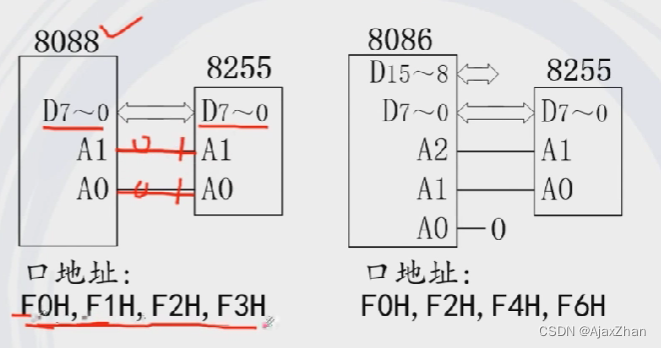

  • 如果是8088这种8位数据线:地址是连续的。
  • 如果是8086这种16位数据线:
    • 数据线:用低8位。
    • 地址线:A0=0表示使用低8位。因为A0=1走的是数据线高8位。所以8255连接8086的时候,A0必须是0,这就导致了地址都是偶数。

![[Pasted image 20240502093911.png|400]]

8255控制字

什么是控制字

  • 控制字是一个八位数,要送到控制口里。
  • 在8255中,A1A0=11就表示送到控制口。

控制字的分类

  1. 方式控制字。
  2. C口置位/复位控制字

方式控制字

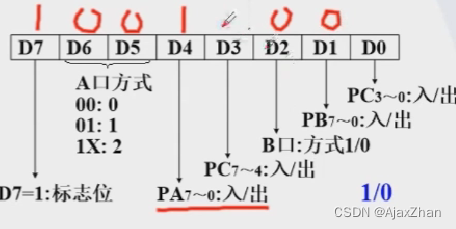

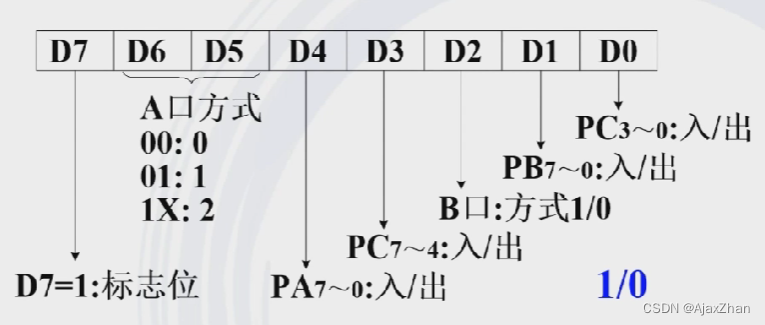

示意图:1入0出。

在这里插入图片描述

解释

  • D7=1:标志位,表示是方式控制字。
  • D6-D5:控制A口的工作方式,有0、1、2三种。
  • D4:A口的出入。
  • D3:C口高4位的出入。
  • D2:B口工作方式。有0和1两种。
  • D1:B口的出入。
  • D0:C口低4位的出入。

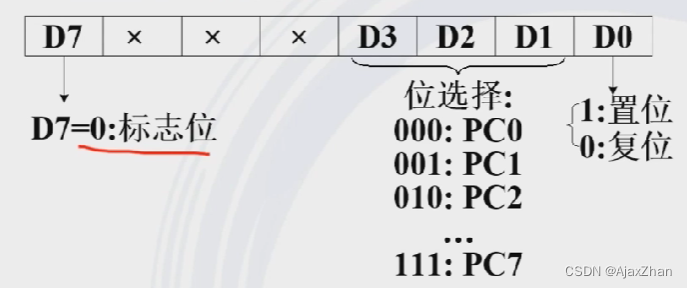

C口置位/复位控制字

示意图

在这里插入图片描述

解释

  • D7=0:标志位,表示C口置位/复位控制字
  • D3-D1:位选择。分别选择PC0-PC7
  • D0:表示这是置位or复位

例子

  • 题目:从PC5输出一个正脉冲,假设8255的端口地址是60H-63H,写出汇编程序。
  • 分析:输入正脉冲,就是先设置1然后设置0。
MOV AL, 00001011 ; PC5=1的控制字
MOV DX,63H
OUT DX,AL
MOV AL, 00001010 ; PC5=0的控制字
OUT DX,AL

8255的工作方式

8255的工作方式有两种:

  • 方式0:基本的I/O方式
  • 方式1:选通的I/O方式

方式0:基本I/O方式

特点

  • 适用场景为无需应答联络的场合。
  • 输出锁存,输入无锁存
  • PA、PB、PC7-4、PC3-0可以组成16种工作方式

例子

MOV AL,9AH
;1001 1010。即设置方式控制字,A口为方式0,PA入,PC高入,B口方式0,B口入,C口低出
OUT 63H, AL

方式1:选通I/O方式

PA、PB口可分别工作于方式1,均可以作为输入/输出。

特点

  • PA、PB口之一工作于方式1时,PC口就有3位需要配合。此时,另一个端口以及PC口其它数据位可以工作于方式0.
  • PA、PB口都工作于方式1时,PC口就有6位需要配合,其余2位仍可作I/O。

方式1又分为

  • 选通输入方式
  • 选通输出方式
  • 选通输入输出方式

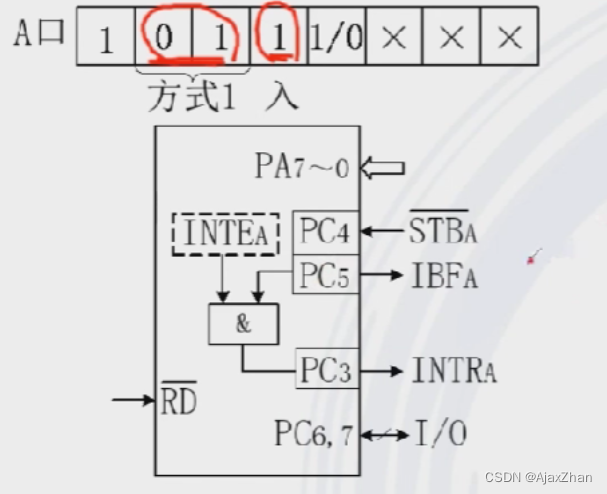

例:A口选通输入方式

![[Pasted image 20240519100121.png|400]]

解释

  • 根据控制字高4位可以知道,A口是选通输入

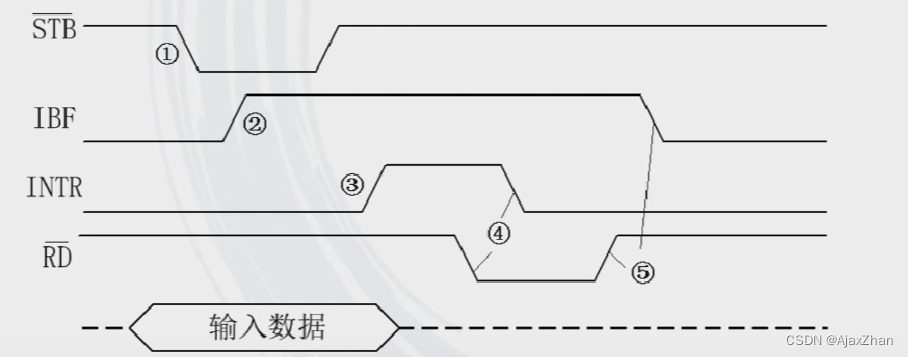

  • 外设的8位的数据从PA口进入,外设占用PC4口发送STB_A的负脉冲,表示要输入数据。
  • 8255向外设发送IBF_A表示输入缓冲区满,占用PC5口
  • 内部的中断使能和IBF_A都是1,则发出中断信号INTRA,告诉CPU将数据取走,占用PC3口。
  • CPU执行READ指令将数据读走,此时IBF变低。

![[Pasted image 20240502105313.png|400]]

例子:选通输出

一个道理,只不过输入输出反过来。
![[Pasted image 20240519101731.png|400]]

方式2:双线总线方式

特点

  • 只有A口能工作于此方式,既能输出又能输入,但不能同时。
  • A口工作于方式2,B口可工作于方式0或者方式1
  • PB方式0:PC2-0可以作I/O
  • PB方式1:PC2,1,0作B口的联络线。

例子:主机和软盘交换数据。

![[Pasted image 20240519102055.png|300]]

C口状态字

通过读取C口状态字,可以测试或者检查外设状态。

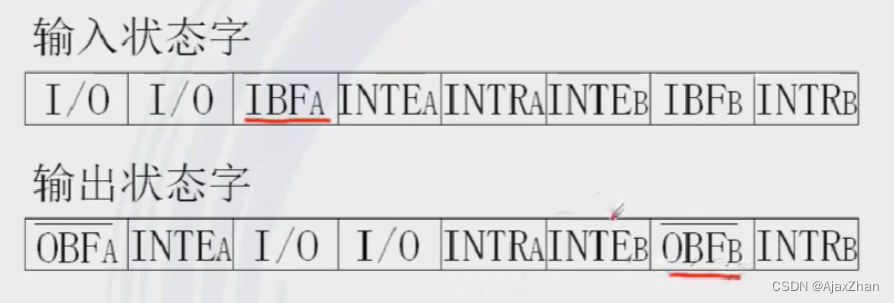

方式1状态字
![[Pasted image 20240519102211.png|400]]

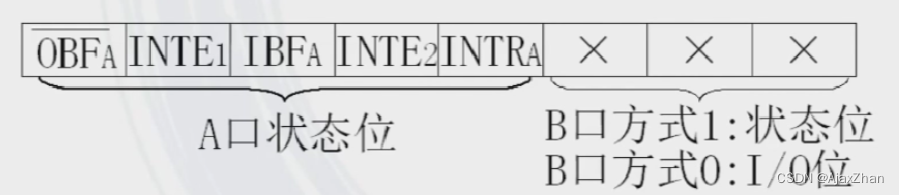

方式2状态字
![[Pasted image 20240519102222.png|400]]

重点例题

例1:基本I/O

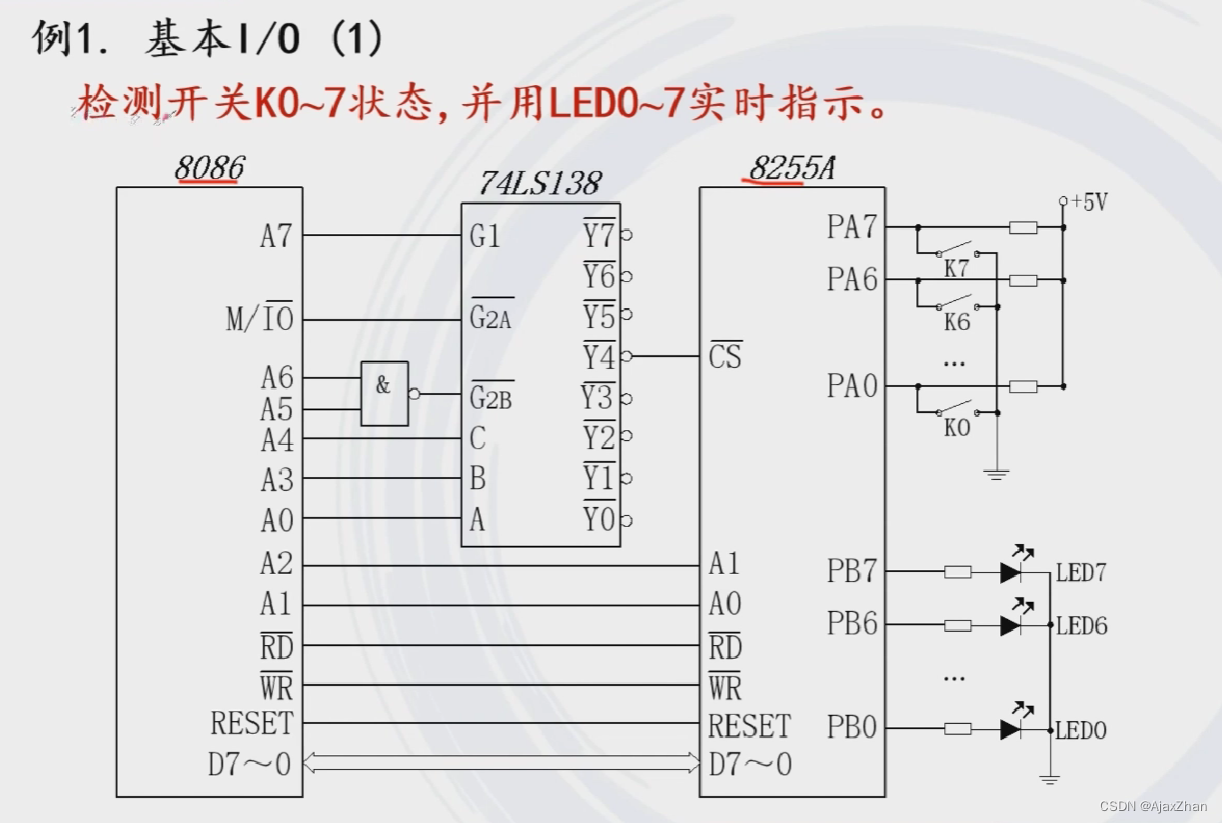

题目:检测开关K0-7的状态,并用LED0-7实时指示。

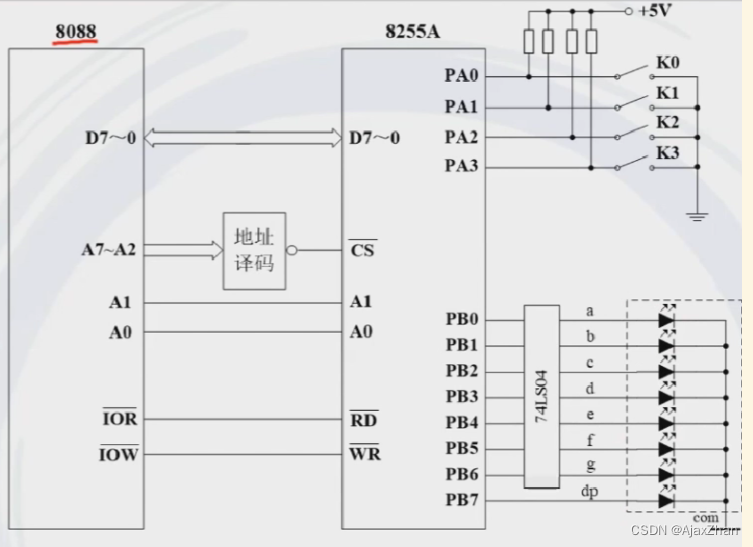

电路图
![[Pasted image 20240519103556.png|500]]

分析

  • 第一步:对芯片进行初始化,确定端口地址
    • 根据片选确定A4A3A0为100,A7=1才能开启74LS138,A5A6必须是11。
    • A2A1就是选端口
    • 这样就可以确定A口的地址:1111 0000=F0
    • 这样就可以确定B口的地址:1111 0100 = F2
    • C口:F4
    • D口:F6
  • 第二步:查询程序
    • 写控制字:

      • 方式控制字:标志位1、A口工作方式0、入、B口方式0,B出、C出=10010000=90H
      • ![[Pasted image 20240502112039.png]]
    • 从A口读:IN

    • 从B口写:OUT

  • 第三步,写程序
MOV DX,0F6H # 控制口地址
# 标志位 A口方式2 D4-D0 根据输入输出
MOV AL,90H # 控制字:1|00|1|0000
OUT DX,AL # 写控制字
TEST1:
MOV DX,0F0H # A口地址
IN AL,DX # 从A读数据
MOV DX,0F2H # B口地址
OUT DX,AL # 将数据送到B
CALL DELAY # 调用等待
JMP TEST1

例2:用数码管实时显示K3-K0的16种组合状态

题目
假定四个端口的地址分别是60H-63H。编程用数码管实时显示K3-K0的16种状态。

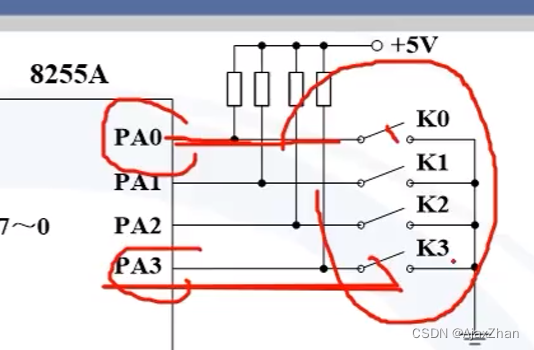

电路图
在这里插入图片描述

数码管
在这里插入图片描述

分析

; 段码表
TAB:
DB 40H,79H,24H,30H,19H,12H,02H,78H;
DB 00H,18H,08H,03H,43H,21H,06H,0EH;
; 方式控制字
MOV AL,10010000B; 方式0 A入B出
MOV DX,63H
OUT DX,AL
; 从K3-K0输入
IN_PORTA:
MOV DX,60H
IN AL,DX
; 对输入进行处理
AND AL,0FH ; 看电路图,高4位不要
MOV BX, OFFSET TAB ; 段码表基地址
XLAT ; 查表,BX+偏移量=>AL
; 输出
MOV DX,61H
OUT DX,AL
CALL DELAY
JMP IN_PORTA

例3:键盘电路

独立式按键和矩阵按键

独立式按键:一个端口连接一个开关。
![[Pasted image 20240504090905.png|300]]

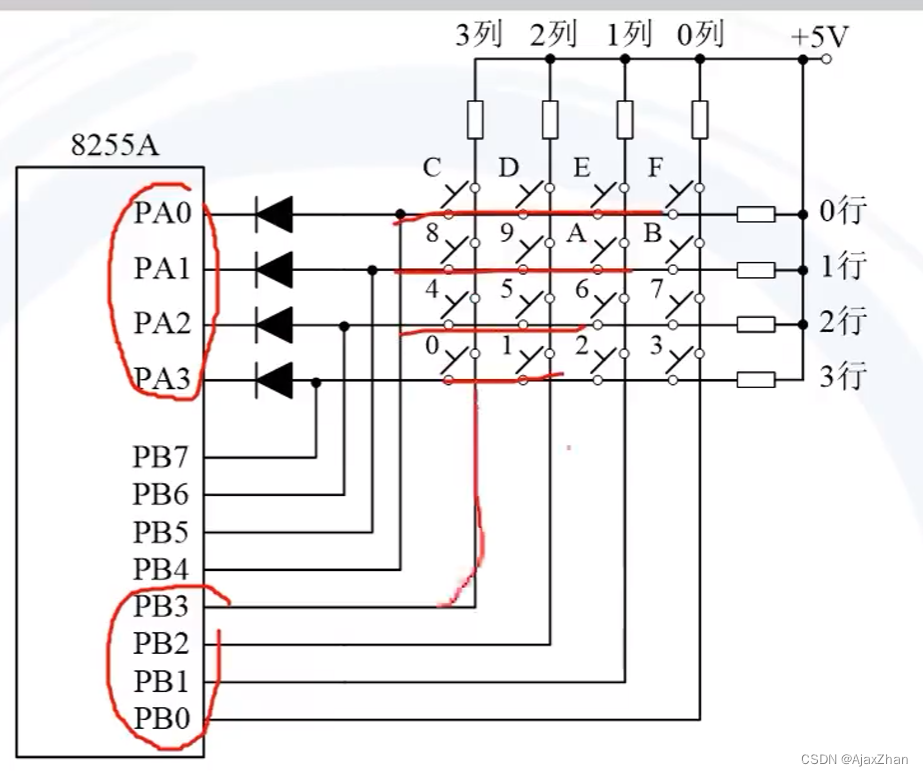

矩阵连接:行列交叉连接。起作用的是四根行线:PA0-PA3,四根列线:PB0-PB3
在这里插入图片描述

原理:行线全0,列线全1表示没有键被按下。

编程要点

  1. 确定是否有键按下——行线置0(OUT)读列线(IN)——重点
    1. 初始化:设置行线是输出,列线是输入方式。
    2. 发行码0:行线输出全0
    3. 读列码:判断列线是否全1,否说明有键被按下
    4. 例子:6号线被按下了,那么PB1=0——说明有键被按下了。
    5. 机器键盘需要延时去抖动再次判断
  2. 确定键的位置——逐行扫描法
    1. 发行码:每次仅一行输出0,从第0行开始。
    2. 读列码:判断列线,如果全1,则闭合键不在此行。如此逐行判断。
    3. 获得键码:从B口读取行列值编码,即键码–>AL,前四位为0的是行,后四位为0的是列。
  3. 确定键名:将键码预先排列成表,通过获得键码查表确定键名。

假定A的端口地址是:0FF9H

; 1. 端口地址
PORT_A EQU 0FF9H;
PORT_B EQU 0FFBH;
PORT_CTL EQU 0FFFH;
; 2. 键码表
; 9号键是1101 1011
DATA SEGMEMT
TABLE
DB 77H,7BH,7DH,7EH,0B7H,0BBH,0BDH,0BEH;
DB 0D7H,0DBH,0DDH,0DEH,0E7H,0EBH,0EDH,0EEH;
DATA ENDS
; 程序开始
START:
; 初始化8255控制字:A出B入
;1(标)00(A方式)0(A)0(C)0(B方式)1(B入)0(C)
MOV DX,PORT_CTL
MOV AL,82H
OUT DX,AL

; 确定是否有键按下
MOV AL,0
MOV DX,PORT_A
OUT DX,AL ; 输出行码00H

WAIT_PRES:
MOV DX,PORT_B ; 读列值:B低4位
IN AL,DX
AND AL,0FH
CMP AL,0FH
JE WAIT_PRES ; 列码全1就继续读B口
MOV CX,16EAH ; 延时去抖动
DLY:
LOOP DLY

; 过滤后再判断是否有键按下
IN AL, DX
AND AL,0FH
CMP AL,0FH
JE WAIT_PRES

; 有键按下
MOV AL,0FEH ;行线0设置0,逐行设置
MOV CL,AL;
NEXT_ROW: ; 接口输入输出和判断
MOV DX,PORT_A
OUT DX,AL
MOV DX,PORT_B
IN AL,DX
AND AL,0FH
CMP AL,0FH
JNE ENCODE ; 有键
ROL CL,1 ;有就右移1位
MOV AL,CL
JMP NEXT_ROW

; 查表确定键值和键名
ENCODE:
MOV BX,000FH ;指针初始指向15,即F键
IN AL,DX ;从B口拿到行列码
NEXT_TRY:
CMP AL,TABLE[BX] ; 查表
JE DONE ; 查到
DEC BX ; 没有查到i--
JNS NEXT_TRY ; 未查完,继续
MOV AH,01H ; 设置错误标志位
JMP EXIT ; 退出
DONE: ;查到了
MOV AL,BL ; 将键盘码-->AL
MOV AH,00H ; 设置有效标志位

EXIT: ; 等待按键释放
MOV AL,0
MOV DX,PORT_A
OUT DX,AL
MOV DX,PORT_B
WT_OPEN:
IN AL,DX
AND AL,0FH
CMP AL,0FH
JNE WT_OPEN ;发现有键按下继续等待,其实是等待案件释放
