Ardunio开发——土壤传感器的使用

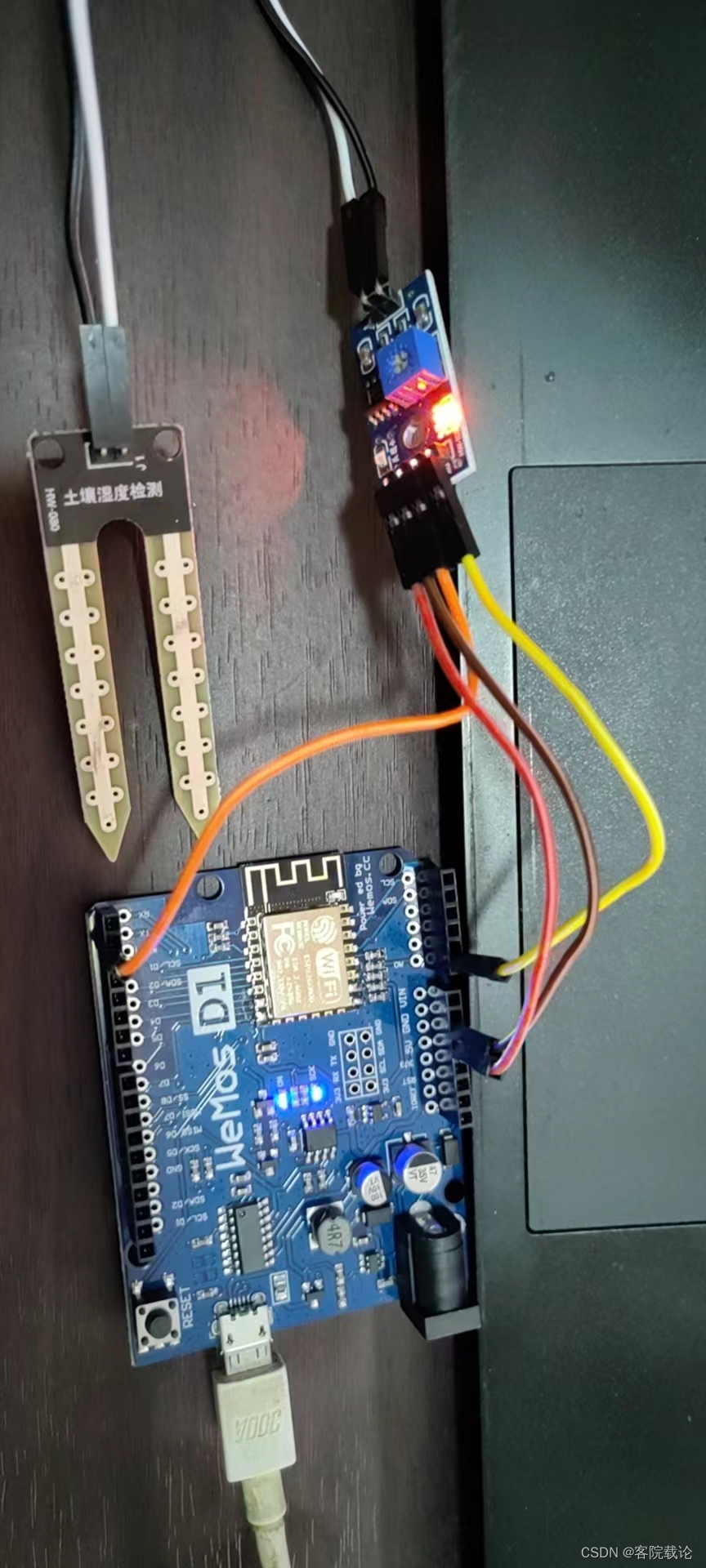

接线

• 可调节电位器（蓝色方块，用螺丝刀拧），顺序针调节增加阈值，逆时针调节，减少阈值。
• 湿度低于设定值时，D0输出高电平，模块提示灯亮。
• 湿度高于设定值时，D0输出低电平，模块提示灯灭。

模式说明——模拟输出和数字输出

• 模拟输出在0到1024之间，通过A0进行输出，需要提前使用不同的土壤进行校准比较，以确定不同的湿度对应的数值
• 数字输出只有高低电平，有0和1，通过电位器调整灵敏度。高于灵敏度，输出低电平，低于灵敏度，输出高点平。可以借此来控制程序进行浇水

运行代码

#define PIN_AO A0
#define PIN_DO D0

void SoilHumidSetup(){
  pinMode(PIN_AO, INPUT);
  pinMode(PIN_DO, INPUT);
}
void setup() {
  SoilHumidSetup();
  Serial.begin(9600);
}

void loop() {
  Serial.print("AO=");
  Serial.print(analogRead(PIN_AO));
  Serial.print(", DO=");
  Serial.println(digitalRead(PIN_DO));
  delay(500);
}

总结

• 这个可以根据需求进行接线，如果仅仅只要获取数字信号，就接D0，如果要获取模拟信号就届A0
