F-Theta镜头通常用于高性能激光扫描系统中，用于产生焦点，这些焦点的侧向位移线性地取决于扫描角。这是在通常情况下，如激光材料加工应用，所要求的特性。 在VirtualLab Fusion中，我们为此类情况提供了扫描光源，并结合使用了不同的场求解器，可以方便地评估此类扫描透镜系统的性能。




F-THETA 扫描镜的评估


利用VirtualLab Fusion中的扫描源，我们可以通过测量不同扫描角度的焦点位置和光斑大小的偏差来分析F-Theta镜头的性能。

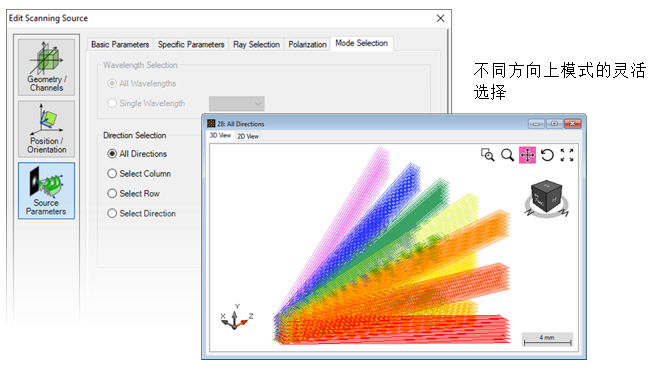

如何设置扫描光源




VirtualLab Fusion中的扫描源定义了一个多模式源，它会辐射到几个预定义的方向，这对激光扫描系统的建模和评估很有帮助。
