动态系统建模2：使用信号

概述
1、Model Explorer——模型浏览
2、仿真参数配置
3、使用Signal & Scope Manager
4、框图文档化
5、创建向量和矩阵信号
6、创建和选择总线信号
7、转换信号数据类型
8、设置Scope属性

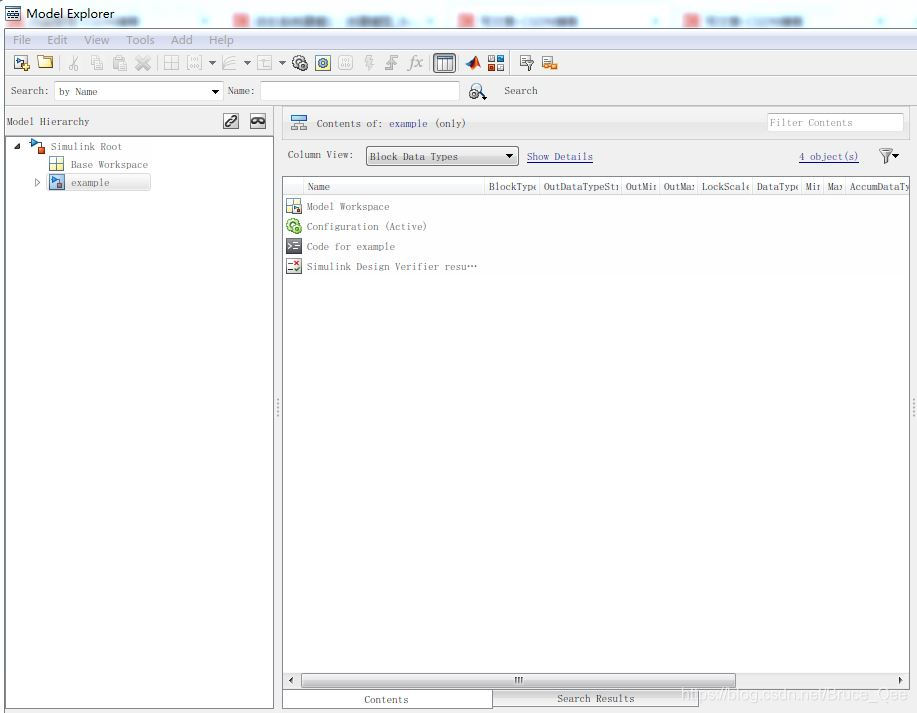

1、Model Explorer——模型浏览

























































2、仿真参数配置

设置步长

3、使用Signal & Scope Manager

利用 Signal & Scope Manager 可以在不使用模块的情况下，创建和观察信号

4、框图文档化

Simulink library的Model Wide Utilities 中包含了一些模块用于框图的文档化
Model Info 模块显示了一个模型的修改控制信息，它的作用相当于模型框图中的注释模块
利用 Doc 模块可以创建和修改记录模型的文本，并随模型一起存储

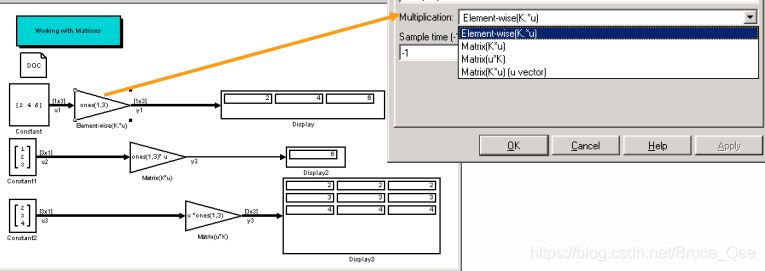

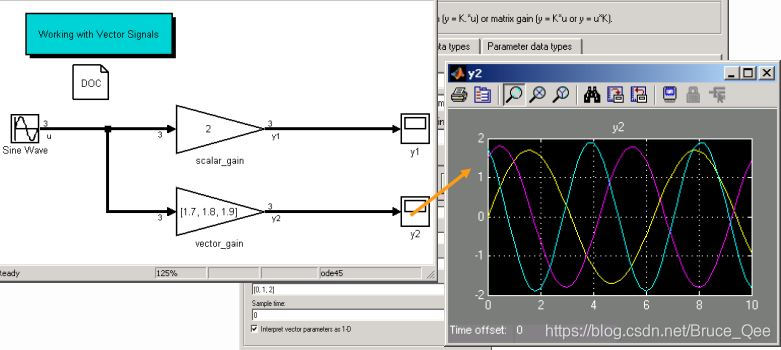

5、创建向量和矩阵信号

使用Gain模块进行设置











































6、创建和选择总线信号

Bus Creator 模块将一组信号进行合并，然后送入一个总线。一个总线就是一个信号组，这个信组用模块框图中的一条线表示。

Bus Selector 模块接收Bus Creator 输出的信号，或者接收来自其它Bus Selector 模块输出的信号

7、转换信号数据类型

使用 Data Type Conversion 模块来转换信号数据类型；
当把数据从double型转换为整型时，使用 Rounding Function 模块来控制舍入误差；

8、设置Scope属性

控制Scope纵轴的界限
右击轴之后，从上下文菜单中选择Axes properties就可以打开轴的属性对话框；
改变Y-min 和Y-max 栏中的数值来设置纵轴的界限；

控制Scope 时间范围
点击Scope Parameter按钮，打开Scope参数对话框；可以修改位于General 标签页、 Axes 面板上的Time range 编辑框中的值来设置Scope的时间范围；



控制Scope坐标轴的数目
通过修改General 标签页、 Axes 面板上的Number of axes 编辑框中的值，实现在多个坐标轴上显示信号波形。
每个坐标轴对应一个Scope模块的输入端口。



设置Scope属性：将显示的波形存储到MATLAB Workspace中

选择位于Data history 标签页上的Save data to workspace选项，将Scope中显示的信号波形存储到MATLAB Workspace 中去
在 Variable name 编辑框中输入波形数据在workspace中的变量名
使用Format选项选择数据的存储格式
使用Simplot绘制Scope数据；
