芯准TTE系统测试与验证（4）—— TT流传输

本文介绍湖南华芯通的芯准TTE系统的TT流传输测试案例，测试芯准TTE系统根据调度规划结果对TT流进行调度传输，并监控各节点TT流的实际传输情况，分析其是否符合时间确定性要求。

芯准TTE系统测试与验证（4）—— TT流传输

一、测试环境

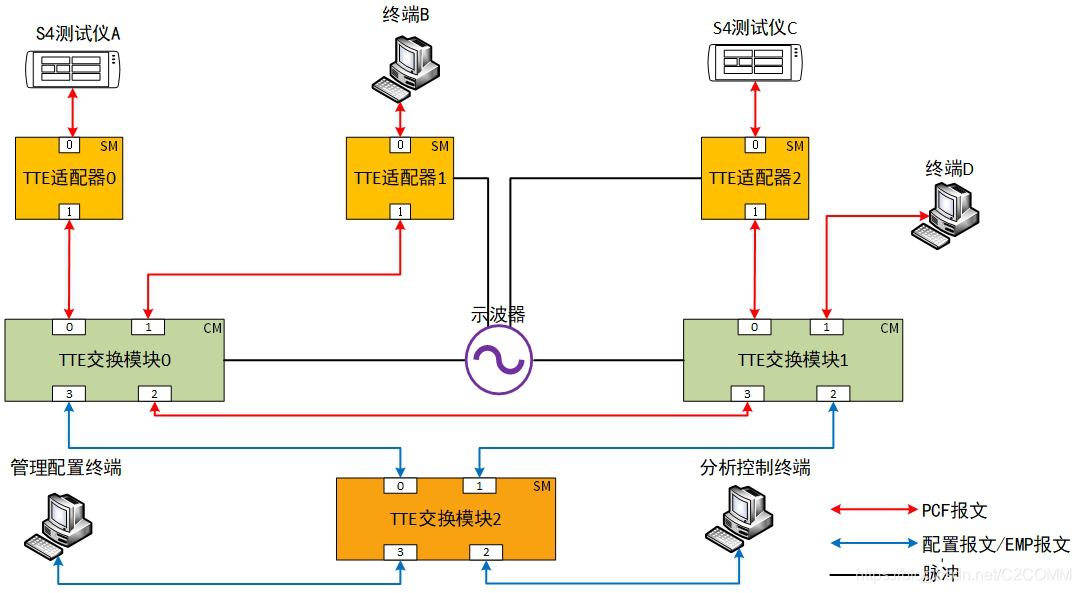

TTE测试环境的网络拓扑结构如图1所示：

图1 芯准TTE测试环境网络拓扑图

本次TTE测试环境采用雪花型拓扑，包含以下节点设备：

• 3台TTE适配器节点，作为边缘节点，将用户设备连接到时间触发网络中，根据事先的规划结果对主机和网络侧TT流量进行注入和提交，配置为SM同步角色。
• 3台TTE交换机节点，实现BE/RC/TT混合传输交换，根据规划结果调度和转发TT流量。其中1台配置为SM同步角色，剩下两台配置为CM同步角色，互为冗余备份。
• 1台四通道示波器，测试通道分别连接到TTE节点板卡上的测试点，探测各节点的同步脉冲并实时测量同步脉冲信号间的误差。
• 1台管理配置终端，运行芯准AS6802时间同步管理和TTE离线规划软件。
• 1台分析控制终端，运行芯准TTE监控分析软件。

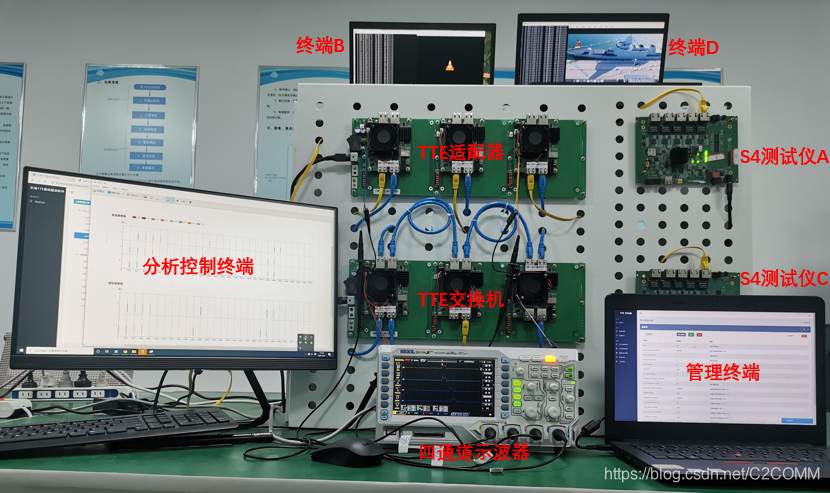

测试环境的设备实物连接如图2所示。管理控制终端展示的AS6802时间同步管理软件的同步参数配置界面，分析控制终端上展示的为芯准TTE监控分析软件的回溯界面。

图 2 芯准TTE测试环境实物连接

二、案例说明

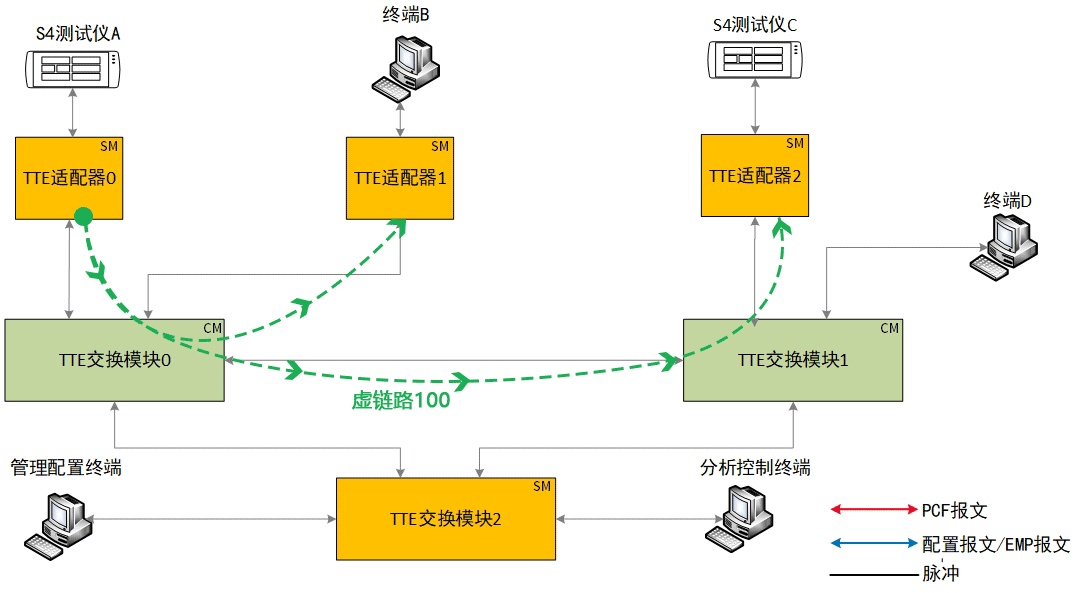

本案例测试芯准TTE系统根据调度规划结果对TT流进行调度传输过程。基于当前测试环境拓扑，本案例设计了8条TT流，分别通过S4测试仪A和S4测试仪C生成并发送, 其中，2条为组播TT流，其余6条为单播TT流（如图3所示）。

图 3 芯准TTE系统TT流路径

测试案例总共分为3个阶段：

（1）首先仅传输6条单播TT流，测试单播TT流的调度传输；

（2）然后在上述基础上增加2条组播，共计8条TT流，测试单播组播混合的TT流调度传输；

（3࿰
