78-基于stm32单片机电压电流检测LCD1602显示程序源码原理图

功能介绍：采用stm32单片机作为主控CPU，采用精密电阻分压将高电压分压后接入STM32单片机ADC接口，采用ADC可以采集出当前的电压值，通过功率电阻来测量电路中的电流，通过串联电路电流相同的原理，可以测出当前负载的电流，通过LCD1602显示电流和电压值，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

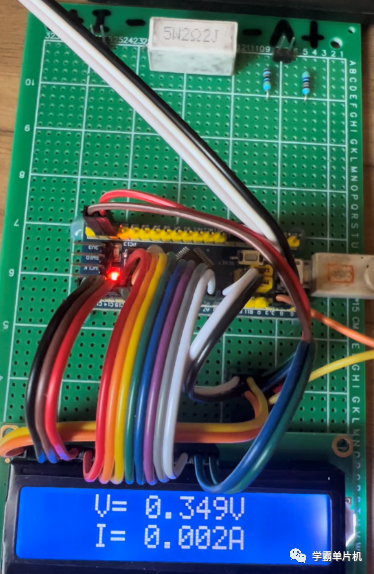

下面是功能演示视频：

78-基于stm32单片机电压电流检测LCD1602显示（程序+原理图+元件清单全套资料）

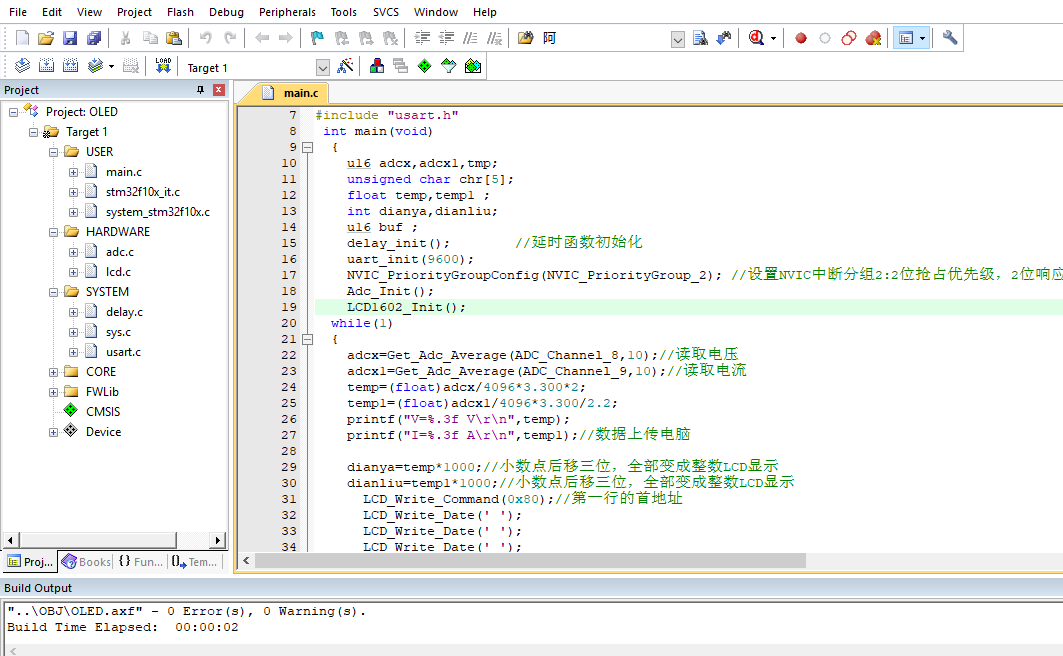

下面是程序部分展示（程序有中文注释，新手容易看懂）

程序部分展示：int main(void){      u16 adcx,adcx1,tmp;     unsigned char chr[5];    float temp,temp1 ;    int dianya,dianliu;    u16 buf ;    delay_init();         //延时函数初始化        uart_init(9600);    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级    Adc_Init();      LCD1602_Init();    while(1)   {        adcx=Get_Adc_Average(ADC_Channel_8,10);//读取电压    adcx1=Get_Adc_Average(ADC_Channel_9,10);//读取电流    temp=(float)adcx/4096*3.300*2;    temp1=(float)adcx1/4096*3.300/2.2;    printf("V=%.3f V\r\n",temp);    printf("I=%.3f A\r\n",temp1);//数据上传电脑        dianya=temp*1000;//小数点后移三位，全部变成整数LCD显示    dianliu=temp1*1000;//小数点后移三位，全部变成整数LCD显示      LCD_Write_Command(0x80);//第一行的首地址      LCD_Write_Date(' ');      LCD_Write_Date(' ');      LCD_Write_Date(' ');      LCD_Write_Date('V');      LCD_Write_Date('=');      LCD_Write_Date(' ');      LCD_Write_Date(dianya%10000/1000+0x30);  //显示电压      LCD_Write_Date('.');            LCD_Write_Date(dianya%1000/100+0x30);                  LCD_Write_Date(dianya%100/10+0x30);      LCD_Write_Date(dianya%10+0x30);        LCD_Write_Date('V');      LCD_Write_Command(0x80+0x40);      LCD_Write_Date(' ');      LCD_Write_Date(' ');      LCD_Write_Date(' ');      LCD_Write_Date('I');      LCD_Write_Date('=');      LCD_Write_Date(' ');      LCD_Write_Date(dianliu%10000/1000+0x30);  //显示电流      LCD_Write_Date('.');            LCD_Write_Date(dianliu%1000/100+0x30);                  LCD_Write_Date(dianliu%100/10+0x30);      LCD_Write_Date(dianliu%10+0x30);            LCD_Write_Date('A');
  delay_ms(300);  }      }void LCD_Write_Command(u8 com)           {  rs=0; //写指令函数和写数据函数其实可以并一起价格 BOOL变量判断是写指令就rs=0写数据就rs=1。  rw=0;  en=1;  //写指令     输入：RS=L，RW=L，E=下降沿脉冲   GPIO_Write(GPIOA, 0X00FF&com);//该函数一般用来往一次性一个GPIO的多个端口设置  delay_ms(2);   en=0; } /*******************写数据函数************************/void LCD_Write_Date(u8 date)           {    rs=1;  rw=0;  en=1;  //写数据     输入：RS=H，RW=L，E=下降沿脉冲  GPIO_Write(GPIOA, 0X00FF&date);//GPIOA的第八位用来作为8位数据口              delay_ms(2);   en=0;}

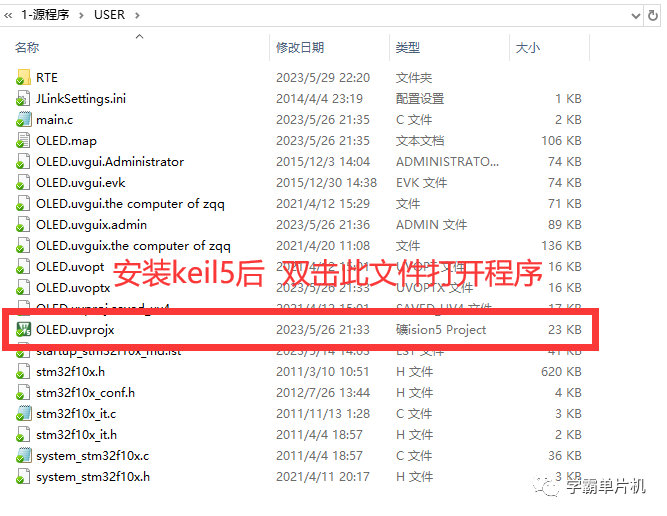

程序打开方法：采用keil5打开，公众号有软件安装包

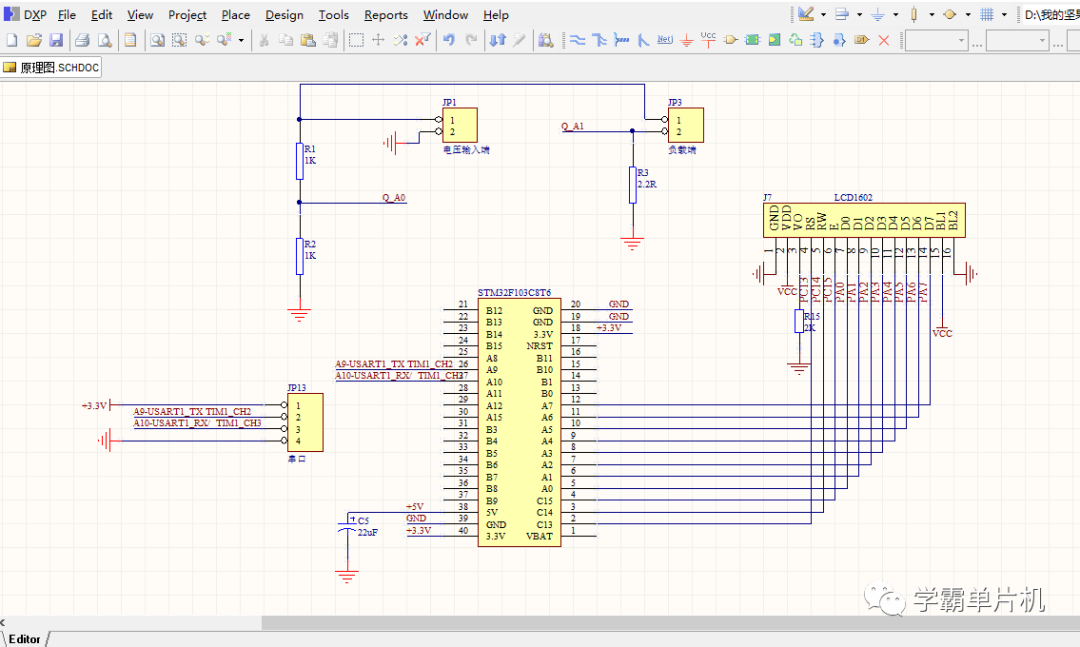

原理图采用【AD】altium designer打开，公众号有安装包

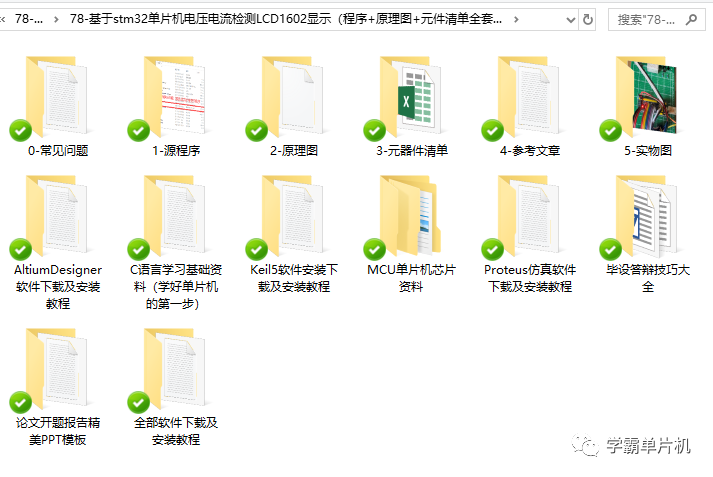

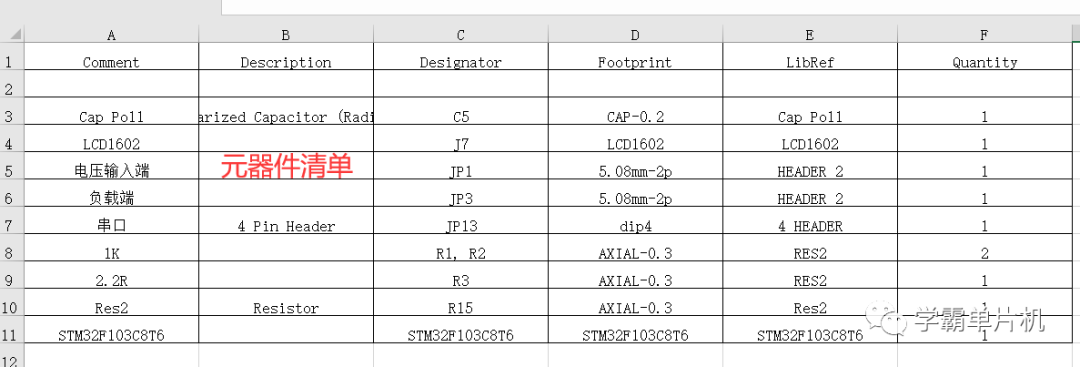

下面是文件包里面包含的相关文件展示



stm32单片机最小系统讲解：
电源
电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。
参考电源电路如下：

图中J1是USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,C1,C2(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的R1 510R即510.0Ω用以限流，防止led灯烧坏。
J3也是一个USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路
晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

上图是stm32的晶振电路，8M无源晶振，其中R9（1M）用于稳定晶振的脉冲波形，C8(20P)和C9(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。
