STLINK-V3PWR连接STM32最小系统板方法（含引脚分布）

最新推荐文章于 2025-01-07 15:40:20 发布

I can do this all day！

最新推荐文章于 2025-01-07 15:40:20 发布

阅读量1k

点赞数 7

文章标签：嵌入式硬件

本文链接：https://blog.csdn.net/CC_ccccccc/article/details/137545231

版权

前段时间导师给我了一个STLINK-V3PWR，让我试着用它下载程序到STM32单片机上，我找了半天发现网上资源挺少的，于是自己搞了一下，从官网下载了相关的规格书，然后连了一下。

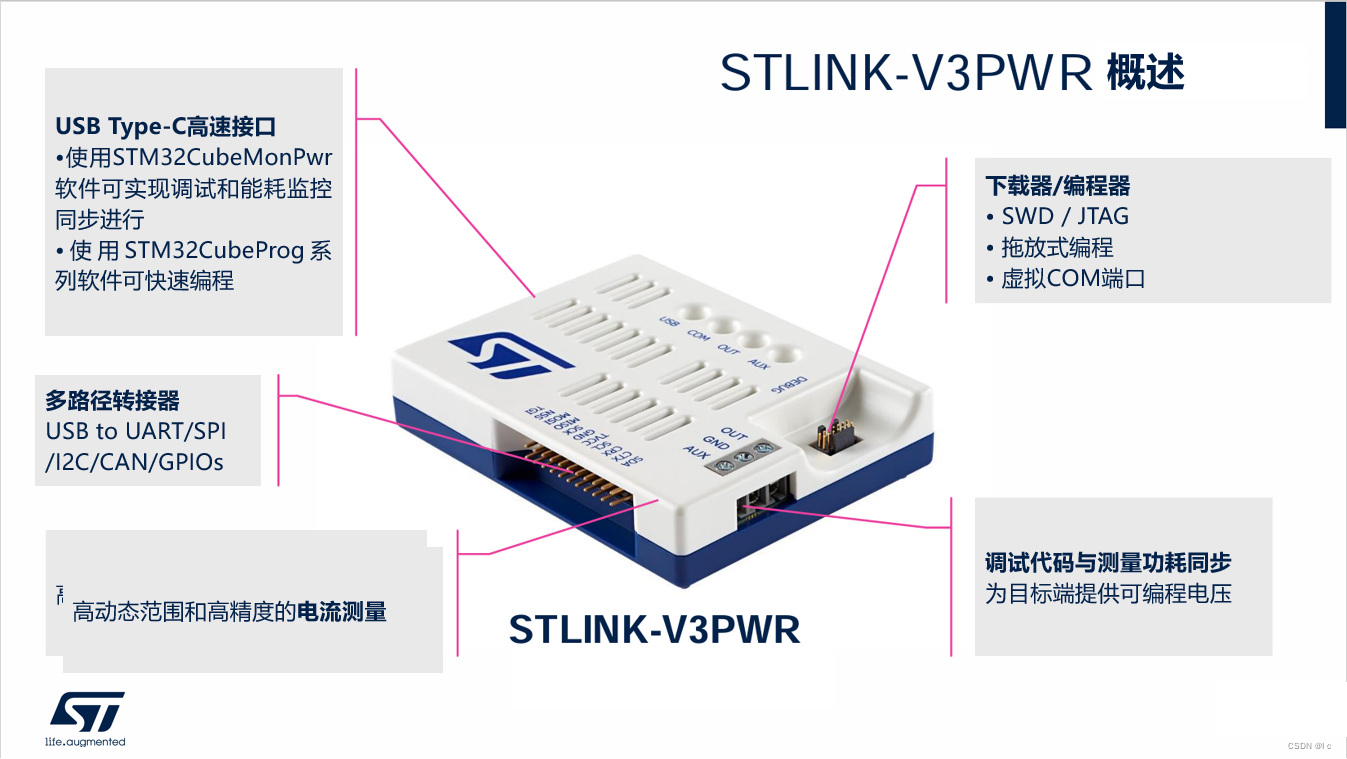

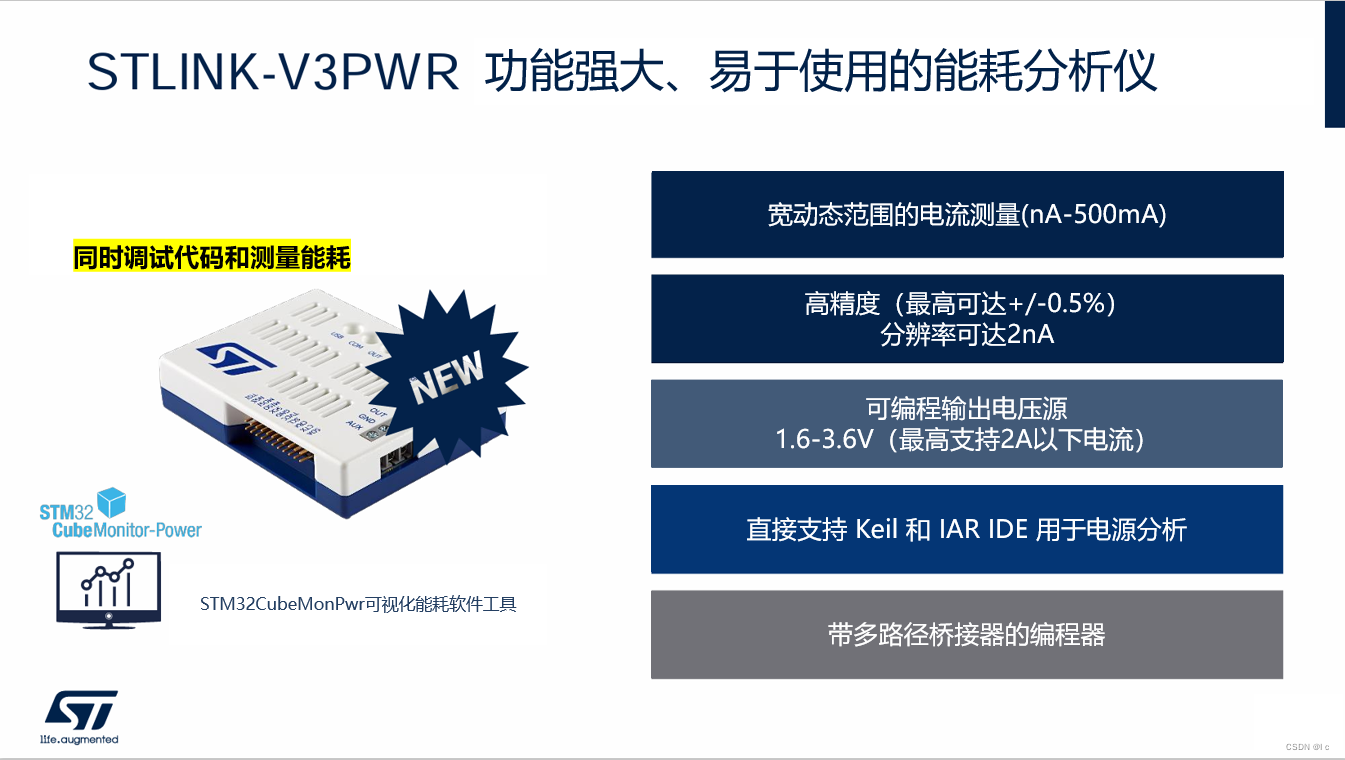

下面是我自己找的官方资源然后翻译的。
在这里插入图片描述

下面是STLINK-V3PWR的调试端口引脚分布。

在这里插入图片描述

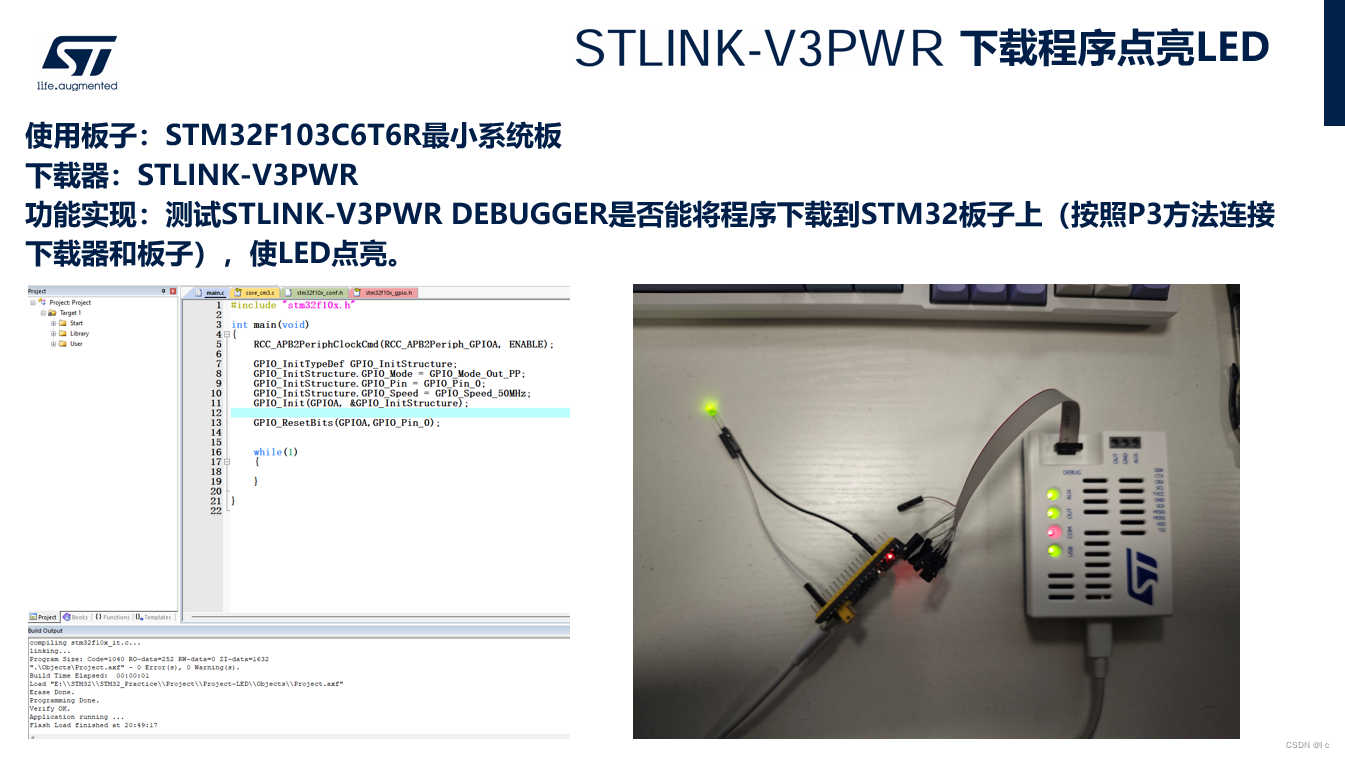

手上只有STM32F103C6T6A的最小系统板，所以就凑合着用它测试了。

在这里插入图片描述
LED成功点亮了，DEBUG那块我也没咋设置，插上下载器就变V3了，然后给最小系统板通电，连上下载器，target那块就有目标了。

STLINK-V3PWR的相关资料我放百度网盘了。
链接：https://pan.baidu.com/s/1_uON5qDhWCmuVbg4_GJdog?pwd=giz4
提取码：giz4
