NUCLEO开发板 STLINK-V3E体验

一、前言

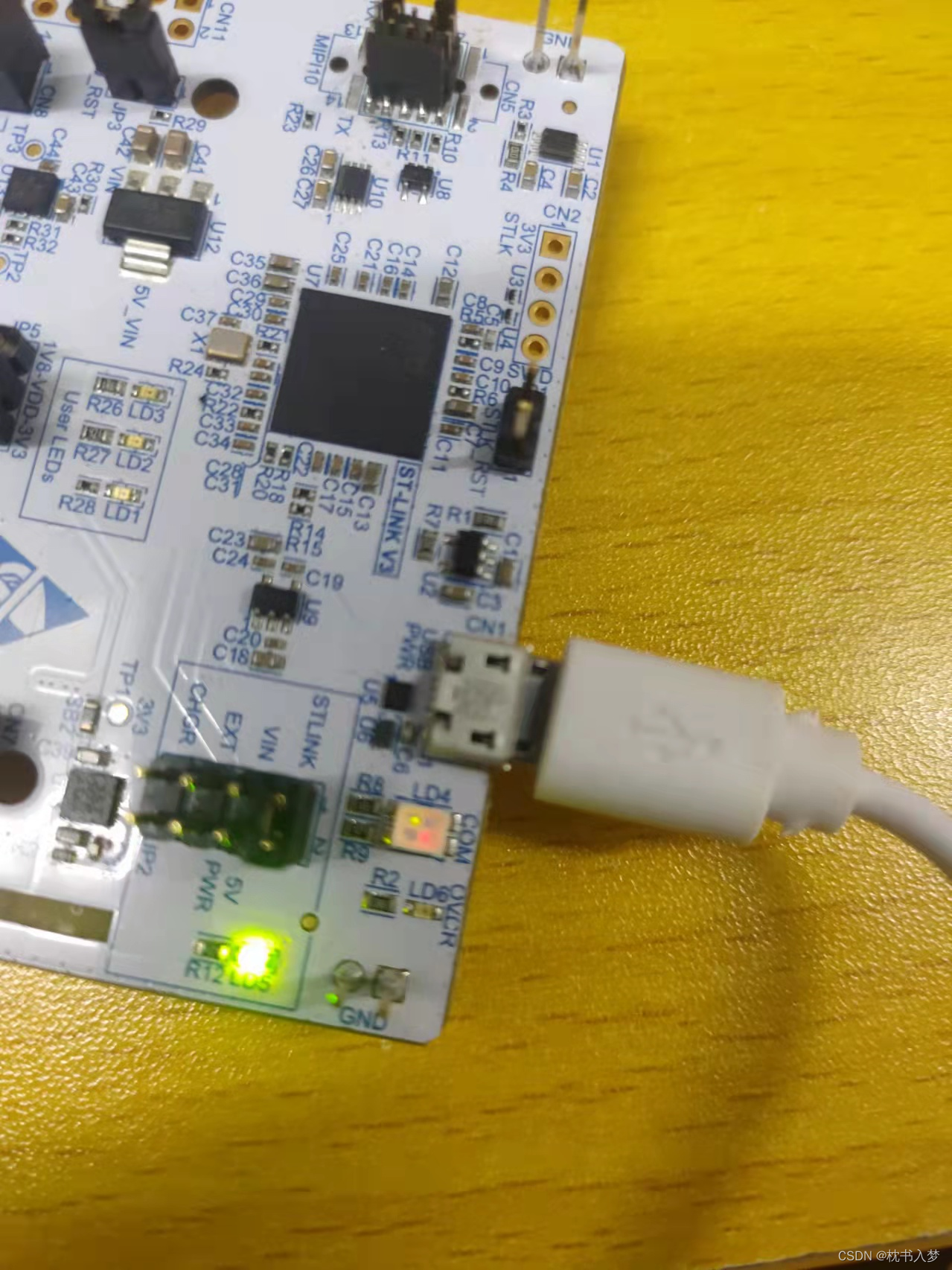

       NUCLEO开发板普遍在内部集成了ST-LINK调试器/编程器，所以STM32 Nucleo-144板无需单独的探头。个人理解，STLINK-V3E中，E是Embedded的意思，也就是嵌入，使用起来十分便捷。注意要使用支持USB2.0的数据线下载，下图为不支持该协议的数据线插入时，ST-LINK OVCR LED的亮灯情况，可以观察到微弱的一绿一红。·

二、开发环境

1.NUCLEO-H7A3ZI-Q开发板

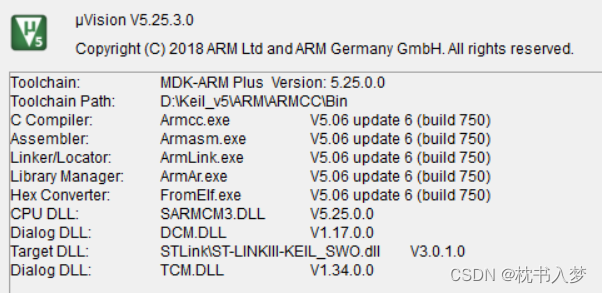

2.Keil MDK5.25或以上

 有MDK版本的要求，低版本的MDK不支持STLINK-V3E(最低多少忘了)。

3.STLINK-V3E

        正如前言所述，E是嵌入的意思。

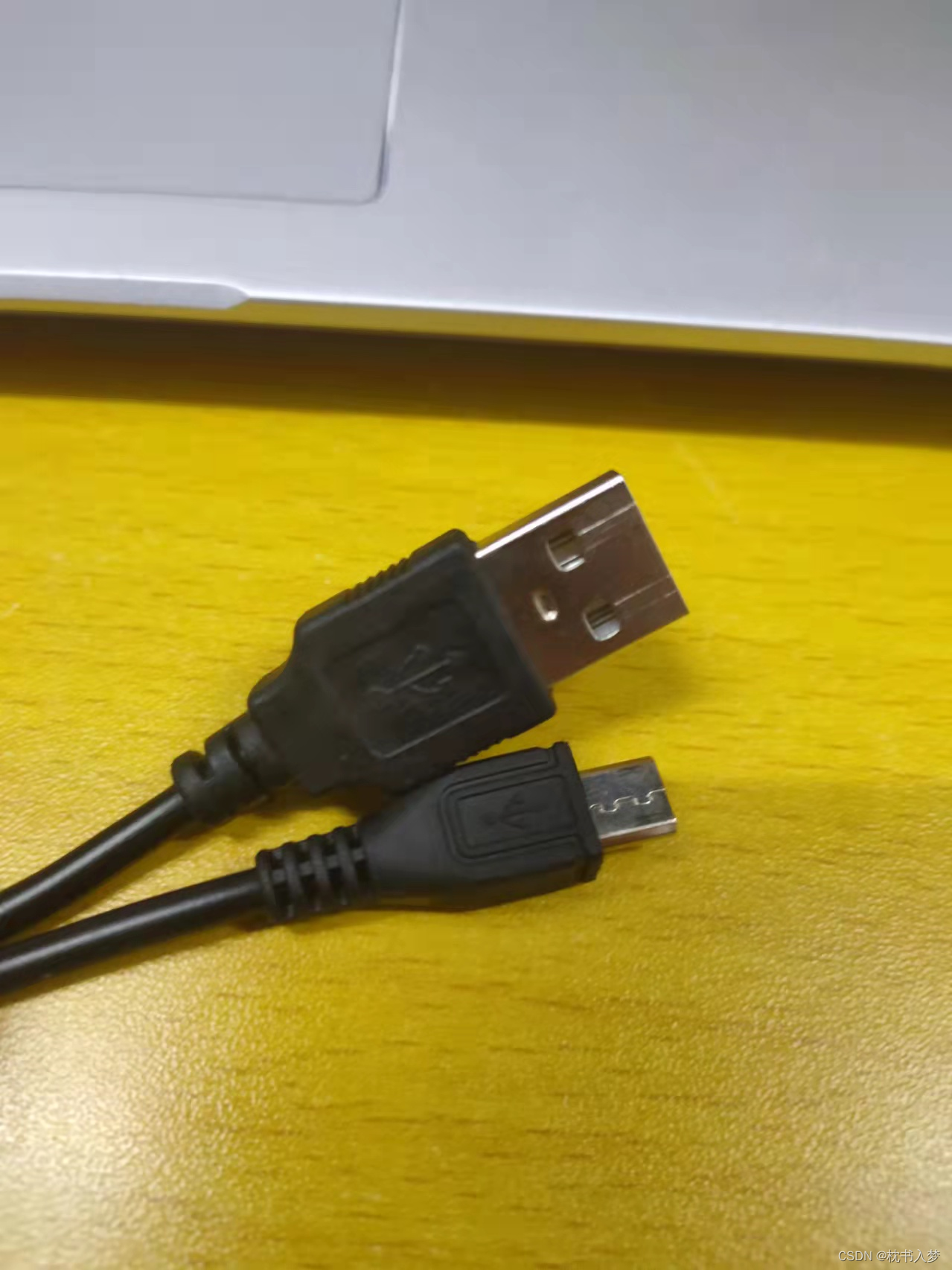

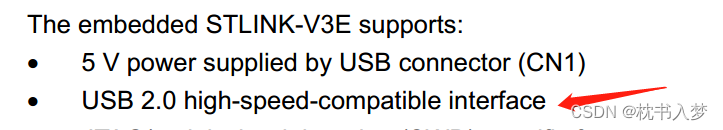

4.支持USB2.0的 USB Type-A to Micro-B cable（重要）

       被数据线坑惨了，之前买各种小电器送了一堆数据线，结果发现这些数据线不支持USB2.0协议，导致一直无法识别到STLINK。所以一定要支持USB2.0协议的数据线才稳妥！

 三、驱动安装

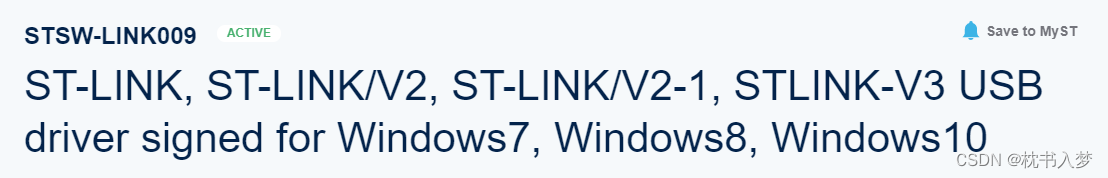

1.到st官网下载STLINK-V3

STLINK-V3驱动

2.安装

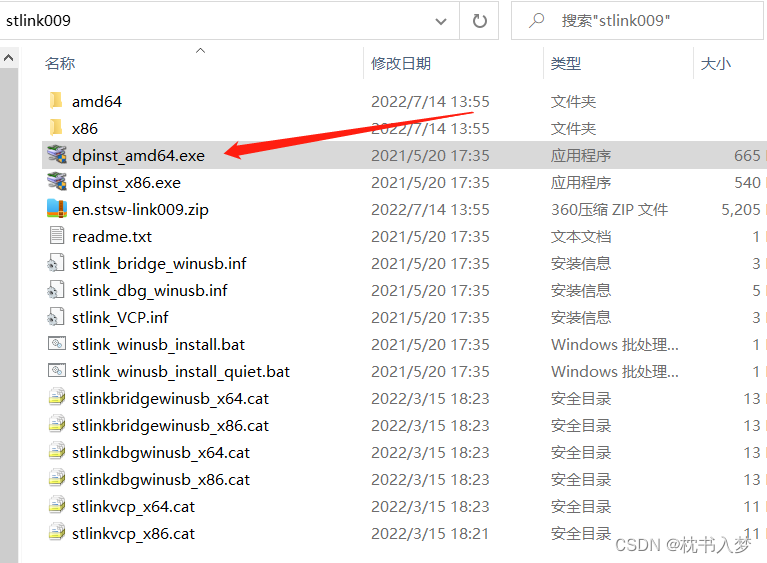

 下载解压后，根据自己的操作系统安装，我的是amd64。

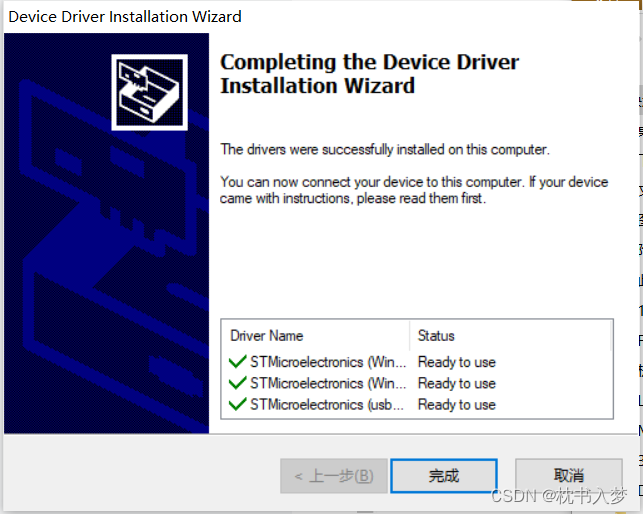

一路next，直到安装完成

3.到设备管理器查看是否安装成功

若没有，换根数据线试试！

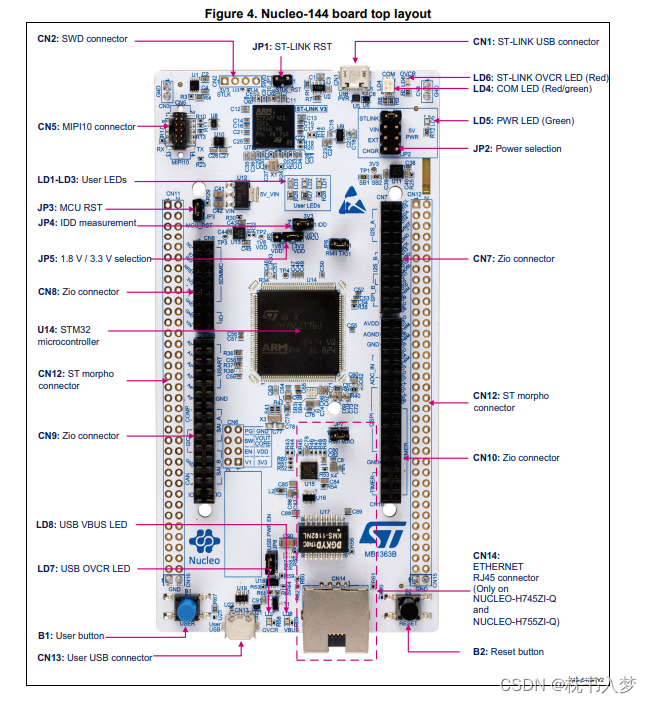

四、 STLINK-V3E介绍

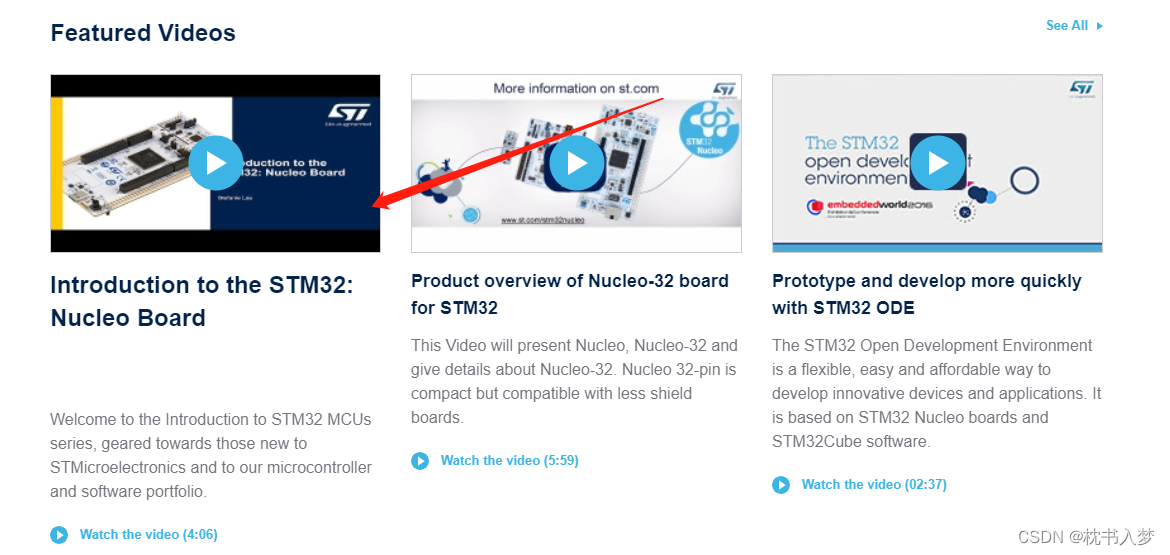

1.官网视频

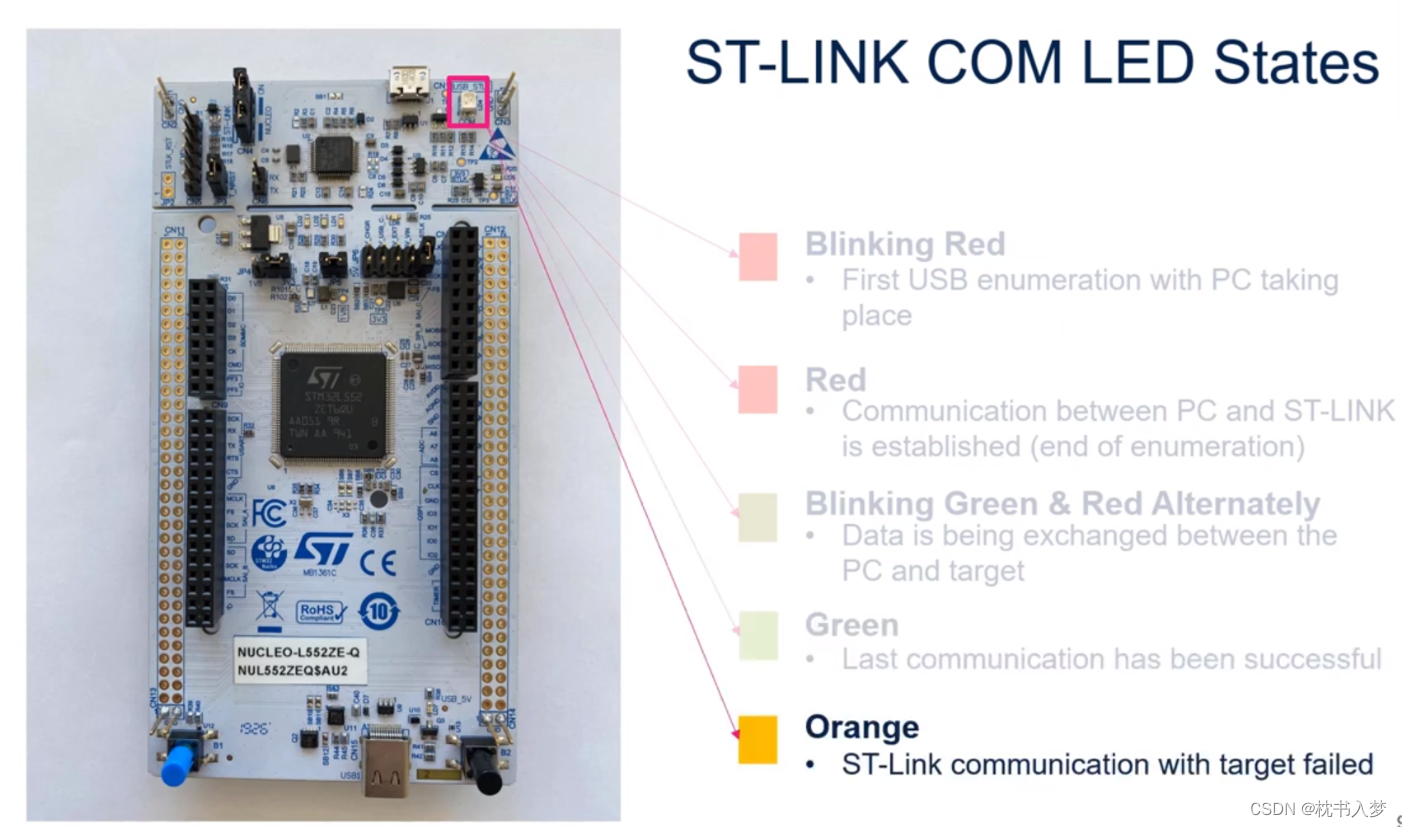

 2.亮灯简介（截自官方视频）

3.ST-LINK OVCR LED亮灯情况

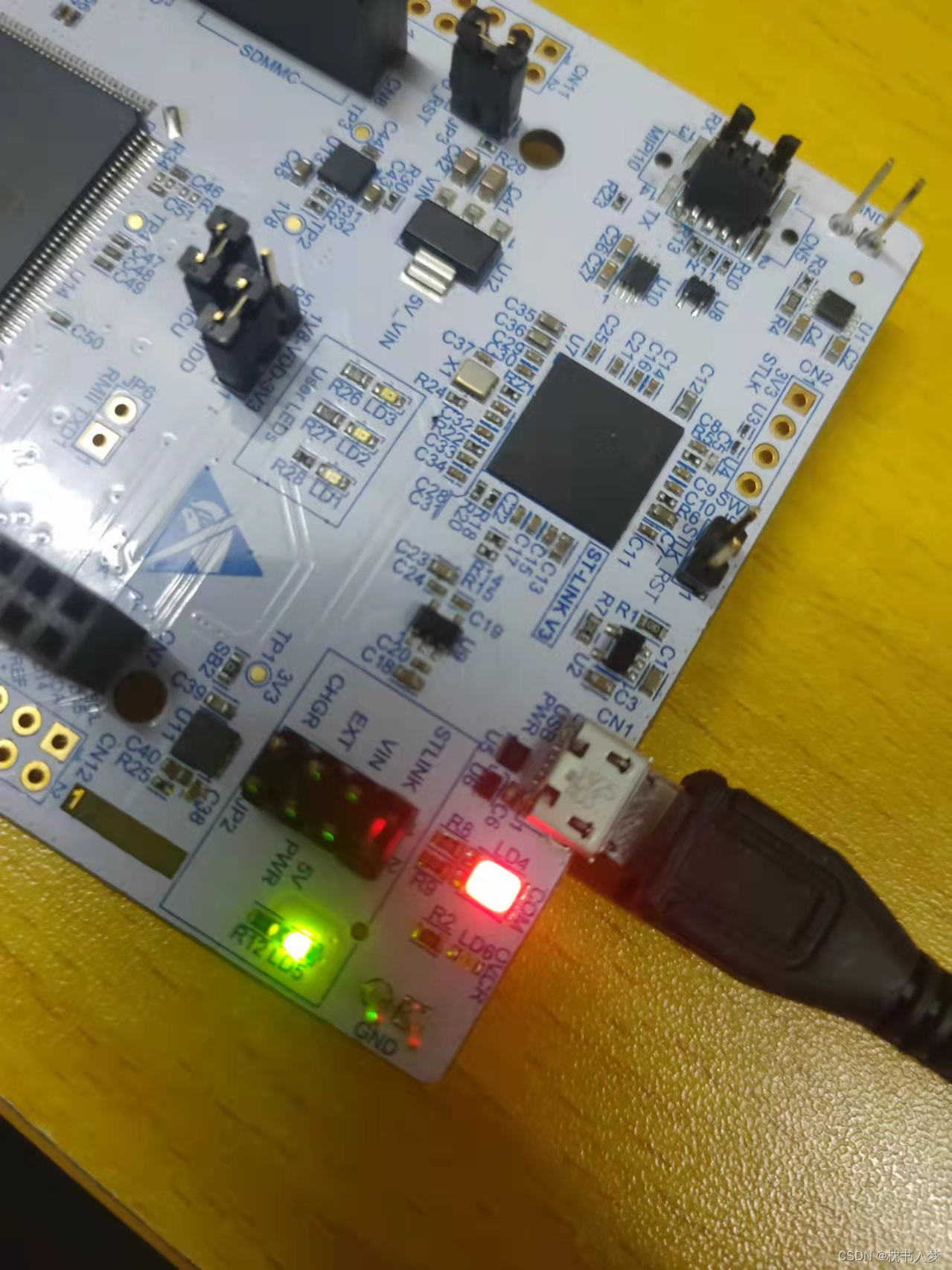

第一次上电下载前

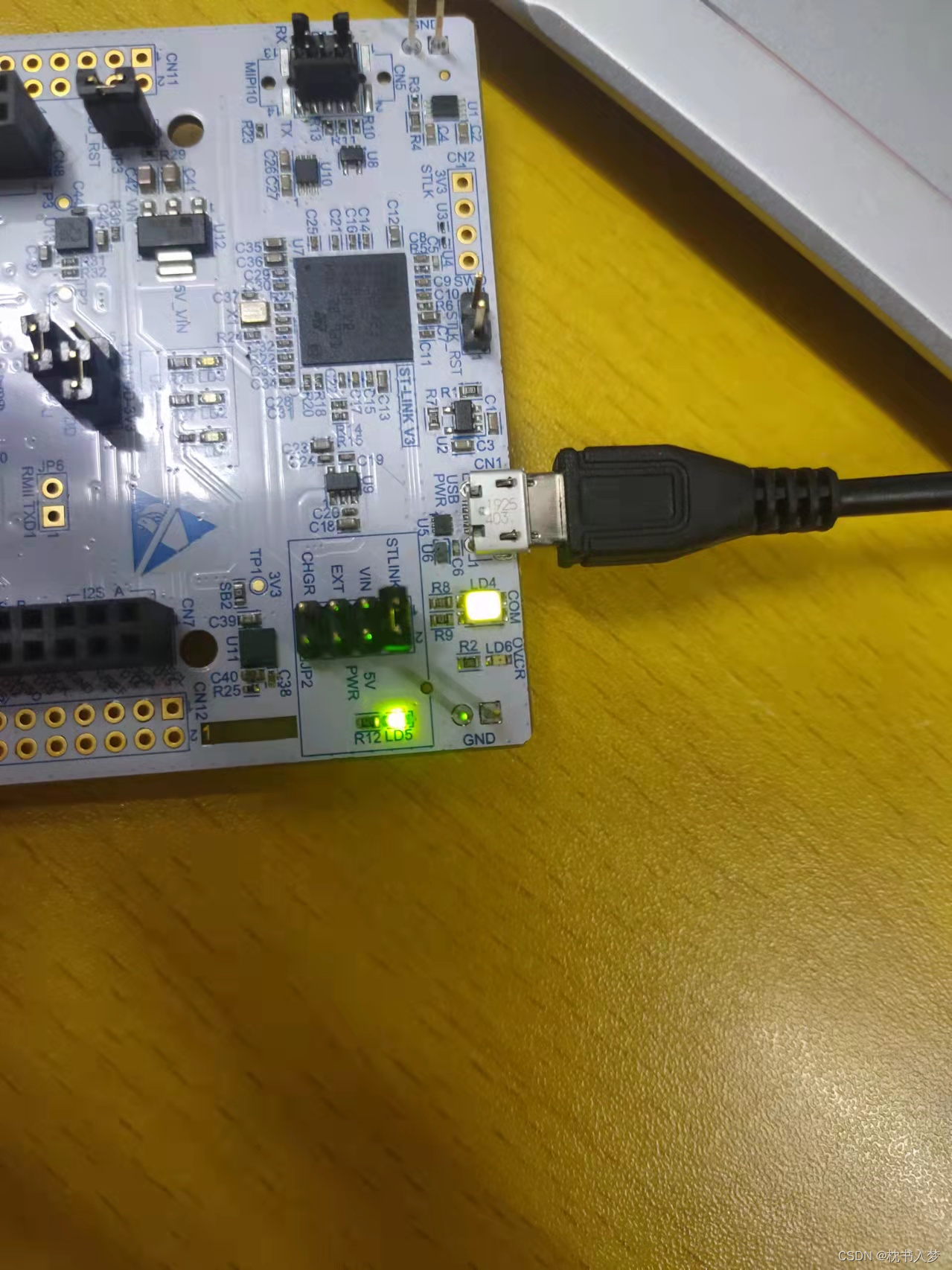

下载成功后

接下来开始点灯之旅吧......
