掺铒光纤放大器的工作原理及器件指标

柠檬芭乐绿

于 2024-08-13 23:01:38 发布

阅读量1k

点赞数 14

文章标签：信息与通信

本文链接：https://blog.csdn.net/CFHQCKWL/article/details/141140906

版权

#学习笔记

#参考Fiber Amplifier、光纤通信（第五版）

前言

现有技术的高容量传输光纤在波长1555 nm处具有接近0.2 dB/km的最小衰减。对于500 nm至1550 nm范围内的波长，衰减主要是由于瑞利散射，而超过1550 nm波长的损耗主要是由于红外吸收。

尽管0.2dB/km是非常低的衰减，但很明显，当长距离传输光信号时，需要进行光放大。由于这个原因，掺铒光纤放大器（EDFA）的发展导致了光通信领域的巨大进步。可以公平地说，EDFA使光通信领域取得了巨大的进步，进步强调了对越来越多带宽的需求。

#################################################部分注释

光纤带宽：光纤带宽是指一段光纤所能通过的最大调制频率脉冲的调制频率和光纤长度的乘积，通常以MHz·km为单位。它是表征多模光纤光学特性的一个综合指标，反映了光纤传输信号的能力。光纤的带宽越高，意味着其能够传输的频率范围越宽，从而可能支持更高的传输速率和更大的传输容量。光纤带宽的影响因素包括光源、耦合方式、波导结构以及接收器性能等。此外，光纤本身的色散特性也是决定其带宽的重要因素。单模光纤由于模间色散很小，通常认为其传输带宽是无限的，但实际上也会受到其他因素的影响。

光纤容量：光纤容量指的是能够在一条光纤中传输的数据量，它直接关系到光纤通信系统的传输能力。光纤的容量与其带宽和传输速率紧密相关，同时也受到光纤粗细、传输方式以及信号处理技术等多种因素的影响。光纤容量的提升可以通过多种方式实现，如采用更先进的调制技术、提高光源的发射功率、优化光纤的波导结构以及采用波分复用（WDM）等技术。这些技术手段都可以在一定程度上提高光纤的传输容量，满足不断增长的数据传输需求。

一般来说，光纤的带宽越高，其传输速率也越快，从而能够在相同时间内传输更多的数据，即光纤的容量也越大。因此，光纤的带宽和容量之间存在正相关关系。

最大调制频率脉冲的调制频率是指在该脉冲信号中，调制器能够产生的最高频率的调制信号，它决定了脉冲信号中携带信息的速率和密度。

在掺铒光纤放大器（EDFA）中，光纤的核心部分被共同掺杂了铒离子（Er³⁺），这些铒离子具有由电子的角动量和自旋定义的不同能量级，这些能量级之间的能量差对应于光学频率。

EDFA的工作机制

泵浦光源：为了促使E1能级的粒子跃迁到E3能级，需要外加一个泵浦光源。泵浦光源的功率直接影响EDFA的增益性能。

光与物质的相互作用：在掺铒光纤内，光与铒离子相互作用，通过受激辐射过程实现光信号的放大。

光纤基质：掺铒光纤的基质通常为二氧化硅（即石英光纤），这种基质与铒离子兼容性好，且能提供良好的光学性能。

EDFA优点

EDFA具有许多优点，其中最重要的优点如下所示：

1）在1555 nm处的增益与光纤的损耗最小值一致（Gain at 1555 nm Coinciding with the Loss Minimum of Optical Fibers）

在光纤通信中，光纤的损耗特性是选择工作波长的重要因素。在1550 nm附近的波长范围内，光纤的损耗相对较低，这被称为光纤的“低损耗窗口”。在1555 nm处，EDFA的增益与光纤的损耗最小值相匹配，意味着在这个波长下，信号光在光纤中传输时的衰减可以通过光放大器得到有效补偿，从而实现长距离、高效率的光信号传输。

2）增益大，增益效率高，每mW泵浦功率可达几十dB（Large Gain and Large Gain Efficiency）

光放大器能够在较短的长度内提供显著的信号增益，通常可以达到数十dB。这对于补偿光纤传输中的损耗至关重要。增益效率指的是每单位泵浦功率所能产生的信号增益。在EDFA中，通过优化掺杂浓度、泵浦波长和泵浦功率等参数，可以实现较高的增益效率，即每毫瓦泵浦功率能产生较大的信号增益。

3）低噪声系数（Low Noise Figure）

噪声系数是衡量光放大器性能的重要指标之一。它表示光放大器在放大信号光的同时引入的噪声水平。在高增益条件下，EDFA的噪声系数可以保持在较低水平，如3 dB或更低。这有助于保持信号的质量，减少误码率，提高通信系统的可靠性。

4）低偏振依赖性（Low Polarization Dependence）

偏振依赖性是指光放大器对不同偏振态的信号光的增益差异。在理想情况下，光放大器应对所有偏振态的信号光提供相同的增益。然而，在实际应用中，由于光纤和光放大器本身的特性，可能会存在一定的偏振依赖性。EDFA可以尽量降低这种依赖性，以确保信号传输的稳定性和可靠性。

5）低信道间串扰（Low Channel to Channel Crosstalk）

在波分复用（WDM）系统中，不同波长的信号光在同一根光纤中传输时可能会发生相互干扰，即信道间串扰。EDFA在光纤通信系统中的应用方式可以间接地有助于保持各信道信号之间的独立性和稳定性。EDFA能够为多个波长的信号提供相对均匀的增益，这意味着不同信道的光信号在通过EDFA时能够得到相似的放大效果。这有助于保持各信道信号之间的功率平衡，减少因功率差异过大而引起的非线性效应和串扰。为了进一步提高EDFA的性能，通常会采用增益平坦化技术来减少不同波长信号之间的增益差异。

能级

铒离子的能级与跃迁

1)基态（ $^{4}I_{15/2}$ ）：这是铒离子的最低能级状态，也是其静息状态。

2)泵浦激发（980 nm）：当使用980 nm的泵浦光照射掺铒光纤时，铒离子会吸收泵浦光，从基态（ $^{4}I_{15/2}$ ）跃迁到第三能级（ $^{4}I_{11/2}$ ）。这个跃迁的速率用 $W_{PA}$ 表示，其中PA代表在泵浦波长下的吸收。

3)快速衰减到上激光能级（ $^{4}I_{13/2}$ ）：从第三能级（ $^{4}I_{11/2}$ ）开始，铒离子会非常快地（在光学通信的时间尺度上几乎可以认为是瞬间完成的）衰减到上激光能级（ $^{4}I_{13/2}$ ）。这个能级是发生受激辐射和部分自发辐射的能级，离子在此能级上存在有限时间（约10毫秒）。

4）另一方面，铒离子也可以以速率 $W_{PE}$ （指数PE指示在泵浦波长处的发射）从 $^{4}I_{11/2}$ 衰减到基态能级 $^{4}I_{15/2}$

5）自发辐射与受激辐射：

自发辐射：在上激光能级（ $^{4}I_{13/2}$ ）的铒离子会自发地以速率 $1/\tau _{21}$ 衰变回到基态（ $^{4}I_{15/2}$ ），并发出光子。这个过程的速率与上激光能级的寿命（ $\tau _{21}$ ）成反比，其中 $\tau _{21}$ 是上激光能级的寿命。

受激辐射：如果有一个与信号光子波长相同的光子存在，上激光能级（ $^{4}I_{13/2}$ ）的铒离子会被这个光子刺激，发出一个与入射光子完全相同的光子，从而实现信号光的放大。这个过程的速率用 $W_{SE}$ 表示（SE代表在信号波长下的发射）。

泵浦发射：虽然理论上铒离子也可以从上激光能级（ $^{4}I_{13/2}$ ）通过非辐射过程或泵浦发射（980 nm）回到基态，但在EDFA的正常工作过程中，这个过程的贡献是微不足道的。

信号吸收：基态（ $^{4}I_{15/2}$ ）的铒离子也可以吸收信号光子的能量，以速率 $W_{SA}$ （指数SA表示在信号波长处的吸收）跃迁到上激光能级（ $^{4}I_{13/2}$ ）。但是，在信号光较弱时，这个过程相比于受激辐射对信号的放大作用是可以忽略的。也可以使用1480 nm的光泵浦EDFA，在这种情况下， $Er^{3+}$ 离子被直接激发到上激光能级 $^{4}I_{13/2}$ 。

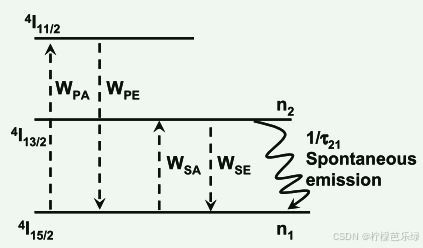

能级总结：

铒离子在EDFA中有三个主要的能级：E1（基态，能量最低且最稳定）、E2（亚稳态，能量介于基态和激发态之间）和E3（激发态，能量最高且最不稳定）。E1能级粒子数最多，而E3能级粒子数最少。在外界泵浦光的作用下，E1能级的粒子可以吸收泵浦光的能量并跃迁到E3能级。

当E3能级的粒子在没有外界粒子激发的情况下，会自发地向下跃迁到E2能级，这个过程称为无辐射跃迁。在E2和E1能级之间，如果有一个外来光子的激发（即待放大的光信号），那么受激辐射的过程会大于受激吸收的过程，从而产生新的全同光子，实现光的放大。

作为三级激光系统的操作

在EDFA中，铒离子被视为三级激光系统，因为第三能级（ $^{4}I_{11/2}$ ）在正常工作过程中并不显著地被占据，它只是一个快速通过的中间状态。关键的放大过程发生在基态、上激光能级和信号光子波长之间。

对放大的影响：信号的放大主要通过从上激光能级到基态的受激辐射过程实现。放大的效率取决于泵浦功率、铒离子的浓度以及掺杂光纤的长度。虽然自发辐射会增加EDFA的噪声水平，但受激辐射过程在信号放大中占主导地位，使得EDFA在高增益下仍然能保持相对较低的噪声系数。

速率方程

在任何实际情况下，相关能级的粒子数水平都是由速率方程确定的。假设从 $^{4}I_{11/2}$ 到 $^{4}I_{13/2}$ 的衰减是瞬时的，或者使用1480 nm的泵浦波长进行泵浦，则较低能级 $n_{1}\left ( r,\varphi ,z \right )$ 中的离子布居的速率方程为

:其中，速率 $W_{SE}$ 、 $W_{SA}$ 、 $W_{PE}$ 、 $W_{PA}$ 和 $1/\tau _{21}$ 见能级图所示， $n_{2}\left ( r,\varphi ,z \right )$ 是上能级的离子布居数， $\left ( r,\varphi ,z \right )$ 是光纤中的位置。对于较高能级的离子布居，也存在类似的速率方程。当评估稳态情况时，即 $dn_{1}/dt=0$ 和 $dn_{2}/dt=0$ ，激发态中的粒子数水平 $n_{2}\left ( r,\varphi ,z \right )$ 具有解：

其中 $\rho =n_{1}+n_{2}$ 是光纤的总铒浓度水平。 $n_{1}$ 的速率方程可以很容易地用图或简单地用 $n_{2}=\rho -n_{1}$ 得到。相对于离子总数的激发 $Er^{3+}$ 离子的数量，即这里： $x=n_{2}/\left ( n_{1}+n_{2} \right )$ ，也称为反转，是确定信号演变以及自发发射的非常重要的参数，其等同于信号增益和噪声性能。在下文中，描述用于信号和泵浦功率的演变的方程及其解

如上所述，用于泵浦的两个波长分别为1480 nm或980 nm。当以1480 nm泵浦时，掺铒光纤放大器充当两能级激光系统，反转最大不能超过70%。相反，如果在980 nm处泵浦铒，则速率 $W_{PE}$ 接近于零，因此最大反转可以是100%。

信号传播

在信号模式中，功率可以被分离为纯信号和自发辐射的总和。纯信号功率 $P_{s}$ 的演变由下式决定：

其中 $v_{s}$ 是信号的频率， $z$ 是位置坐标。发射和吸收因子 $\gamma _{e}$ 和 $\gamma _{a}$ 是通过材料的发射和吸收截面（ $\sigma _{e}\left ( \nu \right )$ , $\sigma _{a}\left ( \nu \right )$ ）以及粒子数水平 $n_{1}$ 和 $n_{2}$ 与横向信号模式 $I_{s}\left ( r \right )$ 之间的重叠积分来定义的：

其中 $a_{d}$ 是稀土掺杂的半径（稀土掺杂是光纤制造中的一种技术，用于改变光纤的光学性质）。需要注意的是，假设信号处于基本光纤模式，即 $LP_{01}$ 模式。由于该模式在角坐标上不发生变化，因此对角坐标φ的积分等于2π。光纤固有损耗在 $\frac{dP_{s}}{dz}$ 的传播方程中被省略，但可以作为附加项 $-\alpha _{s}P_{s}$ 包含在 $\frac{dP_{s}}{dz}$ 传播方程的右侧，其中 $\alpha _{s}$ 是损耗率。

表示信号的电场强度为：

其中 $P{_{s}}\left ( z \right )$ 是信号功率，并且 $E_{s}^{01}\left ( r,\phi \right )$ 上的索引“01”示出了信号的电场的横向分布处于基模，即电场根据下式归一化：

其中b是光纤的包层的半径。信号的传播方程的解为：

上述公式将信号增益G定义为相对于输入信号功率的输出信号功率。

类似于信号的传播方程，对于泵浦功率存在类似的传播方程，即，

其中 $\gamma _{e}$ 和 $\gamma _{a}$ 通过用泵浦频率代替信号频率，并通过用前文定义的泵浦强度分布代替信号强度分布来确定，如下所述，使用泵浦的强度为

其中 $P{_{p}}\left ( z \right )$ 是泵浦功率，其与信号一样处于基本光纤模式

##########################################部分注释

基本光纤模式

基本模式的光信号能量主要集中在光纤的中心轴线附近，模场分布较为集中。在单模光纤中，基本模式（通常称为基模或HE11模式）的横向电磁场分布呈现出高斯分布的特点，即光强在光纤中心轴线处最强，随着与轴线距离的增大而逐渐减弱。具有低损耗和高带宽的特性。高阶模式的光信号模场分布相对分散，能量分布较为均匀，但传输损耗较大且带宽较低。因此，在需要长距离、高速率传输的应用场景中，通常会优先选择支持基本模式的光纤（如单模光纤）。

带宽

在通信系统中，带宽决定了数据传输的速度和效率。更宽的带宽意味着在同一时间内可以传输更多的数据，从而支持更高的数据传输速率和更大的数据容量。

发射和吸收截面

替代的半分析模型已被发现用于预测放大器增益、增益饱和和噪声特性，而不是使用上述需要数值分析的综合模型。在该模型中，每单位长度的增益被给出为：

其中， $\alpha \left ( \lambda \right )=\sigma _{a}\left ( \lambda \right )\Gamma \left ( \lambda \right )\rho$ 是无反转的每单位长度的吸收， $\rho$ 是总铒浓度， $\Gamma \left ( \lambda \right )$ 是光纤模式与铒离子的横向分布之间的重叠。具有完全反转的每单位长度的增益是 $g^{*}\left ( \lambda \right )=\sigma _{e}\left ( \lambda \right )\Gamma \left ( \lambda \right )\rho$ ，并且 $Inv$ 是当在信号引起的增益压缩下操作时放大器中的离子的平均反转，即 $Inv=\frac{1}{L}\int_{0}^{L}xdz$ ，其中 $x\left ( z \right )=n_{2}/\rho$ 是在n2 = ρ(WSA +WPA)/(WSE +WSA +WPE +WPA + 1/τ21)之后的文本中描述的局部反转，L是物理光纤长度。下面左图显示了特定光纤的吸收（增益）和单位长度的关系；右图显示了在EDFA中获得的增益作为平均反转电平的函数。

材料系统

硅基光纤由纤芯和包层组成。纤芯材料是二氧化硅，其中加入共掺杂剂以提高折射率。在标准无源光纤中，锗通常用作共掺杂剂，然而，在掺铒光纤中，铝是常用的共掺杂剂材料。其原因是，前文公式中的波长相关吸收和发射截面以及上图（左）中所示的波长相关吸收和发射截面取决于芯材料，并且已经发现，通过使用铝，可以获得放大器光谱特性方面的优点

在掺铒光纤中，除了折射率升高掺杂剂之外，光纤还共掺杂有铒，即锗/铝。利用该材料系统，证实了在1555 nm附近的放大。掺铒光纤可以被1480nm或980nm的光泵浦。也可以使用包括镱、钕、镨或铥的其它活性材料。镱可以与铒结合使用，称为Er：Yb。使用980 nm泵浦所得光纤，并且首先使用泵浦能量来激发镱系统，然后将能量转移到铒系统。这种材料组合提供了每单位长度高得多的泵浦吸收，并且与铒是唯一稀土掺杂剂的光纤相比，所构造的放大器可以提供每单位长度更大的增益。

仅掺杂镱的光纤通常用于获得非常高的输出功率放大器。镱系统在980 nm处泵浦，并提供从1000 nm到1100 nm的增益。

特性

偏振依赖性

EDFAs通常具有较弱的偏振依赖性，意味着其增益对光信号的偏振状态不敏感。然而，在多个EDFAs级联使用时，这种依赖性会变得显著。这是因为当光信号以明确的偏振态进入放大器并使其饱和时，与信号偏振态正交的自发辐射（ASE）会获得比信号本身更高的增益，导致该方向上的自发辐射强度增长更快。这种偏振相关增益在实际应用中可能引发信号质量的下降，因此是需要考虑和控制的因素之一。因此，与信号偏振态正交的自发辐射增加得比与信号偏振态相同的自发辐射更快。

时间响应

铒的响应时间由第一张图中激发态 $^{4}I_{13/2}$ 的寿命定义。这是一种亚稳态，并且具有大约10 ms的相当长的寿命，这比通信信号中一个比特的时间长得多。例如，在40Gb/s的非归零信号中，比特时隙等于25 ps。因此，通过将信号视为连续波，可以很好地预测放大器的性能。亚稳态的长寿命的另一个好处是，如果泵浦噪声的频率超过由亚稳态寿命定义的铒系统的kHz响应时间，则泵浦源可能有噪声，且泵浦噪声不会转移到信号上。

注意，在长链放大器中，例如用于放大长距离通信系统中的WDM信号，动态行为可能会产生瞬态，这可能会产生有害的功率尖峰。

色散

每当材料在波长空间中具有显著的吸收或增益峰值时，它也可能具有显著的群速度色散。这可能影响短脉冲通过材料的传播。此外，当设计以高重复率为目标的光纤激光器时，光纤长度是关键的。因此，在这种放大器中，需要高的铒浓度。值得注意的是，铒浓度由于诸如导致降低的增益效率的聚集的效应而具有上限。

通常，掺铒光纤具有正常的群速度色散（GVD），并且可以用于补偿在激光腔中使用的标准单模光纤中的异常色散。然而，当泵浦的EDFA中的反转水平改变时，色散改变。

############################################部分注释

以高重复率为目标的光纤激光器

以高重复率为目标的光纤激光器是指通过特殊设计和技术手段，实现激光脉冲高频率输出的光纤激光器。高重复率指能够产生GHz级别的激光脉冲，远高于传统光纤激光器的重复频率。

群速度色散（GVD）

群速度色散（Group Velocity Dispersion，简称GVD）是光学中的一个重要概念，它是色散的二阶效应。在介质中，不同频率的光由于折射率不同，因此它们的相速度（单一频率的电磁波位相面在介质中的传播速度）也会不同，这种现象称为相速度色散。由于波包中包含多种频率的光，它们在介质中的传播速度不同，导致波包的形状会发生变化，这就是群速度色散。群速度只有在群速弥散效应非常小的情况下才有意义。当群速度色散为正时，称为正常色散，意味着随着光频率的增加，群速度降低；反之，当群速度色散为负时，称为反常色散。

放大器性能（部分）

放大的自发辐射

在EDFA中，信号仅由于受激辐射而被放大。然而，受激发射伴随着自发发射。自发辐射在光纤的两个方向上传播。显然，光纤的第一个无穷小段中产生的自发辐射在随后的光纤段中被放大。因此，放大器输出端的自发辐射功率称为放大自发辐射（ASE）。在下文中，前向传播ASE表示为ASE+，而后向传播ASE表示为ASE-。与信号的方程相比，自发辐射的传播方程包括源项。前向和后向传播ASE功率的传播方程为：

其中 $hvB_{0}$ 是在带宽 $B_{0}$ 内累积的每单位带宽一个光子的功率。通过求解上述传播方程，可以预测ASE的功率

噪声系数

放大器的性能由其增益表征，但噪声性能也同样重要。通常通过放大器放大信号时信噪比的降低来量化放大器的噪声性能。信噪比的下降称为噪声系数。信噪比（Signal-to-Noise Ratio, SNR）定义为平均光子数的平方 $\left \langle n \right \rangle^{2}$ 与光子数方差 $V_{n}$ 的比值。在掺铒光纤放大器（EDFA）的输出端，平均光子数和光子数的方差分别为:

其中G是放大器的增益， $n_{0}$ 是发射时信号的平均光子数。 $\tilde{n}$ 是信号模式中的噪声光子数，M是探测器敏感的信号模式数量， $V_{0}$ 是发射时光子数的方差。假设信号是单色的，频率为 $v_{s}$ ，则信号模式中的噪声功率与噪声光子数的关系为 $\tilde{P}=hv_{s}\tilde{n}B_{0}$ ，其中 $B_{0}$ 是信号的带宽。需要注意的是，对于信号模式， $B_{0}$ 等于1/T，其中T是信号的持续时间。进一步假设 $V_{0}=n_{0}$ ，即输入具有泊松概率分布，例如相干态，则电信号信噪比由下式定义：
