一、引言

1.1 如何加长传输距离

光-电-光中继
相干光通信，提高接收灵敏度

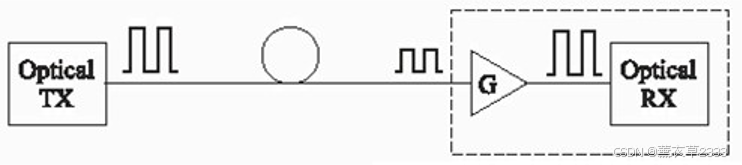

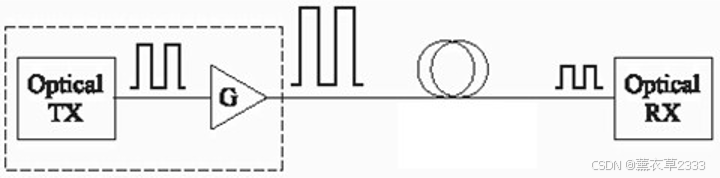

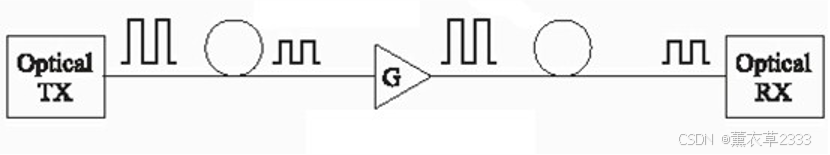

直接光放大

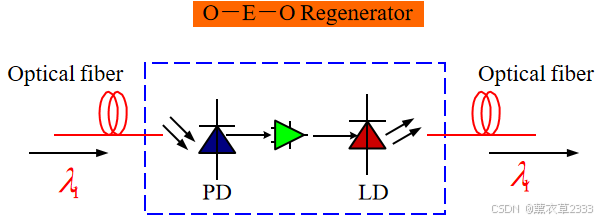

（1）传统的光-电-光中继

对每一波长要分别处理，不适WDM系统；由于电的参与，处理速度受到限制；但能对信号再放大、再定时和再整形。

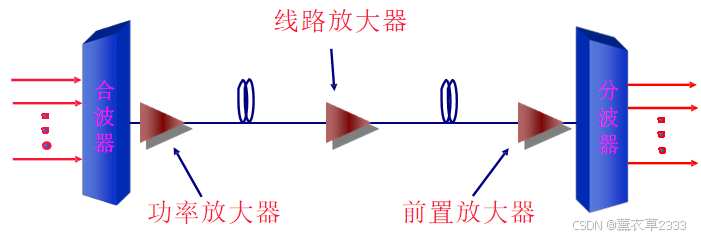

（2）光放大器的重要性

动机：解决电中继器设备复杂、维护难、成本高的问题

影响：光放大器最重要的意义在于促使波分复用技术 (WDM)走向实用化、促进了光接入网的实用化。

1.2 放大器的类型

半导体激光放大器 (SOA) 结构大体上与激光二极管 (Laser Diode, LD) 相同

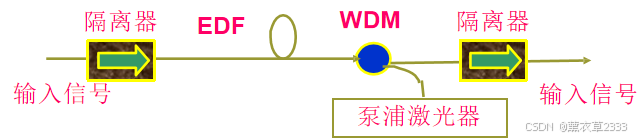

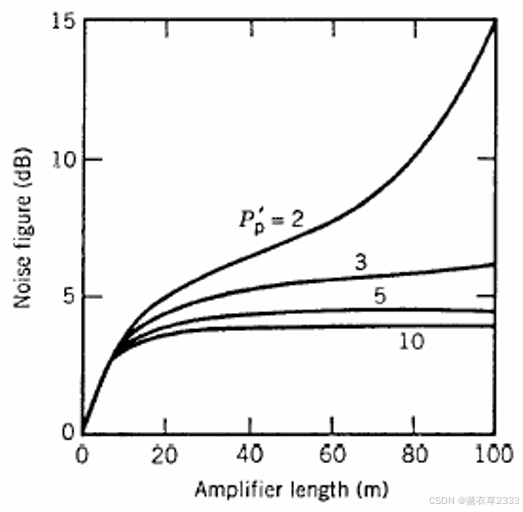

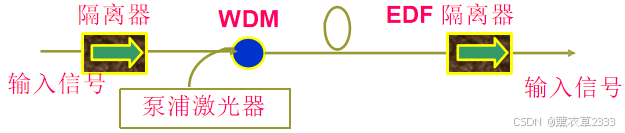

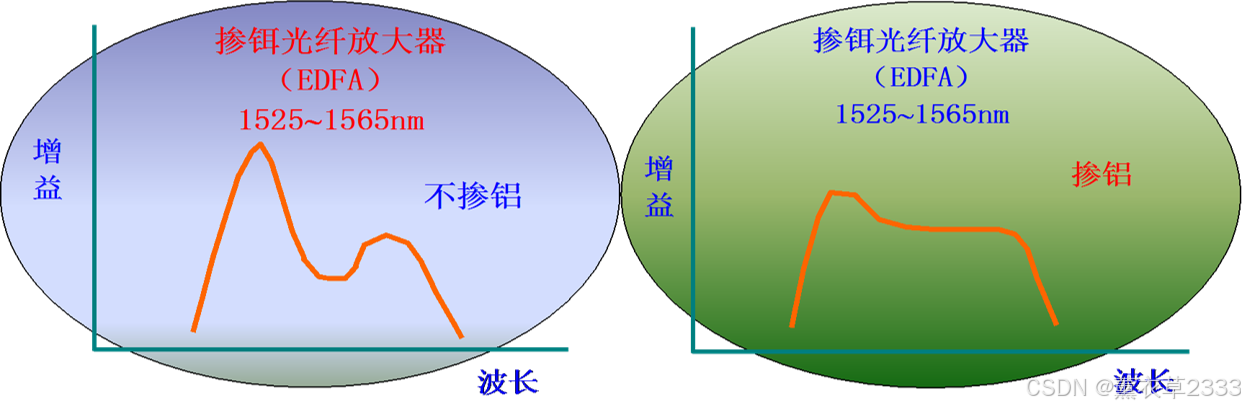

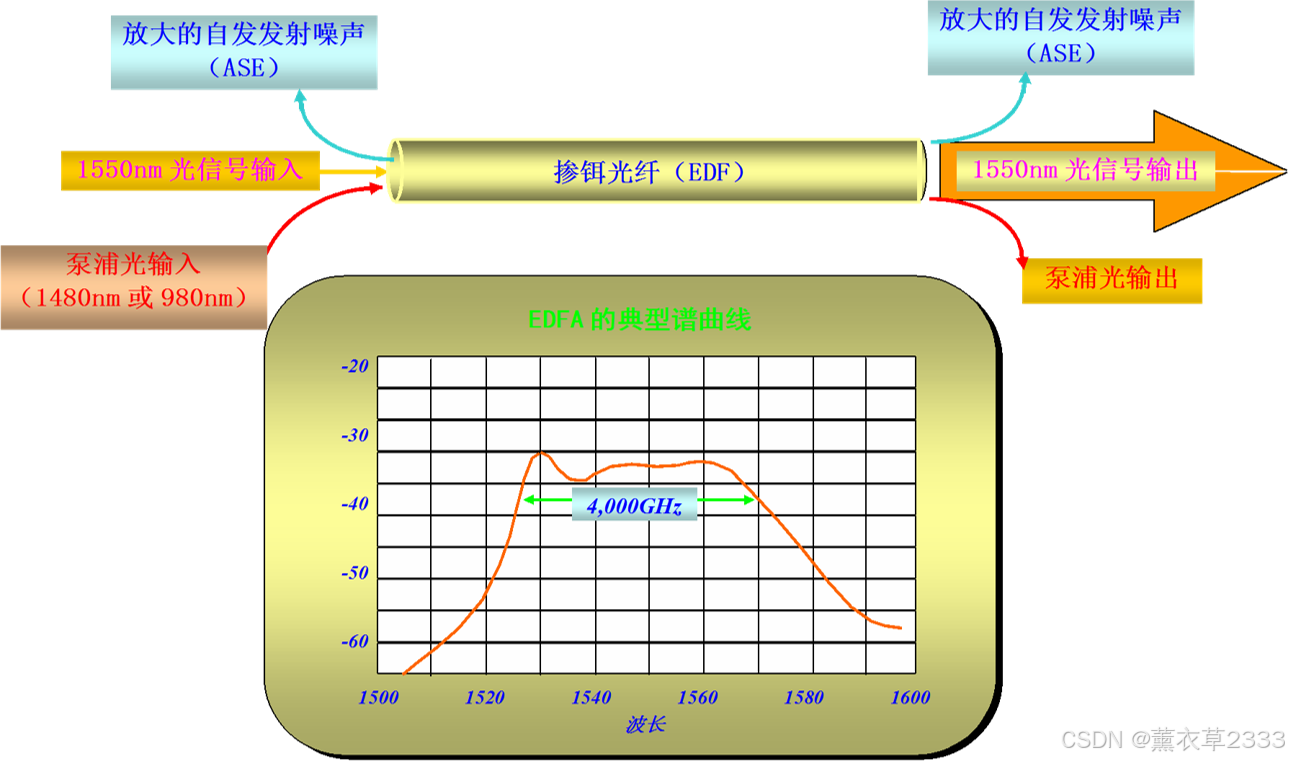

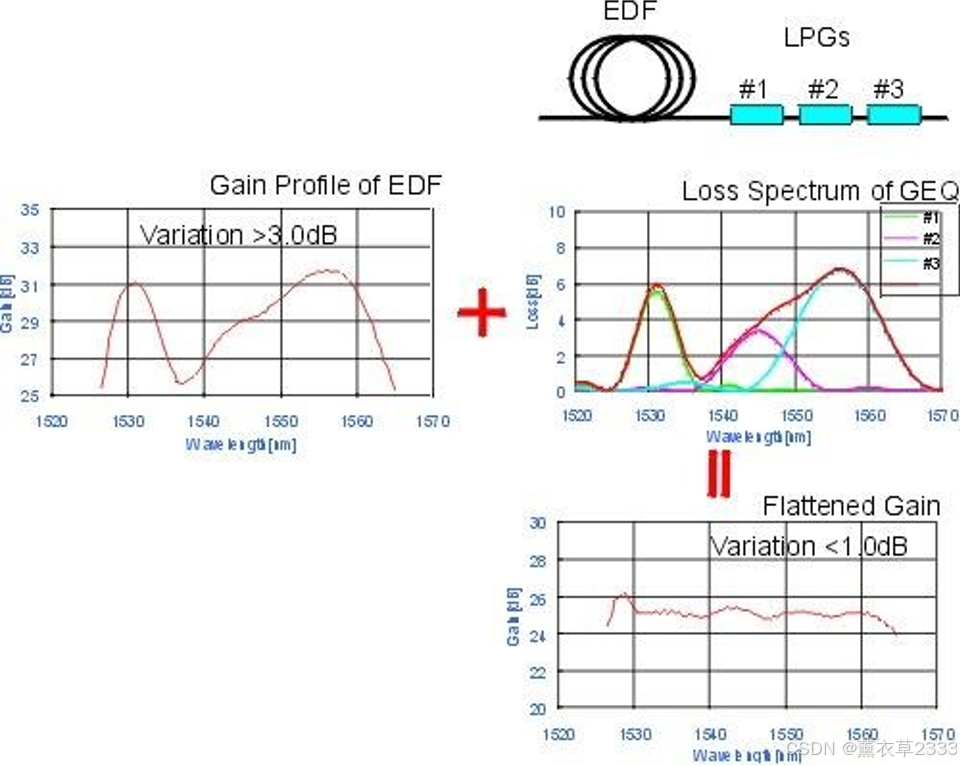

掺杂光纤放大器 (DFA) 利用稀土金属离子 (铒) 作为激活工作物质的一种放大器
喇曼光纤放大器利用普通光纤的非线性效应

1.3 光的放大的理解

光的放大简单来说就是让光的强度增加。我们可以把光想象成一群小士兵（光子），光的强度就像是这群士兵的队伍规模。光的放大就是让这个光子“队伍”不断壮大。例如，我们平时用的手电筒，它发出的光强度是一定的。但如果有一种方法能让这个手电筒发出的光强度变得更强，就像把原来只有10个光子组成的“队伍”变成100个光子组成的“队伍”，这就是光的放大。

当实现粒子数反转后，高能级的原子会向低能级跃迁，并且在这个过程中会发射出光子。这些新发射出来的光子就像“新生力量”，它们会和原来的光子一起前进。而且，新发射的光子还会刺激其他高能级的原子也发生跃迁，产生更多的光子。就好像这些“新生力量”在不断地招募新的“士兵”，使得光子的队伍越来越庞大，从而实现光的放大。这个过程在光学谐振腔内反复进行。光在谐振腔内来回反射，每一次反射都会经过有粒子数反转的区域，就会不断地有新的光子产生并加入“队伍”，光的强度也就越来越高。

实现光放大的介质：有一些特殊的材料可以帮助实现光的放大，这些材料被称为增益介质。比如某些晶体（如红宝石）、气体（如氦 - 氖混合气体）等。以红宝石激光器为例，红宝石中的铬离子就是增益介质。当外部能量使铬离子实现粒子数反转后，这些铬离子在从高能级跃迁到低能级时就会发射光子，并且通过前面说的刺激其他离子跃迁的方式来放大光。就好像这些铬离子是一个个小“光工厂”，在合适的条件下可以源源不断地制造并增加光子。

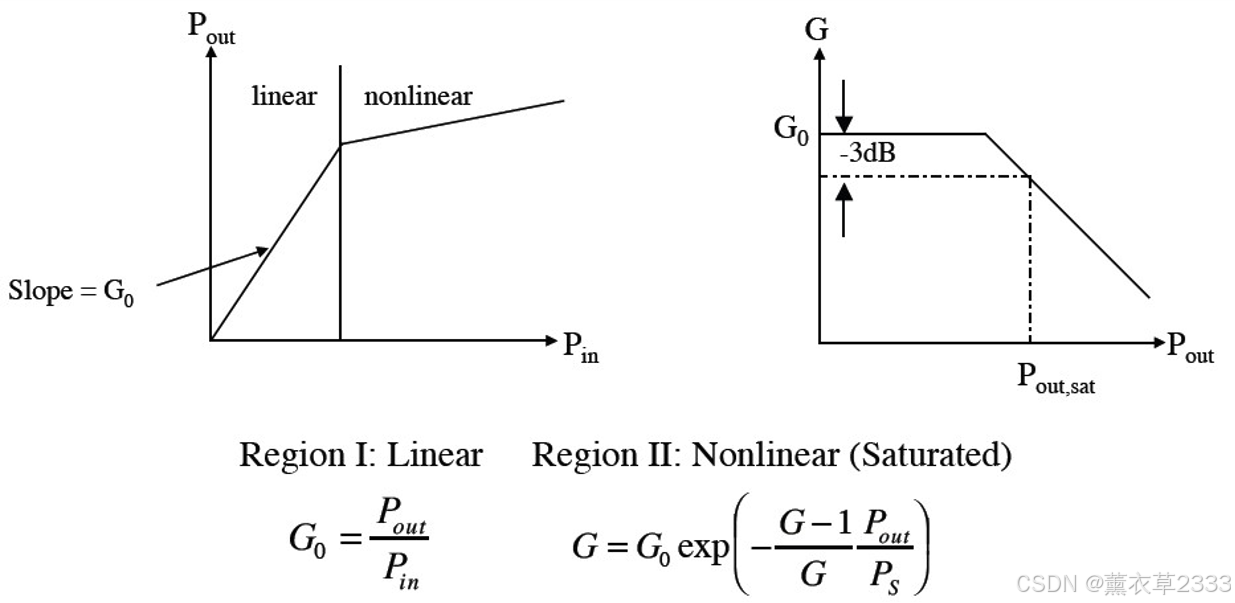

二、光放大器的工作原理

光放大器与激光器的唯一区别就是光放大器没有正反馈机制

（1）正反馈机制的理解

在光学系统里，正反馈是指光学系统输出的光信号增强了输入光信号的过程。
例如，在激光产生的过程中就用到了正反馈机制。激光工作物质（比如红宝石等）中的原子在外界能量激发下，会从低能级跃迁到高能级。当这些处于高能级的原子跃迁回低能级时，会发射光子。
这些光子在光学谐振腔内来回反射。如果光子在腔内传播时，能够不断地刺激其他处于高能级的原子产生受激辐射，使得光强不断增加，这就是正反馈。就好像一个人鼓掌，引起周围的人也跟着鼓掌，而且鼓掌的声音（光强）越来越大。
光学谐振腔两端的反射镜就起到了关键作用。它们让光子在腔内多次往返，每次往返都有可能引发新的受激辐射，使得光信号不断被放大，最终形成稳定的、强度很高的激光输出。

（2）负反馈机制的理解

以光学稳频系统为例。假设我们有一个激光光源，由于环境因素（如温度变化、机械振动等），激光的频率会发生漂移。
在这个系统中，会有一个频率参考标准（比如一个高稳定的光学谐振腔）。通过分束器等光学元件，将输出激光的一部分光信号取出，与频率参考标准进行比较。
如果激光频率发生了漂移，比较后会产生一个误差信号。这个误差信号经过处理后，会对激光产生装置（如激光器的泵浦源或者腔内的光学元件）进行调整，使得激光频率向减小误差的方向变化，也就是输出光信号的变化趋势（频率漂移）被反馈信号抑制，从而使激光频率稳定在一个特定的值附近。
就好比你在驾驶汽车，汽车速度（输出）如果超过了你设定的速度（目标值），速度监测装置会发出信号（负反馈），这个信号会让汽车的动力系统减少动力输出，从而使车速降低，保持在设定速度附近。

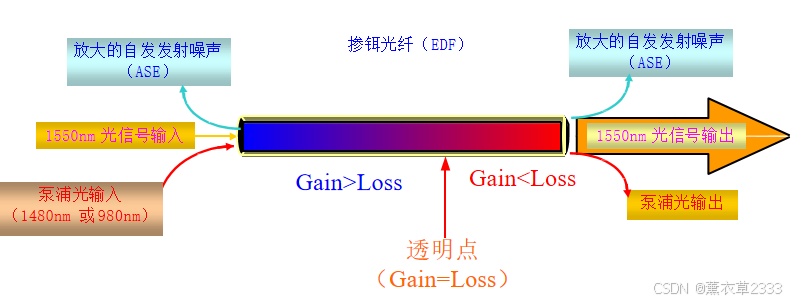

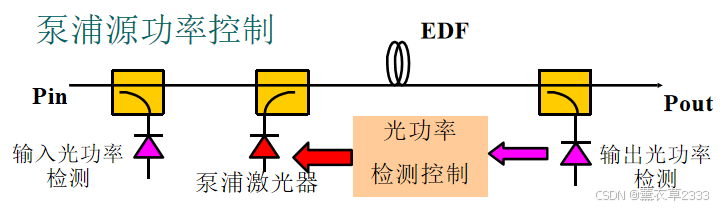

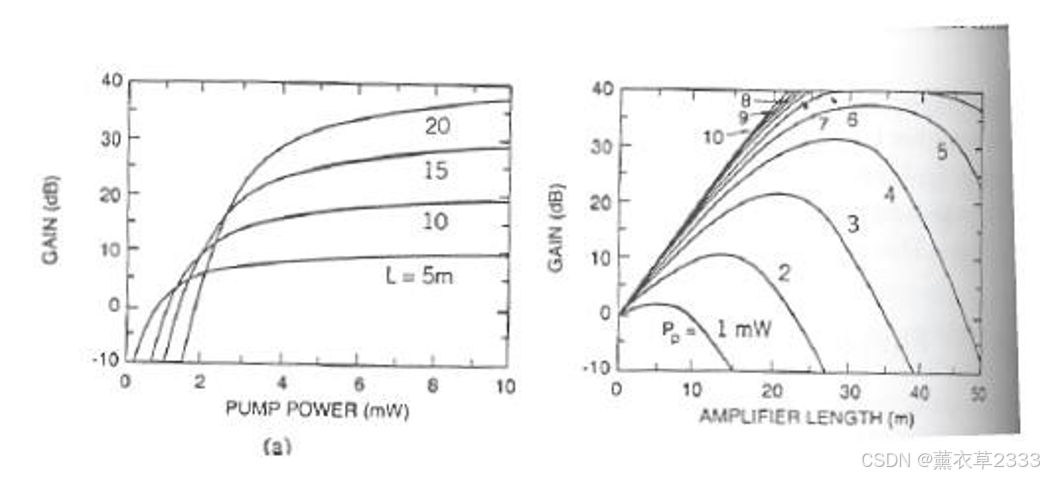

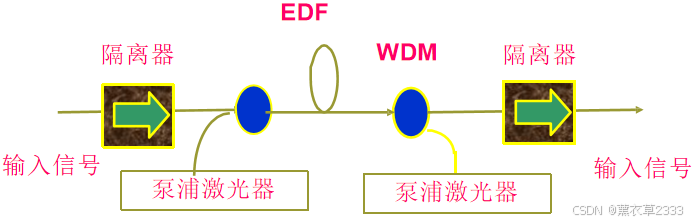

（3）泵浦的理解

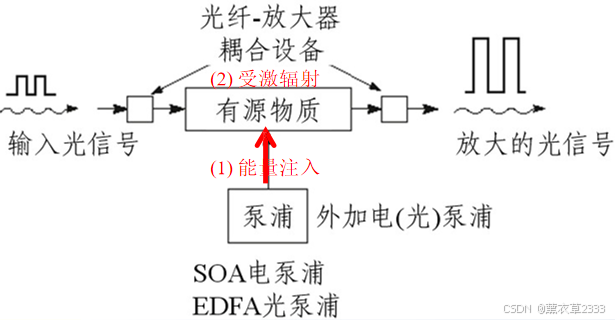

它是为了增加光放大介质中的能量粒子数反转（简单理解就是让高能级的粒子数比低能级的多），这样就能让光在通过这个介质的时候得到放大，就像给光的放大提供一个 “能量源”，让光可以在这个基础上变得更强。

（4）粒子数反转的理解

粒子数反转是一个在激光物理等领域非常重要的概念。我们先从原子的状态说起，原子有不同的能级，就像不同高度的台阶。通常情况下，原子在低能级的数量比较多，就好像大多数人都待在比较矮的台阶上。粒子数反转就是通过某种方式，让处于高能级的原子数量比处于低能级的原子数量还要多，这就好像让更多的人站到了比较高的台阶上，和正常状态相反。

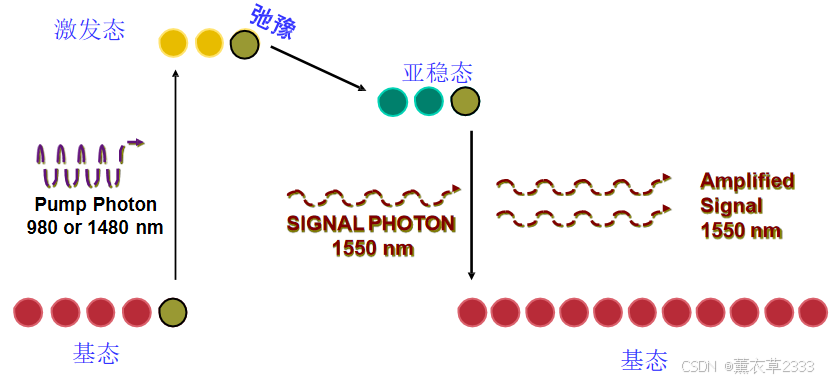

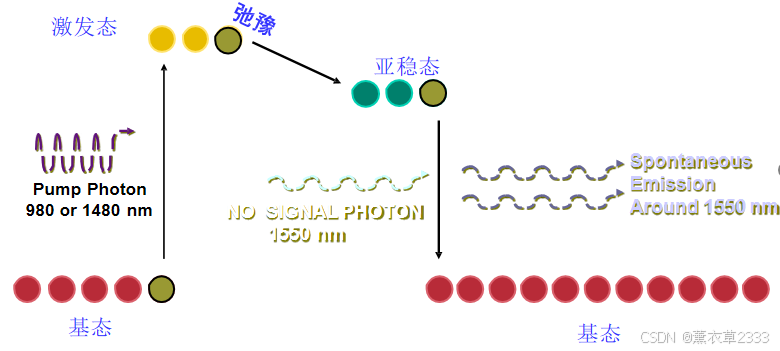

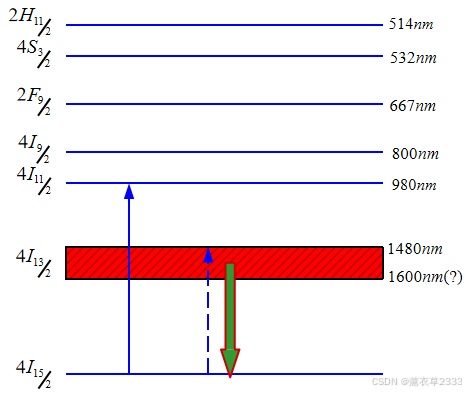

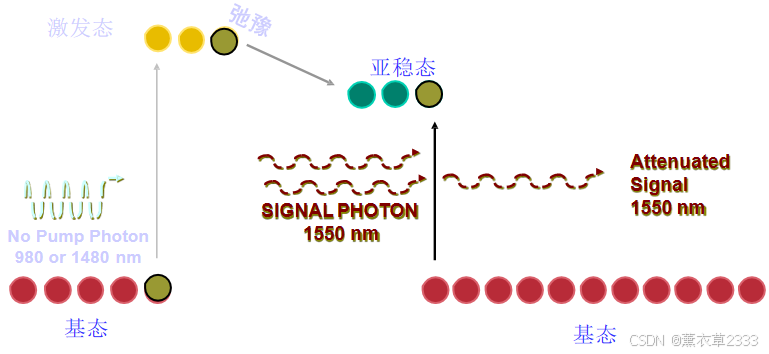

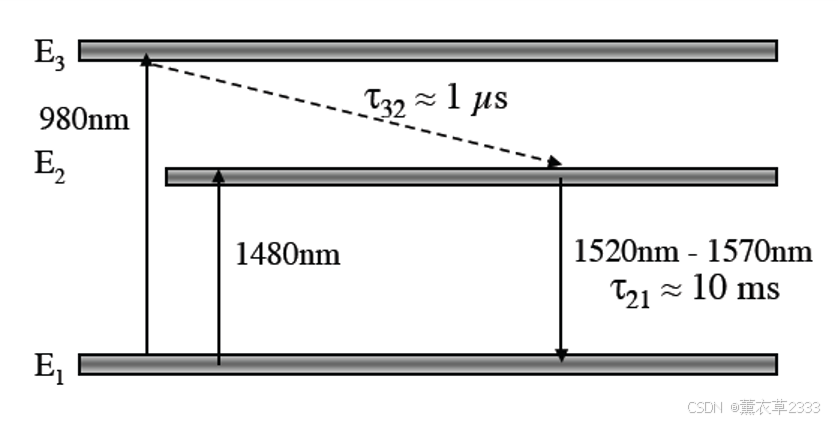

实现方式：一般是通过泵浦过程来实现。以常见的三能级系统为例，有基态（最低能级）、亚稳态（中间能级）和激发态（最高能级）。我们用外部能量（比如光照射或者电子碰撞等方式）把原子从基态“激发”到激发态。由于激发态的原子不稳定，它们会很快地跃迁到亚稳态。如果这个亚稳态的寿命比较长，就会使得亚稳态的原子数目不断积累，最终导致亚稳态（较高能级）的原子数多于基态（较低能级）的原子数，从而实现粒子数反转。

作用和重要性：粒子数反转是产生激光的关键条件之一。当实现粒子数反转后，处于高能级的原子会向低能级跃迁，并且会发射出光子。这些光子在光学谐振腔内来回反射，不断地引发其他高能级原子的跃迁，从而实现光的放大。就好像有一群处于高处的人（高能级原子），他们纷纷跳到低处，并且在跳的过程中产生了某种信号（光子），这些信号不断地被加强，最终形成了强大的激光输出。如果没有粒子数反转，原子从低能级跃迁到高能级吸收的能量和从高能级跃迁到低能级放出的能量就会很快平衡，无法实现光的持续放大，也就没有激光了。
