共阴极型数码管动态显示电路

要求：

【要求】根据下图共阴极型数码管动态显示电路，编程实现显示字符“123456”的功能。

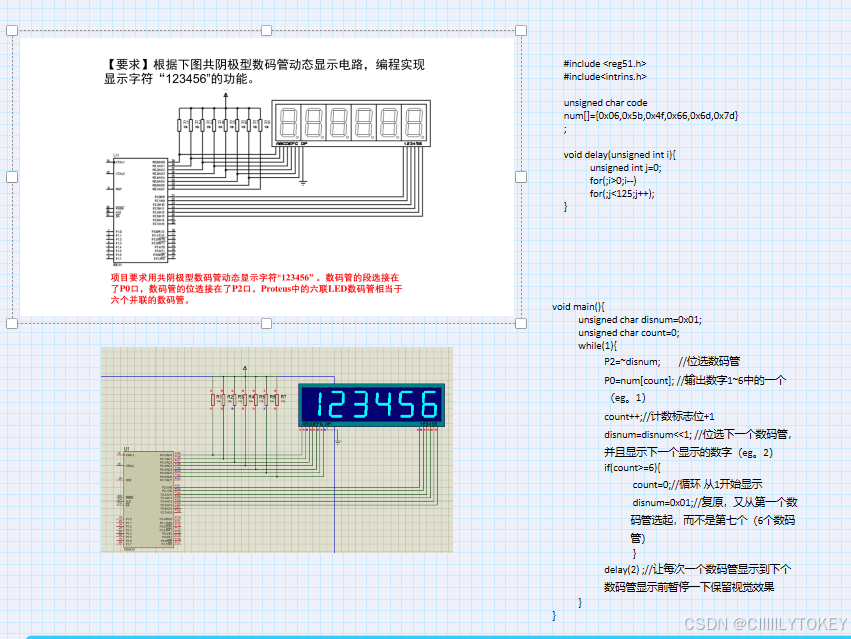

纵览图：

代码：

#include <reg51.h>

#include<intrins.h>

unsigned char code num[]={0x06,0x5b,0x4f,0x66,0x6d,0x7d};

void delay(unsigned int i){

unsigned int j=0;

for(;i>0;i--)

for(;j<125;j++);

}

void main(){

unsigned char disnum=0x01;

unsigned char count=0;

while(1){

P2=~disnum;          //位选数码管

P0=num[count]; //输出数字1~6中的一个（eg。1）

count++;//计数标志位+1

disnum=disnum<<1; //位选下一个数码管，并且显示下一个显示的数字（eg。2）

if(count>=6){

 count=0;//循环 从1开始显示

 disnum=0x01;//复原，又从第一个数码管选起，而不是第七个（6个数码管）

 }

delay(2) ;//让每次一个数码管显示到下个数码管显示前暂停一下保留视觉效果

}

}

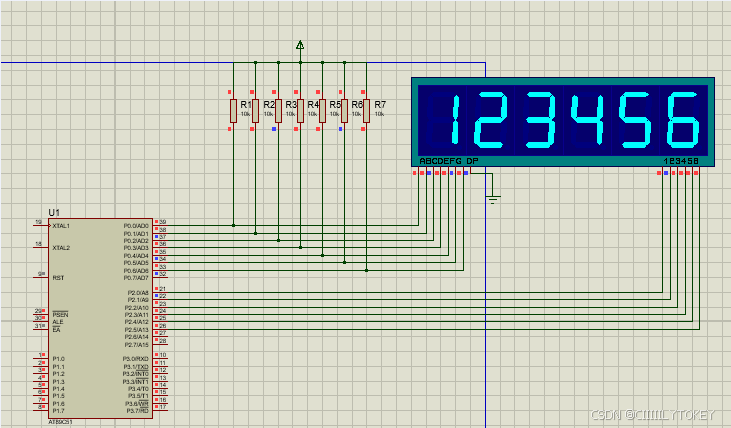

效果图：
