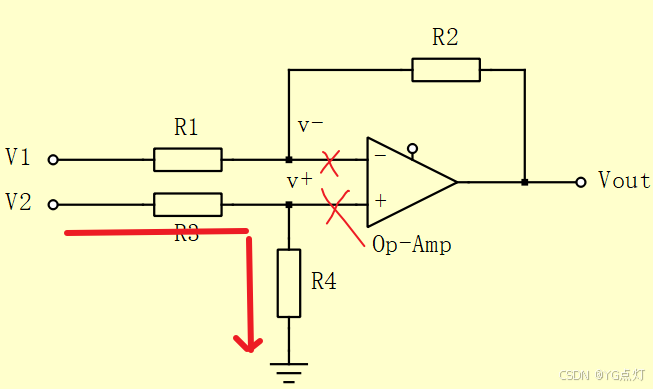

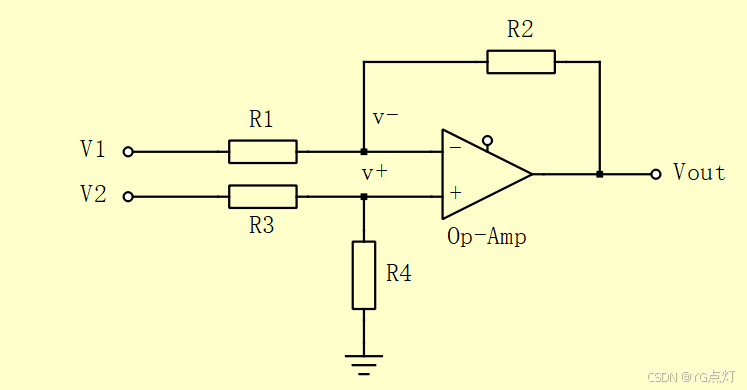

1.电路图
2.计算
虚断:
虚短:

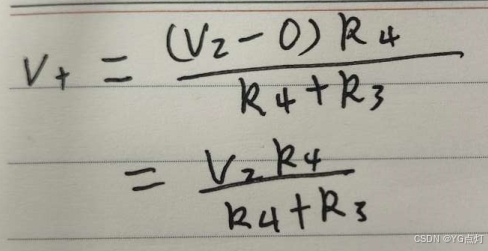

v+=v-
则流过电阻R1的电流:

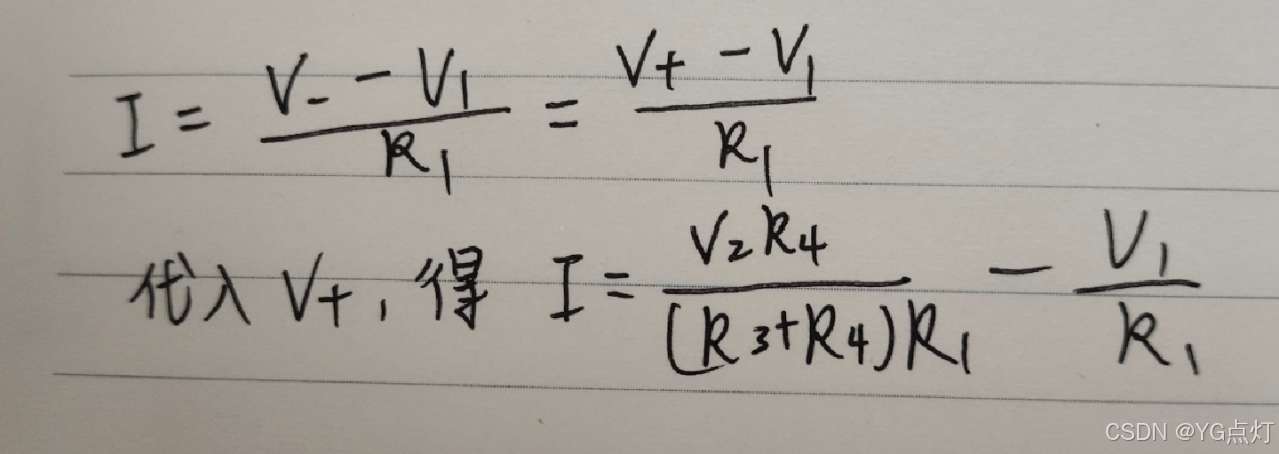

对于上图标注的回路,该回路电流就等于流过电阻R1的电流,所以根据欧姆电路就可以得到:

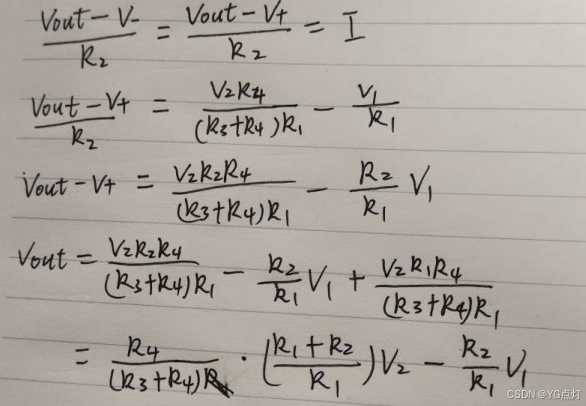

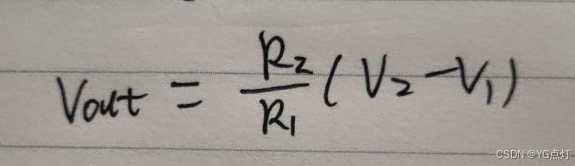

如果R3=R1,R4=R2,于是就有:
3.仿真

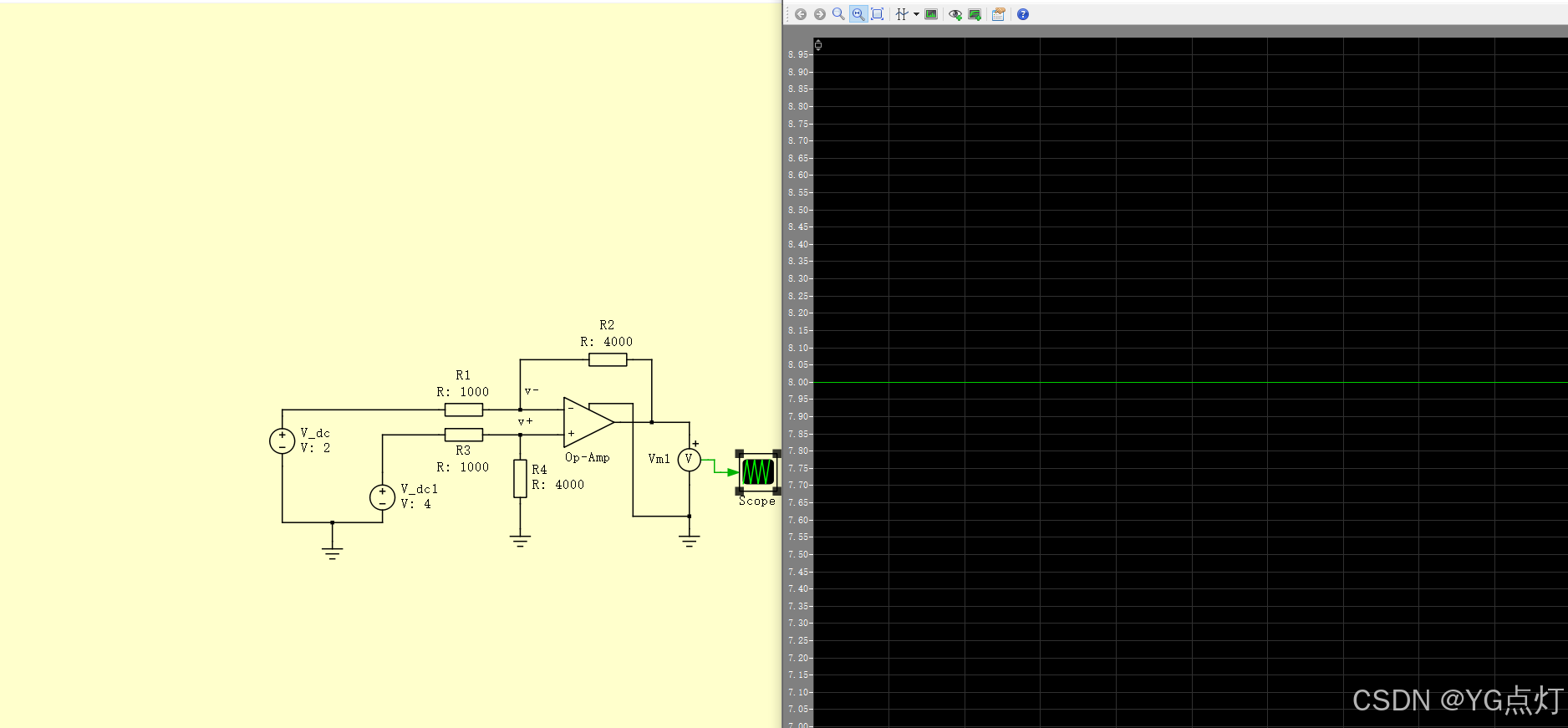

如图为仿真结果:V2-V1=2,放大倍数为4,理论计算输出为8v,仿真结果符合理论计算。
----------------------------------------------------------更新-----------------------------------------------------------------
4.添加偏置
4.1添加偏置的方法
其实就是将R4的接地端接入一个直流电压,添加直流偏置后的计算方法还是和上一样,利用虚短、续断就可以计算出来,这里就不重复推导。而且我在网上看到一种更加简单的推导方法,连接放在下面:
差分运放公式推导-运算放大器_五管差分运放零极点推导 csdn-CSDN博客

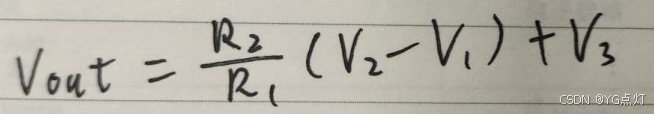

根据推导结果可以得出一个结论,所谓的偏置就是在原来基础上对电压的输出结果进行偏移:
4.2添加偏置的作用

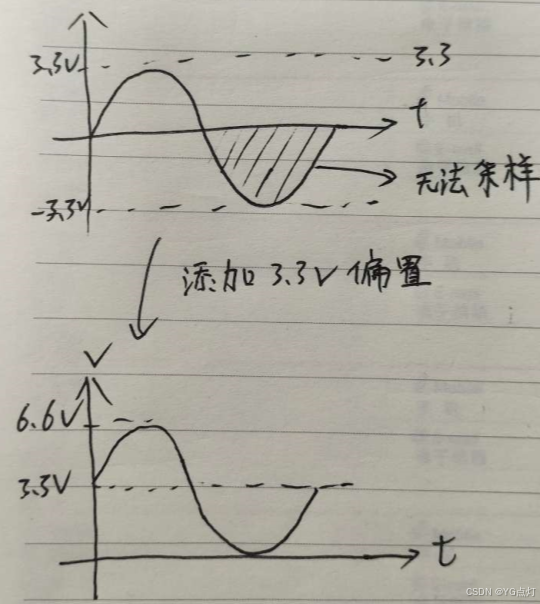

为什么要对输出电压进行偏移?比较常见的原因就是在单片机做adc采样的时候,因为大部分单片机adc没有负值采样的功能,这时候对输出的电压电流往上偏移为正值,这样单片机就能对电流电压进行采样,最后再由单片机程序处理,将偏置的值还原回去就行。
4.3仿真

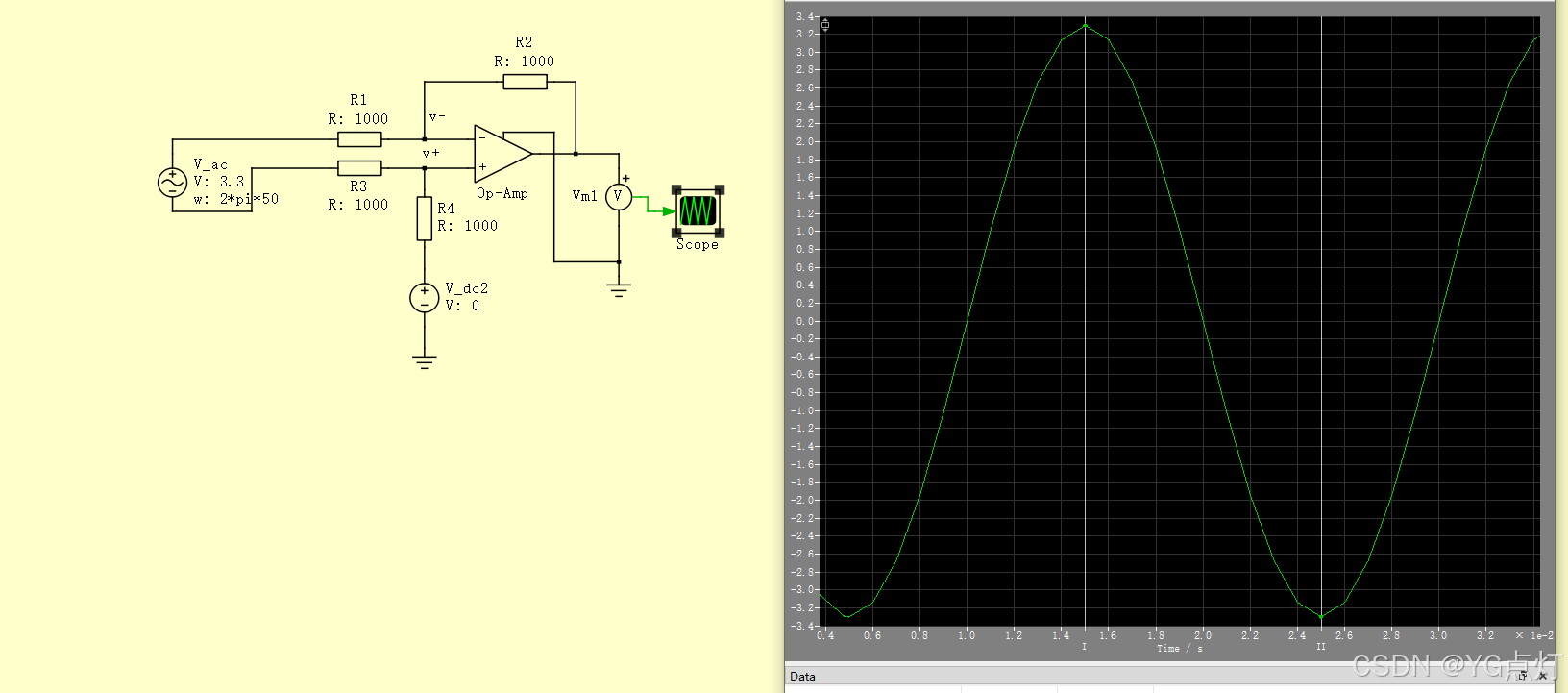

当偏置为0时:

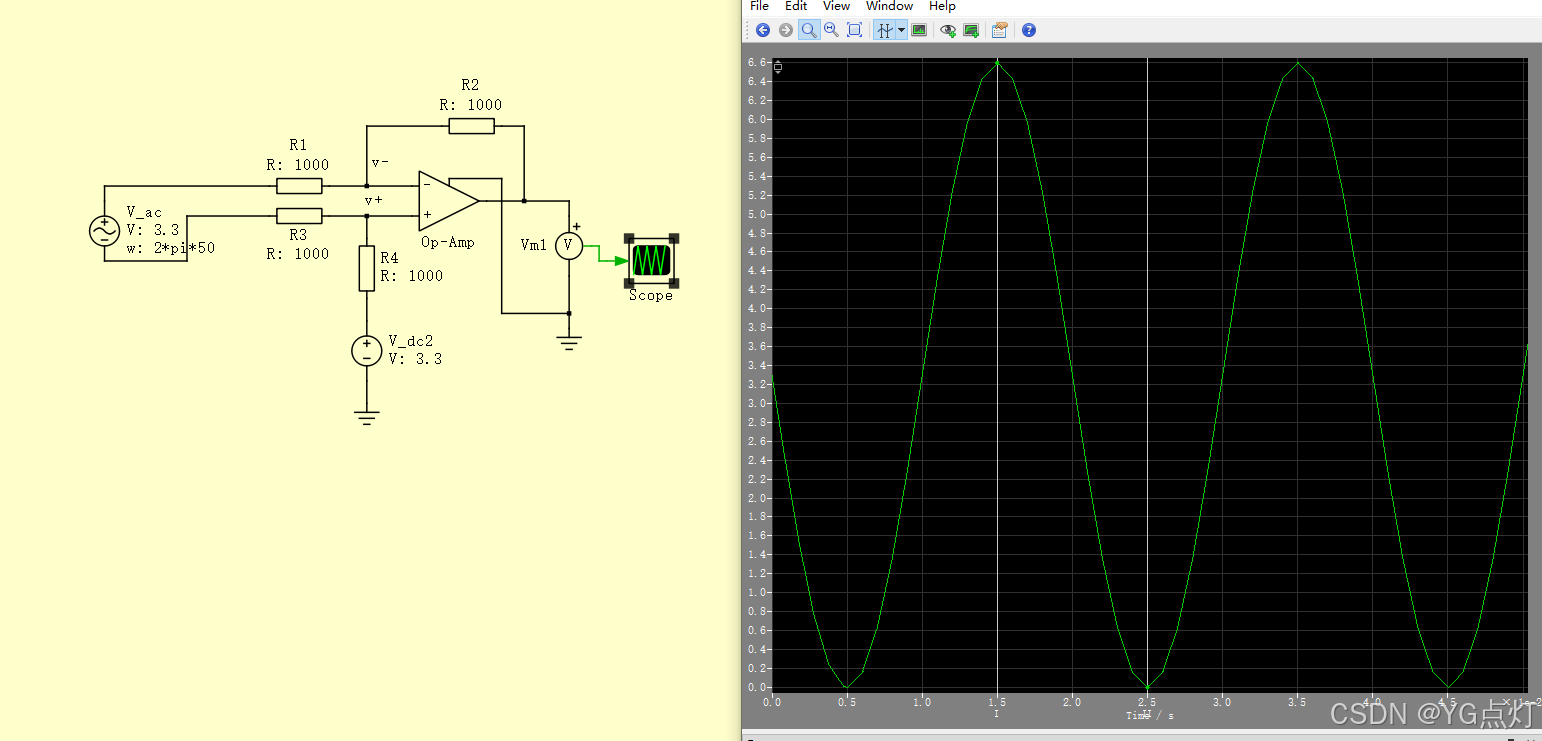

将偏置修改为3.3v
仿真结果与理论分析相符
