基于plecs的单相半波不可控整流电路仿真

1.仿真图

如果熟悉元器件的名字，直接在主界面输入对应的英文就可以找到元器件，很方便。

2.相关设置

2.1.交流电源

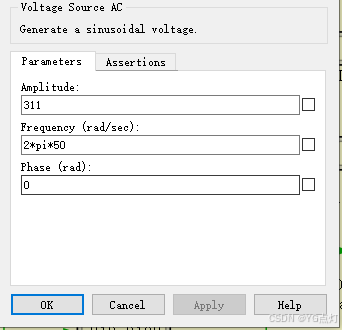

设置交流电源的有效值为220v，那对应的幅值等于有效值*根号二，即311。

2*pi*50便是50HZ

2.2 电阻阻值设置为2v

2.3 信号分解器设置为2

2.3 示波器

        Signal Multiplexer 会将多个信号显示在同一个示波器界面上，如下图所示：

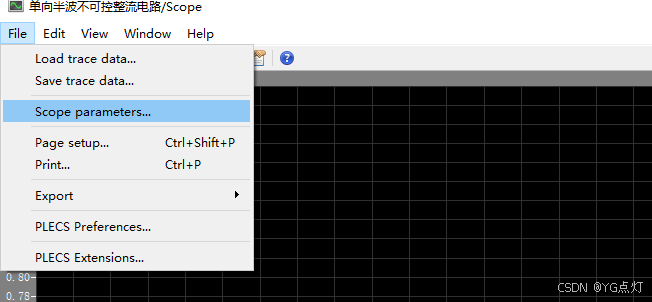

当然，我们也可以设置示波器为多通道输入，这样会显示几个独立显示界面，设置方法如下：

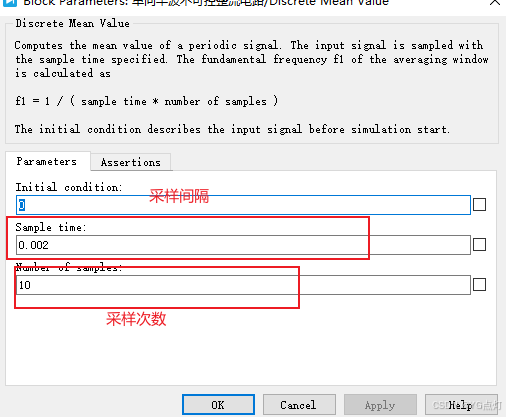

2.4 离散平均值

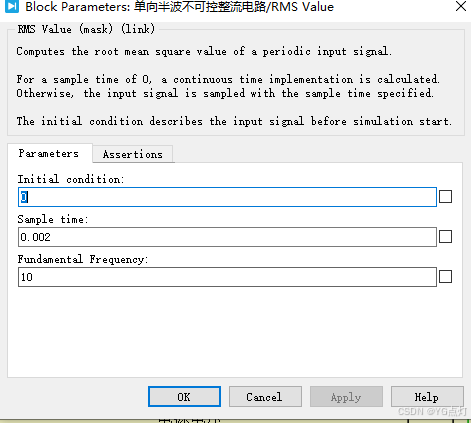

2.5 有效值

2.6 数字显示器

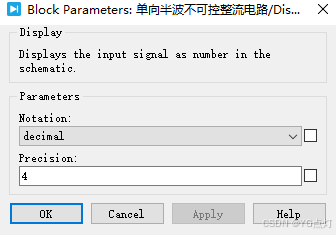

有两种显示功能，一种是上图正常数字显示，另外一种科学计数法显示。precision是显示精度。

2.7 Signal Goto 和 Signal From

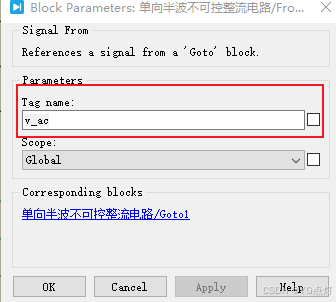

信号标签，双击元件

写入名字，标签名字一样的就是连接在一起的，使用信号标签可以简化原理图，避免大量的连线交错。

2.8  probe 信号探针

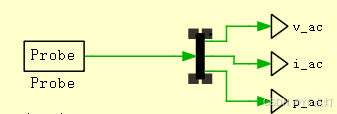

使用的方法就是将需要测量的元件拖到probe上，然后双击probe，如下图

选择添加进来的元件，然后勾选测量元件参数就行，这里我选择ac交流电源的电压、电流和功率。然后使用信号分解器将信号探针的多个信号分解出来使用。

2.9 数学运算元件

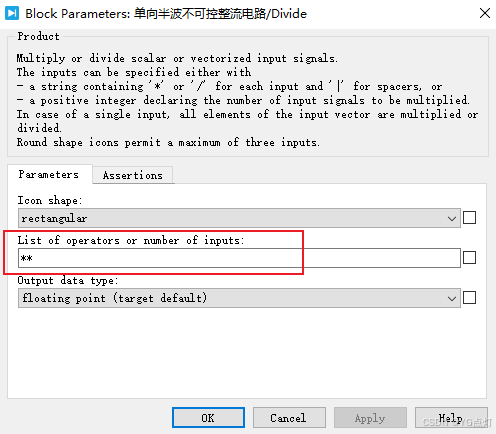

直接双击元件，就可以设置运算法则，加减乘除符号设置都大同小异

4.功率

（1）电流电压恒定：

功率=电流*电压

（2）电流电压其中一个为恒定值：

功率=恒定值*另一个的平均值

(3)电流电压均为变化值

功率=电流有效值*电压有效值

仿真的电流电压均为变化值，所以使用有效值相乘

5. 功率因数

对于存电阻电路

功率因数=整流电路输出功率/输入功率

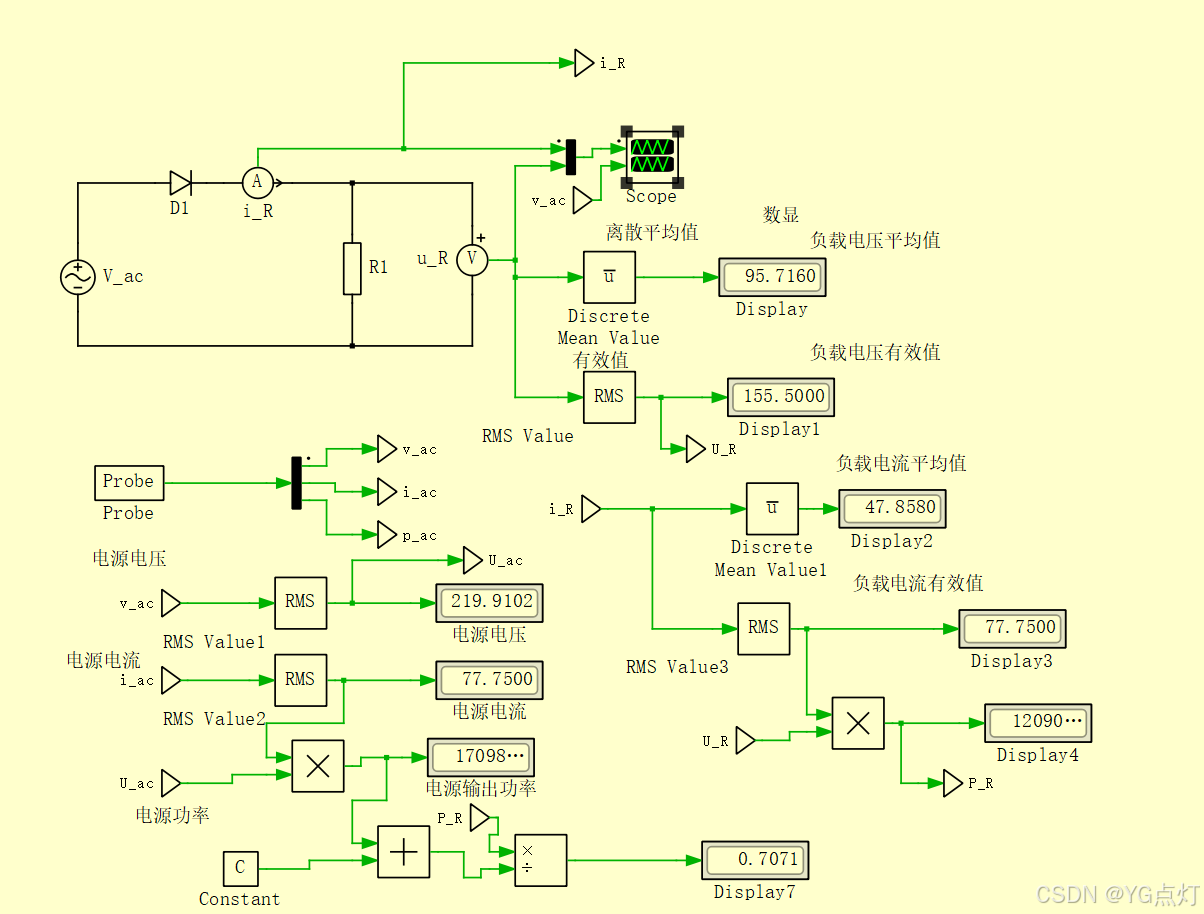

仿真电路如下

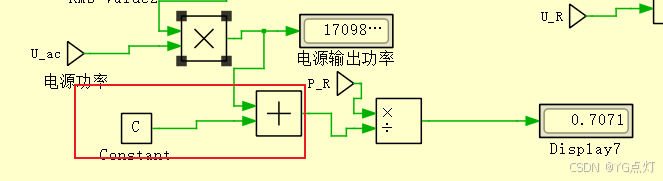

值得注意的是下面红色框的这一部分，为什么会加一个常数是为了避免除法分子出现0的情况而导致软件报错，这个数设置的很小，对仿真的结果影响可以忽略不记。

6. 仿真波形

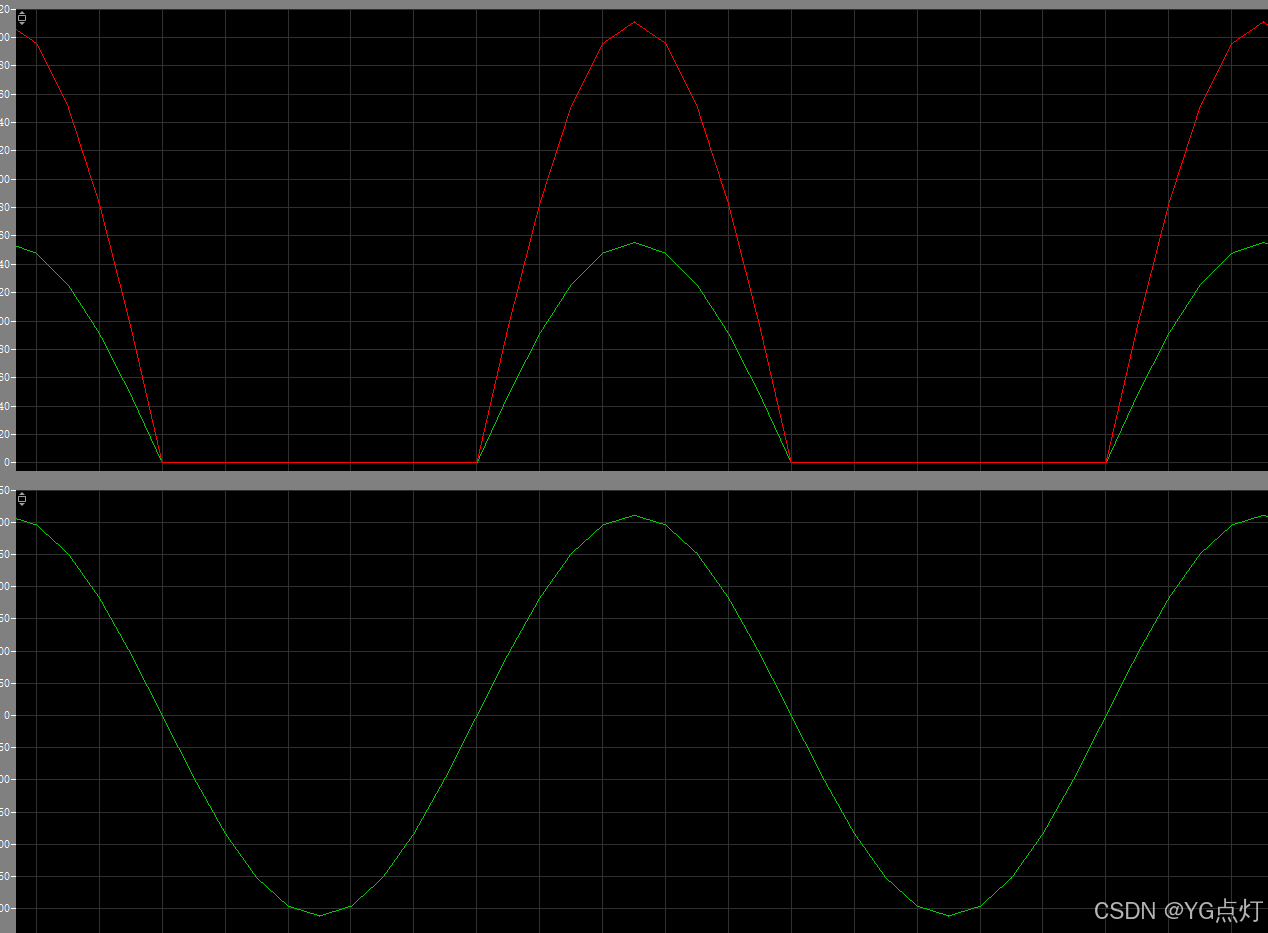

从仿真波形看到，负方向的波形全部被去掉，仅剩下正方向，从而实现的简单的ac到dc的过程。
