企业服务总线ESB

1. 企业服务总线ESB是什么？

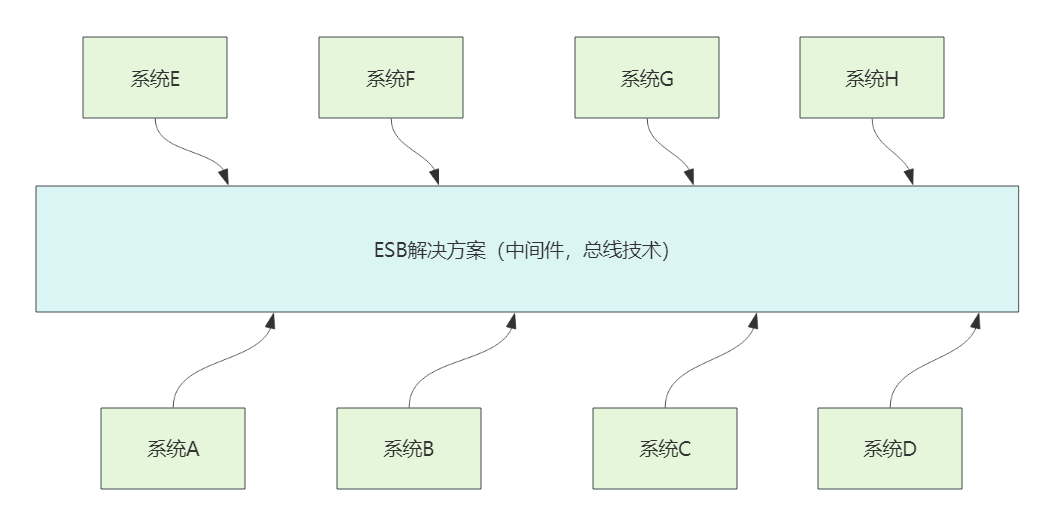

ESB(Enterprise service Bus) 是用于服务协调、编排的一个很好的通用解决方案。我们可以把服务总线当成用来连接分布式异构后端和前端系统的一种中间层软件服务，能够隐藏复杂性，简化数据处理过程。这种中间层软件服务通常被认为是一种系统集成组件，而对系统集成需求的剖析引出了服务总线的整体解决方案。

2. 企业服务总线ESB能解决什么问题？

企业服务总线（ESB，Enterprise Service Bus）是一种用于企业集成架构的中间件技术，它主要解决分布式系统中异构应用之间的通信、集成和协作问题。以下是ESB能够解决的一些核心问题：

系统间的异构性问题
在企业中，不同的应用程序可能使用不同的技术栈、协议（如HTTP、SOAP、JMS等）或数据格式（如XML、JSON）。ESB提供了一个统一的平台，通过适配器和转换机制，将这些异构系统连接起来，实现无缝通信。
点对点集成的复杂性
在没有ESB的情况下，多个系统之间可能需要建立大量的点对点连接，导致架构复杂且难以维护。ESB通过集中式消息路由和中介服务，减少直接连接，简化集成逻辑。
数据格式和协议转换
ESB能够处理不同系统间的数据格式转换和协议适配。例如，将一个系统的XML数据转换为另一个系统的JSON格式，确保数据在传输过程中保持一致性和兼容性。
松耦合和灵活性
ESB通过服务总线的设计实现了系统间的松耦合，应用程序只需与ESB交互，而无需直接依赖其他系统。这种架构提高了系统的可扩展性和灵活性，方便新增或替换服务。
消息路由和业务流程编排
ESB支持智能消息路由（如基于内容、规则或优先级的路由）和业务流程编排，能够将复杂的业务逻辑分解为多个服务调用，并按需协调执行。
可靠性和容错性
ESB通常内置消息队列、事务管理和错误处理机制，确保消息传递的可靠性。即使某个系统暂时不可用，ESB也能通过缓存或重试机制保证服务的最终一致性。
监控和管理问题
ESB提供集中的监控和管理功能，可以跟踪消息流、性能指标和系统状态，帮助企业快速定位和解决问题。
安全性
ESB可以集成认证、授权和加密机制，确保不同系统间通信的安全性，防止未经授权的访问或数据泄露。

总的来说，ESB的核心价值在于它提供了一个标准化的、可重用的集成层，降低了企业IT环境的复杂性，提高了系统的互操作性和敏捷性。不过需要注意的是，随着微服务和云原生架构的兴起，ESB在某些场景下可能会被更轻量级的解决方案（如API网关或事件驱动架构）替代。

3. 企业服务总线ESB工作原理

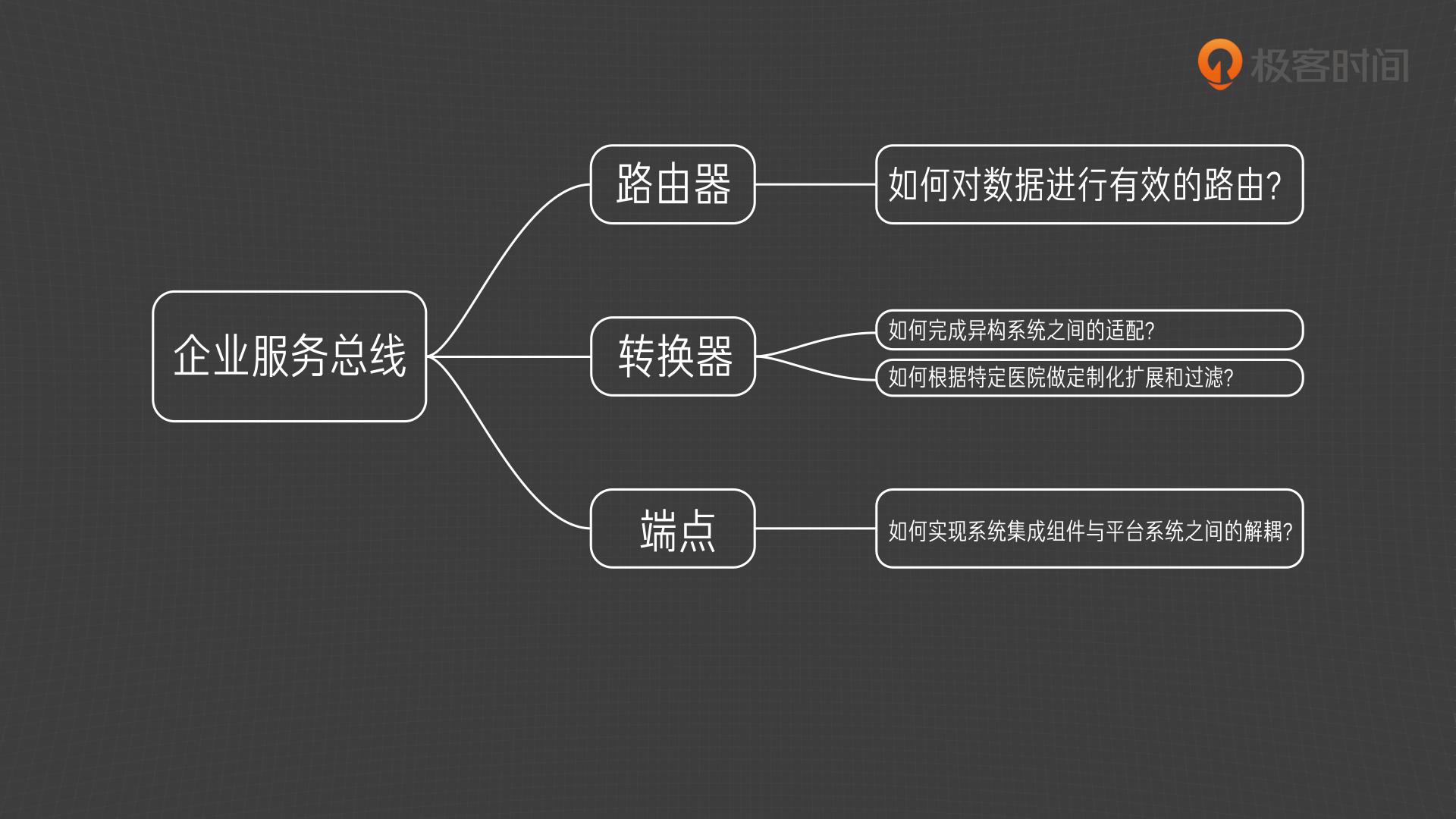

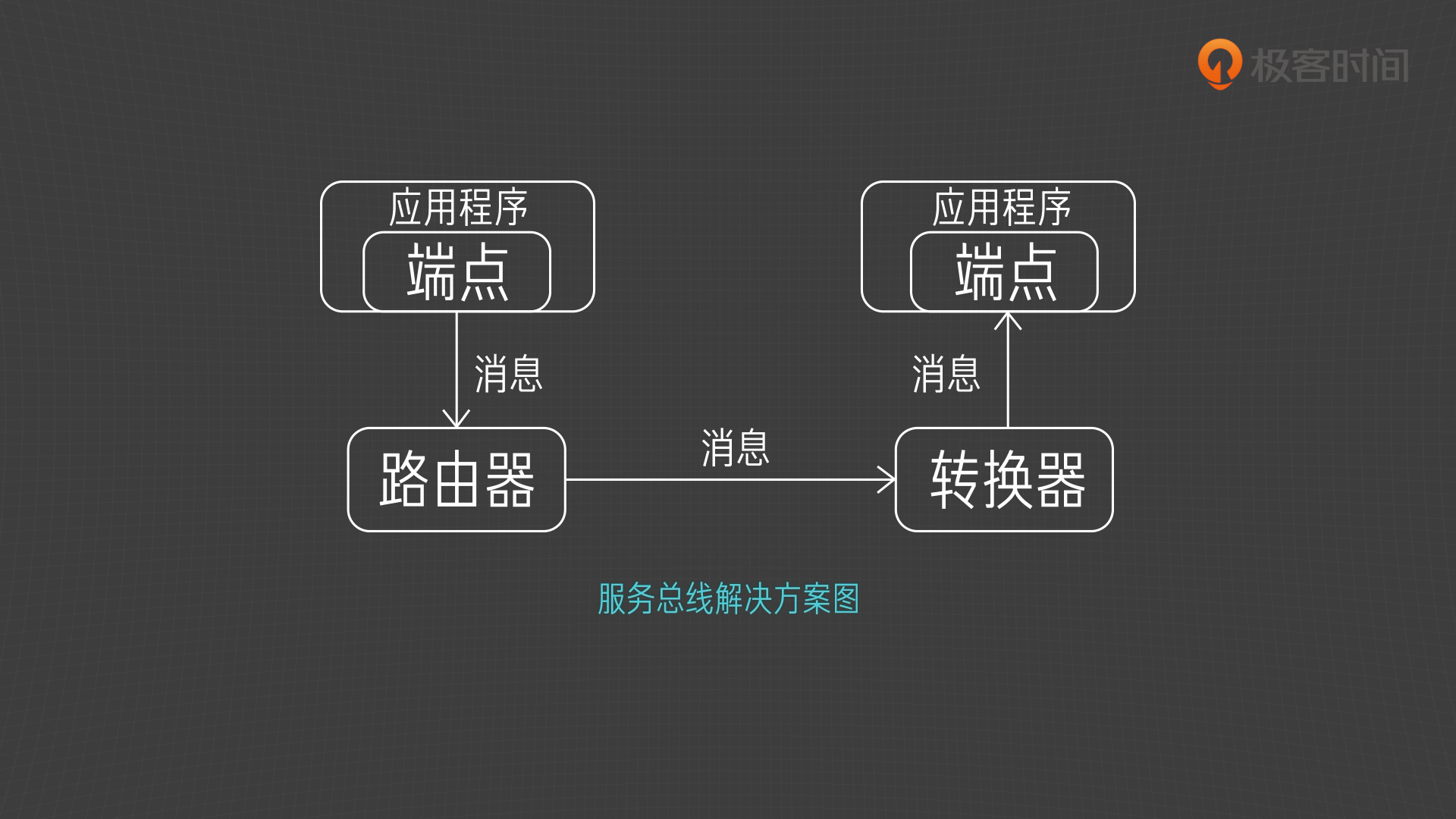

从这张服务总线解决方案图来看，我们可以知道，所有的数据都被抽象成了一种消息。而消息则在路由器、转换器和端点之间进行流转，这三者也构成了企业服务总线的三大核心组件。我们可以把这三个组件的功能和案例中的需求对应起来，就能清晰的看到每个组件能够解决什么需求

3.1 端点

定义

端点是ESB与外部系统或应用程序交互的接口，它们是服务消费者和服务提供者接入ESB的入口和出口。每个端点代表一个具体的服务或应用程序的连接点。

工作原理

服务接入：服务提供者（如ERP、CRM或数据库）通过端点将其服务暴露给ESB。端点定义了通信协议（如HTTP、JMS、FTP）和地址（如URL或队列名称）。
请求接收：服务消费者通过端点向ESB发送请求。例如，一个客户端应用程序通过HTTP端点发送订单查询请求。
协议适配：端点负责适配不同的通信协议。如果消费者使用REST，而提供者使用SOAP，端点会处理协议的初步衔接。
示例：一个端点可能是“http://esb.example.com/orders”用于接收订单请求，另一个端点可能是“jms://queue/orders”用于与消息队列系统通信。

作用

端点是ESB的“边界”，确保外部系统能够以自己的方式与ESB交互，而无需关心内部处理逻辑。

3.2 路由器

定义

路由是ESB的核心功能之一，负责根据预定义规则或动态条件，将消息从一个端点（服务消费者）传递到另一个端点（服务提供者）。

工作原理

消息接收：路由模块从输入端点接收消息（如一个XML格式的订单请求）。
规则匹配：根据路由规则决定消息的目标。例如：
- 内容路由：如果订单金额大于1000美元，发送到高级审批服务。
- 静态路由：所有订单请求都发送到固定的ERP系统。
- 动态路由：根据负载均衡选择当前最空闲的服务实例。
路径转发：路由将消息转发到目标端点，可能经过中间处理步骤（如转换器）。
响应返回：服务提供者处理完成后，路由将响应沿原路或新路径返回给消费者。
示例：一个订单请求进入ESB，路由规则检查其“地区”字段，若为“亚洲”，则转发到亚洲区域的服务器端点。

作用

路由是ESB的“交通指挥中心”，确保消息高效、准确地到达目标，避免直接点对点通信的复杂性。

3.3 转换器

定义

转换器负责在消息传递过程中对数据格式、结构或内容进行调整，以确保服务消费者和服务提供者之间能够无缝理解彼此的数据。

工作原理

数据格式转换：将输入端点接收到的数据格式转换为目标端点所需的格式。例如，将XML转为JSON，或将CSV转为对象模型。
协议转换：配合端点功能，将消息的传输协议调整为目标系统支持的协议。例如，从HTTP转换为JMS。
内容增强：在消息中添加额外信息（如时间戳、用户ID）或过滤掉不必要的数据。
错误处理：如果数据格式不匹配，转换器可能触发异常处理流程。
示例：服务消费者发送一个SOAP请求（XML格式），目标服务只接受REST请求（JSON格式）。转换器解析SOAP消息，提取关键字段（如订单ID、金额），生成JSON消息传递给目标端点。

作用

转换器是ESB的“翻译官”，消除异构系统之间的数据和协议差异，实现互操作性。

3.4 综合工作流程示例

假设一个零售系统需要将客户订单从前端应用（使用REST）发送到后端库存系统（使用SOAP）：

端点：
- 输入端点：“http://esb.example.com/submitOrder”接收REST请求。
- 输出端点：“soap://inventory.service/orders”连接到库存系统。
路由：
- ESB接收到订单请求后，检查订单中的“产品类别”字段，路由规则决定将其发送到库存系统的SOAP端点。
转换器：
- 输入端点收到JSON格式的订单数据（{“orderId”: “123”, “item”: “book”}）。
- 转换器将其转换为SOAP格式的消息（123book）。
- 输出端点将转换后的消息发送给库存系统。

库存系统处理后返回响应，ESB沿相反路径（转换器将SOAP转为JSON，路由返回给前端端点）完成交互。

3.5 总结

端点：负责系统接入和协议适配，是ESB与外部世界的接口。
路由：决定消息的流向，是ESB的调度核心。
转换器：处理数据和协议的转换，是ESB的桥梁。

4. 企业服务总线ESB的实现需要那些技术？

企业服务总线ESB的实现需要那些技术？针对java技术体系来回答

消息中间件
• 采用 Apache ActiveMQ 或 RabbitMQ 实现异步消息传递，支持JMS规范，保障消息可靠传输和事务管理。
• 使用 Apache Camel 作为轻量级集成框架，通过其丰富的组件（如direct、jms）实现消息路由、过滤和协议转换。
协议转换与适配器
• 通过 CXF 或 Spring-WS 支持SOAP/HTTP协议，结合 HTTPClient 实现RESTful服务调用。
• 自定义适配器（Adapter）连接遗留系统，例如使用JDBC适配数据库，或基于 Netty 实现TCP/UDP通信。
服务编排引擎
• 采用 BPEL（Business Process Execution Language） 或 Apache ServiceMix 实现复杂业务流程的编排，支持可视化流程设计。
• 集成 Spring Integration 实现基于配置的管道-过滤器模式，简化服务间交互。
