AD9361多片同步与相位同步(本振同步)机制详解

1 问题描述

对于需要多片AD9361同步采集的应用,例如在进行波束形成、DOA估计、MIMO等应用时,需要对所有的收发通道进行同步,保证在收发的逻辑上不会引入相位差,否则将导致误差。AD9361的同步过程可以分为基带同步和相位同步,对于基带同步,可以使用AD9361支持的多设备同步机制(multiple chips synchronization, mcs),通过硬件参考时钟和软件触发来实现多个设备同步;对于相位同步,也被称之为本振同步,虽然AD9361芯片本身没有内部的相位同步机制,但是可以使用测量相位差,后续进行补偿的方式进行同步。

2 AD9361的时钟架构

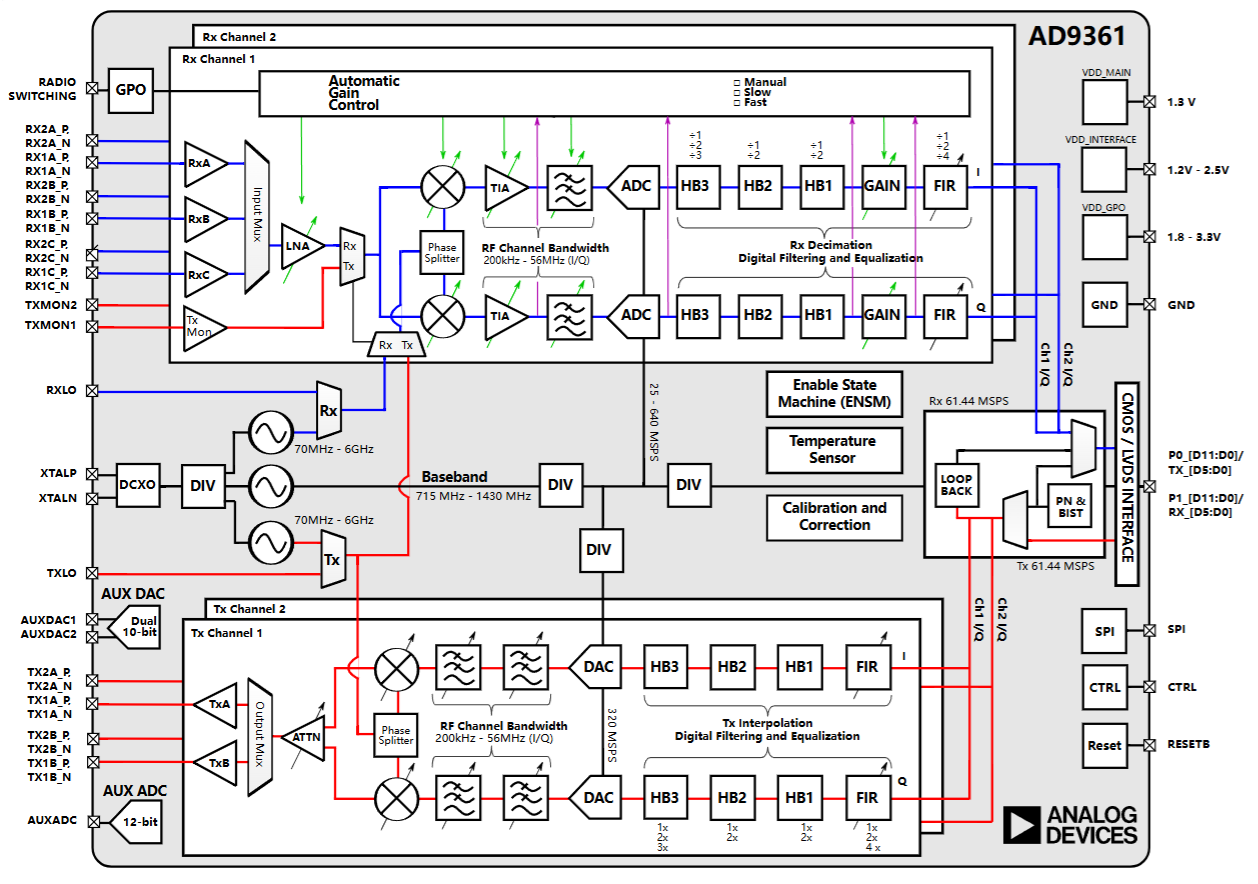

AD9361的简化框图如图所示,参考时钟(REF_CLK)从左边的XTALPXTALN引脚输入,经过3个PLL频率合成器生成3路所需要的时钟。PLL采用小数N分频器设计,意味着可以通过编程的方式,从参考时钟生成需要的时钟频率。输出的3路时钟分别为:

  • RX接收本振,可编程的输出范围是70 MHz - 6 GHz,与RXLO引脚输入的外部本振共同MUX产生最终的RX本振。
  • TX发射本振,与RX的结构类似,并且用于生成TXLO的PLL与RXLO的PLL完全相同。
  • BB基带相关信号时钟,提供ADC和DAC的采样时钟、并行数据输出时钟(DATA_CLK),可编程的输出范围715 MHz - 1430 MHz。
    • 产生ADC采样频率:25 - 640 MSPS,最大值Rx=61.44 MSPS
    • 产生DAC采样频率:320 MSPS,最大值Tx=61.44 MSPS

在这里插入图片描述

上面提到,LO时钟除了可以由PLL产生,还可以由外部引脚输入,即RXLO和TXLO引脚,并经过MUX产生最终的LO信号。我们可以把由PLL产生的LO称为内部本振,由外部输入的LO称为外部本振(Ext LO),具体使用哪个由用户的配置决定,如果不使用外部本振,可以把对应的RXLO和TXLO引脚悬空。在后面可以看到,在AD-FMCOMMS3-EBZ评估板设计中,就是把RXLO和TXLO以TP点的方式悬空设计的,不支持本振同步。而在AD-FMCOMMS5-EBZ评估板中,则是由外部的板载PLL芯片AD5355产生本振,同步输入到RXLO和TXLO引脚,这种方式可以真正实现本振同步,相比内部本振的方式具有更高的时钟精度。

因此,对于多片AD9361的同步问题,可以拆解为两部分:

  1. 基带同步:首先是参考时钟同步,需要给多片AD9361输入相同的REF_CLK,其次是通过内部的mcs机制,分别同步AD9361内部的BB、BBPLL、RF模块,这个过程需要外部的处理器驱动AD9361的SYNC_IN引脚在合适的时候产生同步脉冲。
  2. 相位同步(本振同步):即RXLO和TXLO的同步,需要给多片AD9361输入相同的外部本振。这里可能有人会问,如果不使用外部本振,而是使用相同的REF_CLK时钟源,通过内部PLL生成LO可以实现本振同步吗?答案是不行的,因为尽管使用了相同的参考时钟,但是不同AD9361的内部PLL无法保证在同一时刻锁定输出,因此不能确保输出LO是同步的。

3 硬件设计

3.1 AD9361芯片DataSheet参数

与时钟相关的引脚:

引脚编号引脚名称描述
XTALP, XTALNM11, M12参考时钟输入(差分)。可以选择由专用晶振或外部振荡器来提供。
当使用专用晶振时,连接到XTALN和XTALP中间。REF_CLK频率范围19MHz - 50MHz
当使用外部振荡器时,仅将其连接到XTALN,断开XTALP。REF_CLK频率范围10MHz-80MHZ
RX_EXT_LO_ING1外部的RXLO本振输入
TX_EXT_LO_INA12外部的TXLO本振输入
SYNC_INH5多器件同步引脚。用于同步多片AD9361的数字脉冲,应当在外部处理器中编写产生该信号的逻辑

3.2 AD-FMCOMMS3-EBZ评估板设计

节选部分AD-FMCOMMS3-EBZ评估板的官方硬件原理图,可以看到在XTALP和XTALN引脚中间,跨接了一个40 MHz的晶振。并且XTALN引脚通过一个隔直电容与外部参考时钟REF_CLK连接,对应于评估板上的SMA输入接口。

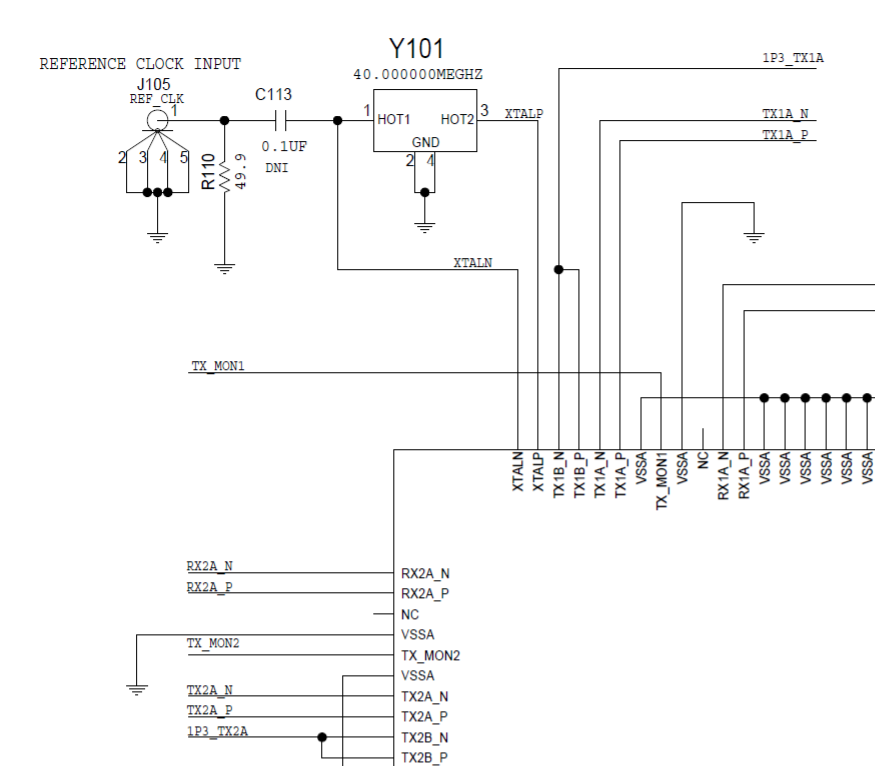

AD-FMCOMMS3-EBZ评估板外部参考时钟原理图

对于多器件同步引脚SYNC_IN,则是引出到FMC接口,并通过下拉电阻接地。当需要同步多片AD9361时,外部处理器可以通过在同一时刻拉高这些AD9361的SYNC_IN引脚,使得器件在同一时刻进行采样。

而外部本振输入引脚RX_EXT_LO_IN和TX_EXT_LO_IN,则是连接到TP(Test Point)点来引出,TP点在硬件上就是一个裸焊盘,不支持连接SMA连接器,因此对于AD-FMCOMMS3-EBZ评估板,不能像是输入REF_CLK一样输入外部本振。

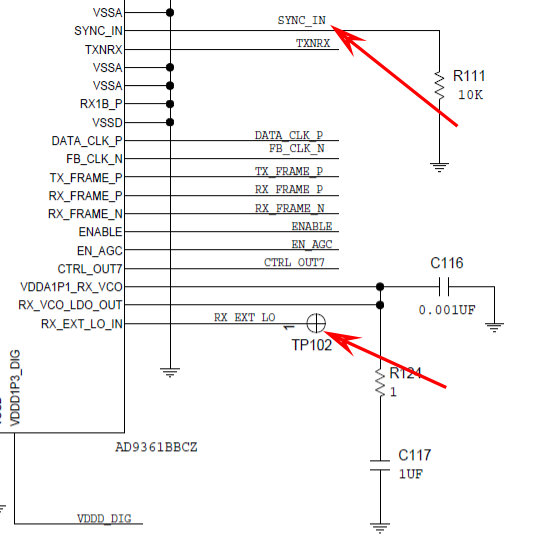

评估板SYNC_IN引脚及外部本振原理图

参考链接
AD-FMCOMMS3-EBZ Evaluation Board | Analog Devices

AD-FMCOMMS3-EBZ User Guide | Analog Devices Wiki

3.3 AD-FMCOMMS5-EBZ评估板设计

AD-FMCOMMS5-EBZ评估板直接在同一块板上集成了2片AD9361,并且板载PLL芯片ADF5355,支持为两片AD9361提供外部本振输入信号。为方便分析,我把AD-FMCOMMS5-EBZ评估板原理图中关于时钟的部分单独摘除了出来,画成了下方的框图,借助框图可以非常清晰地看到多片AD9361的同步过程:

  1. 由40MHz晶振或外部REF_CLK输入参考时钟,给ADCLK846芯片。这个芯片是一个时钟缓冲器,主要作用就是将一路时钟复制为多路输出(LVDS或CMOS),同时提供低抖动(jitter)和噪声。输入的REF_CLK被分为3份:
    • XTALN_to_A, XTALN_to_B:多片AD9361的参考时钟。
    • 5355_REF_IN:ADF5355的输入参考时钟,用于生成多片AD9361的外部LO输入。
    • REF_CLK_N, REF_CLK_P:返回FMC连接器,输入到外部FPGA处理器中,以便生成SYNC_IN信号。也就是把REF_CLK告知给FPGA,由FPGA在REF_CLK的上升沿将SYNC_IN信号输入给AD9361。这一部分是由软件控制完成的。
  2. ADF5355根据参考时钟,产生系统所需要的外部LO信号,LO的具体频率由外部处理器的SPI进行写入。注意这里的时钟频率就发生变化量了,前面的参考时钟REF_CLK的频率典型值在40 MHz左右,属于基带时钟的范畴。而经过ADF5355后生成了本振,频率范围40 MHz - 6 GHz,属于射频信号的范畴。
  3. HMC744将ADF5355生成的LO信号复制为2份,分别给到两片AD9361。

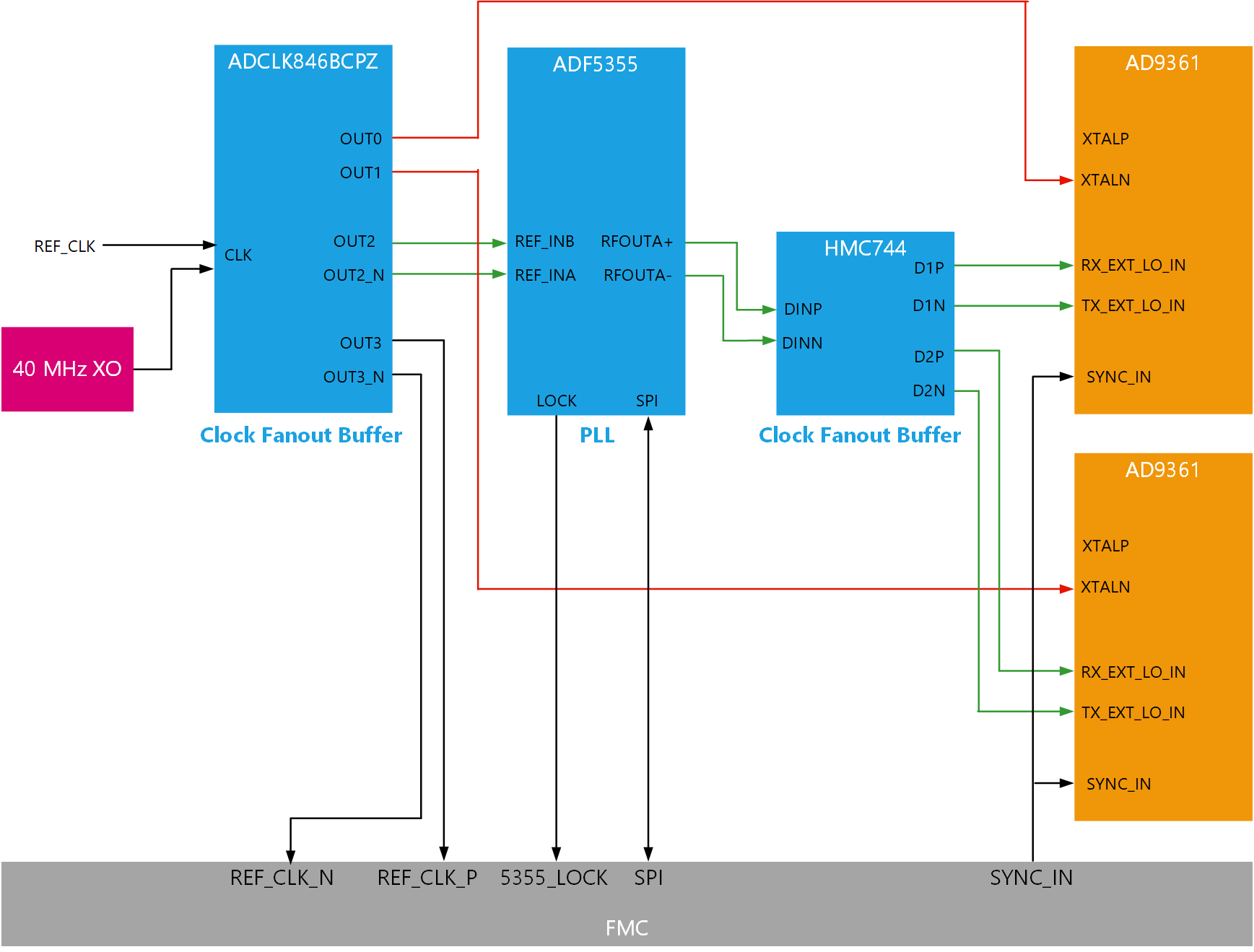

FMCOMMS5评估板原理图时钟简化框图

我们可以看到使用上面的时钟分配网络,理论上可以生成同步多片AD9361,只需要有足够多的时钟扇出缓冲,以及外部处理器需要有足够的控制引脚。至此,硬件的连线已经非常清晰了,下面的问题就是外部软件的设计,如何配置逻辑,在恰当的时刻assert生成SYNC_IN脉冲,实现多器件同步。

相关链接

ADCLK846 Datasheet and Product Info | Analog Devices

HMC744 Datasheet and Product Info | Analog Devices

ADF5355 Datasheet and Product Info | Analog Devices

4 HDL设计

system_top.v

module system_top (
    input			ref_clk_p;
    input			ref_clk_n;

    output reg		mcs_sync;
    ......
)

	always @(posedge ref_clk or negedge sys_100m_resetn) begin
        if (sys_100m_resetn == 1'b0) begin
            mcs_sync_m <= 3'd0;
            mcs_sync <= 1'd0;
		end else begin
            mcs_sync_m <= {mcs_sync_m[1:0], gpio_o[45]};
            mcs_sync <= mcs_sync_m[2] & ~mcs_sync_m[1];
    	end
    end

其中gpio_o[45]用于产生脉冲,具体对应着PS中的GPIO定义#define gpio_sync 99。由于GPIO是在PS端软件中的while循环中产生,相对于ref_clk属于慢时钟域信号,因此需要一个同步器,把脉冲同步到ref_clk的快始终域中,上面代码中的mcs_sync_ m寄存器本质上是一个同步器,用于捕获gpio_o的下降沿,并将其维持一个ref_clk周期。

其中ref_clk以差分的形式从FMC接口返回,并通过Buffer输出ref_clk信号。

IBUFGDS i_ref_clk_ibuf (
    .I (ref_clk_p),
    .IB (ref_clk_n),
    .O (ref_clk_s));

BUFR #(
.BUFR_DIVIDE ("BYPASS")
) i_ref_clk_rbuf (
    .CLR (1'b0),
    .CE (1'b1),
    .I (ref_clk_s),
    .O (ref_clk));

5 软件设计

需要注意的是,这里只考虑逻辑(No-OS)中是如何实现同步的,当然在Linux中也有对应的库来支持。

5.1 基带同步(MCS)

首先在进行器件初始化前,需要定义同步引脚main.c#L521

default_init_param.gpio_sync = GPIO_SYNC_PIN

设置好所有相关参数后,分别对两片AD0361进行器件初始化:

ad9361_init(&ad9361_phy, &default_init_param);
ad9361_init(&ad9361_phy_b, &default_init_param);

其次需要执行ad9361_do_mcs函数即可完成同步。

#ifdef FMCOMMS5
	ad9361_do_mcs(ad9361_phy, ad9361_phy_b);
#endif

ad9361_do_mcs()函数的实现位于ad9361_api.c中,核心代码如图所示:

int32_t ad9361_do_mcs(struct ad9361_rf_phy *phy_master, struct ad9361_rf_phy *phy_slave)
{
	uint32_t ensm_mode;
	int32_t step;
	int32_t reg;

    // 读取ad9361-phy的时钟延迟,写入ad9361-phy-b
	reg = ad9361_spi_read(phy_master->spi, REG_RX_CLOCK_DATA_DELAY);
	ad9361_spi_write(phy_slave->spi, REG_RX_CLOCK_DATA_DELAY, reg);
	reg = ad9361_spi_read(phy_master->spi, REG_TX_CLOCK_DATA_DELAY);
	ad9361_spi_write(phy_slave->spi, REG_TX_CLOCK_DATA_DELAY, reg);

	ad9361_get_en_state_machine_mode(phy_master, &ensm_mode);

    // 设为警报模式(Alert),停止数据传输,作同步前的准备
	ad9361_set_en_state_machine_mode(phy_master, ENSM_MODE_ALERT);
	ad9361_set_en_state_machine_mode(phy_slave, ENSM_MODE_ALERT);

	for (step = 0; step <= 5; step++) {
		ad9361_mcs(phy_slave, step);
		ad9361_mcs(phy_master, step);
		no_os_mdelay(100);
	}

    // 通过ensm_mode变量恢复同步之前的使用状态
	ad9361_set_en_state_machine_mode(phy_master, ensm_mode);
	ad9361_set_en_state_machine_mode(phy_slave, ensm_mode);

	return 0;
}

注意:在每次更改基带PLL频率、FIR使能/失能、改变TX或RX的LO设置时,都需要重新执行ad9361_do_mcs函数。

ad9361_mcs()函数位于ad9361.c中,核心代码:

int32_t ad9361_mcs(struct ad9361_rf_phy *phy, int32_t step)
{
    // 定义位掩码,用于在以下阶段启用/关闭不同的模块
	int32_t mcs_mask = MCS_RF_ENABLE | MCS_BBPLL_ENABLE |
			   MCS_DIGITAL_CLK_ENABLE | MCS_BB_ENABLE;

	switch (step) {
    // 阶段1:同步BBPLL模块(关闭TX和RX合成器,启用BB, BBPLL, RF模块)
	case 1:
		ad9361_spi_writef(phy->spi, REG_ENSM_CONFIG_2,
				  POWER_DOWN_TX_SYNTH | POWER_DOWN_RX_SYNTH, 0);

		ad9361_spi_writef(phy->spi, REG_MULTICHIP_SYNC_AND_TX_MON_CTRL,
				  mcs_mask, MCS_BB_ENABLE | MCS_BBPLL_ENABLE | MCS_RF_ENABLE);
		ad9361_spi_writef(phy->spi, REG_CP_BLEED_CURRENT,
				  MCS_REFCLK_SCALE_EN, 1);
		break;
    // 阶段2:通过GPIO控制SYNC_IN引脚生成同步脉冲
	case 2:
		if (!phy->gpio_desc_sync)
			break;
		/*
		 * NOTE: This is not a regular GPIO -
		 * HDL ensures Multi-chip Synchronization SYNC_IN Pulse Timing
		 * relative to rising and falling edge of REF_CLK
		 */
		no_os_gpio_set_value(phy->gpio_desc_sync, 1);
		no_os_gpio_set_value(phy->gpio_desc_sync, 0);
		break;
    // 阶段3:同步DIGITAL_CLK模块(启用BB, DIGITAL_CLK, RF模块,关闭BBPLL)
	case 3:
		ad9361_spi_writef(phy->spi, REG_MULTICHIP_SYNC_AND_TX_MON_CTRL,
				  mcs_mask, MCS_BB_ENABLE | MCS_DIGITAL_CLK_ENABLE | MCS_RF_ENABLE);
		break;
    // 阶段4:再次通过生成SYNC_IN引脚生成同步脉冲
	case 4:
		if (!phy->gpio_desc_sync)
			break;
		no_os_gpio_set_value(phy->gpio_desc_sync, 1);
		no_os_gpio_set_value(phy->gpio_desc_sync, 0);
		break;
    // 阶段5:关闭其他所有模块,只保留RF模块使能
	case 5:
		ad9361_spi_writef(phy->spi, REG_MULTICHIP_SYNC_AND_TX_MON_CTRL,
				  mcs_mask, MCS_RF_ENABLE);
		break;
	}

	return 0;
}

总的来说,ad9361_mcs函数通过多个步骤,完成单片AD9361芯片的同步过程:

  1. 在步骤1中关闭发射和接收合成器,配置MCS控制寄存器,启用各模块。
  2. 在步骤2和步骤3用于同步BBPLL模块:先开启BBPLL模块,步骤3通过GPIO控制同步脉冲的产生,输入到AD9361的SYNC_IN。
  3. 在步骤4和步骤5用于同步DIGITAL_CLK模块:先开启DIGITAL_CLK模块,步骤5产生SYNC_IN脉冲。

具体的在片内的同步过程是怎样进行的,可以查看UG-570 AD9361 Reference Manual Page 88。MCS控制寄存器的内容可以在UG671 AD9361 Register Map Reference Manual中查询到:这里主要用到了低4位。

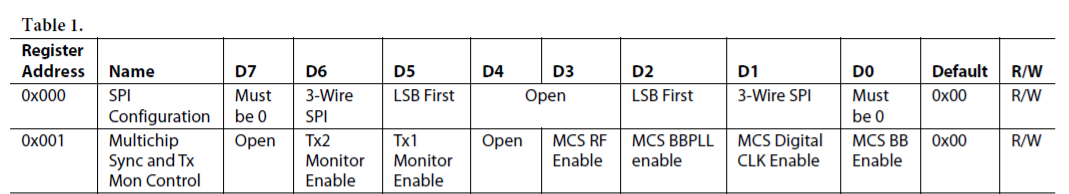

image-20241229135425166

  • D3——MCS RF Enable:设置后使得RFLO在Alert模式下保持使能状态,从而保证多片AD9361的相位关系保持恒定。
  • D2——MCS BBPLL Enable:同步多片AD9361的BBPLL,需要先写向该位bit 1,再下一阶段生成SYNC_IN脉冲。
  • D1——MCS DIgital CLK Enable:同步多片AD9361的Digital CLK,必须在BBPLL同步后才能同步Digital CLK。同步过程与BBPLL一样,先向该位写bit 1,下一阶段生成SYNC_IN脉冲。
  • D0——MCS BB Enable:同步多片AD9361的的基带。

5.2 本振同步(RF相位差补偿)

5.2.1 相位差测量

如上提到,AD9361本身不支持内部PLL的RFLO同步,也被称之为相位同步/相位对齐。有两种方法解决这个问题:

  1. 测量内部LO的相位差,并在FPGA中进行校正
  2. 使用外部LO。但是需要注意,即便使用了外部LO(例如FMCOMMS的板载ADF5355),最终的本振也不能理想同步,而是会有0或180度的相位差。(根据FMComms5 Phase Synchronization | Analog Devices Wiki

FMCOMMS板载两个射频开关,允许将任意一个AD9361的TX接回到任意一个AD9361的RX,这样就可以使用一个AD9361的TX通道作为参考基准,分别连接到两片AD9361的RX,这样就能测量得到两片AD9361的RX通道相位差。或者以一个AD9361的RX通道作为基准,测量两片AD9361的TX通道相位差。

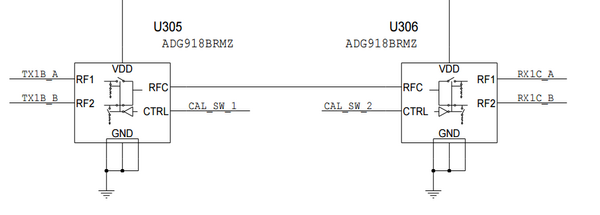

板载射频开关原理图
下面是计算AD9361-A和AD9361-B之间的RX通道相位差 Θ R X \Theta_{RX} ΘRX的过程:

首先让AD9361-A自发自收。信号经过A的TX链路的移相为 Θ T X A \Theta^A_{TX} ΘTXA,经过模拟线路后回环到A的RX端口,在A的RX链路中产生移相为 Θ R X A \Theta^A_{RX} ΘRXA。最终得到:
Θ 1 = Θ T X A − Θ R X A \Theta_1 = \Theta^A_{TX} - \Theta^A_{RX} Θ1=ΘTXAΘRXA
然后切换开关,让AD9361-A发射信号,由AD9361-B接收信号。信号经过A的TX链路的移相为 Θ T X A \Theta^A_{TX} ΘTXA,经过模拟线路后输出到B的RX端口,在B的RX链路中产生移相为 Θ R X B \Theta^B_{RX} ΘRXB。得到:
Θ 2 = Θ T X A − Θ R X B \Theta_2 = \Theta^A_{TX} - \Theta^B_{RX} Θ2=ΘTXAΘRXB
在处理器中存储相位差 Θ 1 \Theta_1 Θ1 Θ 2 \Theta_2 Θ2,并进行计算即可得到AD9361-A和AD9361-B的RX通道相位差。可以看到由于我们选取了A的TX通道作为公共参考基准,因此在计算相位差的最终表达式中该部分被抵消了,从而得到A和B的RX通道相位差。保证公式成立的前提是,A的TX端口到达A的RX端口和B的RX端口需要路径等长匹配,否则在模拟域会引起额外的相移。
Θ R X = Θ 1 − Θ 2 = ( Θ T X A − Θ R X A ) − ( Θ T X A − Θ R X B ) = Θ R X B − Θ R X A \Theta_{RX} = \Theta_1 - \Theta_2 = (\Theta^A_{TX} - \Theta^A_{RX}) - (\Theta^A_{TX} - \Theta^B_{RX}) \\ =\Theta^B_{RX} - \Theta^A_{RX} ΘRX=Θ1Θ2=(ΘTXAΘRXA)(ΘTXAΘRXB)=ΘRXBΘRXA
计算TX通道的相位差的过程也是同理,只需要以A的RX通道为基准,如下所示:
Θ T X = ( Θ T X A − Θ R X A ) − ( Θ T X B − Θ R X A ) \Theta_{TX} = (\Theta^A_{TX} - \Theta^A_{RX}) - (\Theta^B_{TX} - \Theta^A_{RX}) ΘTX=(ΘTXAΘRXA)(ΘTXBΘRXA)
参考链接Synchronizing multiple AD9361 devices | Analog Devices Wiki

5.2.2 相位补偿

以接收为例,得到两片AD9361的接收通道相位差 Θ R X \Theta_{RX} ΘRX后,以A为基准,对B的接收数据作相位补偿(校正),就可以实现相位对齐了。相位补偿有多种可以实现的方式,例如直接对基带信号进行移相等,官方提出了IQ RotationIQ Correction方法。这里简单介绍IQ Rotation的方法。

假设由B通道接收到的IQ信号为
I ( t ) = c o s ( ω t ) Q ( t ) = s i n ( ω t ) I(t) = cos(\omega t) \\ Q(t) = sin(\omega t) I(t)=cos(ωt)Q(t)=sin(ωt)
我们的目的是让其移相 ϕ = − Θ R X \phi = -\Theta_{RX} ϕ=ΘRX,使得移相后的IQ信号与A对齐。
I ′ ( t ) = c o s ( ω t + ϕ ) Q ′ ( t ) = s i n ( ω t + ϕ ) I'(t) = cos(\omega t + \phi) \\ Q'(t) = sin(\omega t + \phi) I(t)=cos(ωt+ϕ)Q(t)=sin(ωt+ϕ)
分解后可以得到
I ′ ( t ) = c o s ( ω t ) × c o s ( ϕ ) − s i n ( ω t ) × s i n ( ϕ ) Q ′ ( t ) = s i n ( ω t ) × c o s ( ϕ ) + c o s ( ω t ) × s i n ( ϕ ) I'(t) = cos(\omega t) \times cos(\phi) - sin(\omega t) \times sin(\phi) \\ Q'(t) = sin(\omega t) \times cos(\phi) + cos(\omega t) \times sin(\phi) I(t)=cos(ωt)×cos(ϕ)sin(ωt)×sin(ϕ)Q(t)=sin(ωt)×cos(ϕ)+cos(ωt)×sin(ϕ)
代入原始的IQ信号表达式:
I ′ ( t ) = I ( t ) × c o s ( ϕ ) − Q ( t ) × s i n ( ϕ ) Q ′ ( t ) = I ( t ) × s i n ( ϕ ) + Q ( t ) × c o s ( ϕ ) I'(t) = I(t) \times cos(\phi) - Q(t) \times sin(\phi) \\ Q'(t) = I(t) \times sin(\phi) + Q(t) \times cos(\phi) I(t)=I(t)×cos(ϕ)Q(t)×sin(ϕ)Q(t)=I(t)×sin(ϕ)+Q(t)×cos(ϕ)
接下来可以写为矩阵形式:
[ I ′ ( t ) Q ′ ( t ) ] = [ cos ⁡ ( ϕ ) − sin ⁡ ( ϕ ) sin ⁡ ( ϕ ) cos ⁡ ( ϕ ) ] [ I ( t ) Q ( t ) ] \left[ \begin{array}{c} I'\left( t \right)\\ Q'\left( t \right)\\ \end{array} \right] =\left[ \begin{matrix} \cos \left( \phi \right)& -\sin \left( \phi \right)\\ \sin \left( \phi \right)& \cos \left( \phi \right)\\ \end{matrix} \right] \left[ \begin{array}{c} I\left( t \right)\\ Q\left( t \right)\\ \end{array} \right] [I(t)Q(t)]=[cos(ϕ)sin(ϕ)sin(ϕ)cos(ϕ)][I(t)Q(t)]
至此,在RX接收信号后,只需要一个 2 × 2 2 \times 2 2×2的矩阵乘法就可以补偿接RX通道的相位。需要注意的是,在FPGA中定点实现时,这种方法可能会导致输出的幅值超出ADC的最大分辨率(最大量程),造成溢出。因此可以采用缩放的方式进行处理,具体方法参见I/Q Rotation | Analog Devices Wiki

参考链接

I/Q Rotation | Analog Devices Wiki

I/Q Correction | Analog Devices Wiki

参考链接

Synchronizing multiple AD9361 devices | Analog Devices Wiki

FMComms5 Phase Synchronization | Analog Devices Wiki

Synchronization of two AD9361 devices for DoA Estimation Applications No MCS via XTALN, not RXLO - Q&A - Design Support AD9361/AD9363/AD9364 - EngineerZone

Synchronization of TX ports of two AD-FMCOMMS5 - Q&A - Design Support AD9361/AD9363/AD9364 - EngineerZone

PDF | Phase Synchronization Capability of the Analog Devices FMComms5 and DoA Estimation

Digital Interface Timing Verification | Analog Devices Wiki

关于AD9361的多芯片同步的问题 - 数字IC设计讨论(IC前端|FPGA|ASIC) - EETOP 创芯网论坛 (原名:电子顶级开发网) -

analogdevicesinc/libad9361-iio: IIO AD9361 library for filter design and handling, multi-chip sync, etc.

I/Q Rotation | Analog Devices Wiki

I/Q Correction | Analog Devices Wiki

analogdevicesinc/libad9361-iio: IIO AD9361 library for filter design and handling, multi-chip sync, etc.

I/Q Rotation | Analog Devices Wiki

I/Q Correction | Analog Devices Wiki
