H3C网络设备 实验二：搭建两个局域网，使两个局域网相互通信（路由器，固定ip）

实验内容

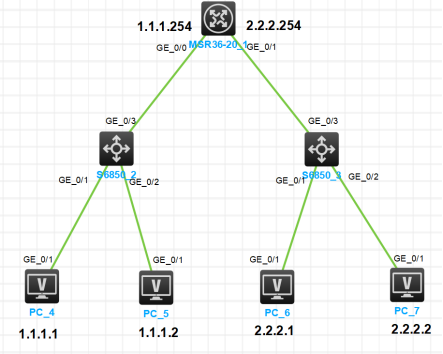

1、网络拓补

2、配置计算机IP地址

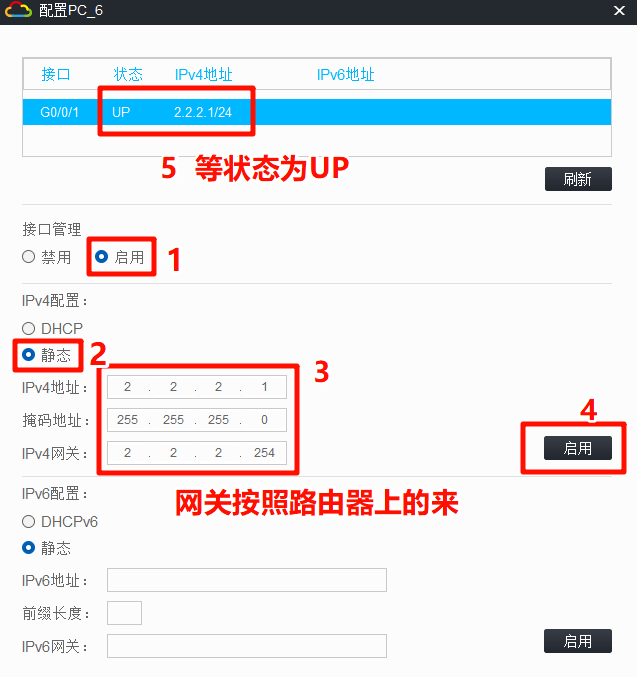

鼠标右键点击对应PC，点击配置

所有的PC按照下图顺序配置即可

3、配置路由器

鼠标双击点击路由器进入命令窗口。

<H3C>sys    		# TAB键 自动补齐命令
<H3C>system-view	# 进入系统视图
System View: return to User View with Ctrl+Z.
[H3C]int g 0/0 # 完整命令为 interface GigabitEthernet 0/0
[H3C]dis int brief	# 查看端口状态 完整命令为display interface brief

Brief information on interfaces in route mode:
Link: ADM - administratively down; Stby - standby
Protocol: (s) - spoofing
Interface                         Link Protocol Primary IP      Description
GE0/0/0                           UP   UP       --
GE0/0/1                           UP   UP       --
GE0/0/2                           DOWN DOWN     --
GE0/0/7                           DOWN DOWN     --
GE0/0/8                           DOWN DOWN     --
GE0/0/9                           DOWN DOWN     --
GE0/0/10                          DOWN DOWN     --
InLoop0                           UP   UP(s)    --
NULL0                             UP   UP(s)    --
REG0                              UP   --       --
Ser0/0/3                          DOWN DOWN     --
Ser0/0/4                          DOWN DOWN     --
Ser0/0/5                          DOWN DOWN     --
Ser0/0/6                          DOWN DOWN     --

# 对端口0/0/0 设置网关
[H3C]int g 0/0/0 # 进入端口 完整写法interface GigabitEthernet 0/0/0
[H3C-GigabitEthernet0/0/0]ip address 1.1.1.254 24	# 配置网关地址
[H3C-GigabitEthernet0/0/0]undo shutdown	# 激活处于管理性关闭状态的接口
[H3C-GigabitEthernet0/0/0]quit			# 退出该接口
[H3C]

# 对端口0/0/1 设置网关
[H3C]int g 0/0/1
[H3C-GigabitEthernet0/0/1]ip address 2.2.2.254 24
[H3C-GigabitEthernet0/0/1]undo shutdown
[H3C-GigabitEthernet0/0/1]quit
[H3C]

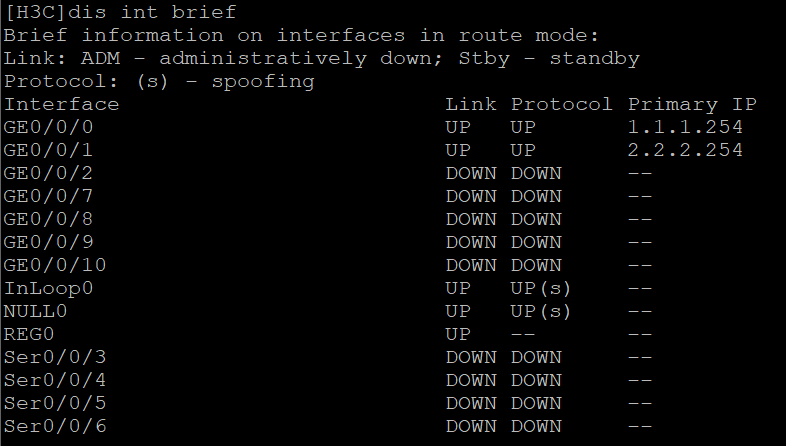

最后检查一下接口状态dis int brief
完整命令为display interface brief

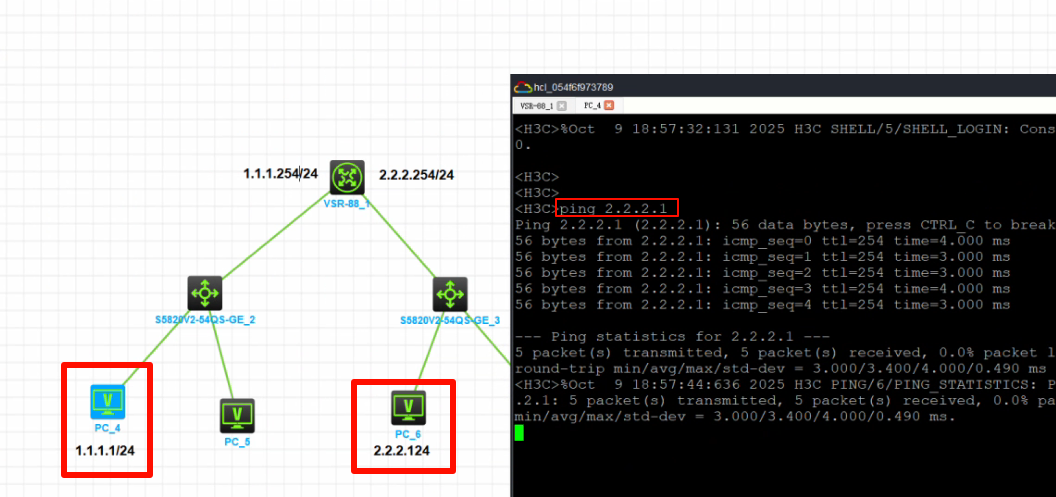

4、尝试是否能ping通

测试1.1.1.1向2.2.2.2通信测试，ping 2.2.2.1

5、重点命令总结

命令	命令简写	含义
system-view	-	从用户视图进入系统视图
int g 端口号	interface GigabitEthernet 端口号	进入特定千兆以太网接口的配置模式
ip address IP地址 子网掩码	-	分配IP地址
display interface brief	dis int brief	查看端口状态

相关知识

为什么要用交换机才可以ping通？

核心思想：两个局域网需要使用路由器才能ping通，是因为它们处于不同的逻辑网络，而路由器是专门设计用来连接不同网络的设备。

邮局比喻：为什么需要路由器？
想象有小区A和小区B

• 小区A：地址范围是幸福路1-100号（对应192.168.1.0/24）
• 小区B：地址范围是平安街1-100号（对应192.168.2.0/24）

交换机就像每个小区内部的邮递员：

• 幸福路的邮递员只熟悉幸福路内部的投递
• 平安街的邮递员只熟悉平安街内部的投递

路由器就像两个小区之间的邮局：
知道如何把信件从一个小区转发到另一个小区
维护着“路由表”——知道幸福路的信要转到哪个邮路

交换机 vs 路由器的根本区别

特性	交换机	路由器
工作层次	数据链路层（Layer 2）	网络层（Layer 3）
寻址依据	MAC地址	IP地址
处理的数据单元	帧	数据包
广播处理	转发广播	隔离广播
网络范围	同一局域网内	不同网络之间

总结

两个局域网需要用路由器才能ping通的根本原因是：

1. 逻辑网络隔离 - 不同子网在逻辑上是独立的
2. IP协议规则 - 主机只会将跨网段流量发给网关
3. 广播域隔离 - 路由器阻止广播扩散，保护网络性能
4. 路径决策 - 路由器基于IP地址做出转发决策

简单来说：交换机让同一栋楼里的邻居可以互相串门，而路由器让不同小区的人能够互相拜访。
