I-PEX 极细同轴线缆在高速 MIPI 摄像头中的设计指南

原创于 2025-12-16 20:02:25 发布 · 777 阅读

CC 4.0 BY-SA版权

文章标签：

随着嵌入式视觉与智能设备的快速发展，高速摄像头和 MIPI 接口越来越成为主流设计的核心部件。而在高速 MIPI 信号传输中，线缆互连方案的信号完整性、EMI 抗扰性与机械可靠性直接关系到图像质量与系统稳定性。I-PEX 作为极细同轴线缆和连接器领域的先驱品牌，其细同轴线缆和 CABLINE® 系列连接方案为高速摄像头 MIPI 线路设计提供了行业优选方案。

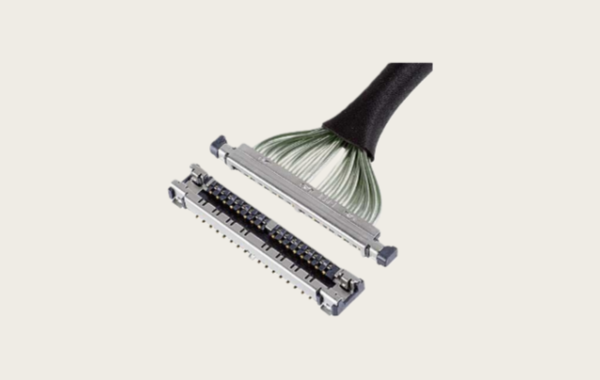

📌 产品概述：I-PEX 细同轴线缆与 CABLINE® 系列

I-PEX 极细同轴线缆及对应的 CABLINE® 系列连接器是专为高速差分信号设计的互连解决方案。自 1996 年推出世界首款极细同轴连接器以来，I-PEX 不断扩展产品线，支持不同间距、不同布局与高速协议需求。该系列产品可适配各种高速接口设计，包括 MIPI 摄像头数据通道、USB4、PCIe 甚至更高速应用场景。其极细同轴电缆结合精密连接器能够在空间受限产品中保持高速稳定传输。

🛠️ 为何选择极细同轴线缆用于 MIPI 摄像头？

在高速 MIPI CSI-2 或 C-PHY 等数据通道设计中，细同轴线缆相较于传统柔性平板线（FFC/FPC）具有明显优势：
●高带宽支持：可以满足多通道高速传输对信号完整性的高要求。
●优异抗干扰性能：全屏蔽设计提高了抗 EMI 能力，在复杂产品环境中降低误码率。
●更长线缆布线能力：相比 FPC，细同轴线缆可提供更灵活更长的 MIPI 线路设计。
●空间适配灵活：结合不同类型的连接器（如水平插拔、垂直出线等），适应多种设备内部结构。
总之，采用 I-PEX 极细同轴线缆连接 MIPI 摄像头模块，能够提升系统稳定性、提高可布线长度和抗干扰表现，是专业设计工程师常用的方案。

📌 选型和兼容与替代方案参考及建议

在 MIPI 摄像头高速互连设计中，选择合适的 I-PEX 细同轴方案需要考虑信号速率、占用空间、线路长度与系统兼容性等多方面因素：
🔎 1. 根据数据速率需求选型
●中高速 MIPI CSI-2（例如 4–6 Gbps/Lane 级别）
可选择低间距款或标准极细同轴连接方案，如基本款 CABLINE®-CA 系列，用于常见 MIPI 摄像头通道。
●更高带宽需求（更长线缆或更高通道数）
如果项目需要更长距离的 MIPI 线路或更复杂的信号拓扑，可考虑配备增强屏蔽或更高速支持的线缆版本。具体可通过调查表或技术支持确认详细规格。
📐 2. 机械空间与接插件方向兼容
●空间受限、垂直布线设计
可选用如 CABLINE®-UA II 等垂直出线的极细同轴线缆连接器，其体积更小巧，可用于窄缝内出线，适应更多体积受限的智能设备内部布局设计。
●水平插拔或 PCB 平面布线
标准水平插拔型如 CABLINE®-CA 系列非常适合用于 PCB 间平行连接，提高设计一致性。
📦 3. 替代与兼容建议

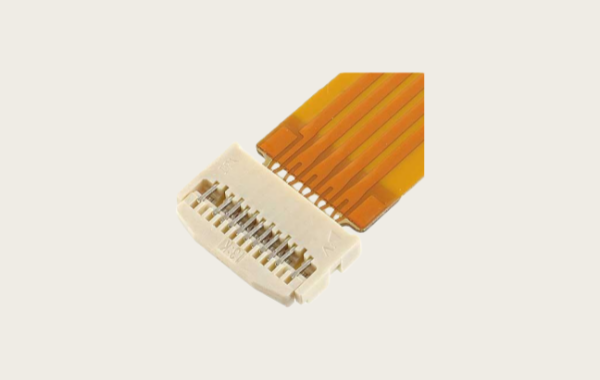

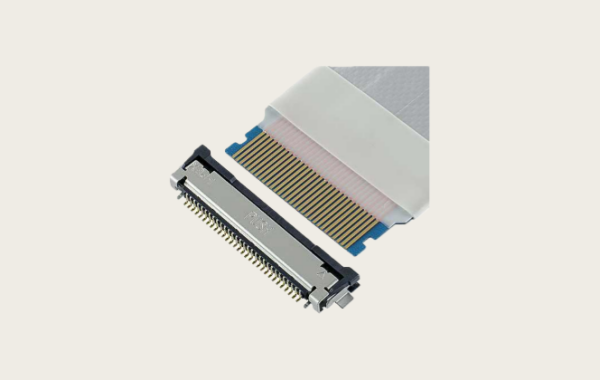

在原始设计采用普通柔性线缆（如 FFC）无法满足电磁兼容性或高速传输需求时：
●建议替换为极细同轴线缆解决方案，特别是在 MIPI 摄像头需要更长连接距离或更高抗干扰水平时。
●注意匹配摄像头模块的 I/O 接口标准及板端阻抗要求，确保细同轴线缆与 PCB 端的设计匹配。
●对于特殊信号拓扑，提前咨询供应商获取对应线缆长度、PIN 排布和方向匹配建议，以实现最佳信号质量。

🧠 高速 MIPI 设计中的细同轴线缆部署建议

高速 MIPI 摄像设计不仅仅是选择一个高速线缆，更要结合整套电路设计、阻抗控制和机械可靠性考虑。建议：
●在 PCB 设计阶段预留足够的接插件焊盘空间与机械支撑位置。
●为避免信号串扰，细同轴线与其他高频线之间保持适当间距。
●对于不同环境温度下的性能变化，选型时考虑线缆与连接器材料的可靠性等级。

I-PEX 的细同轴线缆与 CABLINE® 系列连接方案在高速 MIPI 摄像头设计中具备显著优势：良好的高速传输性能、抗干扰能力和灵活空间适配性。通过合理选型与兼容替代方案参考建议，工程师可以有效提高系统整体质量，使高速视觉数据传输更稳定可靠。在实际设计中，结合具体的信号速率要求与机械空间限制选择合适方案，是实现高性能 MIPI 摄像系统的关键。
