protues仿真技巧——工程剪辑

在设计电路时，时常会发现一个问题，就是部分电路重合度很大，而且如果重合的地方比较复杂，会使开发的效率变低。而且对于我这种初学者而言，大多数电路图其实大致相同，所以很有必要学会工程剪辑这一技巧，提高自己的学习效率和工作效率。
工程剪辑的作用就是把大的原理图中通用部分进行剪辑保存，在以后的设计中设计人员直接拿来调用即可，可以类比代码编写过程中把一些常用的方法封装成函数，这样就可以最大地利用之前的设计成果，提高设计效率。
单片机控制系统的原理图中最小系统就是一种典型的应用。

工程剪辑保存步骤

以下介绍步骤；

1. 打开一个protues ISIS项目，选择其中重复较高的电路

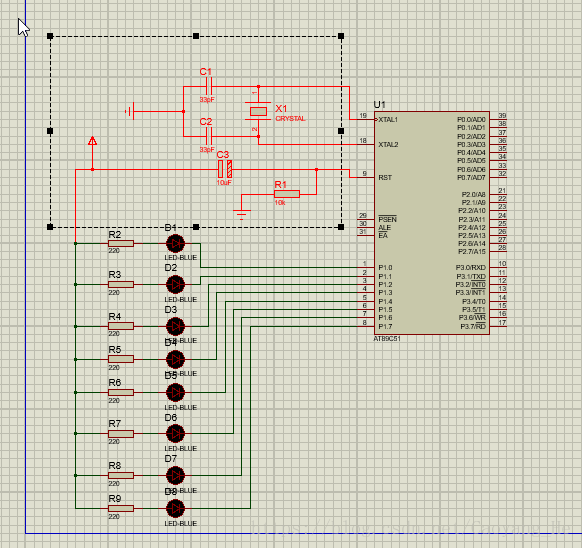

   如图是一个基于51单片机的流水灯电路图，其中晶振部分是比较常用的，为了下次不再花时间进行挑选器件和设计电路，于是保存下来

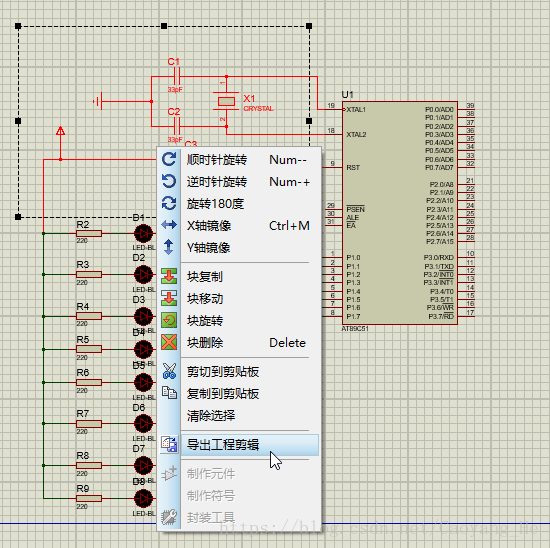

2. 右键选择“导出工程剪辑”

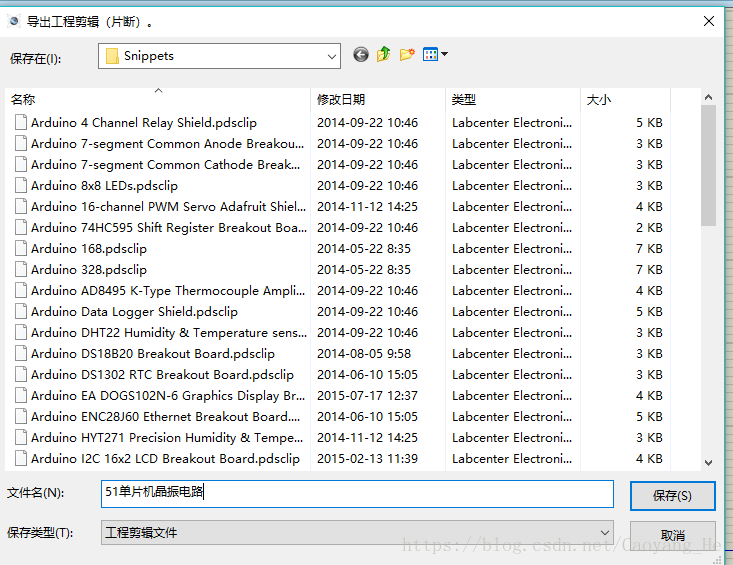

3. 在弹出的对话框中输入保存部分电路的名字，点击保存
