一、IP包头

1、涵义详解

1、IP大小范围

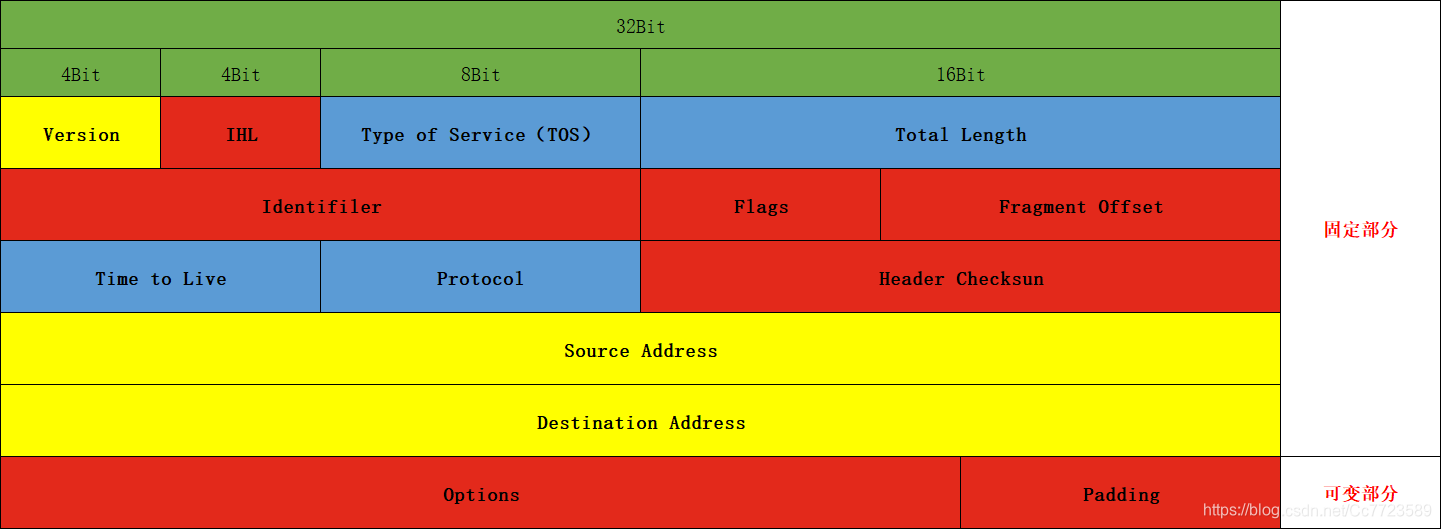

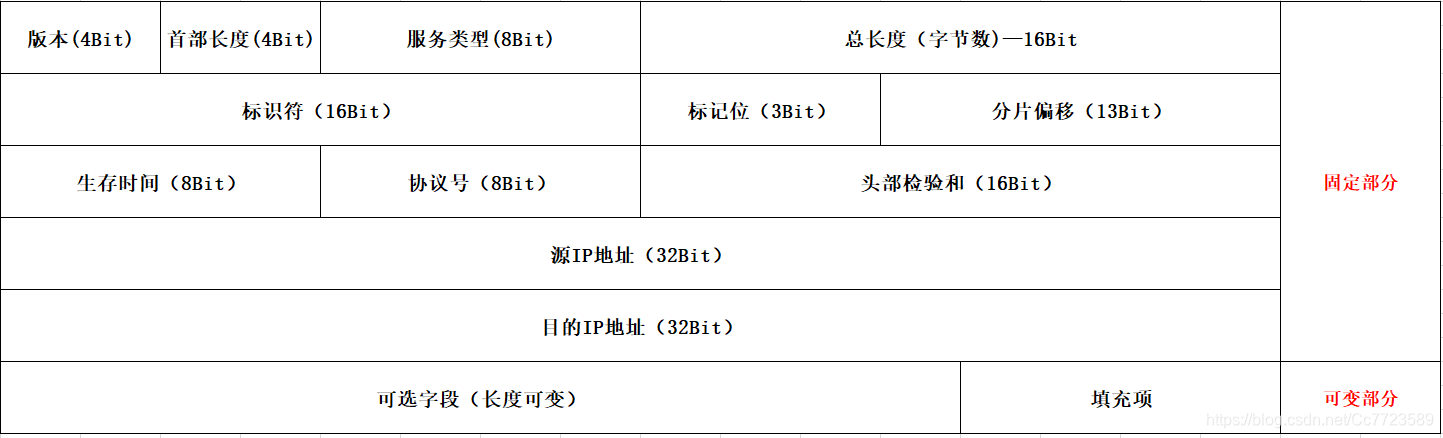

2、第一行（32Bit）

3、第二行（32Bit）

4、第三行

5、第四行

6、第五行

7、第六行

二、TCP报头

三、UDP报头

---

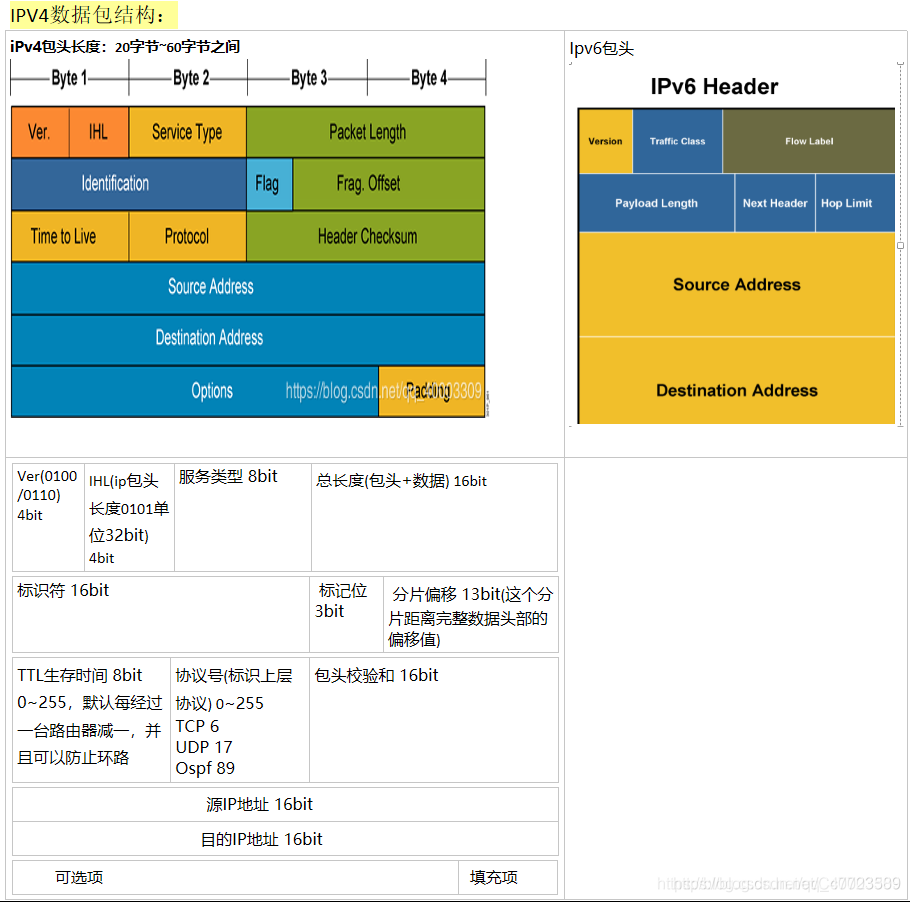

一、IP包头





1、涵义详解

1、IP大小范围

--当Options=0时，1行是4字节  共4×5=20字节

--当IHL=1111（15）时，15×4=60字节

所以IPv4的大小范围为 20字节~60字节



2、第一行（32Bit）



• Version（版本）——4Bit

表示IP的版本号

默认值为0100表示IPv4 如果为0110表示IPv6

• IHL（首部长度）——4Bit

表示IP首部的总长度。

默认值0101=5       5X32/8=20字节 表示普通的IP报头长度为20字节

当首部长度最大15（1111）时， 15×32/8=60  字节

• Type of Service（服务类型）——8Bit

对我们的数据或流量进行一个标记

也称为TOS

标记流量后，可以进行QOS QOS差分服务用该字段

QOS：可以做数据过滤、数据限速——这种叫服务质量

针对一些用户，牺牲掉一部分用户的资源，为更重要的用户提供更优质的服务。

对流量标记有三种方法

1、IPP 8bit标记流量只用了前3个（只能区分8种流量），后5个bit没用

2、DSCP 区分服务代码点 标记流量用来前6个（可以区分64种服务），后2个bit用于ECN

3、PHB 前两者兼容，21种（8+12+1）



• Total Length（总长度）——16Bit

IP报头 + data

表示整个IP数据包的长度，以字节为单位，最长为65535

3、第二行（32Bit）

• Identification （标识符）——16Bit

在3层对流量进行区分、标记。  （如果数据是基于UDP传输的，因为UDP没有序列号不能进行差错控制，所以需要在IP报文中支持差错控制——要把所有分片的数据进行重组）

通常每发送一份报文该值+1，该值在数据分片时，会复制到每一个片中。所以在重组分片包的时候会观察该值。

把该值相同的分片收集到一起重组。

• Flags（标记位）——3Bit

该字段主要用来分片和重组。

第一位Bit：R：保留位（Reserved Bit） ——该位一般置位0

第二位BIt：DF：不分片位（Don‘t Fragment）——能否分片位 该位置1(不分片) 置0(分片)

第三位Bit：MF：更多分片位 （More Fragment）——表示是否该报文为最后一片 0表示最后一片 该位置1表示后面还有更多分片

• Fragment Offset（分片偏移）——13Bit

每一个分片的数据字段偏移原始数据报开始处的位置。

例：原始数据报的数据字段总长为1461bytes，使用TCP传输，对该数据报分片，第一片

的offset字段为0，第二片的offset字段就应该为1460

4、第三行

• Time to  Live（生存时间）——8Bit

三层防环机制（数据包的防环机制）

每查看一次路由表TTl减一

可经过最多的路由数，即数据包在网络中可通过的路由器数的最大值，一般为255，减到0下一个路由器丢弃该数据包

表示该IP数据包可以经过的路由器的最大数量，最大为256表示可以穿越256台路由，该字段

采用减法的方式赋值，如果该字段减到了0还没有传送目的地，那么该IP数据包将被丢弃。

最初设计这个字段就是为了防止IP报文在网络中循环无线传输，占用带宽等问题

单位：s   默认255s

防环工具  每经过一个路由题，TTL-1，当TTL=0 数据包丢弃

• Protocol（协议号）——8Bit

范围：1~255

描述上层使用什么协议  Tcp=6   UDP=17 ICMP=1 OSPF=89

• Header Checksum（头部校验）——16Bit

只计算IP数据包的头部有没有被改过，不检验数据部分

肯定不检验TTL，这里不采用ORC检验码，而采用简单的计算方法

用来使接收端检验收到的报文是否正确。

该字段只对IP首部计算校验和 不包含后面的数据字段。

5、第四行

• Source Address（源IP地址）——32Bit

6、第五行

• Destination Address（目标IP地址）——32Bit

7、第六行

• Options

一般不使用该字段，该字段的值以32Bit为单位，不足时以0补充。

特殊功能

定义数据的严格路由（IP严格路由最多定义9个IP地址-Option字段只有40个字节，还有控制字符等需要占位所有就不足40【一个IP地址4个字节】）、松散路由、记录路由、时间戳。

严格路由：源到达目标必须按照指定的路由进行转发，走其他路是不允许的

写严格路由的时候：源ping目标所经过所有路由器的出接口IP地址依次写入到路由控制表中（ping包中），数据才能转发出去，数据转发出去的过程中每到一个路由器都要检测出接口IP地址，如果检测到的顺序跟列表顺序一样，则可以转发。如果中途多个路由器或少个路由器则数据包丢弃。

松散路由：写松散路由的时候：只写中间可能会产生影像数据转发方式的路由出接口地址

记录路由：将数据包传递过程中所经过的所有路由器的出接口IP地址全记录下来

时间戳：记录时间

• Padding（填充项）

可变 全填0

只是为了保证option+padding的大小是32bit或者是32bit的倍数

注：

• 服务类型service type可以保证服务质量
• ip报头的第二行（标志、标识、分片偏移）是为了实现跨层封装
• TTL生产时间0~255，默认每经过一台路由器减一，并且可以防止环路
• 协议protocol，为了标识上层协议：tcp-6 udp-17 OSPF-89

二、TCP报头

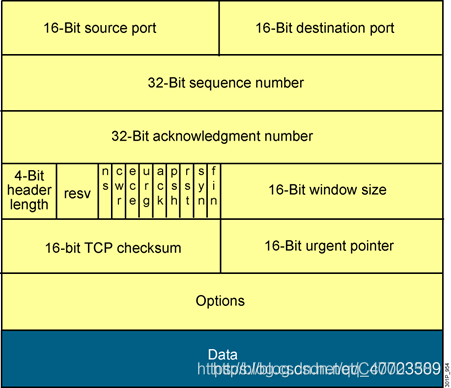

注：其中resv可以保证QOS(服务质量)；标志位(fin/syn/ack/urg)生效是1不生效0
ACK：确认序号有效。
SYN：发起一个新连接。
FIN：释放一个连接。
URG：紧急位
Burgent pointer紧急指针为了打标签。

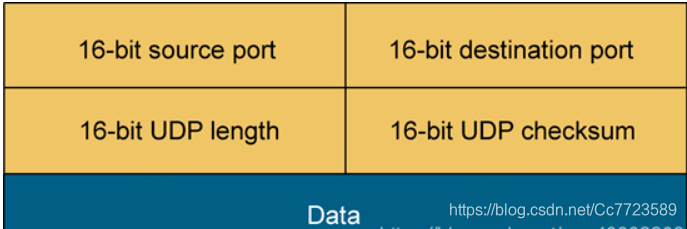

三、UDP报头
