本文介绍了LaTeX中常用的两种算法排版环境algorithmicx和algorithm2e，指出algorithmic较旧且不常用。通过示例展示了algorithmicx和algorithm2e的使用方法，包括如何定义Input和Output。并提供了修改环境实现特定格式的代码片段。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

algorithmic是第一代算法排版环境
algorithmicx是第二代算法排版环境
algorithm2e是第三版算法排版环境

以上三种算法排版环境中algorithmic比较老了，现在用的较多的是algorithmicx和algorithm2e排版环境。并且这三种排版环境不能混用。我个人比较喜欢algorithm2e的排版样式。具体参考这个链接

一般latex模板文件夹有一个cls的文件，里面会说明支持的Algorithm排版环境，用Notepad++打开搜索algorithm会找到类似于“\usepackage{algorithm, algorithmicx, algpseudocode}”的代码，定义了该latex模板支持的排版环境。我用的latex模板就不支持algorithm2e，只能使用algorithmicx。

algorithmicx实例

\documentclass{article}
\title{Test title}
\author{ Mary\thanks{E-mail:*****@***.com}
	\and Ted\thanks{Corresponding author}
	\and Louis}
\date{\today}
\usepackage{algorithm}
\usepackage{algorithmicx}
\usepackage{algpseudocode}
\begin{document}
\begin{algorithm}[h]
	\caption{Conjugate Gradient Algorithm with Dynamic Step-Size Control}
	\label{alg::conjugateGradient}
	\begin{algorithmic}[1]
		\Require
		$f(x)$: objective funtion;
		$x_0$: initial solution;
		$s$: step size;
		\Ensure
		optimal $x^{*}$
		\State initial $g_0=0$ and $d_0=0$;
		\Repeat
		\State compute gradient directions $g_k=\bigtriangledown f(x_k)$;
		\State compute Polak-Ribiere parameter $\beta_k=\frac{g_k^{T}(g_k-g_{k-1})}{\parallel g_{k-1} \parallel^{2}}$;
		\State compute the conjugate directions $d_k=-g_k+\beta_k d_{k-1}$;
		\State compute the step size $\alpha_k=s/\parallel d_k \parallel_{2}$;
		\Until{($f(x_k)>f(x_{k-1})$)}
	\end{algorithmic}
\end{algorithm}
\end{document}

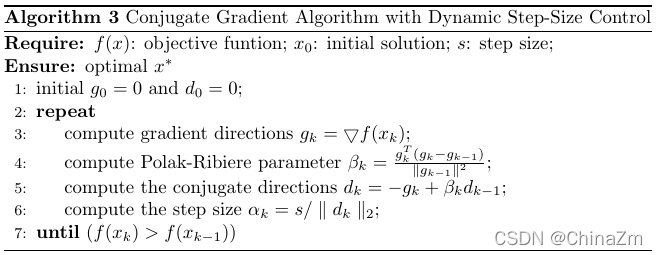

效果如下：
在这里插入图片描述
想要将Require和Ensure替换为Input和Output需要在document开始前添加如下两行代码：

\renewcommand{\algorithmicrequire}{\textbf{Input:}} % Use Input in the format of Algorithm
\renewcommand{\algorithmicensure}{\textbf{Output:}} % Use Output in the format of Algorithm

algorithmi2e实例

\documentclass{article}
\title{Test title}
\author{ Mary\thanks{E-mail:*****@***.com}
	\and Ted\thanks{Corresponding author}
	\and Louis}
\date{\today}
\usepackage[ruled]{algorithm2e} %ruled控制布局格式
\begin{document}
\begin{algorithm}
	%\SetAlgoNoLine %控制有无竖线
	\caption{identifyRowContext}
	\KwIn{$r_i$, $Backgrd(T_i)$=${T_1,T_2,\ldots ,T_n}$ and similarity threshold $\theta_r$}
	\KwOut{$con(r_i)$}
	$con(r_i)= \Phi$\;
	\For{$j=1;j \le n;j \ne i$}
	{
		float $maxSim=0$\;
		$r^{maxSim}=null$\;
		\While{not end of $T_j$}
		{
			compute Jaro($r_i,r_m$)($r_m\in T_j$)\;
			\If{$(Jaro(r_i,r_m) \ge \theta_r)\wedge (Jaro(r_i,r_m)\ge r^{maxSim})$}
			{
				replace $r^{maxSim}$ with $r_m$\;
			}
		}
		$con(r_i)=con(r_i)\cup {r^{maxSim}}$\;
	}
	return $con(r_i)$\;
\end{algorithm}
\end{document}

效果如下所示：
在这里插入图片描述
