RC滤波器与LC滤波器的比较

  1. 首先,对于面积来说,肯定是RC滤波器更容易集成、成本更低,LC滤波器由于电感的存在会需要较大的片上面积。
  2. RC滤波电路由于电阻的存在一定会存在有损耗,而LC滤波器理论上是可以做到无损的。
    这里想提一嘴LC谐振电路。
    LC谐振电路在电路中可以起到“选频”的作用,实际上就可以看作是一个带通滤波器。

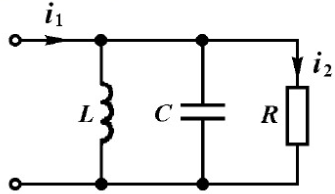

并联谐振串联谐振
在这里插入图片描述在这里插入图片描述
X = X L ∗ X c X L + X c X=\frac{X_L*X_c}{X_L+X_c} X=XL+XcXLXc谐振时LC并联阻抗为无穷大,相当于开路,输出电流幅值最大。 X = X L + X c X=X_L+X_c X=XL+Xc谐振时LC串联联阻抗为0,相当于短路,输出电压幅值最大。
H ( j ω ) = i 2 i 1 = 1 1 + j Q ( ω ω 0 − ω 0 ω ) H(j\omega)=\frac{i_2}{i_1}=\frac{1}{1+jQ(\frac{\omega}{\omega_0}-\frac{\omega_0}{\omega})} H(jω)=i1i2=1+jQ(ω0ωωω0)1其中 Q = R ω 0 L Q=\frac{R}{\omega_0L} Q=ω0LR H ( j ω ) = u 2 u 1 = 1 1 + j Q ( ω ω 0 − ω 0 ω ) H(j\omega)=\frac{u_2}{u_1}=\frac{1}{1+jQ(\frac{\omega}{\omega_0}-\frac{\omega_0}{\omega})} H(jω)=u1u2=1+jQ(ω0ωωω0)1其中 Q = R ω 0 L Q=\frac{R}{\omega_0L} Q=ω0LR
幅频特性为在这里插入图片描述幅频特性同并联LC

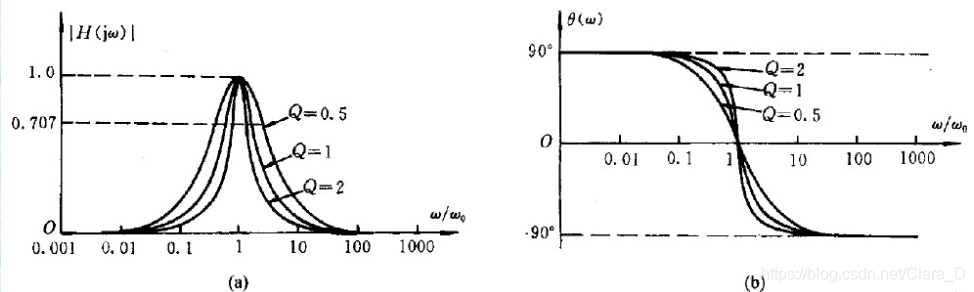

得到的两种谐振电路频率特性曲线如下:
在这里插入图片描述
也可以从能量存储角度思考,输入信号偏离谐振频率时,谐振网络呈容抗或感抗特性,能量会被存储。而谐振频率时,容抗和电抗之间的能量相互转换,能量不会被损耗,实现了选频滤波的作用。

但现实中,LC谐振肯定会存在损耗 R 0 R_0 R0,不过损耗比较小,这个时候只需要补偿LC损耗的那部分能量就可以了,通过加放大器或者buffer可以实现。而RC滤波器的损耗还包括R本身的损耗,损耗更大。

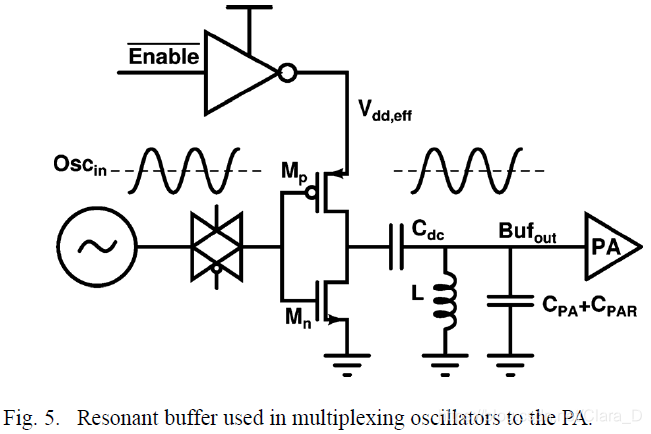

如下图所示的resonant buffer,通过反相器提供LC谐振网络损耗掉的能量。
在这里插入图片描述
3. 大电流负载时,由于RC滤波电路会浪费掉太多的能量,所以不建议使用;此时应选择LC滤波器。
4. 滤波级数越多效果越好,但考虑到成本和损耗的问题,最多不要超过3级。
5. RC滤波电路一般用在低频电路中,LC滤波器一般用在高频电路中。
