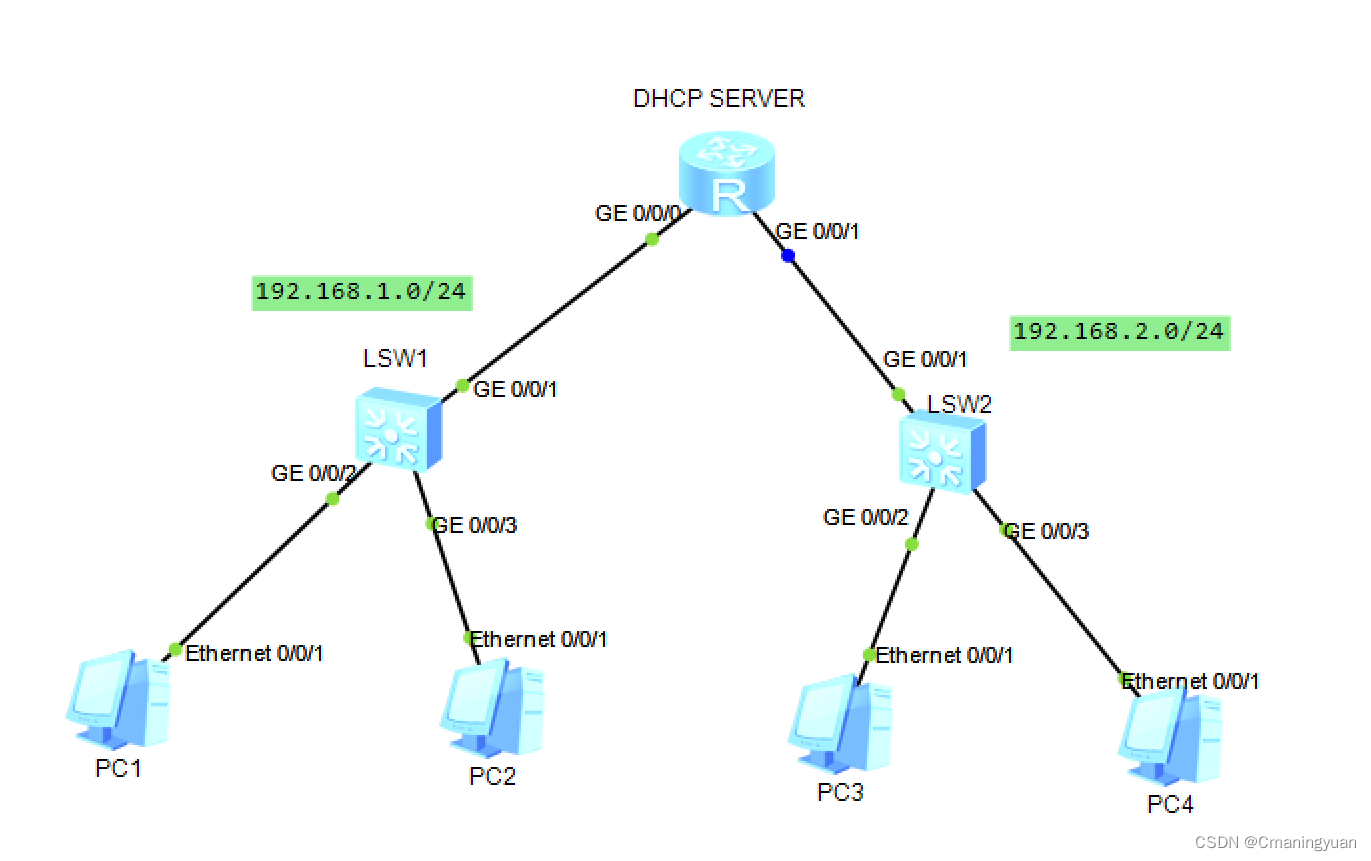

1.拓扑信息:
2.要求及分析:
题目要求在0/0/0接口使用接口DHCP配置;在0/0/1接口使用DHCP全局配置。则需要在DHCP SERVER的两个接口分别进行配置。但是要先配置各个接口的IP,然后再进行接口与全局配置。从拓扑信息可以看出有两个广播域,那么就需要两个网段。
3.IP规划:
在两边分别使用192.168.1.0/24和192.168.2.0/24网段,并且配置0/0/0接口的网关IP为192.168.1.254;0/0/1接口的网关IP为192.169.2.254。

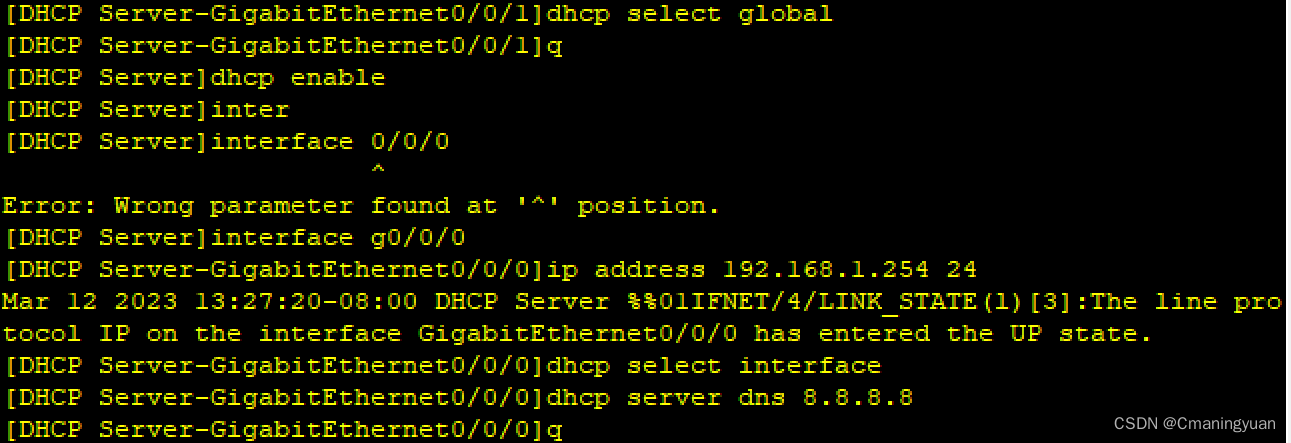

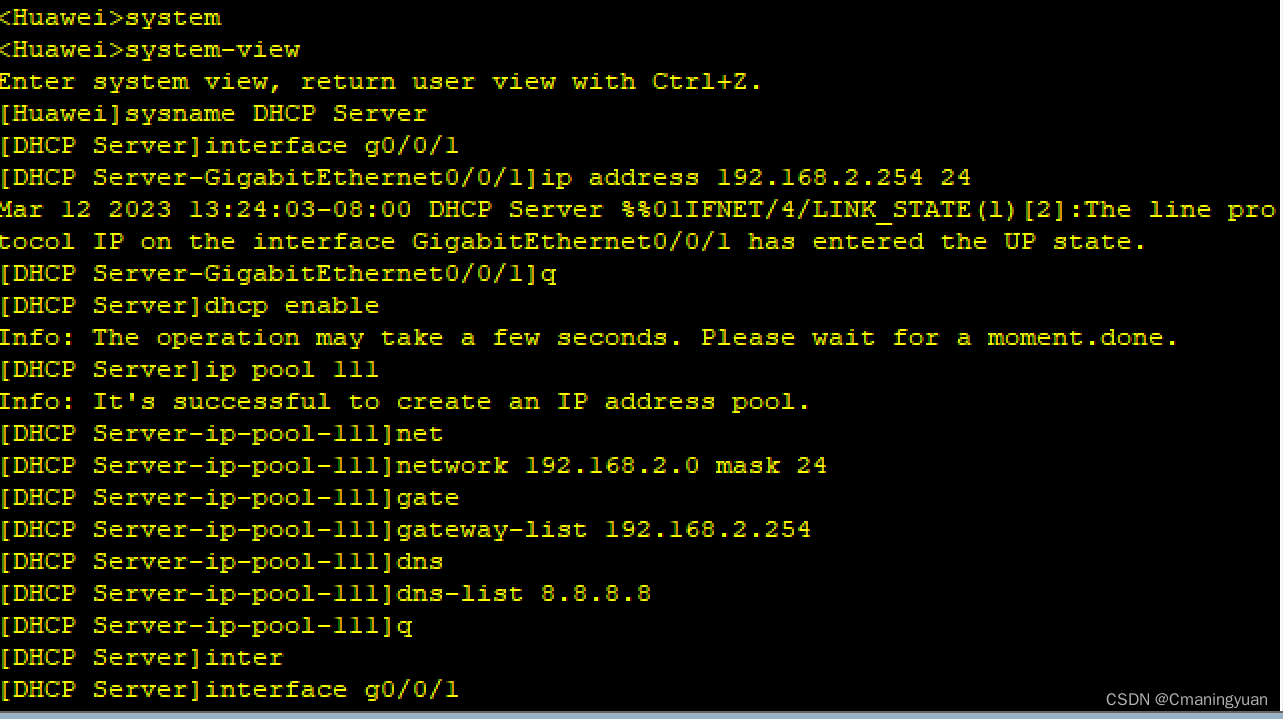

4.配置截图:
5.测试:
查看各个PC分配到的IP:

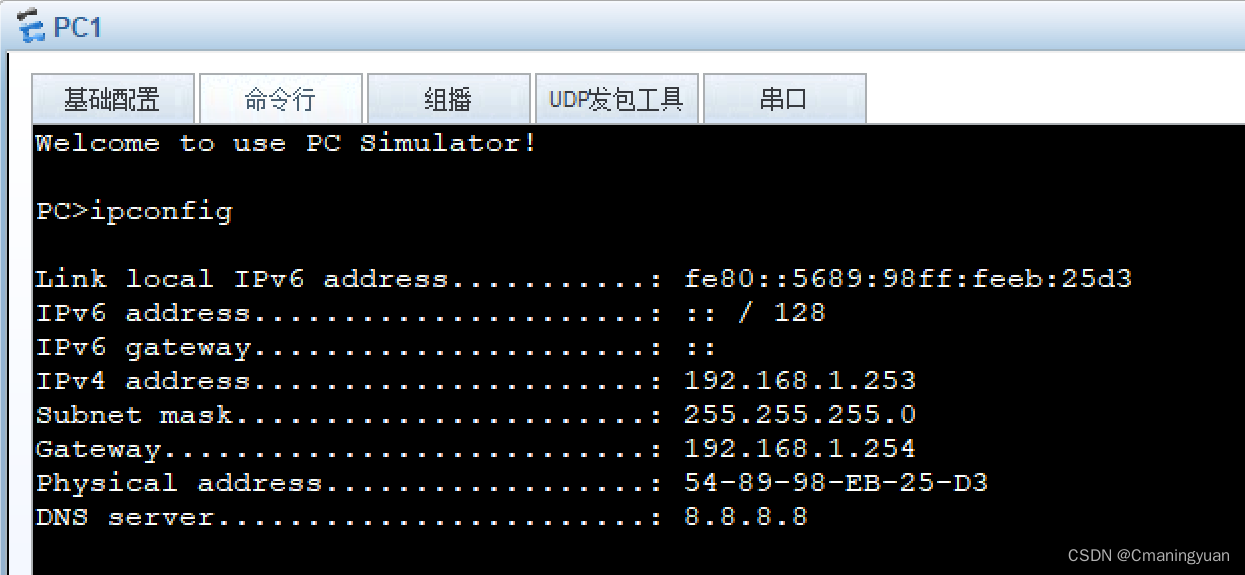

PC1:

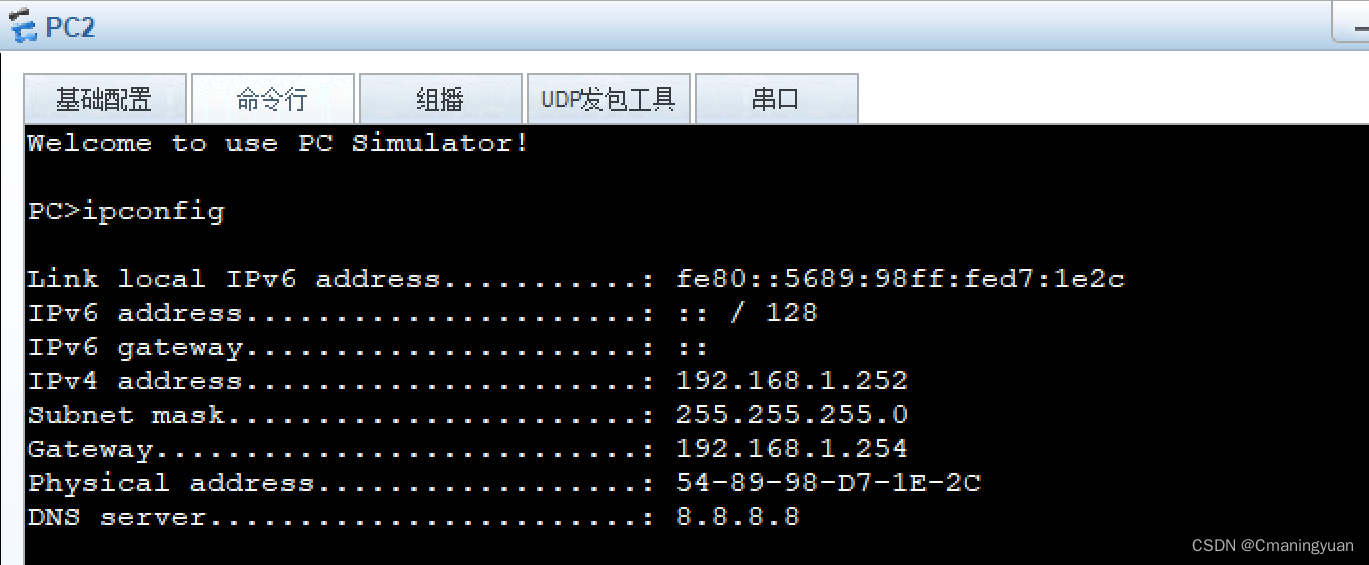

PC2:

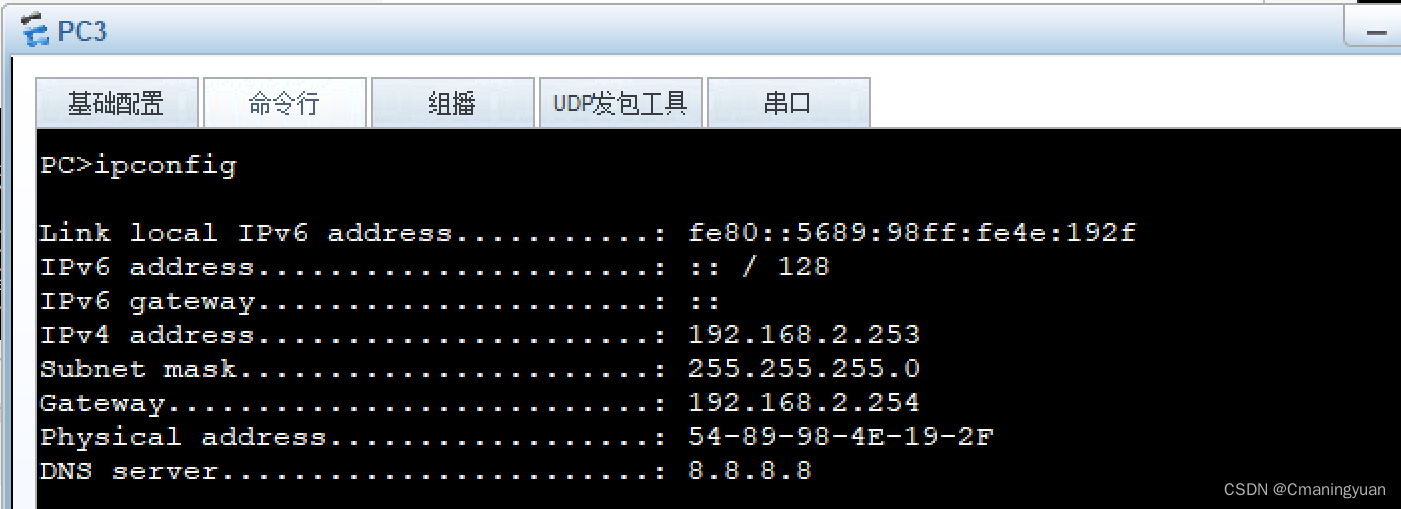

PC3:

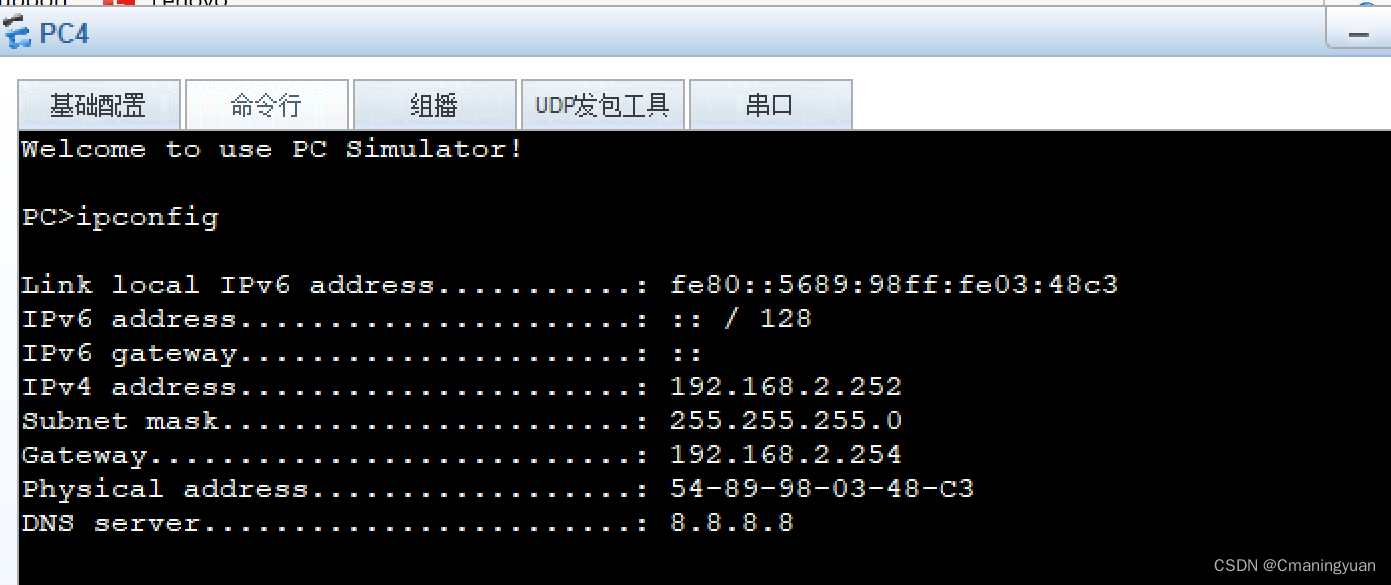

PC4:

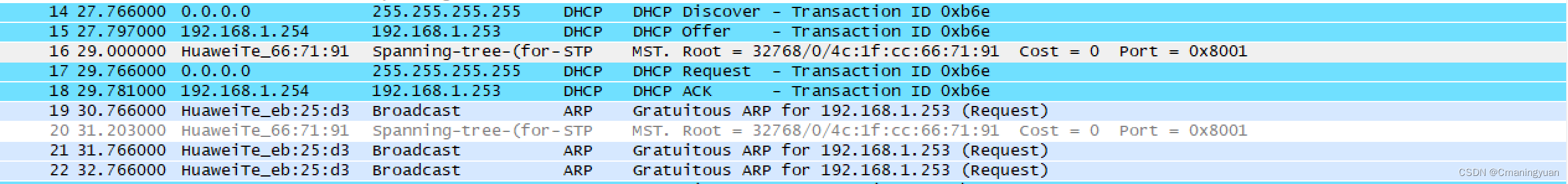

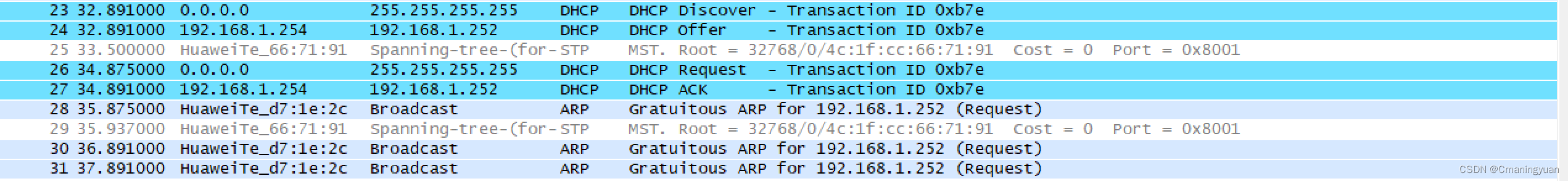

0/0/0口抓包信息:

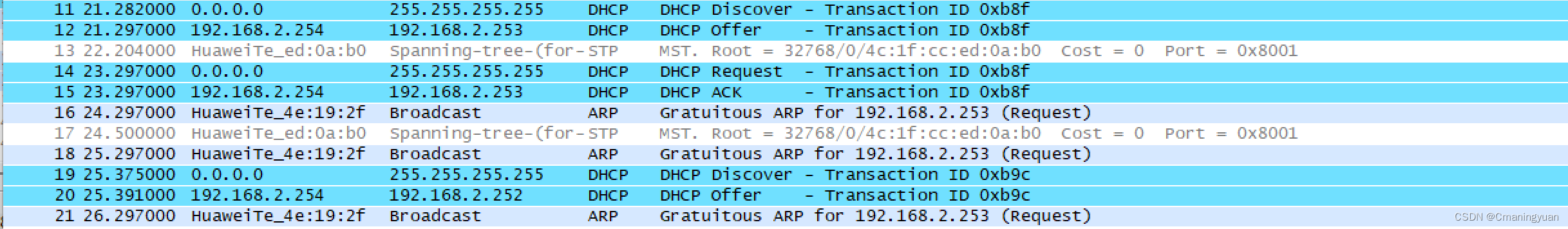

0/0/1口抓包信息:

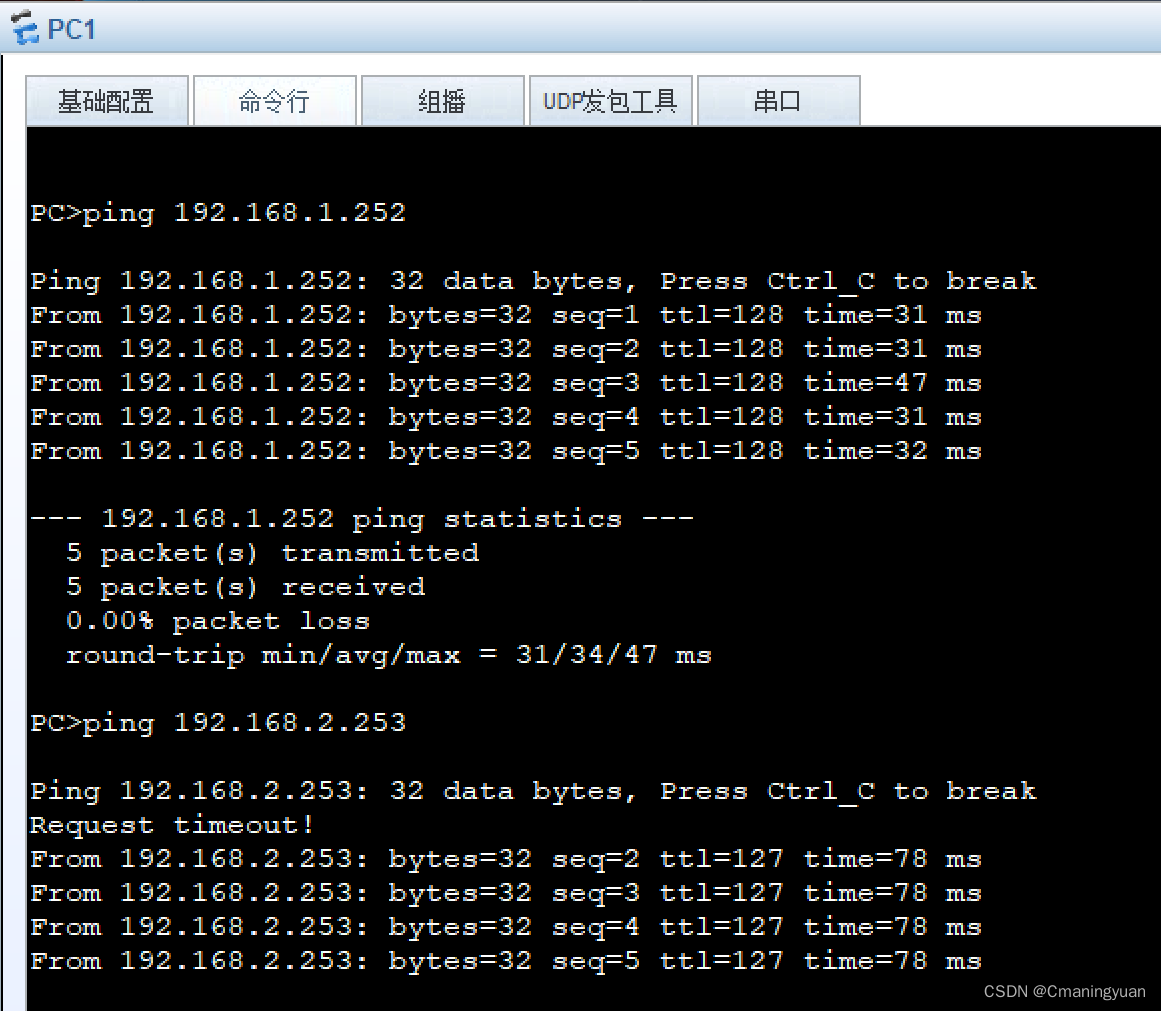

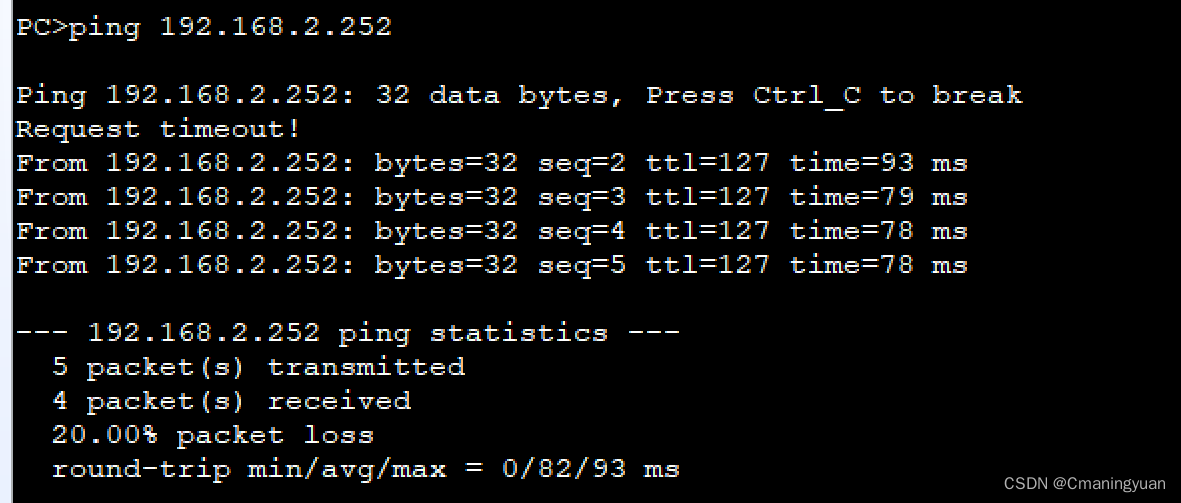

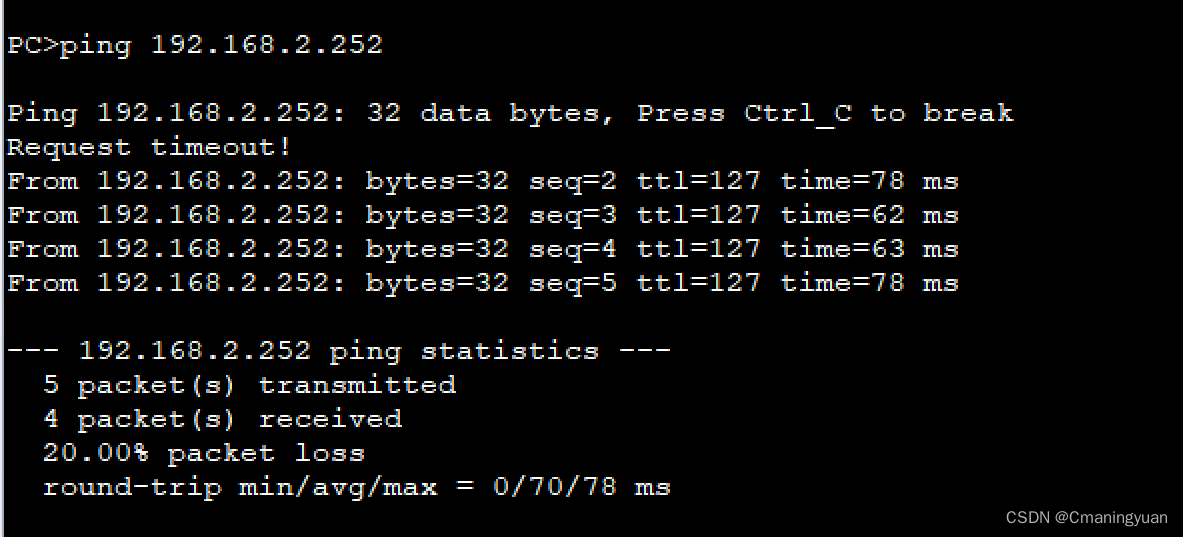

PC1网络连通性测试:

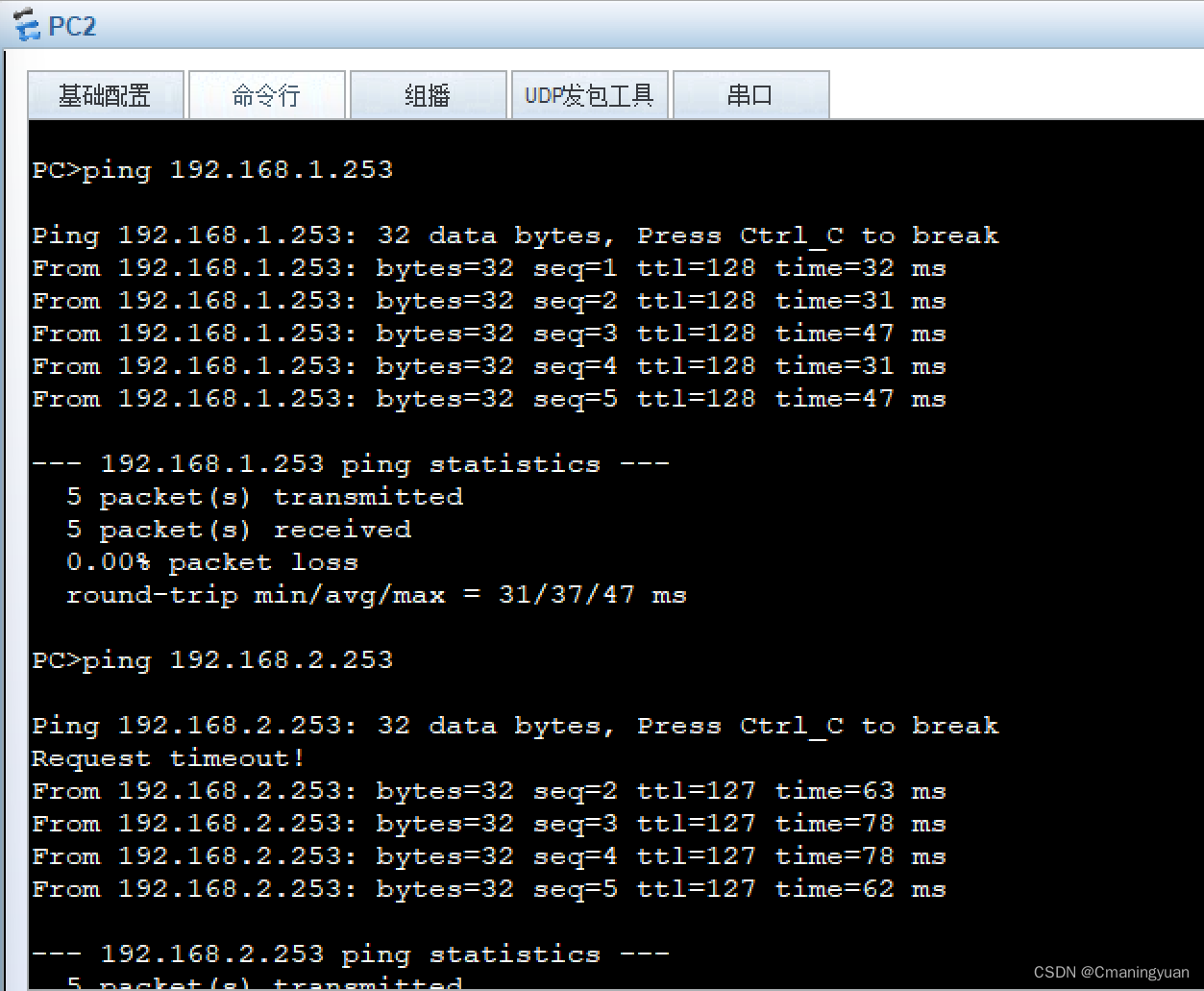

PC2网络连通性测试:

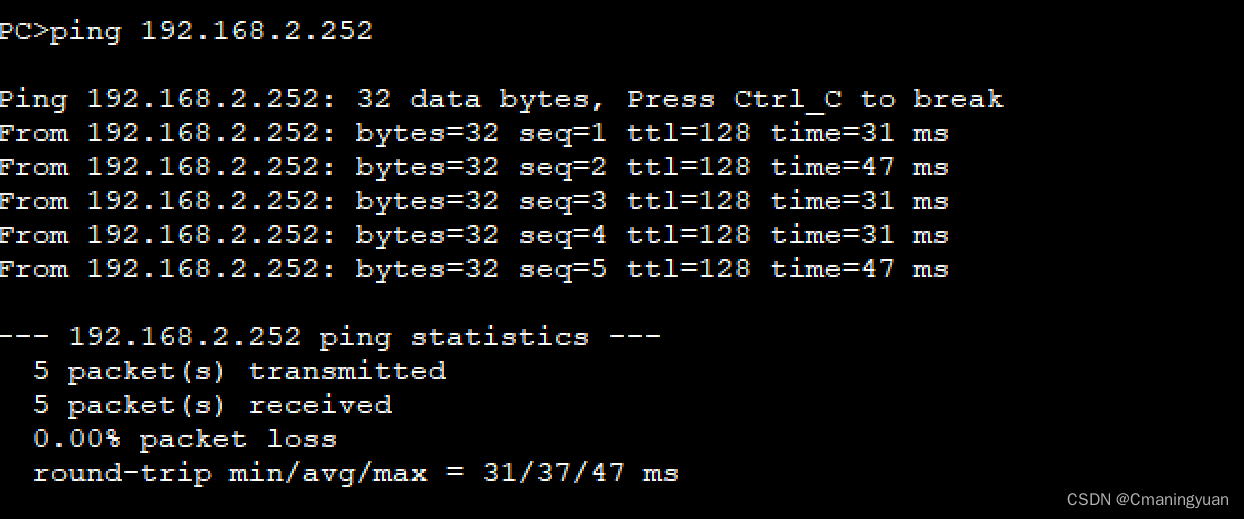

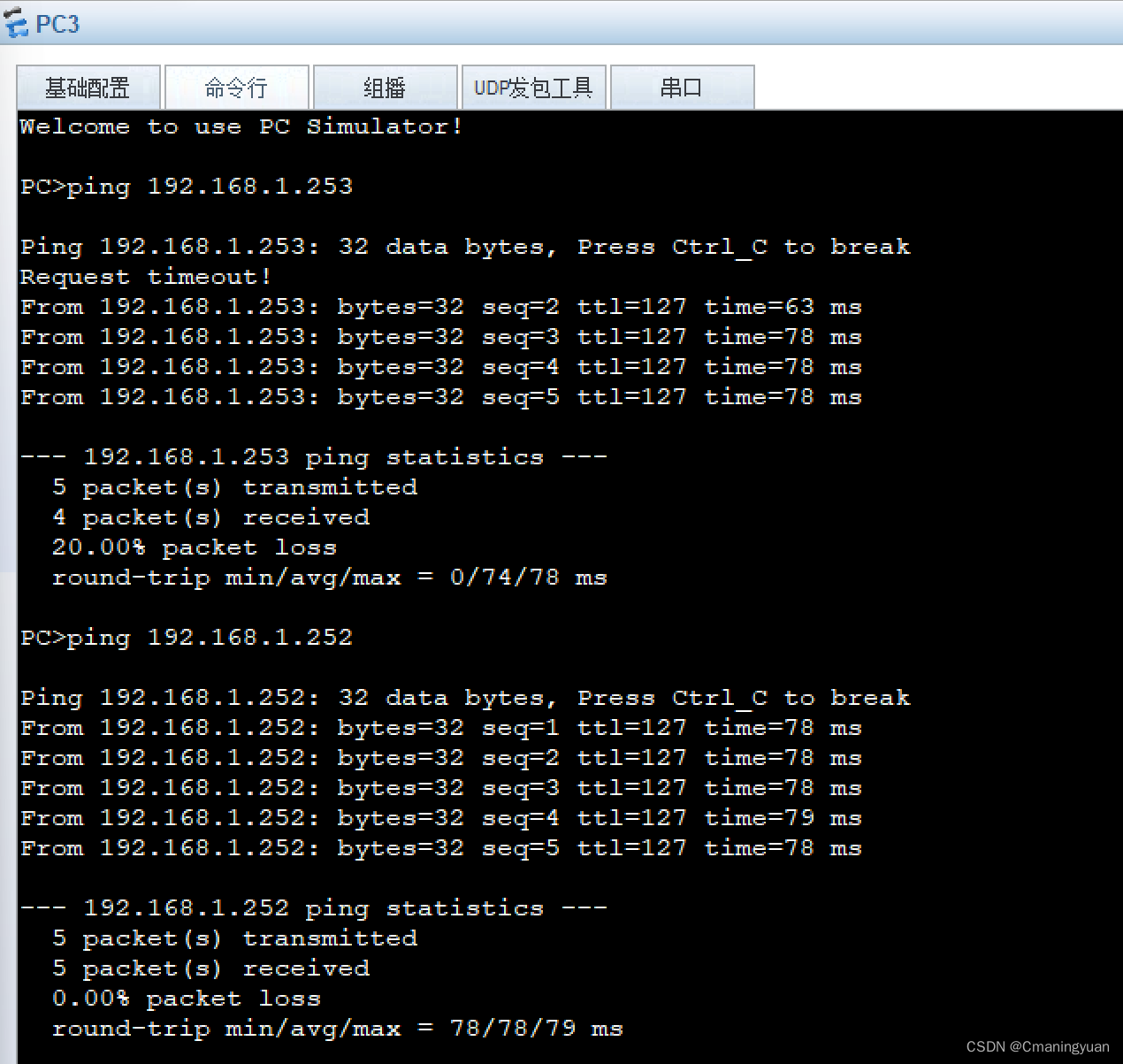

PC3网络连通性测试:

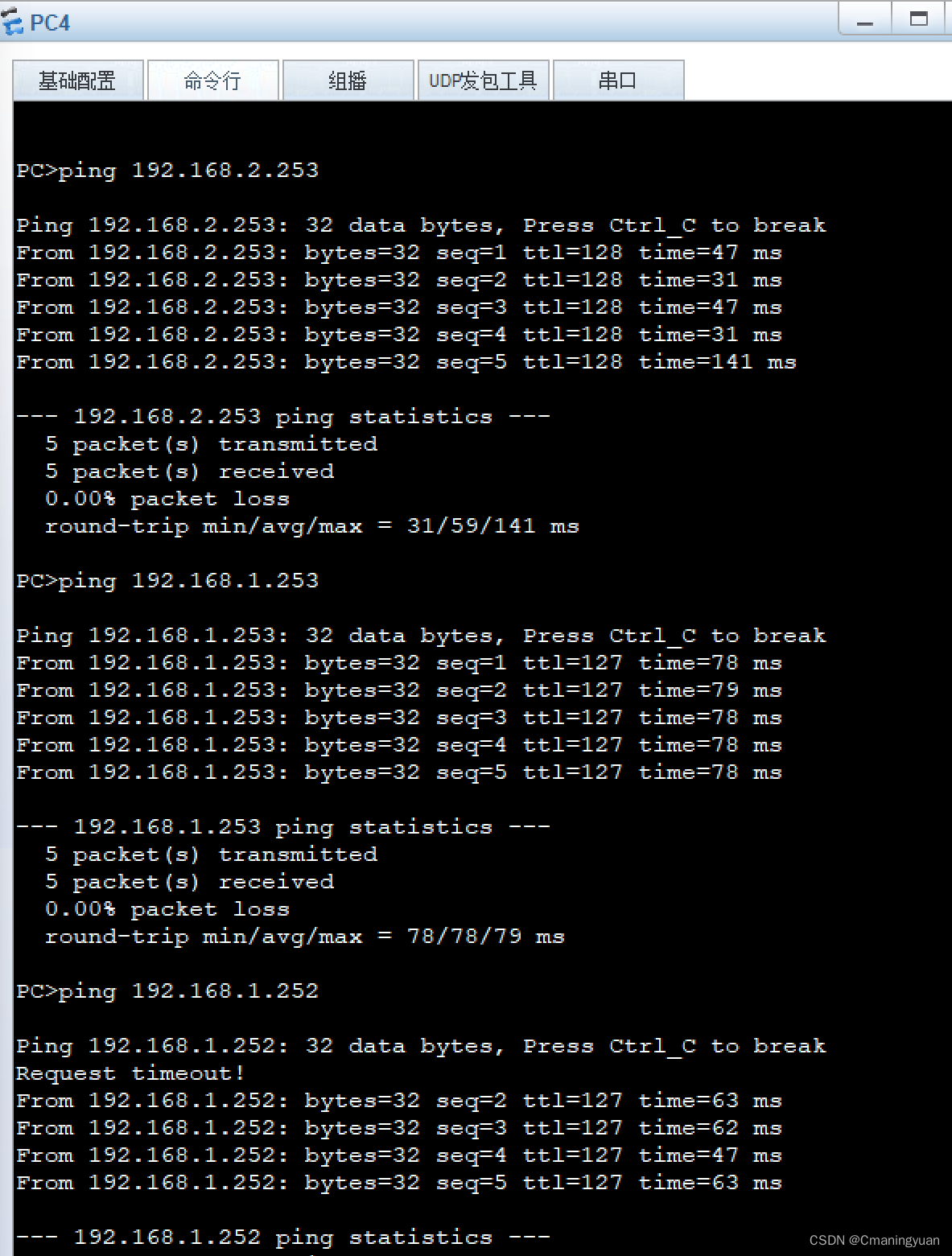

PC4网络连通性测试:
