OSPF---开放式最短路径优先协议

OSPF—开放式最短路径优先协议：

为了尽量弥补RIP协议的缺陷，OSPF产生了。

• 协议使用范围：IGP

• 链路状态型协议—传递拓扑（ISA，链路状态通告）

• 传递真实掩码信息—无类别路由协议

• OSPF版本：

  • OSPFv1（实验阶段）
  • OSPFv2（IPv4)
  • OSPFv3（IPv6)

• SPF算法

• OSPF更新方式：

  • 仅有触发更新。
  • 周期链路状态刷新—30min

• OSPF更新地址—组播

  • 224.0.0.5、224.0.0.6

• OSPF开销值 = 参考带宽/实际带宽（参考带宽默认为100Mbps，小于1按照1算)

• OSPF进行跨层封装—跨过传输层，基于IP协议进行封装。协议号89。

• OSPF消耗路由器、链路等资源较多。

OSPF区域化结构：

• 为了适应大中型网络环境，OSPF进行了结构化部署—区域划分

• 单区域网络、多区域网络。

• 区域划分的特点：

  • 区域内传递拓扑；区域间传递路由。

  • 区域划分基于路由器接口（单个路由器上有多个接口连接着不同的区域）。

  • 区域编号—32位、点分十进制。

    • 区域0—骨干区域。
    • 非骨干区域—非0区域。

    OSPF规定，整个网络拓扑呈星型，且中心区域为骨干区域。

  • 区域划分规则：

    • 所有的非骨干区域都必须和骨干区域直接相连—星型拓扑；
    • 骨干区域唯一。

• 区域边界路由器—ABR

  • 同时有接口属于多个区域，且至少有一个接口属于骨干区域；
  • 在骨干区域中至少存在一个活跃的邻居。

• 区域划分的目的：

  • 限制ISA传输的范围；
  • 减少ISA的数量。

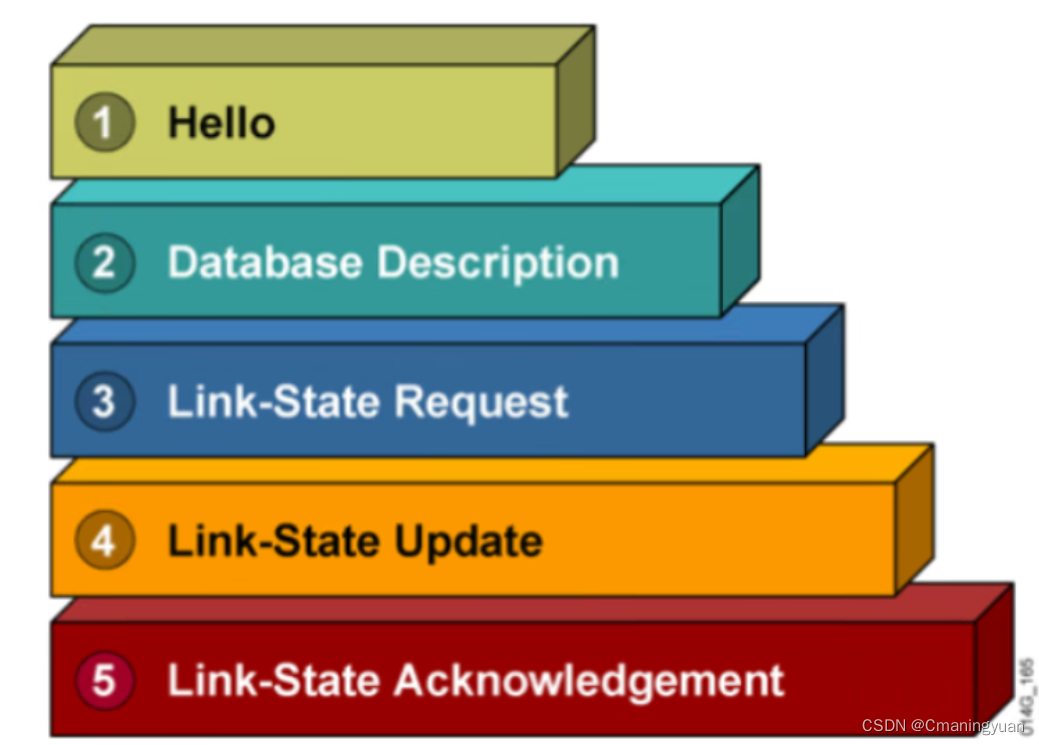

OSPF五种数据包类型：

• Hello报文

  • 用来周期性发现、建立（状态机）、保活OSPF邻居关系。
  • 时间：10s以组播方式发送一次hello报文，来确认邻居的存在。
  • 若在4倍周期的时间内仍然没有接收到邻居发送的hello报文，那么认为邻居不存在，dead time一般为40s（默认）。
  • Router-ID—RID
    • 全网唯一，标识路由器的身份。
    • 使用IP地址的表示形式。

• DBD报文

  • 数据库描述报文
  • 包含了所有拓扑的目录信息

• LSR报文

  • 链路状态请求报文
  • 请求获取未知的链路信息（LSA信息）

• LSU报文

  • 链路状态更新报文
  • 携带有真正的LSA信息

• LSAck报文

  • 链路状态确认报文

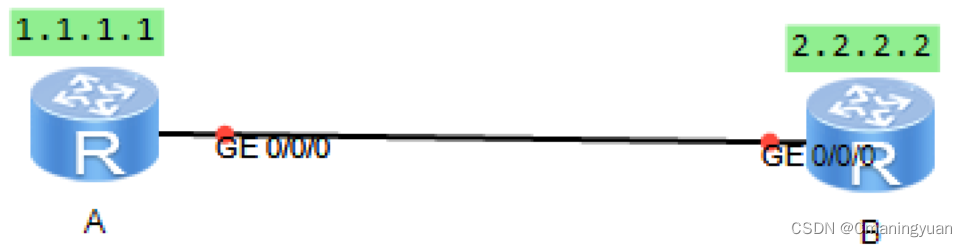

OSPF七种状态机：

• down—关闭状态

  • 当设备A还未运行OSPF协议时，处于该状态；
  • 当设备A启动了OSPF协议时，发送hello报文，内含A的RID。

• init—初始化状态。

  • 当设备B接收到A发送的hello报文时，在B的表中可以看到设备A的状态机为init。即以B的视角而言，A的状态由down–>init。
  • 若B要想接收hello报文，则B也启动OSPF并发送hello报文。此时以A的视角而言，B的状态由down–>init。

• 2-way—双向通讯状态

  • A再次发送hello报文，内含B的RID。当B收到时，此时以B的视角而言，A的状态由init—>2-way。
  • 此时，B也发送hello报文，内含A的RID，此时以A的视角而言，B的状态由init—>2-way。此时，A与B建立了邻居关系。
  • 该状态是邻居关系建立的标志。

• 条件匹配：匹配成功则进入下一个阶段，失败则停留在邻居关系。

• exstart—预启动状态

  • 若条件匹配成功，则A、B都进入该状态。
  • A会发送DBD报文给B，B也发送DBD报文给A。此时该报文没有任何信息，发送该报文的原因是A和B要进行主从关系选举。若A为主，那么A优先进入下一个阶段。且下一个报文由从B先发送。
  • 选举的依据是RID，谁大谁为主。
  • 该状态下的DBD报文未携带任何LSA信息。
  • 然后，由从发送DBD报文给主，内含ISA目录信息，当主接收到DBD报文时，会先找出它不知道的内容，然后向从发送LSR报文，询问未知的LSA；从接收到该报文时回复LSU，内含真实的LSA信息；主在接到LSU报文时，回复LSAck报文。
  • 以上过程是从A的角度来看的。实际上，上述过程是双向的，只是是由A先发送报文。

• exchange—准交换

  • 从在发送了含有目录信息的DBD报文后，进入exchange状态；主在接收到从发送的DBD后会闪过exchange状态，然后进入loading状态。当从接收到主发送的含有目录信息的DBD报文时才进入loading状态。当A接收到完整的LSA信息时，进入full状态。

• loading—加载状态

  • 邻居间使用LSR、LSU、LSAck来获取完整的拓扑信息。

• full—转发状态

  • 拓扑信息交换完成后进入的状态— 邻接关系建立的标志。

最后，将拓扑信息转化为路由信息。

条件匹配：

• 匹配成功则进入下一个阶段，失败则停留在邻居关系。
• 最长为40秒，如果40秒内没有接收到回复，则会认为自己就是DR。
• 决定了给谁发送拓扑信息。这样拓扑信息就在某台路由器上集聚。
• 三种角色（对于接口而言）
  • 指定路由器—DR（1个）
  • 备份指定路由器—BDR（1个）
  • 其它路由器—DRother
• 注：
  • 在网络中，可以没有BDR，但是一定要有DR；
  • 一个路由器可以既是DR又是BDR。
• 角色间关系
  • DR与BDR—邻接
  • DR与DRother—邻接
  • BDR与DRother—邻接
  • DRother与DRother—邻居
• OSPF条件匹配的情况
  • 在以太网络中—必须进行条件匹配
  • 在点到点网络中—不需要进行条件匹配
• 选举规则

​ 1.每一个运行OSPF的设备的每一个接口都有一个优先级：默认为1，范围：0~255，越大越优；

​ 2.若优先级相同，则比较RID，越大越优；

• 选举范围
• 一个广播域内，进行一次条件匹配。

下图中会选出几个DR？

对于R4而言，它连接着两个广播域，故它要与左边和右边的广播域进行条件匹配选出DR，故会选出两个DR。

• 条件匹配属于非抢占模式—一旦选举成功，就**不会因为新加入的设备而重新选举。**该新加入的设备自动变为DRother。

OSPF工作过程：

• OSPF启动后，路由器A向本地所有启动了OSPF协议的直连接口，使用组播地址224.0.0.5发送hello报文，
  • 该hello报文内全域唯一的RID。
• 当对端路由器B接收到该报文后，也会回复hello报文。
  • 该hello报文中携带A的RID值。
• 此时，A与B建立邻居关系，并生成邻居表。
• 邻居关系建立后，邻居之间进行条件匹配，匹配失败则停留在邻居关系，仅使用hello报文保活。
  • 若匹配成功，则可以开始建立邻接关系。
• 邻接间共享DBD报文，将本地与邻接之间的DBD报文进行对比，查找本地没有的LSA信息，之后使用LSR来请求对端使用LSU回复具体的LSA信息，之后本地使用LSAck报文进行确认。
  • 该过程全部完成后，生成数据库表（LSDB）。
• 之后，本地基于数据库表，启用SPF算法，计算到达所有未知网段的最短路径，然后将其加载到本地的OSPF路由表中。并将OSPF路由表中的部分路由加载到本地的全局路由表中。此时，路由器完成了路由收敛工作。
• 最后，使用hello报文进行周期保活，并且每30min进行一次链路状态刷新。

OSPF基本配置：

1.启动OSPF协议，配置进程号，手工配置RID值（如果不配置，则设备主动生成，且优先使用环回接口最大IP，然后是物理接口最大IP）：

[r1]ospf 1 router-id 1.1.1.1

2.配置区域：

[r1-ospf-1]area 0   //单区域OSPF网络的区域号必须配置为骨干区域

3.宣告：激活接口，发布拓扑或路由：

• 宣告网段并使用反掩码：

[r1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255(该方式可以同时激活多个接口)

反掩码(0和1的意义与掩码相反，0代表对应位不可变；1代表对应位可变）: 32位二进制，使用点分十进制，由连续的0和连续的1组成。

RIP强制宣告的网段必须是主类网段，但是OSPF没有这方面的限制。

这种宣告方式的好处与汇总网段类似，可以一次性宣告多个网段。

• 接口宣告方式：精准宣告

[r1-ospf-1-area-0.0.0.0]network 12.0.0.1 0.0.0.0(此时仅会激活这一个接口而不会激活其它的接口)

以接口激活的方式在r2的12.0.0.2上配置后，出现了如下信息：

因为此时r1和r2两端的接口都已经激活了OSPF，所以两端开始发送hello报文以及其它的报文，两端路由器的状态机也开始变化。

• OSPF邻居表：

[r2]display ospf peer         //查看ospf邻居表
[r2]display ospf peer brief   //查看ospf邻居简表

该表内记录了关于r2的邻居的详细信息，包括邻居的IP、RID以及DR和BDR信息。

但是，注意到r1和r2之间、r2和r3之间的DR和BDR关系：上表显示，r1是DR而r2是BDR。这和我们上面条件匹配的规则不符。因为优先级都是1，并且明显r2的RID比r1大，那么为什么DR不是r2呢？

因为OSPF的非抢占模式。由于我们在配置时是先在r1上配置的，那么当r1在接口激活OSPF之后，他就会向r2发送hello报文。但是此时r2无法回复r1。所以r1认为邻居不存在，它就会认为自己就是DR。当r2启动了OSPF之后，正常向r1发送hello报文想要进行条件匹配，但是由于非抢占原则，所以r2直接就认为r1是DR。

• OSPF数据库表：

[r2]display ospf lsdb          //查看ospf邻居简表

• OSPF路由表：

[r2]display ospf routing       //查看OSPF路由表
[r2]display ip routing-table protocol ospf  //在全局路由表中查看ospf路由项

因为ospf开销值是参考带宽/实际带宽，且不满1的按1来算。而参考带宽为100，此处的实际带宽为1000，故对于r3而言，目标1.1.1.1的开销值就是100/1000 + 100/1000 = 2.

• 重置OSPF进程：

<r2>reset ospf process 1

在r2上重置OSPF进程后，r2和r3之间的DR、BDR关系又重新符合了条件匹配的规则。
在这里插入图片描述

OSPF扩展配置：

若A想要到达目标网段2.0，明显下面的路径更佳。但是以OSPF的默认参考带宽为100M而言，上下两条路径的cost都为2。那么就无法区分哪条路径更优了。

修改OSPF默认参考带宽：

[r1]ospf 1
[r1-ospf-1]bandwidth-reference 10000    //修改参考带宽为10000

那么此时R1和R2的参考带宽不同，所以也要在R2上修改：

[r2-ospf-1]bandwidth-reference 10000

此时，因为参考带宽为10000，所以上图中，A走下面的cost = 10000 / 100 + 10000 / 1000 = 110. A走上面的cost =10000/100 + 10000 / 100 = 200。所以下面的cost较小。

如上图，假设RID为1.1.1.1的路由器性能较佳，那么无疑让它当DR是合适的。但是偏偏它的RID是全域最小的，那么按照条件匹配的规则，他就不会被选为DR。

在条件匹配时，先比较优先级，越大越优；再比较RID。优先级默认为1，那么如何修改优先级？

修改OSPF优先级（针对接口而言）：

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf dr-priority 10    //在接口修改优先级干涉条件匹配。
<r2>reset ospf 1 process   //在r2上重置ospf进程（非抢夺模式）

注意，因为DR和BDR的角色都是针对接口而言的，所以如果要修改优先级则必须进入到接口才可以。

并且，如果要重新进行条件匹配，则要在原来的DR上重置ospf进程才行。

• 特殊优先级—‘0’

若一个接口的优先级被设为0，那么代表该接口放弃选举，该接口永远都只能是DRother。

手工汇总：

根据OSPF的特点，在区域内传递拓扑信息；在区域之间传递路由信息。所以，如果想要基于OSPF中进行手工汇总，那么则必须在多区域的网络中才可以。

上图配置完成后，查看r6的路由表：

那么，如果想要汇总，就可以对r4上的三个环回进行汇总。

思考，当r4向r5传递信息时，传递了本地直连的拓扑信息。那么当r5向r6传递信息时，由于该网络有两个区域，所以该信息中必将含有与r6不同区域的信息。又因为拓扑信息只能在同一区域内传输，所以r5向r6传递的信息中既有路由又有拓扑。

所以，对于r6而言，它是根据r5发来的关于r4上的几个环回的路由信息来学到这几个目标的。既然是路由信息，就可以汇总：

[r2]ospf 1
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0

• 必须在ABR上配置；
• 需要进入汇总的几个路由所在的区域。

然后再次查看r6的路由表，会发现被汇总的三条路由变为了一条：

缺省路由：

对于一台设备，如果想要访问外网，那么对应的路由器上就必须要有关于外网的所有的完整的路由信息。但是如果一条一条的配置，那么太过麻烦，并且有时根本不知道外网的完整的路由信息。

解决这个问题的办法是，对于一个网络，它与一台名叫边界设备的设备相连接，并且该边界设备也与运营商相连。该边界设备上一般配置有一条静态缺省路由指向ISP，即如果遇到未知的目标统统发给ISP。

那么如何让除了边界设备的其它设备也具备一条指向ISP的缺省路由？

解决方法：由边界设备下发。

对于OSPF缺省路由的配置，一般都在边界设备上配置，且该设备一般是ABR。但是也有特殊情况的存在。

例如：我们以下图中的R4来模拟边界设备来下发缺省路由：

先配置ISP的0/0/0的IP，然后在R4上配置一条指向ISP的缺省路由：

然后让R4将该路由下发：

接着，查看R6的路由表，发现了这样一条路由：

在配置RIP缺省路由时，我们强调了**只有在边界设备本地存在一条指向ISP的缺省路由，下发才有意义。**如果本地没有缺省路由那么就无法下发。

但是，对于OSPF而言，它有两种模式：

• 一种是与RIP相似的非强制性下发：

[r1-ospf-1]default-route-advertise    //非强制性下发

将边界设备R4上的那条缺省路由删去：

再次查看R6的路由表：

发现那条缺省路由不复存在。说明对于OSPF而言，在非强制性模式下，只有当边界路由器本地存在一条缺省路由时才可以下发。

• 另一种是与RIP不同的强制性下发：

对于OSPF而言，如果本地的路由表中没有缺省路由，但是还想下发缺省路由，则可以强制性下发缺省路由：

[r1-ospf-1]default-route-advertise always   //强制性下发，不要求本地存在缺省路由

然后再次查看R6的路由表：

静默接口：

现在，在R3上激活OSPF协议，然后就会在0/0/1接口发送hello报文，但是PC无法运行OSPF，所以要将0/0/1配置为静默接口：

[r3-ospf-1]silent-interface GigabitEthernet 0/0/1

OSPF的静默接口与RIP有些类似。对于RIP而言，被配置为静默接口的接口还可以接收到RIP报文，并且如果接收到了RIP报文就变为正常的接口。

对于OSPF而言，如果将接口设置为静默接口，那么该接口不能够收也不能发报文。

加快收敛：

• 修改hello报文发送的时间间隔。

[r3-GigabitEthernet0/0/0]ospf timer hello ?

注：两端都要修改否则会导致邻居关系无法建立。

• 修改接口优先级。

手工认证：

[r1-g 0/0/0]ospf authentication-mode ?      //默认没有认证
md5
null

[r1-g 0/0/0]ospf authentication-mode simple cipher 123456
[r1-g 0/0/0]ospf authentication-mode md5 1 cipher 123456
[r2-g 0/0/0ospf authentication-mode md5 1 cipher 123456    //在相邻接口也配置相同的密码

修改hello报文发送的时间间隔。

[r3-GigabitEthernet0/0/0]ospf timer hello ?

注：两端都要修改否则会导致邻居关系无法建立。

• 修改接口优先级。

手工认证：

[r1-g 0/0/0]ospf authentication-mode ?      //默认没有认证
 md5 Use MD5 algorithm -----MD5认证
 null Use null authentication -----不认证----OSPF默认情况
 simple Simple authentication mode ------简单认证----明文认

[r1-g 0/0/0]ospf authentication-mode simple cipher 123456
[r1-g 0/0/0]ospf authentication-mode md5 1 cipher 123456
[r2-g 0/0/0ospf authentication-mode md5 1 cipher 123456    //在相邻接口也配置相同的密码
