结构型--组合设计模式(Composite)

组合模式（composite）

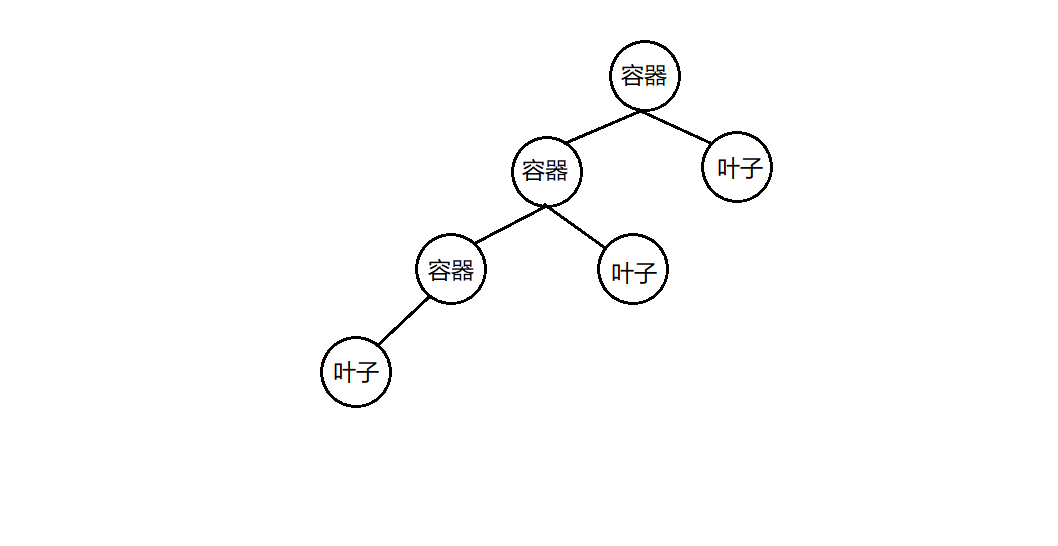

处理树形结构的一种模式

介绍

• 使用组合模式的场景

  • 把部分和整体的关系用树形结构来表示，从而使客户端可以使用统一的方式处理部分对象和整体对象

组合模式的核心

• 抽象构件（Component）叶子和容器构件的共同点角色：定义了
• 叶子（Leaf）构件角色：无子节点
• 容器（Composite）构件角色：有容器特征，可以包含子节点

• 代码结构：

package composite;

//抽象组件
public interface Component {
	void operation();

}

//叶子组件
interface Leaf extends Component{

}

//容器组件
interface Composite extends Component{
	void add(Component c);
	void remove(Component c);
	Component getChild(int index);

}

组合模式工作流程分析：

• 组合模式为处理树形结构提供了完美的解决方案，描述了如何将容器和叶子进行递归组合，使得用户在使用时可以一致性的对待容器和叶子
• 当容器对象的指定方法被调用时，将遍历整个树形结构，寻找也包含这个方法的成员，并调用执行。其中，使用了递归调用的机制对整个结构进行处理

开发中的应用场景：

• 操作系统的资源管理器
• GUI中的容器层次图
• XML文件解析
• OA系统中，组织结构的处理
• Junit单元测试框架
  • 底层设计就是典型的组合模式，TestCase（叶子）、TestUnite（容器）、Test接口（抽象）

代码实例

根据代码结构

• 抽象组件+叶子+容器

package composite;

import java.util.ArrayList;
import java.util.List;

//抽象组件————————————————————————————————————————————————————————
public interface AbstractFile {
	void kellVirus();//杀毒

}

//（图片文件）叶子————————————————————————————————————————————————
class ImageFile implements AbstractFile{
	private String name;

	public ImageFile(String name) {
		super();
		this.name = name;
	}

	@Override
	public void kellVirus() {
		System.out.println("---图像文件:"+name+",进行查杀！");
	}

}

//（文本文件）叶子————————————————————————————————————————————————
class TextFile implements AbstractFile{
	private String name;

	public TextFile(String name) {
		super();
		this.name = name;
	}

	@Override
	public void kellVirus() {
		System.out.println("---文本文件:"+name+",进行查杀！");
	}

}

//（视频文件）叶子————————————————————————————————————————————————
class VideoFile implements AbstractFile{
	private String name;

	public VideoFile(String name) {
		super();
		this.name = name;
	}

	@Override
	public void kellVirus() {
		System.out.println("---文本文件:"+name+",进行查杀！");
	}

}

//（文件夹）容器————————————————————————————————————————————————
class Folder implements AbstractFile{

	private String name;
	private List<AbstractFile> list = new ArrayList<AbstractFile>();

    //add方法
	public void add(AbstractFile a) {
		list.add(a);
	}

    //remove方法
	public void remove(AbstractFile a) {
		list.remove(a);
	}

    //get方法
	public AbstractFile getChile(int index) {
		return list.get(index);
	}

	//构造方法
	public Folder(String name) {
		super();
		this.name = name;
	}

	@Override
	public void kellVirus() {
         System.out.println("————————————————————————————");
		System.out.println("---文件夹:"+name+",进行查杀");
		for (AbstractFile file : list) {
			file.kellVirus();//默认递归算法（自己调自己），遍历所有的文件
		}
	}

}

• 测试

package composite;

public class Client {

	public static void main(String[] args) {
		Folder f1 = new Folder("我的收藏");

		AbstractFile f2,f3,f4,f5;
		f2 = new ImageFile("我的图片.jpg");
		f3 = new TextFile("Hello.txt");
		f1.add(f2);
		f1.add(f3);

		Folder f11 = new Folder("我的视频");
		f4 = new VideoFile("大漠孤烟直.mp4");
		f5 = new VideoFile("长河落日圆.mp4");
		f11.add(f4);
		f11.add(f5);

		f1.add(f11);

		f1.kellVirus();
	}
}

//结果：递归算法，遍历所有的容器和叶子
————————————————————————————————————————————
---文件夹:我的收藏,进行查杀
---图像文件:我的图片.jpg,进行查杀！
---文本文件:Hello.txt,进行查杀！
————————————————————————————————————————————
---文件夹:我的视频,进行查杀
---文本文件:大漠孤烟直.mp4,进行查杀！
---文本文件:长河落日圆.mp4,进行查杀！
