中介者模式(Mediator)
场景
-
假设没有总经理。下面三个部门:财务部、市场部、研发部。
- 财务部要发工资,让大家核对公司需要跟市场部和研发部都通气;
- 市场部要接个新项目,需要研发部处理技术、需要财务部出资金。市场部跟各个部门打交道
- 虽然只有三个部门,但是关系非常乱
-
实际上,公司都有总经理。各个部门有什么事情都通报到总经理这里,总经理再通知各个相关部门
-
这就是一个典型的“中介者模式”,总经理起到一个中介、协调的作用
核心

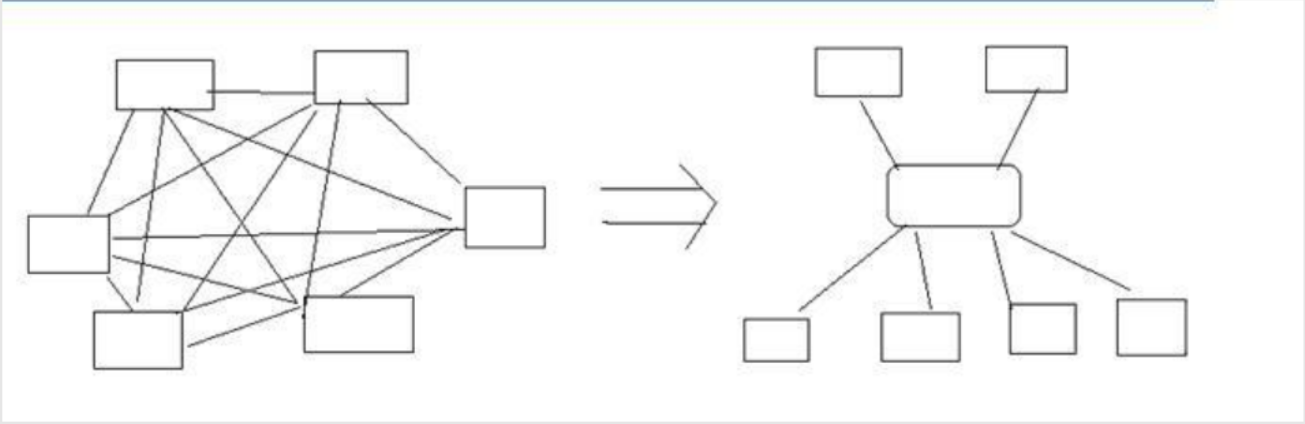

- 如果一个关系中对象之间的联系呈现为网状结构,对象之间存在大量多对多关系,将导致关系及其复杂,这些对象称为“同事对象”
- 我们可以引入一个中介者对象,使各个同时对象只跟中介者对象打交道,将复杂的网络结构化解为如下的星型结构。
中介者模式的本质
- 解耦多个同事对象之间的交互关系。每个对象都持有中介者对象的引用,只跟中介者对象打交道。我们通过中介者对象统一管理这些交互关系。
开发中常见的场景
- MVC模式(其中的C,控制器就是一个中介者对象。M和V都和他打交道)
- 窗口游戏程序,窗口软件开发中窗口对象也是一个中介者对象
- 图形界面开发GUI中,多个组件之间的交互,可以通过引入一个中介者对象来解决,可以是整体的窗口对象或者DOM对象
- java.lang.reflect.Method#invoke()
代码
案例:财务部、市场部、研发部之间通过总经理交互
- 总经理抽象类(Mediator)和总经理实现类(President)
- 同事类接口(Department)和各个部门实现类
- 研发部(Development)
- 财务部(Finacial)
- 市场部(Market)
总经理抽象类(Mediator)和总经理实现类(President)
//总经理抽象类(Mediator)
public interface Mediator {
void register(String dname,Department d);//注册功能,把每个部门注册到集合中
void command(String name);//执行要求
}
//总经理实现类(President)
package mediator;
import java.util.HashMap;
import java.util.Map;
public class President implements Mediator{
private Map<String,Department> map = new HashMap<String, Department>();
@Override
public void register(String dname, Department d) {
map.put(dname, d);
}
@Override
public void command(String name) {
map.get(name).selfAction();
}
}
同事类接口(Department)和各个部门实现类
同事类接口(Department)
package mediator;
/**
* 同事类接口
* @author sxhDrk
*
*/
public interface Department {
void selfAction();//做本部门的事情
void outAction();//向总经理发出申请
}
研发部
package mediator;
public class Development implements Department{
private Mediator m;//持有中介者(总经理)的引用
public Development(Mediator m) {
super();
this.m = m;
m.register("development", this);
}
@Override
public void selfAction() {
System.out.println("专心科研,开发项目!");
}
@Override
public void outAction() {
System.out.println("汇报工作,没钱了,需要资金支持!");
}
}
财务部
package mediator;
public class Finacial implements Department{
private Mediator m;//持有中介者(总经理)的引用
public Finacial(Mediator m) {
super();
this.m = m;
m.register("Finacial", this);
}
@Override
public void selfAction() {
System.out.println("数钱");
}
@Override
public void outAction() {
System.out.println("汇报工作,钱太多了,怎么花?");
}
}
市场部
package mediator;
public class Market implements Department{
private Mediator m;//持有中介者(总经理)的引用
public Market(Mediator m) {
super();
this.m = m;
m.register("Market", this);
}
@Override
public void selfAction() {
System.out.println("接项目");
}
@Override
public void outAction() {
System.out.println("汇报工作,项目承接的进度,需要资金支持");
m.command("Finacial");
}
}
测试
package mediator;
public class Client {
public static void main(String[] args) {
Mediator m = new President();//总经理(中介者)
Market market = new Market(m);//市场部
Development devp = new Development(m);//研发部
Finacial f = new Finacial(m);//财务部
market.selfAction();//市场部的内部工作
market.outAction();//市场部需要别的部门的工作
}
}
//结果————————————————————————————————————————————
接项目//市场部内部工作
汇报工作,项目承接的进度,需要资金支持//市场部需要外部部门的工作
数钱//外部部门相应(通过中介者调用)
