開關(switch)規格中,SPDT, DPDT, 3PDT, 4PDT是什麼意思?

Reference

http://blog.xuite.net/auster.lai/twblog/433393966

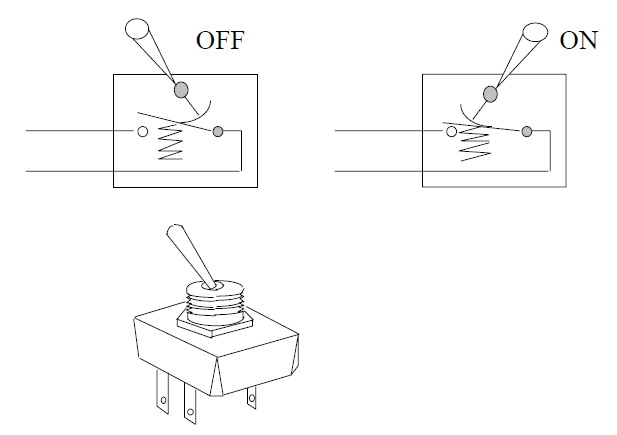

開關(switch)用來控制電路的開與閉,機械式的switc內部是由接點開關、彈簧、與切換搖柄所組成。

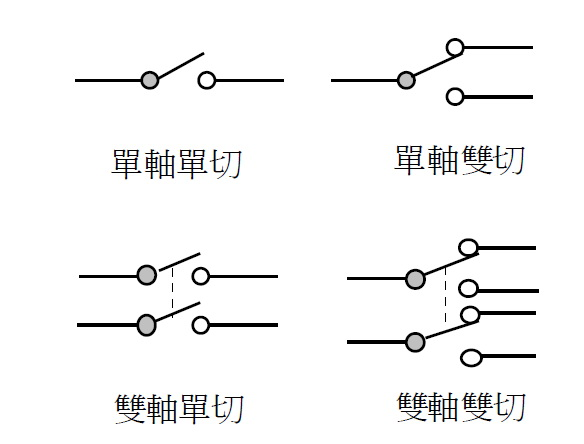

電路圖上switc可用簡單的符號來表示,單軸單切(single pole single throw, SPST)、單軸雙切(single pole double throw, SPDT)、雙軸單切(double pole single throw, DPST)、雙軸雙切(double pole double throw, DPDT)等型式電門表示符號。

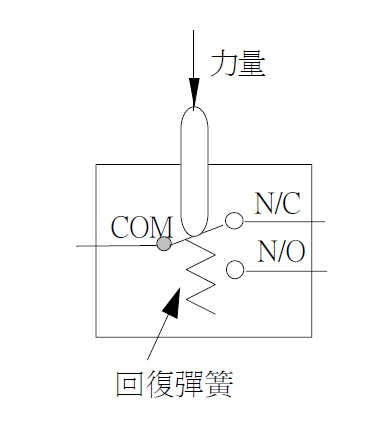

在開關中常可見到“N/C”與“N/O”的標示,首先可看出這個電門符號有三個接點,
其中“COM”表示共接點,
“N/C”則表示「常閉接點(Normally Closed)」,與COM一直保持通路;
而“N/O”則表示「常開接點(Normally Open)」與COM一直保持斷路。

SPDT, DPDT, 3PDT, 4PDT 用以區別不同的選項

SPDT 是3支腳
DPDT 是6支腳
3PDT 是9支腳
4PDT 是12支腳

转载于:https://www.cnblogs.com/youchihwang/p/7083950.html
