ArcGIS加载无偏天地图WMTS服务

摘要：本文介绍了在ArcGIS中加载天地图WMTS服务的流程及需要注意的事项。采用的ArcGIS软件版本为10.8。

博文编写时间：2022年2月26日。

天地图介绍见（国家地理信息公共服务平台 天地图），地图API服务采用OGC WMTS标准，可通过ArcGIS的Catalog/GIS Servers/Add WMTS Server添加天地图WMTS服务。使用该服务前需要向天地图开发管理平台申请Key。

1.申请天地图WMTS服务Key。

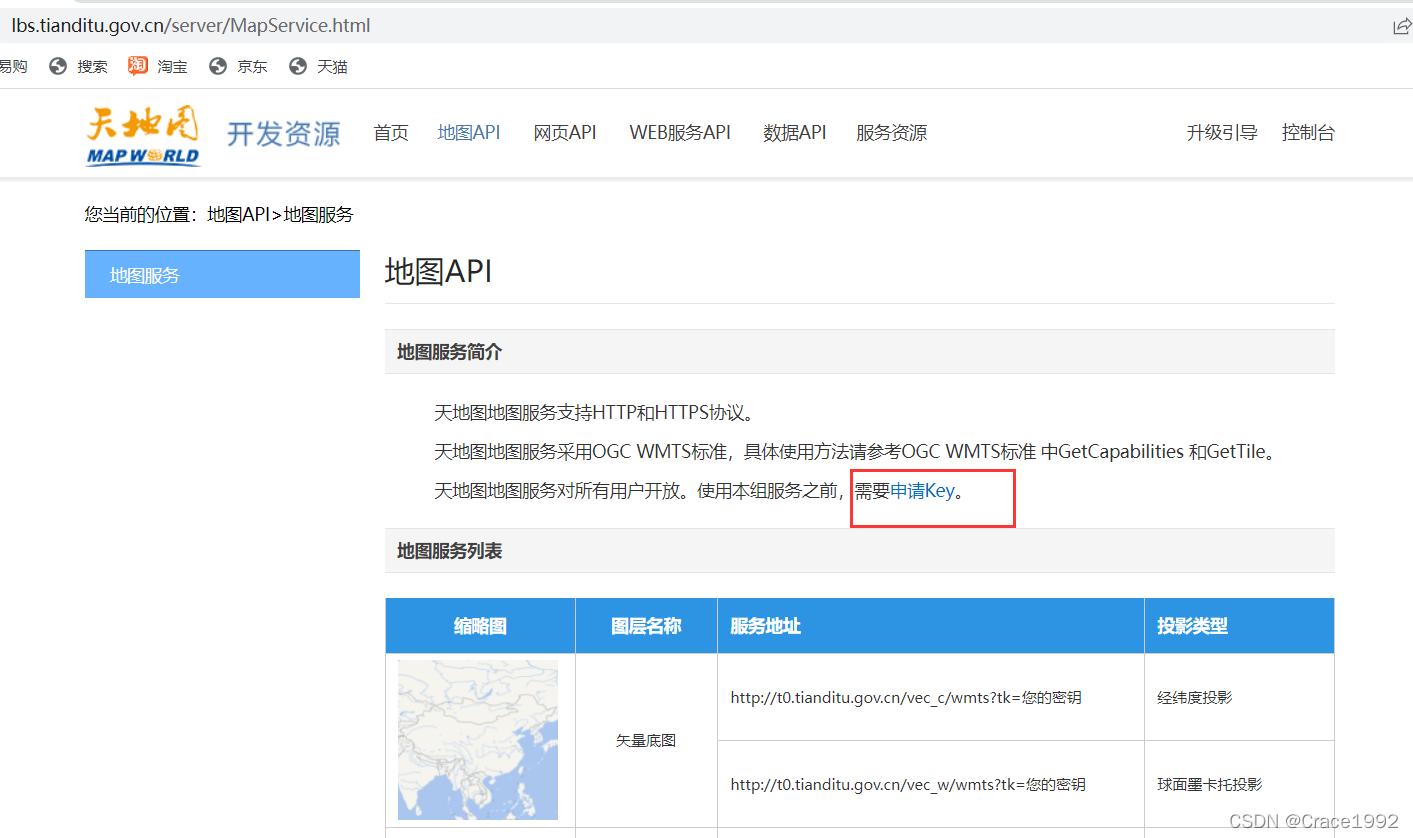

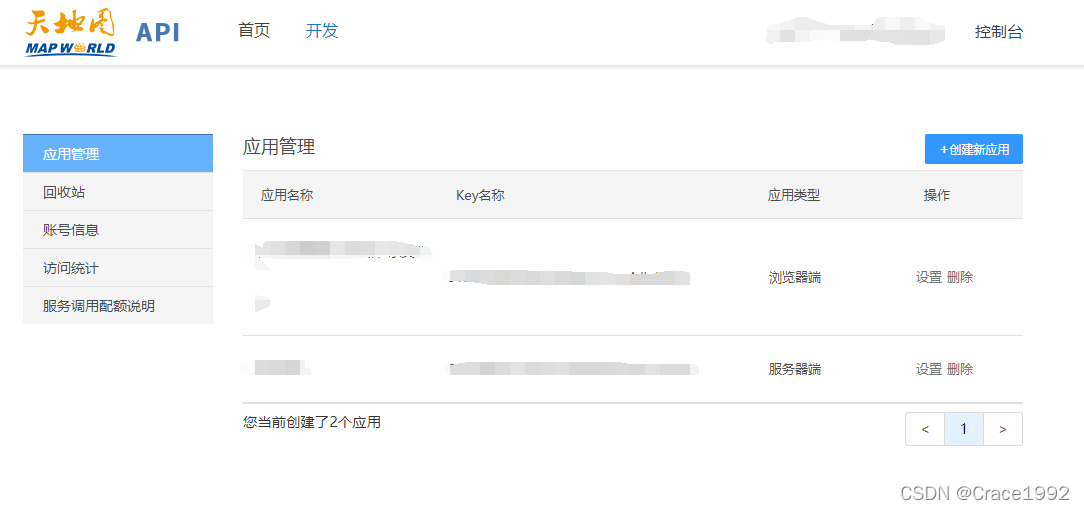

在天地图地图API网站（天地图API）点击“申请Key”，按流程提示即可完成申请（注意申请服务器端Key），如下图。



 2.ArcMap中添加WMTS服务

1）打开ArcMap，依次点击Windows菜单-Catalog（或者点击图标）打开Catalog窗口，点击展开GIS Servers，如下图所示。

2）双击Add WMTS Server，打开对话框，如下图所示。需要按箭头指示依次填写相应信息。

 3）URL填写：URL可参考 （天地图API）给出的服务地址填写，但是需要做一些修改，否则会出现“不显示图像”或者“偏移”的问题。天地图网站给出的服务地址如下图。

从图中可见每种图层名称都对应了两个服务地址，包括“经纬度投影（坐标系统为CGCS2000）”和“球面墨卡托投影”。用户可根据需要进行选择。但是如果直接用上图给出的服务器地址，基本不会得到想要的结果。已加载天地图影像图层为例，描述问题如下：

问题1：直接将链接加密钥复制在ArcMap Add WMTS Server的URL中，将出现加载的影像不显示的问题。



为解决这个问题，在Add WMTS Server时应该将申请的Key值作为参数，流程如下图。

 问题2：按上述方式加载“球面墨卡托投影”的图层仍然出现不显示的问题，而且加载的图像存在严重偏移。

按以上同样的方法加载ArcGIS在线影像，url设置为：http://server.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/WMTS，无需加载Custom Parameter直接点击Get Layers,然后点OK，加载ArcGIS的WMTS服务的World_Imagery影像。

对比World_Imagery影像和之前加载的天地图“经纬度投影”影像，可发现偏移问题。同一个位置对比如下。



 为解决该问题，通过参考不偏移的天地图地图服务-ArcGIS版 - 我也是个傻瓜 - 博客园地图偏移和纠偏是使用在线电子地图不可避免的话题。研究不深入，暂且分享一种已纠偏的地图服务。 服务地址 直接放点干货： 影像地图： http://t0.tianditu.com/cia_w/esri/whttps://www.cnblogs.com/liweis/p/9528148.html，和ArcEngine加载天地图以及低版本ArcGIS加载天地图方法_Shirmy的博客-CSDN博客_天地图加载到gisArcEngine在线地图加载（谷歌地图和天地图）天地图谷歌地图天地图谷歌地图https://blog.csdn.net/qq_36047595/article/details/112596082?spm=1001.2014.3001.5502

 将天地图API网站给出的服务器地址由http://t0.tianditu.gov.cn/img_c/wmts 更改为http://t0.tianditu.gov.cn/img_c/esri/wmts 则可解决。经过测试，该方法对于“经纬度投影”和“经纬度投影”的天地图均实用。
