本文介绍了如何使用STM32CubeIDE开发温湿度传感器DHT11，从DHT11芯片的硬件相关和单总线协议开始，通过cubeMX配置GPIO模拟单总线协议，再到将驱动文件整合进工程，最后在main.c中进行程序配置，实现串口不断发送湿度和温度数据到上位机。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、DHT11芯片介绍

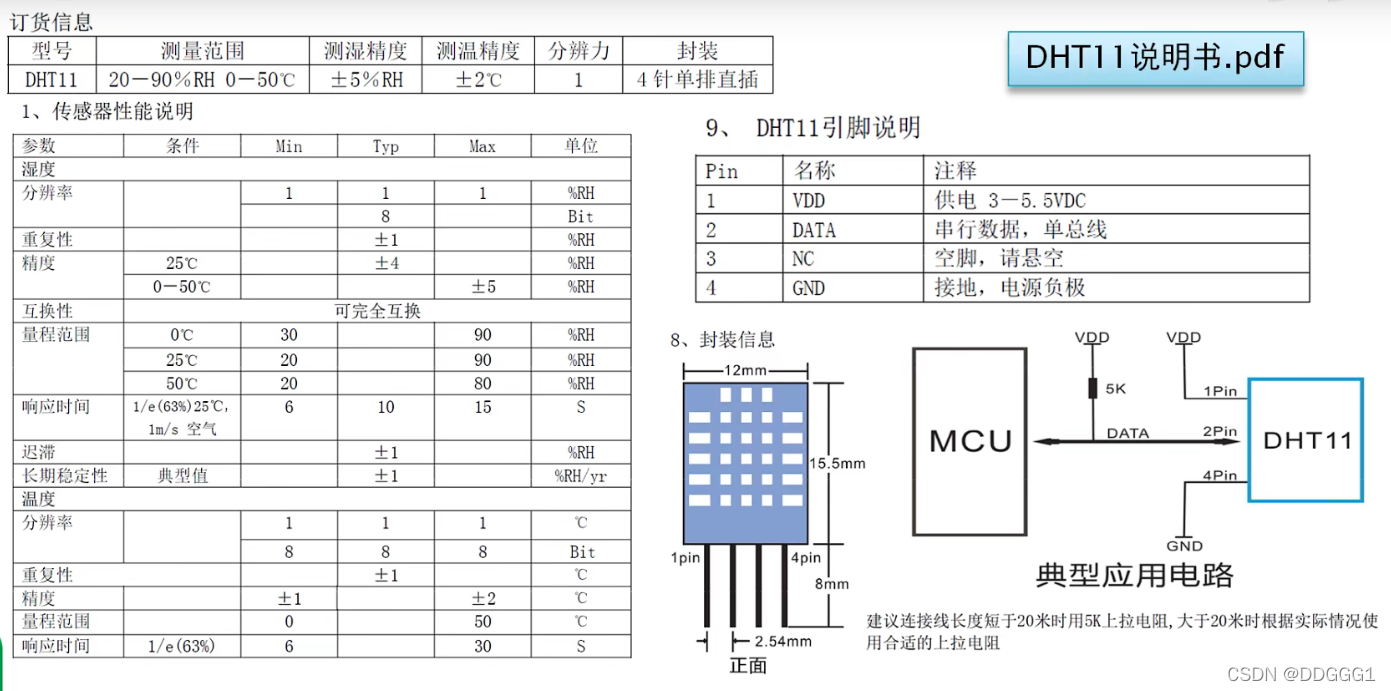

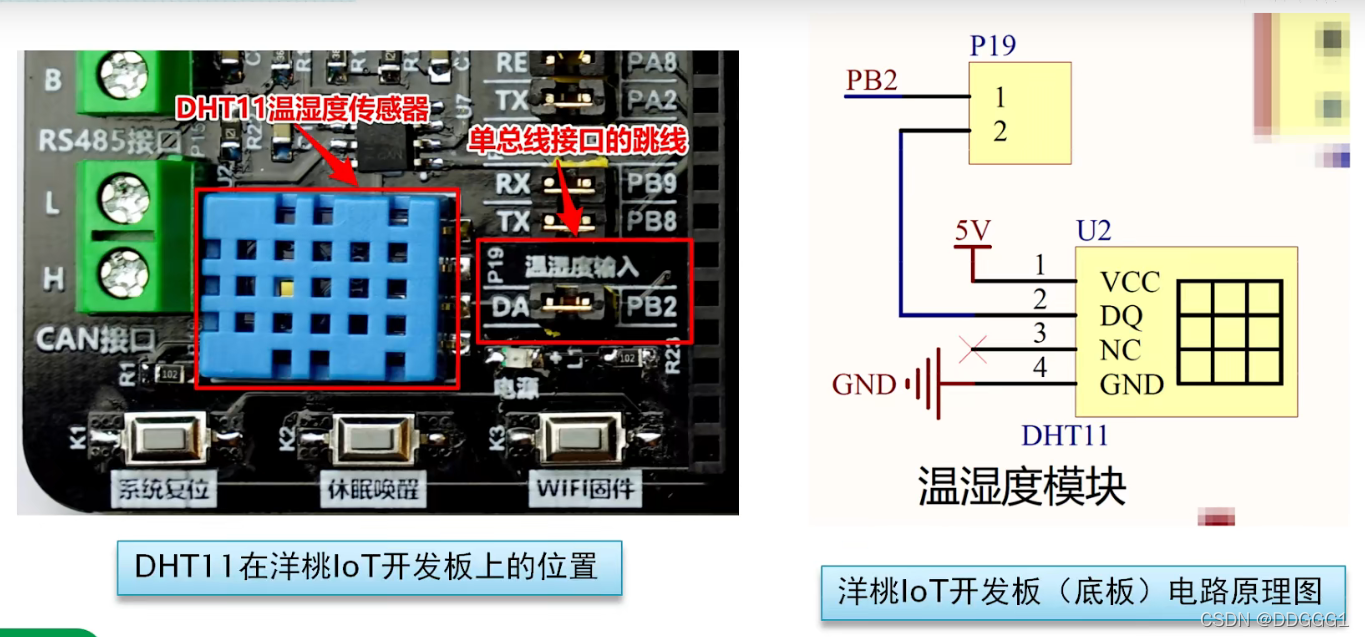

1.硬件相关

在这里插入图片描述

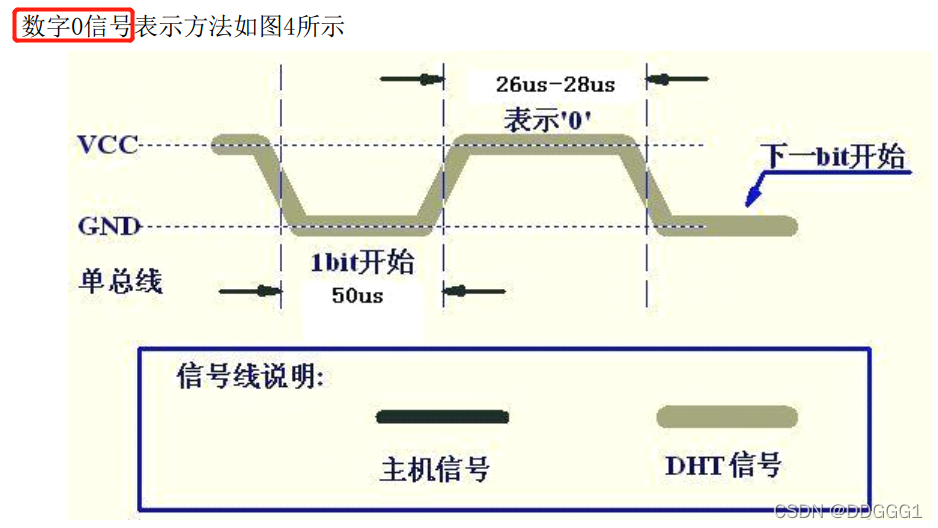

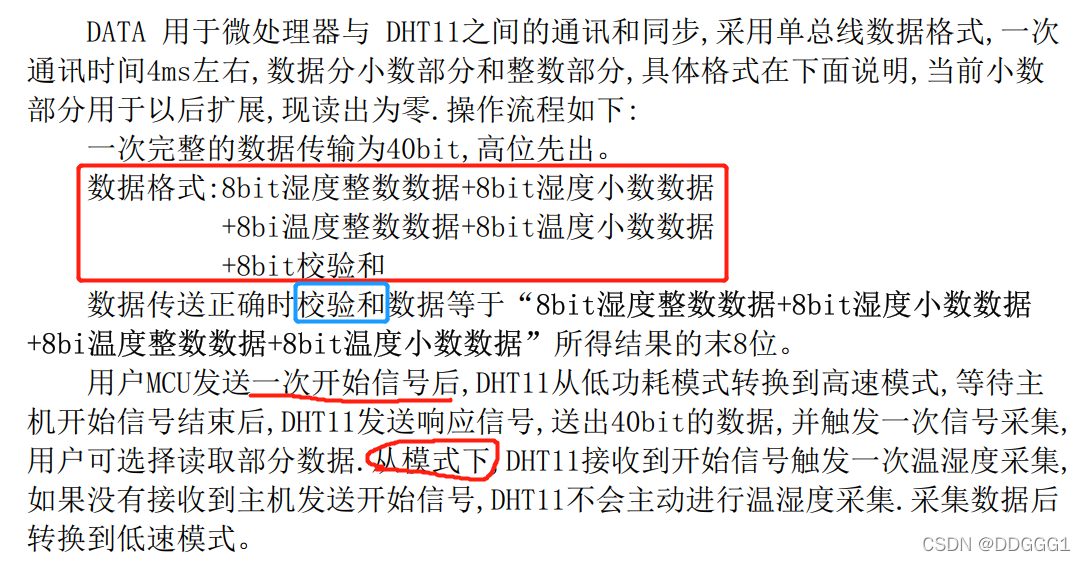

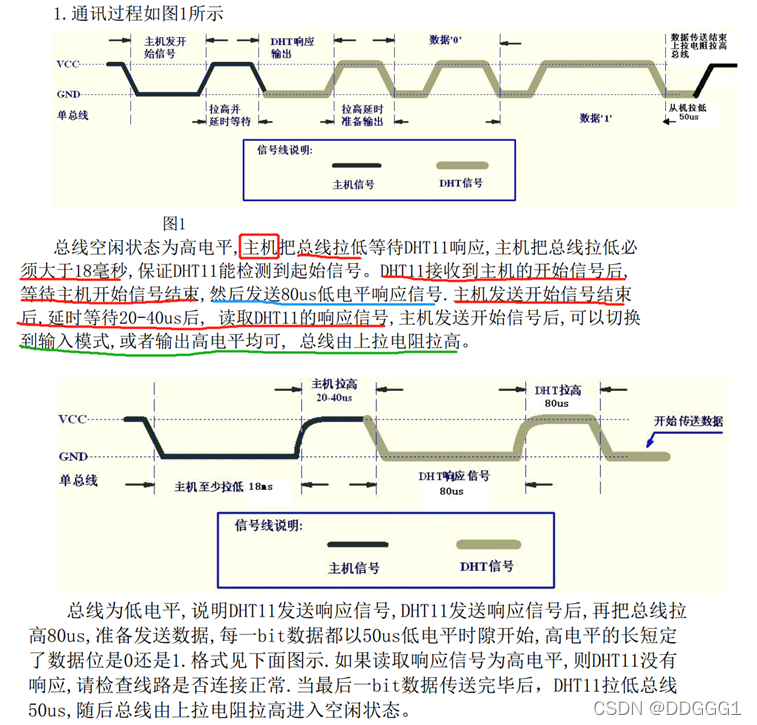

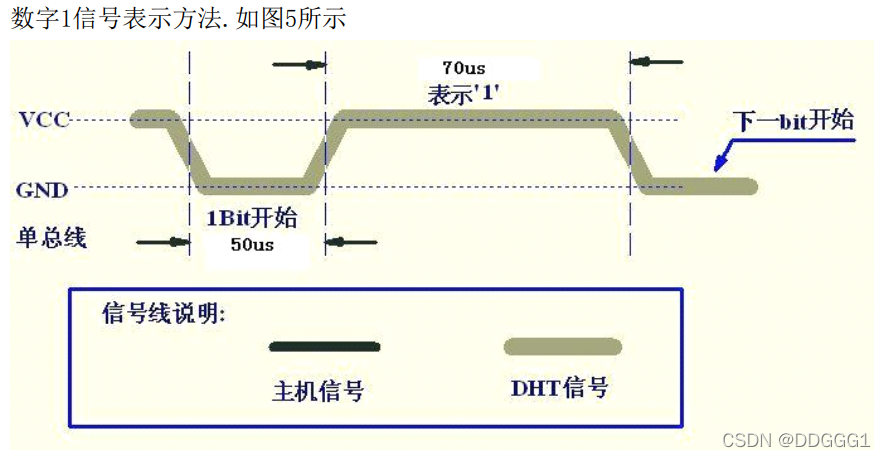

2.硬件支持协议-单总线协议

在这里插入图片描述

二、工程配置

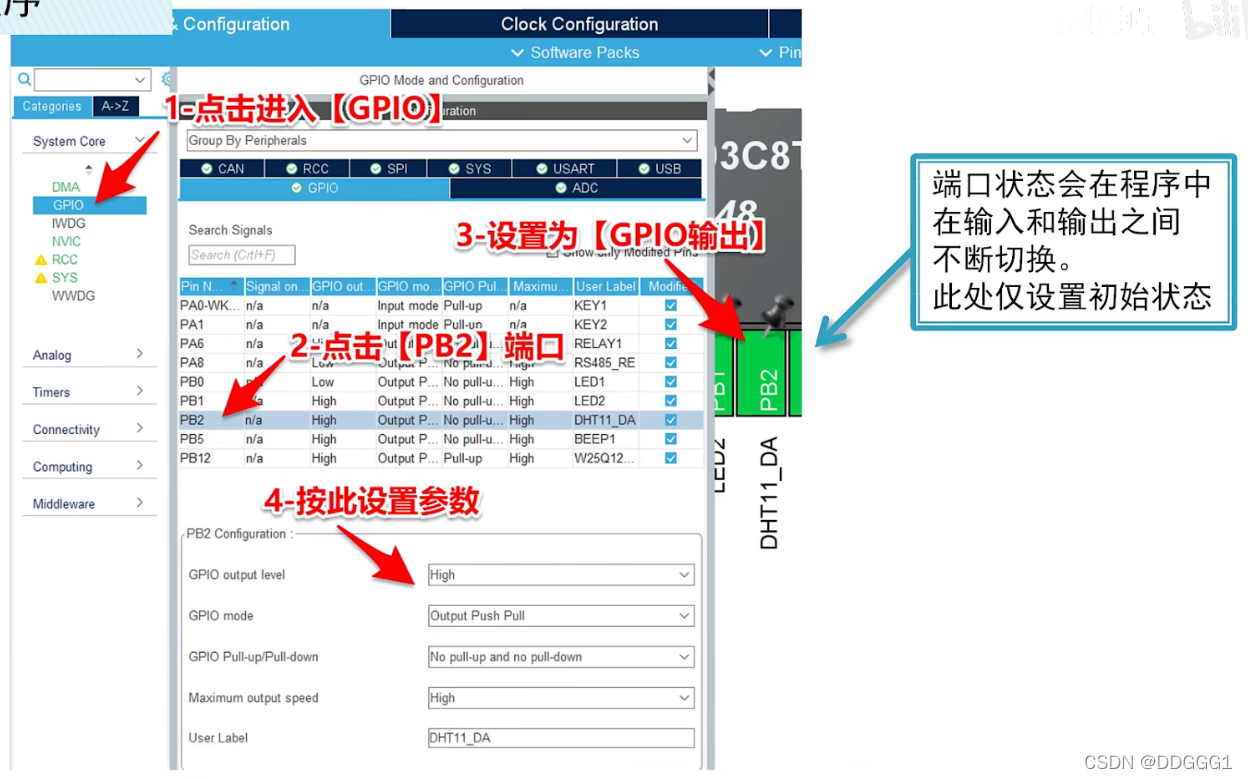

1. cubeMX配置

单片机用GPIO口软件模拟-单总线协议
在这里插入图片描述
还有串口等，请自行配置。

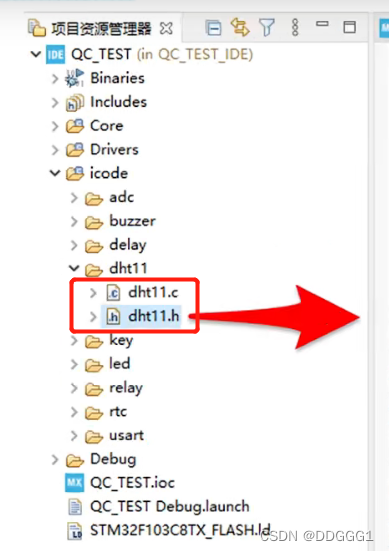

2.将DHT11驱动文件保存到工程文件中

并在头文件中包含
在这里插入图片描述

/*
 * dht11.c
 */

#include "dht11.h"
#include "main.h"

void DHT11_IO_OUT (void){
    //GPIO端口 转为推挽输出
	GPIO_InitTypeDef GPIO_InitStruct = {
   0};
	GPIO_InitStruct.Pin = DHT11_DA_Pin;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
	GPIO_InitStruct.Pull = GPIO_NOPULL;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

void DHT11_IO_IN (void){
    //GPIO端口 变为 输入模式
	GPIO_InitTypeDef GPIO_InitStruct = {
   0};
	GPIO_InitStruct.Pin = DHT11_DA_Pin;
	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
	GPIO_InitStruct.Pull = GPIO_PULLUP;
	HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}


void DHT11_RST (void){
    //DHT11端口复位，发出起始信号（IO发送）
	DHT11_IO_OUT()
