非理想BUCK电路小信号建模
BUCK电路小信号分析
最近一直在学习关于开关电源小信号分析建模,由于开关电源存在两种工作状态:开通和关断。这里主要使用的是状态空间平均法进行建模。这里,强烈推荐使用软件MATHCAD,非常好用,接下来的内容都是我通过mathcad写的。(默认大家已经对BUCK电路很熟悉了)
BUCK电路拓扑

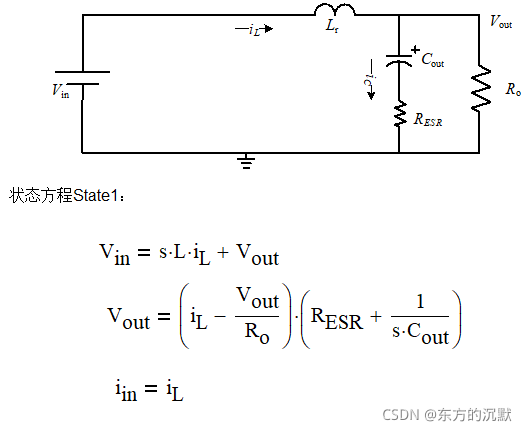

开关管开通时

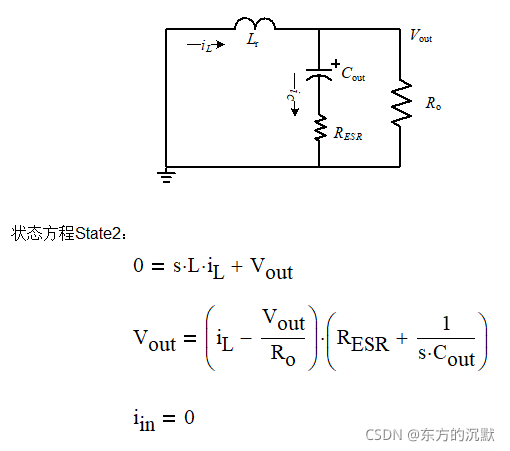

开关管断开时

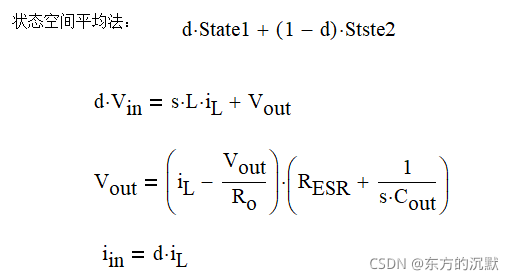

状态空间平均法

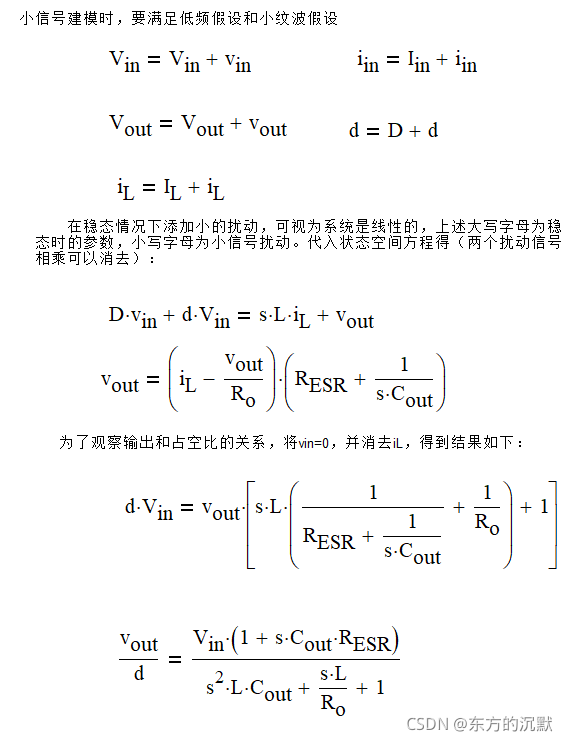

小信号建模

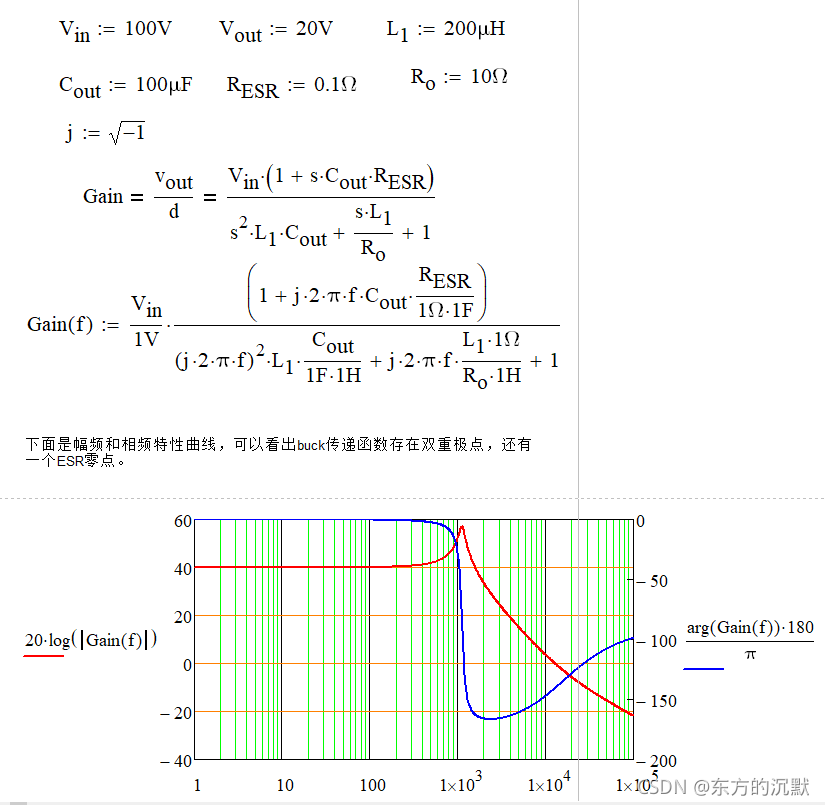

幅频和相频特性曲线绘制
在这里推荐两本书。一本是程红老师的开关变换器建模、控制及其控制器的数字实现;另一本是张卫平老师的开关变换器的建模与控制。
mathcad格式文件链接如下(内容和我上面所写的一样)。
链接: link.
有时间的话,接下来可能会写一些其他拓扑的传递函数。
