反激变换器环路设计二（反馈环路）
反馈环路介绍
反激变换器主功率的环路已经在前文介绍
链接如下: link
反激的反馈补偿主要由TL431和PC817构成，实现稳压和隔离，这两个器件原理就不在此赘述了，需要了解的话可以去网上搜一下。
反激变换器补偿模型建立

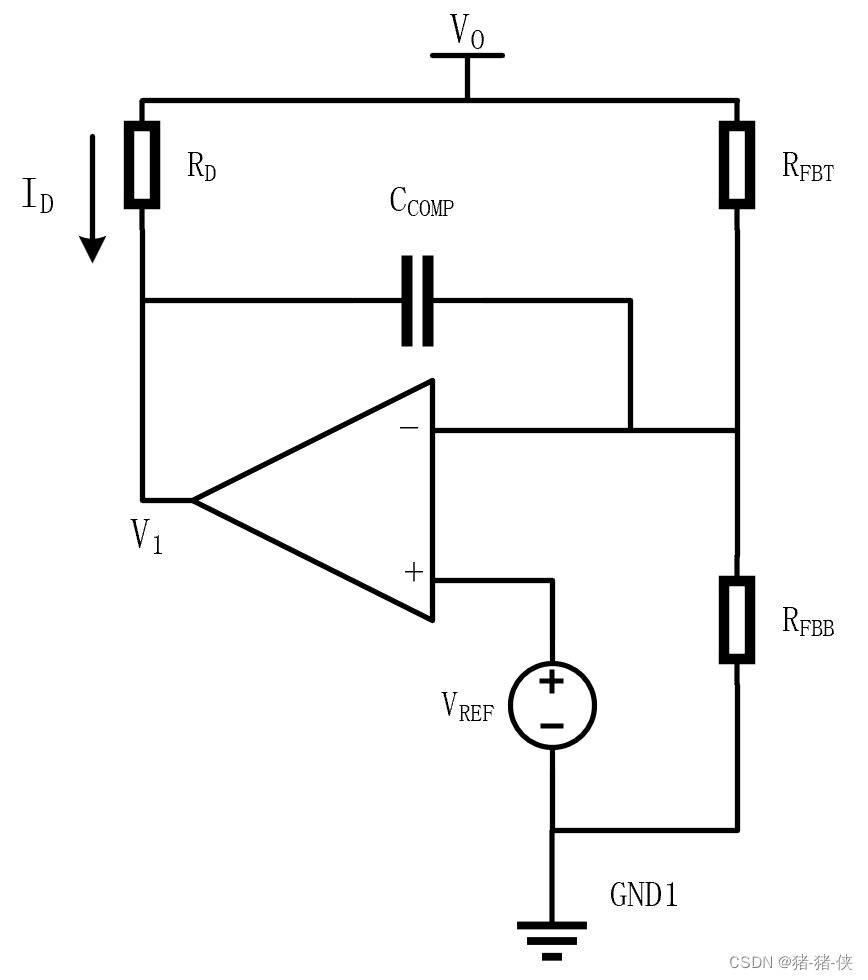

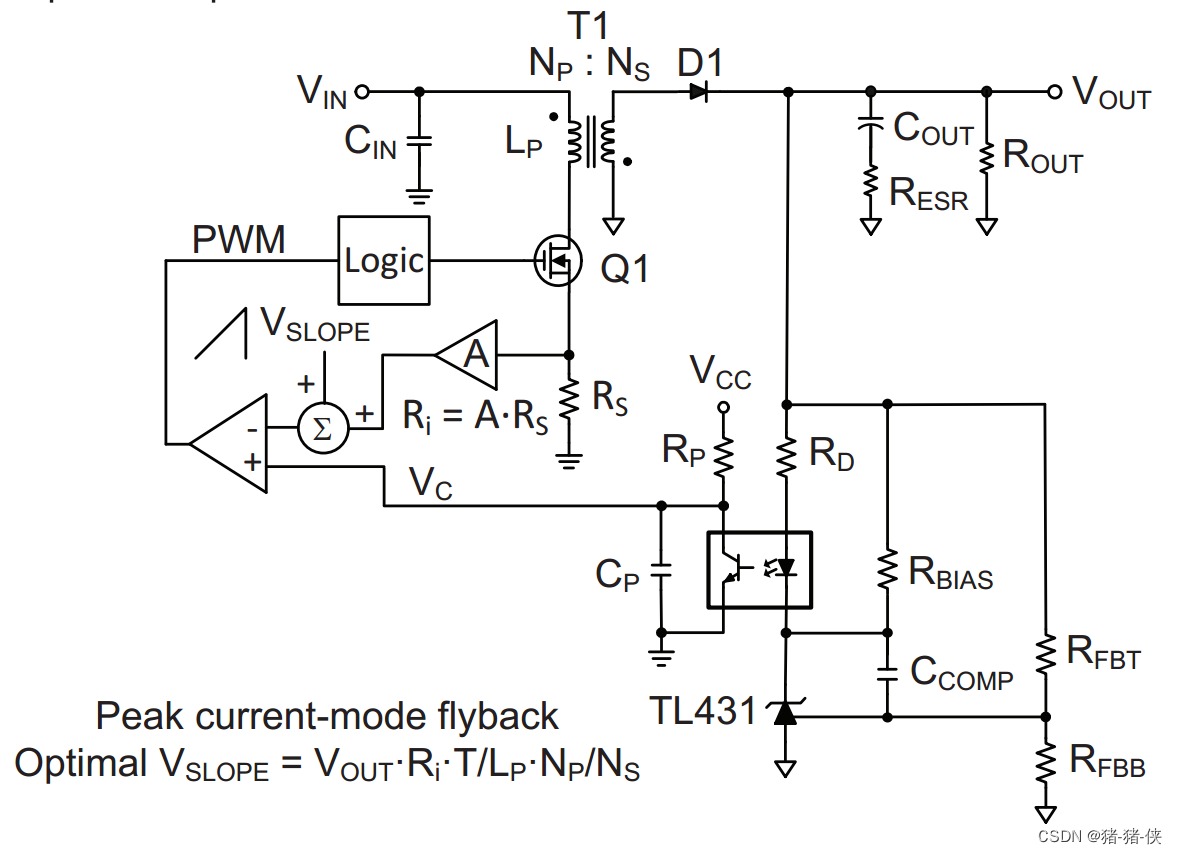

1、反馈环路主要是从输出电压到VFB，即图中的Vc，首先对电路进行转换，将TL431等效为一运放，求PC817的二极管电流与输出电压的传函，等效原理图如下。
如下所示：
I D = V O ( s ) − V 1 ( s ) R D = V O ( s ) − − V O ( s ) s R F B T C C O M P R D . I_D =\frac{V_O(s)-V_1(s)}{R_{D}}=\frac{V_O(s)-\frac{-V_O(s)}{sR_{FBT}C_{COMP}}}{R_{D}}. ID=RDVO(s)−V1(s)=RDVO(s)−sRFBTCCOMP−VO(s).
即：
G ( 1 ) = I D ( s ) V O ( s ) = 1 R D × 1 + s R F B T C C O M P s R F B T C C O M P . G(1) =\frac{I_D(s)}{V_{O}(s)}=\frac{1}{R_{D}}\times\frac{1+sR_{FBT}C_{COMP}}{sR_{FBT}C_{COMP}}. G(1)=VO(s)ID(s)=RD1×sRFBTCCOMP1+sRFBTCCOMP.

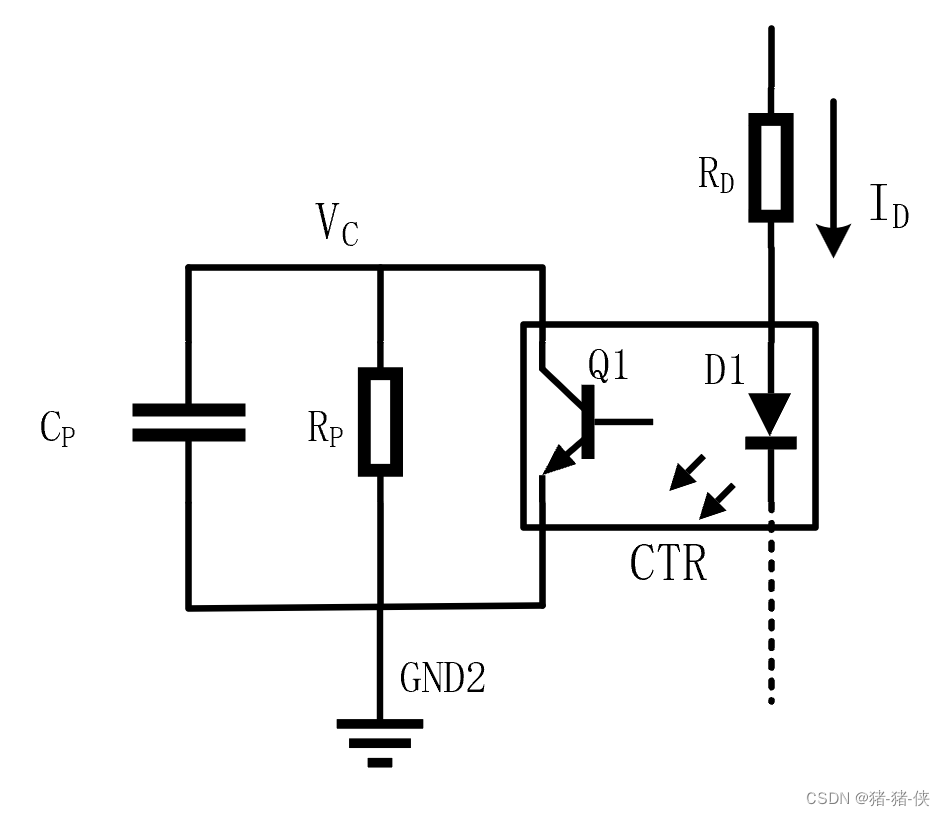

2、计算光耦两边的反馈函数，等效电路如下图：
图中CTR为光耦的电流传输比，即副边的输出电流（IC）与原边输入电流（IF）的百分比。
V C ( s ) = − I D ( s ) × C T R × ( 1 s C P / / R P ) . V_C(s) =-I_D(s)\times CTR\times(\frac{1}{sC_P}//R_P). VC(s)=−ID(s)×CTR×(sCP1//RP).
即
G ( 2 ) = V C ( s ) I D ( s ) = − C T R × R P 1 + s R P C P . G(2) =\frac{V_C(s)}{I_D(s)}=-CTR\times\frac{R_P}{1+sR_PC_P}. G(2)=ID(s)VC(s)=−CTR×1+sRPCPRP.
结合以上公式，反馈环路传函如下：
G ( F B ) = G ( 1 ) × G ( 2 ) = − C T R × R P R D × 1 + s R F B T C C O M P s R F B T C C O M P ( 1 + s R P C P ) G(FB) =G(1)\times G(2)=-\frac{CTR\times R_P}{R_D}\times \frac{1+sR_{FBT}C_{COMP}}{sR_{FBT}C_{COMP}(1+sR_PC_P)} G(FB)=G(1)×G(2)=−RDCTR×RP×sRFBTCCOMP(1+sRPCP)1+sRFBTCCOMP
由公式可以看出，该补偿有两个极点，一个零点，其中一个极点位于原点，该补偿为二型补偿器。
文中可能存在错误，希望各位不吝指教，谢谢！！！
