Ansys各类小技巧

ANSYS workbench作为目前工业领域内使用最多的有限元专业分析软件，有很多工业人都在学习使用它。大家在上手的时候会经常遇到一些看似很简单但很烦人的问题：软件界面字体为什么很小，启动三维模块怎么这么慢，参数界面不小心关了怎么调出来等等问题。今天凌远老师就用图文的方式给大家分享几个小技巧。

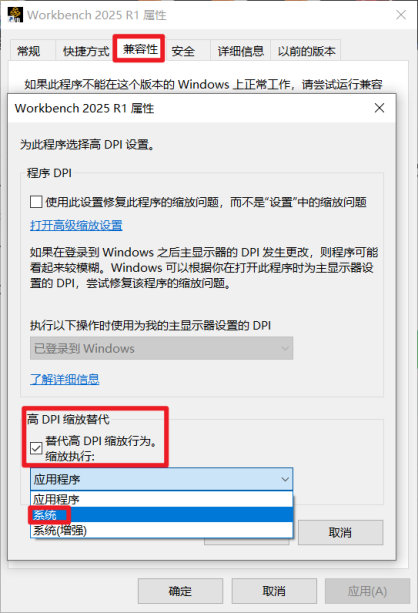

问题1 ：Workbench界面字体很小，跟操作系统不匹配

Workbench的字体大小可以通过兼容性设置，右击workbench快捷图标——属性——兼容性，更改DPI缩放，然后再调整系统字体大小就可以实现软件内软件字体大小的调整。

问题2 ：不小心把模型树/工具条/图表/详细信息点没了怎么办

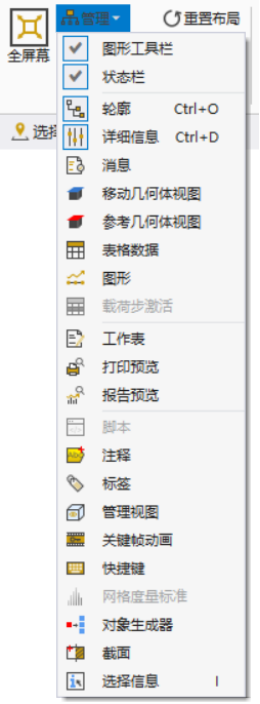

在mechanical主界面中点击主页——布局——重置布局或者管理，可以添加消失的界面模块。

问题3：打开三维编辑器发现不是自己想要的模块

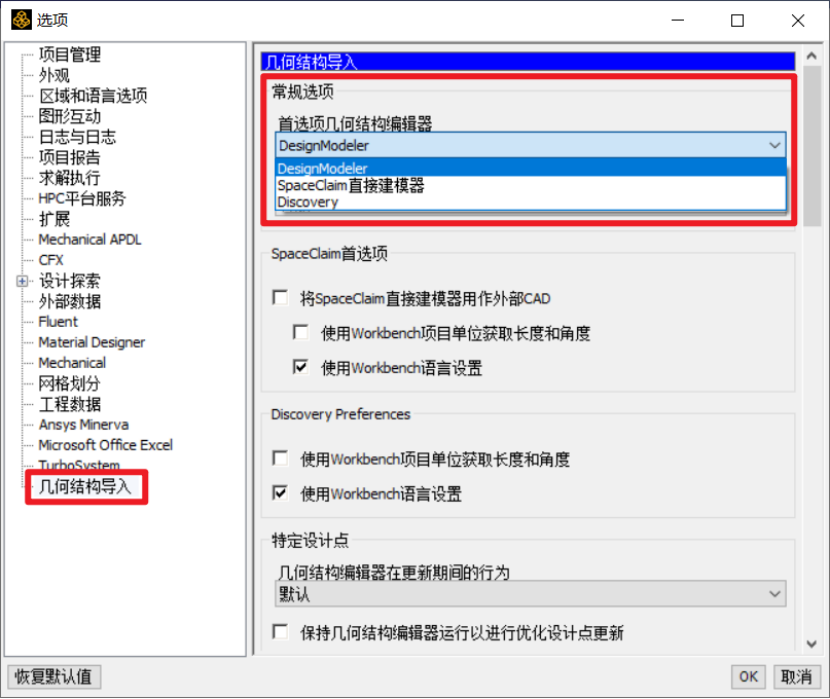

Workbench主界面中工具——选项——几何结构导入选项中可以切换默认编辑器。

问题4：生成完网格之后怎么看网格质量

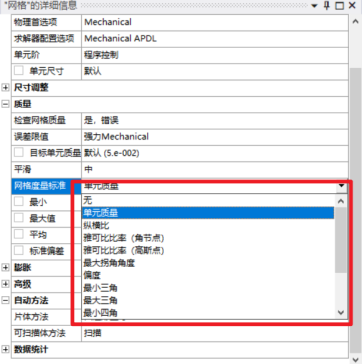

模型树中——网格——质量——网格度量标准中可以查看网格参数，通常情况下我们判断网格质量是通过单元质量、单元长宽比、雅克比以及最大角度。

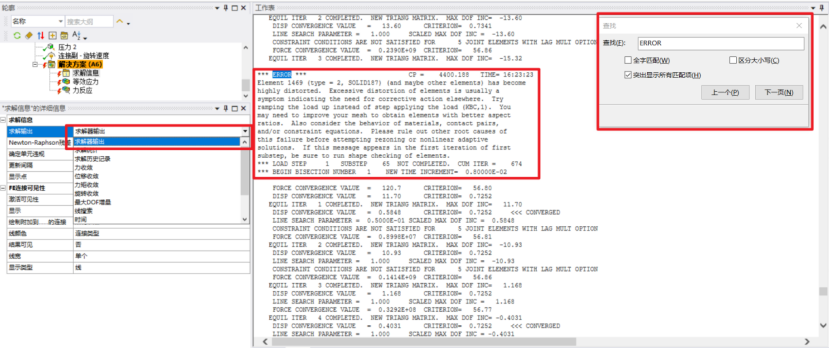

问题5：求解的报错信息如何查看

很多同学在求解报错的时候可以看到软件下方的报错提醒，但是我们要想解决这个报错是需要通过查询报错信息中的错误词条才能够做出正确的调整。点击结果信息——求解输出选项切换为“求解器输出”，在右边的文本中可以按键盘上的Ctrl+F进行文本搜索，查找ERROR词条就可以找到对应报错信息。

问题6：报错信息中提示“6650单元已高度扭曲”，怎么查看这个具体的单元呢

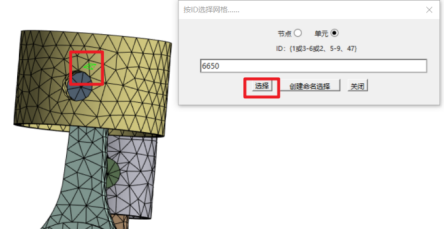

单击模型树中网格选项，切换到网格显示模式，然后右键点击“按ID选择网格”，弹出的小窗口中输入具体单元序号就可查看这个单元了。

问题7：添加接触/运动副的时候有些面选不到

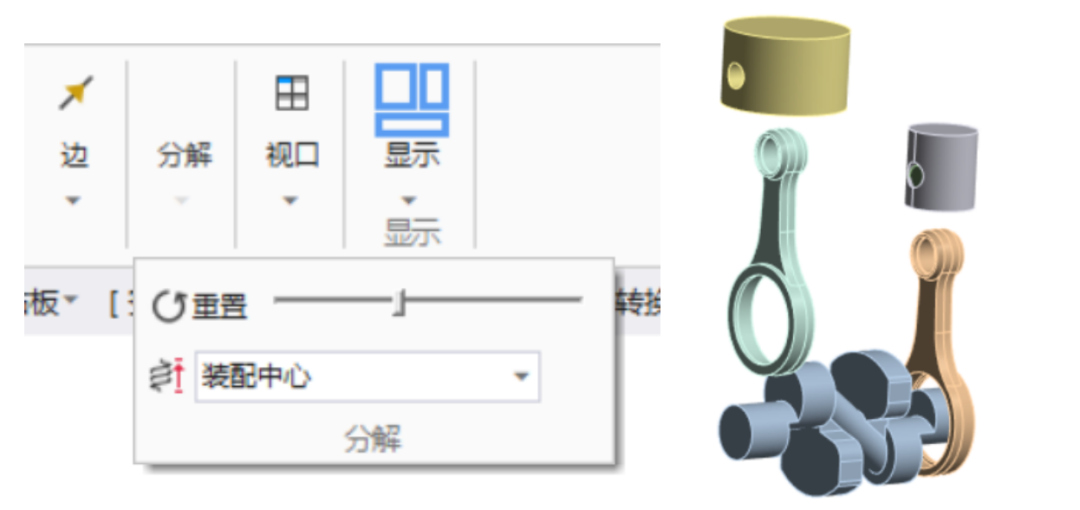

当然我们可以通过隐藏零部件的方式去选择面，但始终还是比较麻烦，碰到复杂装配体更是如此，但mechanical中可以通过显示——分解，开启爆炸视图，以选择被挡到的面。

问题8：想算算齿轮的齿面应力，但是设置接触的时候，需要选择的面太多了

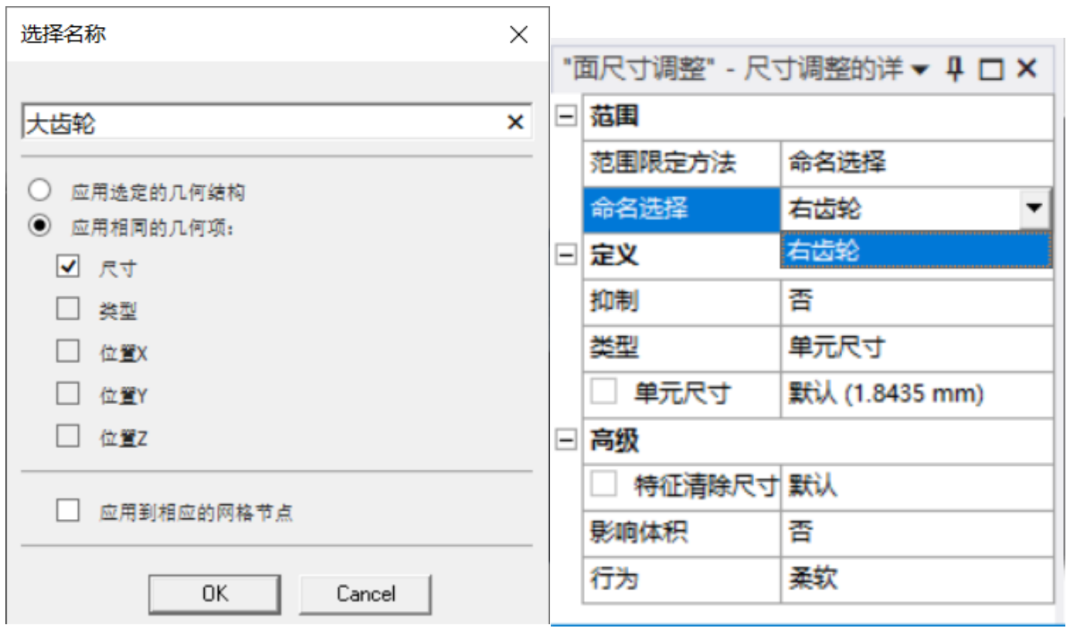

我们可以通过“命名选择”的办法批量选择面，右击空白区域——命名选择，选择“应用到相同的几何项——尺寸”，这样就可以把所有的同尺寸齿面统合到一个命名选择里，设置接触或者绘制网格的时候就可以用这个命名选择。

问题9：结果如何输出高分辨率云图

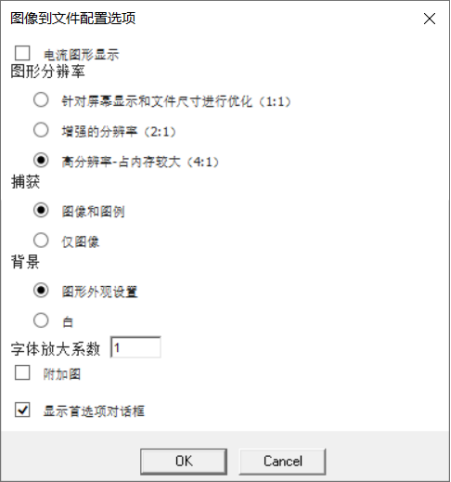

主页——插入——图像——图像到文件，配置选项中可以选择“高分辨率”，就可以输出高分辨率云图了。

问题10：很多同学习惯使用UG/SW/CREO/CATIA等软件，习惯了他们的视图操作，ansys中有没有办法调整视图操作呢？

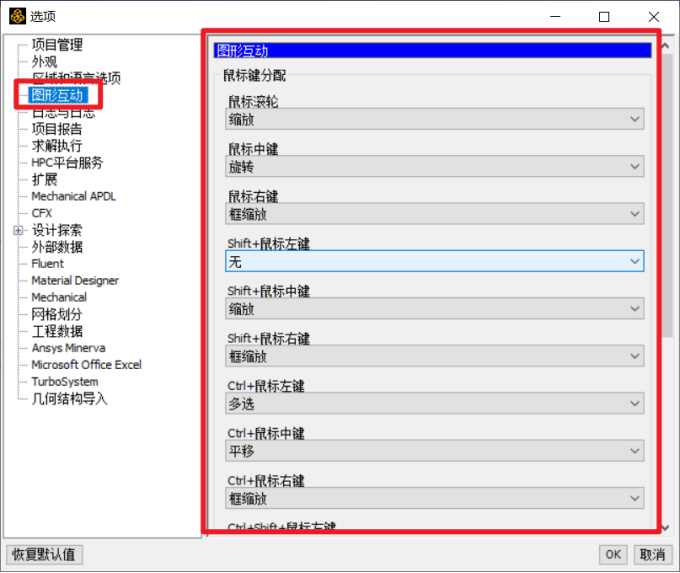

在workbench主页中点击工具——选项——图形交互，在窗口中就可以重新分配视图操作的快捷键
