什么是瞬态动力学？

我们在学习有限元仿真的时候会学习到很多的仿真类型，静力学分析、瞬态动力学、热力分析、屈曲分析等等。今天就和大家探讨一下，瞬态结构分析——他的作用和原理是什么？什么场景下会用到？用最直白的语言讲清楚它为何如此重要。

急刹车时，为什么安全带会猛地勒紧，而车身前部会向下沉？

手机从桌上摔落，为什么屏幕着地和边框着地，碎的概率差别巨大？

这些生活中常见的问题，都与一个“捕捉瞬间”的技术息息相关——瞬态动力学分析。

1什么是瞬态动力学分析？

简单来说，它是给物体拍一部“动态纪录片”

如果把静力学分析比作“静态照片”（只拍物体静止时的状态），

那么瞬态动力学分析就是一台高速摄像机，完整记录物体在短暂冲击、剧烈变化载荷下的每一个动作细节：

如何变形？

哪里受力最大？

从开始到结束的完整“动作轨迹”是怎样的？

它通过分析结构在瞬态（短暂但剧烈变化）过程中的位移、应力、应变等参数，揭示其动态行为。

2核心概念

瞬态动力学分析通过求解一个经典方程，预测物体在动态载荷下的行为：

Mu¨(t)+Cu˙(t)+Ku(t)=F(t)

M（质量矩阵）：代表物体的“惯性性格”（比如重物更难加速或减速）。

C（阻尼矩阵）：像“隐形刹车片”，描述能量如何被摩擦、空气阻力等消耗。

K（刚度矩阵）：反映物体的“抗变形能力”（比如钢筋比塑料更“硬”）。

F(t)：随时间变化的“外力剧本”（比如一脚踢飞箱子，或地震波的连续冲击）。

通过这个方程，我们能算出物体每一刻的位移、速度、加速度和应力，就像逐帧播放一部力学动画。

3下面我们来看实际的有限元分析案例，分析行星减速器中的齿轮结构

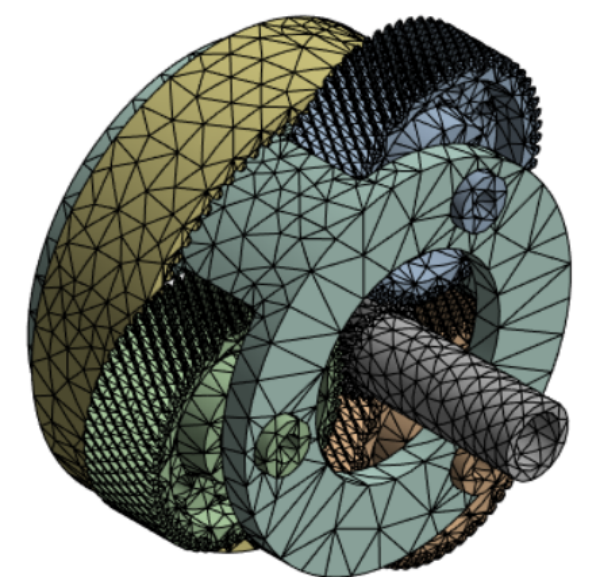

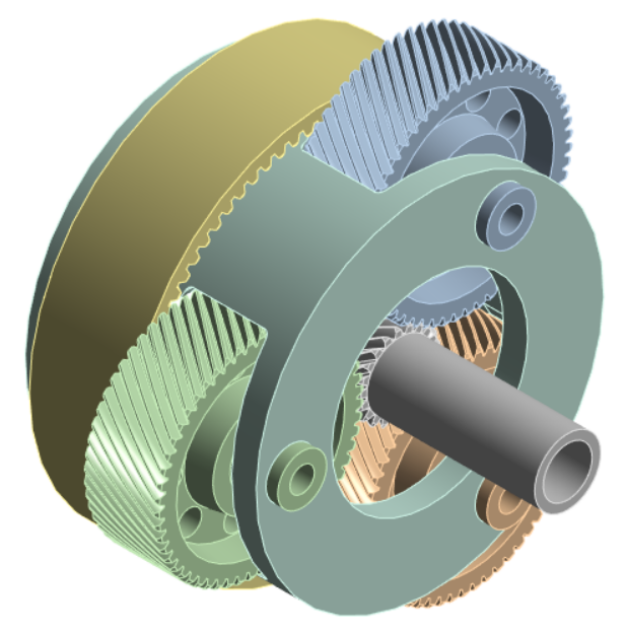

行星轮几何结构与FEA模型（使用软件为ANSYS workbench）

行星减速器工况：动力输入为太阳轮，动力输出为保持架，输入转速500rpm（起动转速）

使用分析模块：瞬态结构

分析结果：

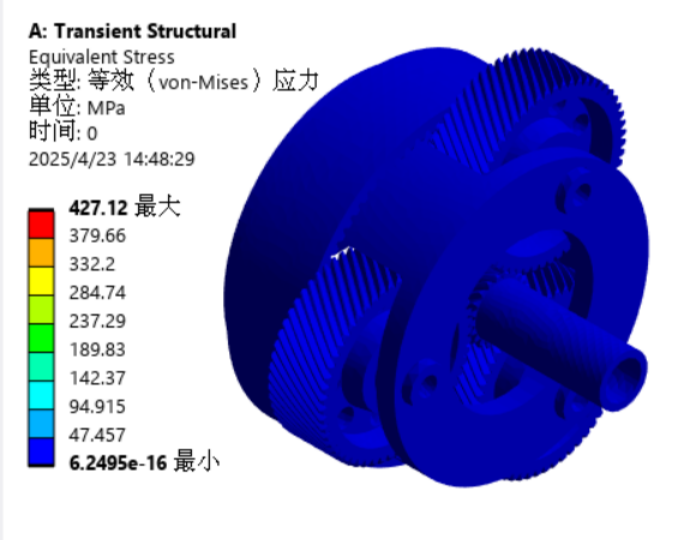

等效应力（von-Mises）

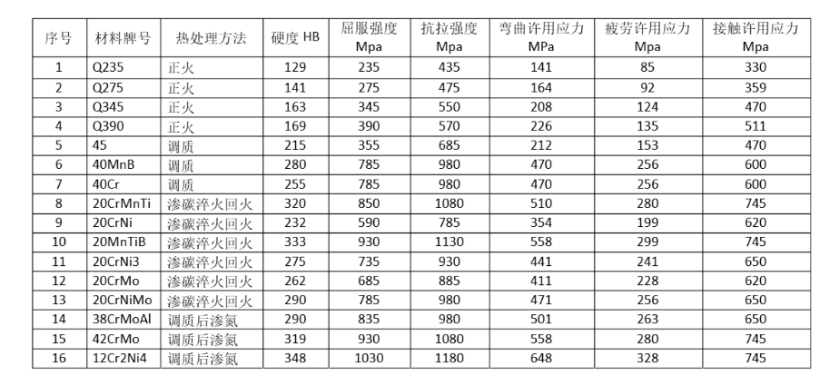

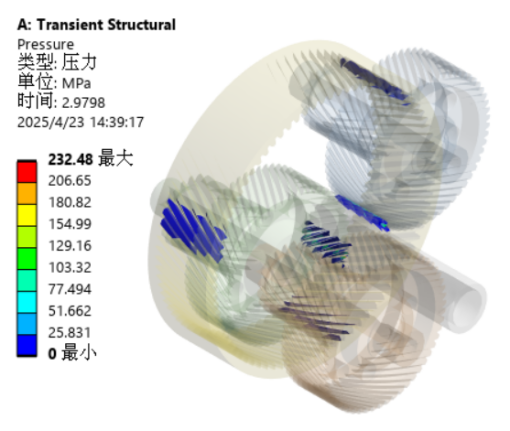

通过有限元分析表明，转速为500rpm转速下，空载整体结构最大应力值为427.12MPa，接触面最大应力值为232.47MPa，对照常用齿轮许用应力表可再参考使用寿命、经济成本选用材料

4为什么它难？工程师的三大挑战

时间“切片”的艺术

分析时需要把时间切成极细的“片”（时间步长），比如0.001秒一切片。

矛盾：切片越细，结果越准，但计算量爆炸式增长！

非线性“陷阱”

材料变形过大时，刚度会变（如金属从弹性到塑性）；

物体碰撞时，接触力瞬息万变；

解决方法：需要复杂的迭代算法和大量计算资源。

阻尼：看不见的“神秘力量”

现实中能量耗散可能来自空气、材料内摩擦、螺栓松动……

仿真困境：难以精确建模，常需假设简化（如瑞利阻尼）。

总结：瞬态动力学——让“一瞬间”变得透明

它像一把钥匙，解开了短时冲击、剧烈载荷下结构的动态密码。从汽车安全到抗震建筑，从电子产品到航天器分离，瞬态动力学分析让我们在虚拟世界中预演危机，在真实世界中避免灾难。
