前言

Tcl（全称 Tool Command Language）广泛应用与EDA工具中。而Xilinx 的新一代Vivado 开发套件集成了很多的Tcl脚本命令，或者说Vivado就是一个Tcl脚本的合集。掌握Tcl在vivado 中的相关技巧，可以在工作中节约很多重复劳动，提升效率。因此学习Tcl 是相当有必要的。Tcl作为脚本语言，在不使用Vivado GUI情况下也是可以完成整个设计，这种操作会减少了GUI的使用，提高整个软件的运行时间。但是目前大家的使用习惯还是采用GUI，也是比较直观的操作。因此本篇博文主要还是基于GUI的一些Tcl脚本操作的总结。

vivado 常用脚本

博主使用的Vivado 2017.4版本，使用时有可能会出现一些版本兼容性的问题，这里不过于深究。

1. Vivado Tcl使用方法

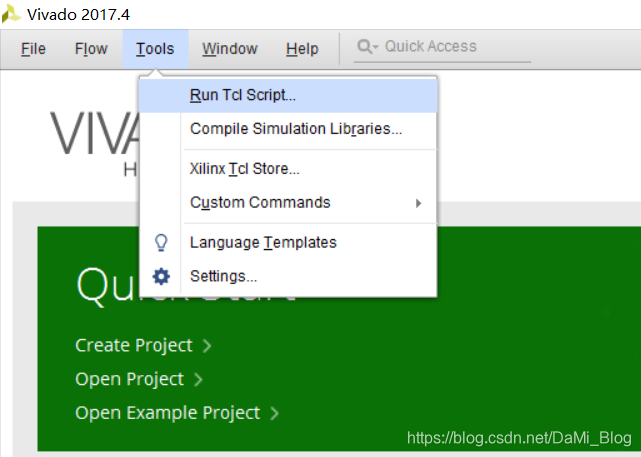

Vivado 使用Tcl脚本的方法有几种，菜单栏运行脚本文件，Tools -> Run tcl Script…载入已经写好的Tcl脚本就可以运行。
Tcl 脚本文件运行

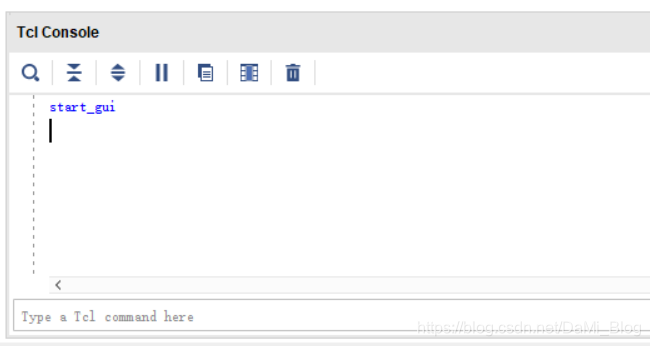

第二种方式也是在Tcl Console 窗口输入进相关的Tcl文件指令便可以进行指令操作的交互。
Tcl 命令行交互窗口

2.建立工程

利用Tcl建立工程，配置相关芯片信号、设置工程路径、建立工程名称相关工程的基本参数，一键完成新工程使用。

#
#STEP1 ： 建立工程
#
	#设置器件型号
    set device_model xc7z035fbg676-2
	#设置工程创建位置
    set dev_dir {
   G:\DeskTop\ZynqCode\11_Tcl_test}
	#确保切换到了工程位置
    cd $dev_dir
    puts "The home_dir is $dev_dir now!"
	#工程名称
    set project_name tlc_test
	#创建工程
    create_project $project_name $dev_dir -part $device_m
