Latency Reduction and Transport Efficiency(LRTE)(延迟减少和传输效率(LRTE)):

延迟降低和传输效率（LRTE）是一个可选的CSI-2特性，它有助于最佳传输，以支持一些新兴的成像应用。LRTE有两个部分，将在本节中进一步详细说明：

1、包间延迟减少（ILR）
2、增强的传输效率。

interpacket Latency Reduction (ILR):

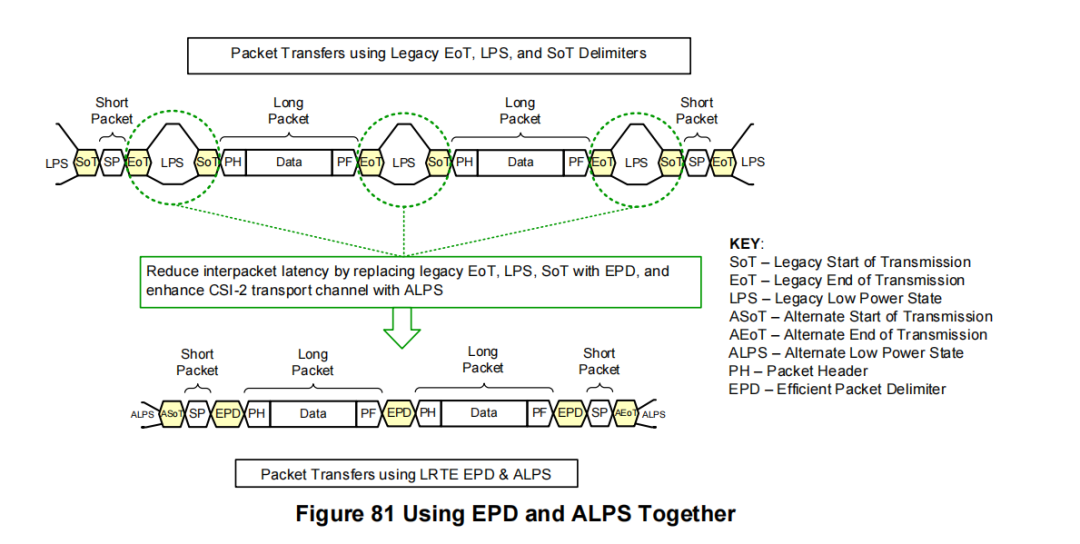

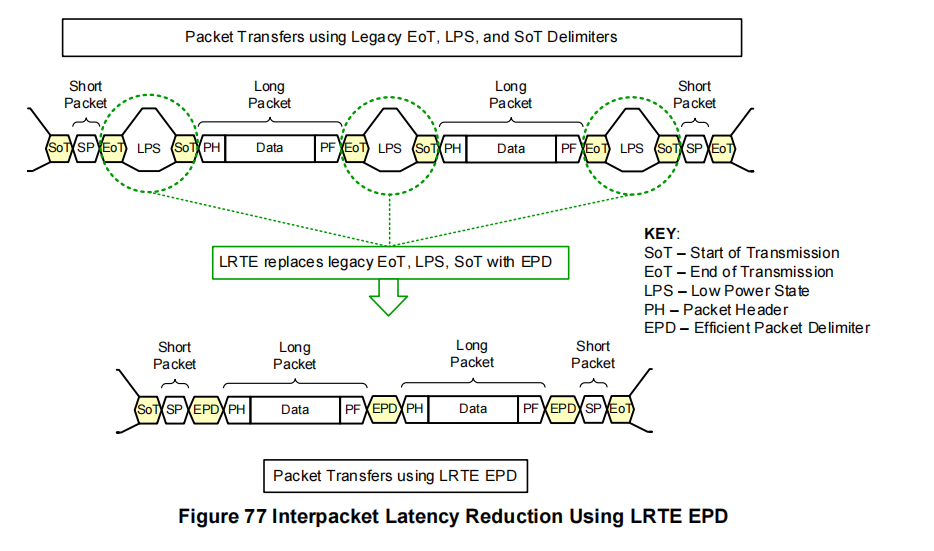

根据D-PHY物理层选项的[MIPI01]和C-PHY物理层选项的[MIPI02]，CSI-2短包和长包由EoT、LPS和SoT包定界符分隔。高级成像应用、PDAF（相位检测自动对焦）、传感器聚合和机器视觉可以从减少这些定界符开销而产生的有效速度提升中大大受益。包间延迟减少用一种更高效的包定界符（EPD）信号机制取代了传统的EoT、LPS和SoT包定界符，避免了HS-LPS-HS转换的需要。

EPD(Efficient Packet Delimiter) for C-PHY Physical Layer Options:

对于C-PHY物理层选项，EPD使用一个或多个由PHY生成和消耗的7-UI同步字用于包定界符快速（PDQ）信号。PDQ由发射器和接收器的物理层分别生成和消耗，因此作为CSI-2包定界符非常可靠。图像传感器应在PPI(Parallel Peripheral Interface,并行外设接口)处重用“TxSendSyncHS”，以便由C-PHY发射器生成PDQ控制码。C-PHY接收器接收到PDQ控制码后，应用处理器应在PPI处重用“RxSyncHS”，以通知CSI-2协议层。7-UI PDQ控制码的持续时间与C-PHY符号速率成正比。

C-PHY接收器的EPD也可以从可选的CSI-2协议生成和CSI-2协议消耗的Spacer（间隔符）插入中受益，因为这对于成像应用的包间延迟优化很有帮助。在C-PHY上的CSI-2的Spacer Word的值应为0xFFFF，并且应在链路中的所有通道上生成Spacer Words。图像传感器（发射器）应包括以下两个16位寄存器，以便为成像应用的包间延迟优化提供便利：

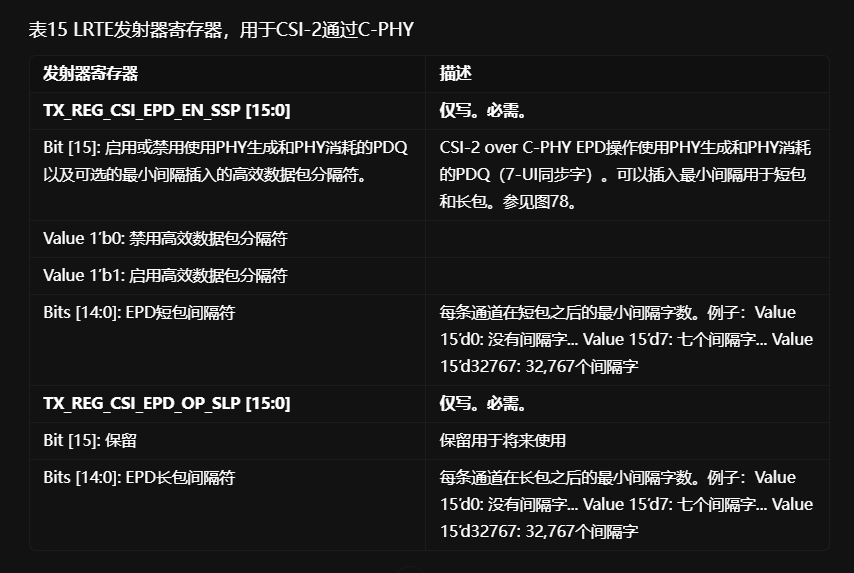

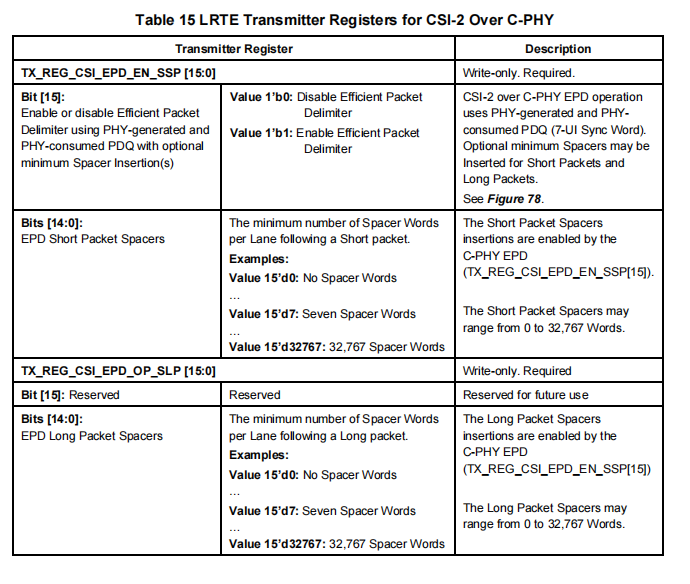

1、TX_REG_CSI_EPD_EN_SSP（EPD 启用和短包间隔符）寄存器：
- 该寄存器的最高位应被用于启用 EPD，在两个 CSI-2 包之间插入 7-UI PDQ（同步字），并且可选地在短包和长包之间插入间隔符。
- 1’b0：C-PHY传统的EoT、LPS、SoT包定界符.
- 1’b1：C-PHY EPD（高效包定界符）。
- 该寄存器的剩余15位（位[14:0]）将用于在CSI-2短包之后，每个通道最多插入32,767个间隔符。
2、 TX_REG_CSI_EPD_OP_SLP（长包间隔符）寄存器
- 该寄存器的最高位保留用于将来使用。
- 该寄存器的剩余15位（位[14:0]）将用于在CSI-2长包之后，每个通道最多插入32,767个间隔符。

如果启用了 C-PHY EPD，则以下内容适用于两个 EPD 寄存器的最低 15 位：

寄存器值为15'd0时，不会产生间隔符（插入零个间隔符）。
寄存器值为15'd5时，会生成5个间隔符，产生的持续时间为5 x 7 UI 。
寄存器的最大值为15'd32,767时，会生成32,767个间隔符，产生的持续时间为32,767 x 7 UI。

“发射器应支持在 TX_REG_CSI_EPD_EN_SSP 和 TX_REG_CSI_EPD_OP_SLP 寄存器中的间隔符插入计数字段至少有一个非零值。

EPD for D-PHY Physical layer Option:

对于 D-PHY 物理层选项下的 CSI-2，有两种 EPD 选项，详细内容见以下子章节。当启用 EPD 时，D-PHY 物理层选项下的 CSI-2 应使用最少数量的填充字节对链接的所有通道进行对齐。填充字节的值应为 0x00。通过使用填充字节对链接内的通道进行对齐的过程类似于 C-PHY 下 CSI-2 的原生 EOT 对齐。

D-PHY EPD Option 1:

对于 D-PHY v2.1 物理层选项的 EPD，使用由物理层生成和消耗的 HS-Idle 进行包定界符快速（PDQ）信号传输，在 PDQ 之前可选地插入间隔字节。对于 D-PHY 下的 CSI-2，间隔字节的值应为 0xFF，且间隔字节应在链接内的所有通道上生成。PDQ 由发射器和接收器的物理层分别生成和消耗，因此作为一个稳健的 CSI-2 包定界符。D-PHY 接收器可以从协议生成和协议消耗的间隔符中受益，因为在禁用转发时钟以进行 PDQ 信号传输之前，可能需要额外的时钟周期来通过管道刷新有效负载内容。图像传感器应在 PPI 上使用“TxHSIdleClkHS”以由 D-PHY 发射器生成 PDQ 序列。当 D-PHY 接收器接收到 PDQ 序列时，应用处理器应在 PPI 上使用“RXSyncHS”来通知 CSI-2 协议层。此外，“RxClkActiveHS”也可以用于提前指示 EPD 。

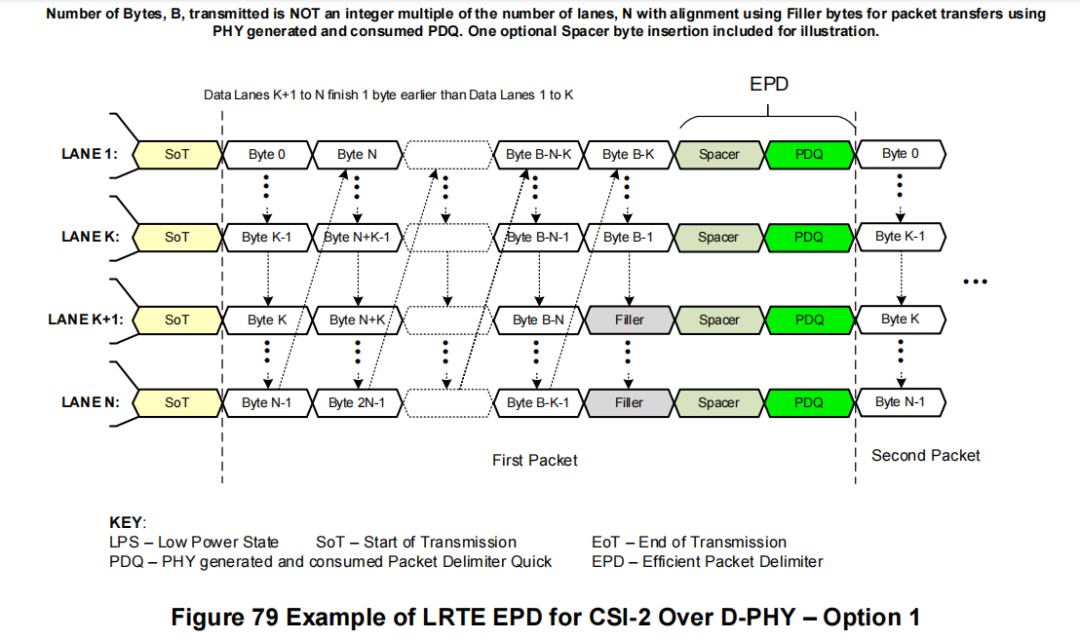

传输的字节数 B 不是通道数 N 的整数倍时，通过填充字节进行对齐，以便在使用 PHY 生成和消耗的 PDQ 进行包传输时实现对齐。示例中包含了一个可选的间隔字节插入。

D-PHY EPD Option 2:

D-PHY EPD 选项 2 仅限于可选的由 CSI-2 协议生成和消耗的间隔符，用于背靠背传输（即不使用由 PHY 生成和消耗的 PDQ）。选项 2 主要用于不支持选项 1 的旧版 D-PHY。根据具体用例（即连接的 CSI-2 包的大小和数量），缺少由 D-PHY 生成和消耗的 PDQ 可能会影响 CSI-2 链路的完整性。选项 2 并不旨在完全取代由旧版 D-PHY 提供的基于 D-PHY 的标准 LPS 包定界符。建议在使用 D-PHY EPD 选项 2 时，在短包或长包之后包含一个或多个间隔符。

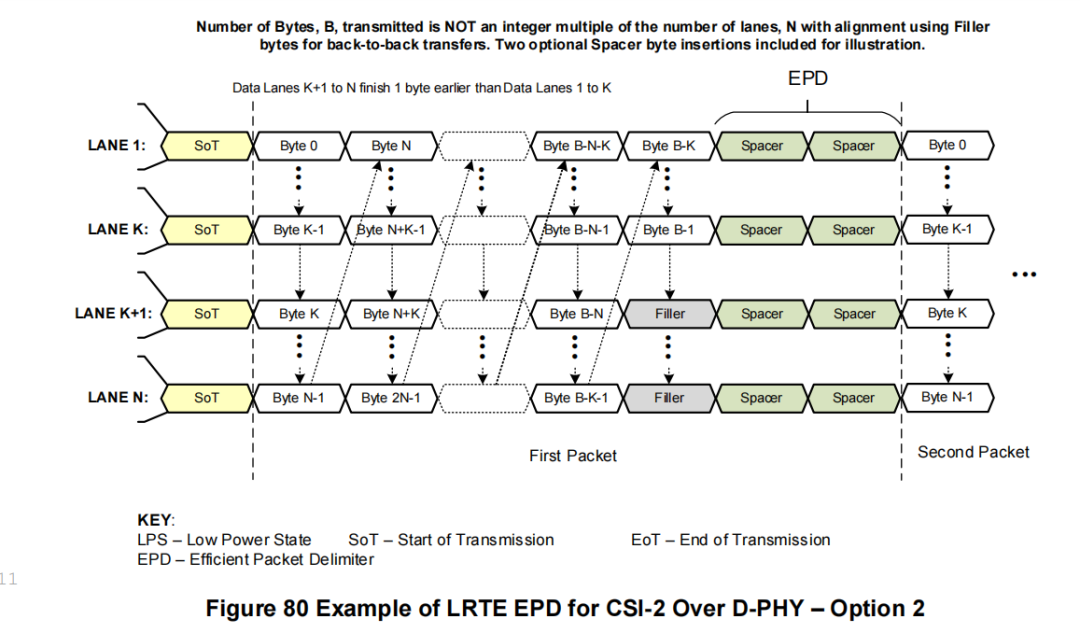

传输的字节数 B 不是通道数 N 的整数倍时，通过填充字节进行对齐，以实现背靠背传输。示例中包含了两个可选的间隔字节插入。

D-PHY EPD Specifications(for EPD Options 1 and 2):

图像传感器（发射器）应包括以下两个16位寄存器，以便为成像应用提供最佳的数据包间延迟：

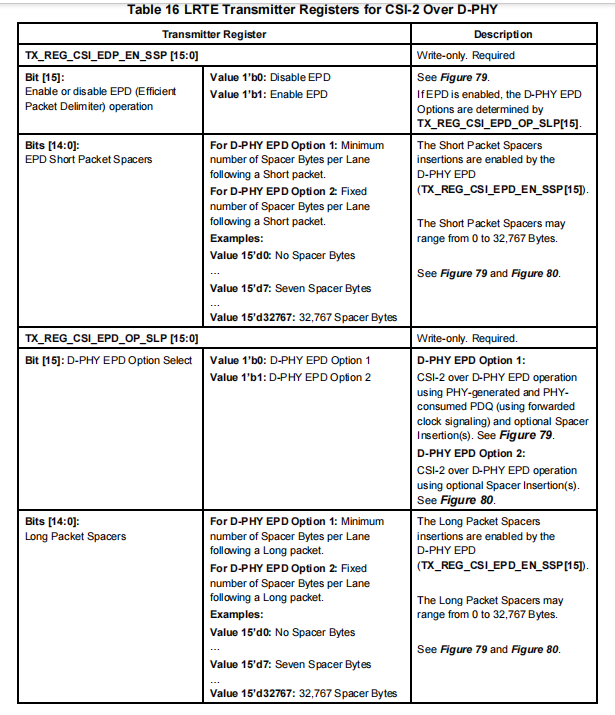

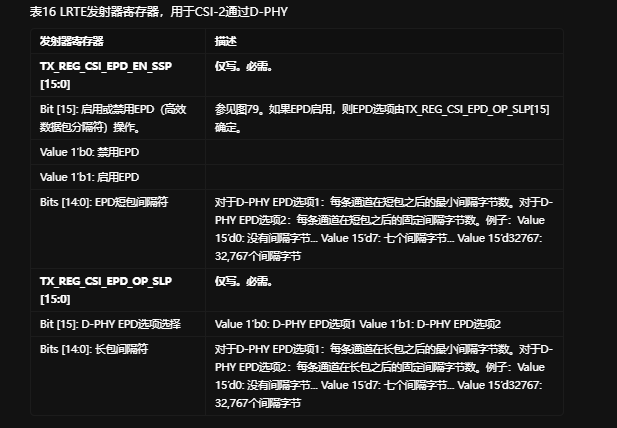

TX_REG_CSI_EPD_EN_SSP（EPD启用和短包间隔器）寄存器
- 该寄存器的最高位（MS bit）应用于启用在两个CSI-2数据包之间插入EPD（数据包结尾标记），1’b1：启用D-PHY EPD（高效数据包分隔符）
- 如果启用了D-PHY EPD，则该寄存器的其余15位（位[14:0]）将用于在每个通道中生成最多32,767次间隔插入，插入在CSI-2短数据包之后。这些用于CSI-2短数据包的间隔插入适用于两种D-PHY EPD选项。
TX_REG_CSI_EPD_OP_SLP（EPD选项和长包间隔器）寄存器：
- 该寄存器的最高位（MS bit）将用于选择D-PHY EPD选项：1’b0：D-PHY EPD 选项 1 和 1’b1：D-PHY EPD 选项 2
- 如果启用了D-PHY EPD，则该寄存器的其余15位（位[14:0]）将用于在每个通道中生成最多32,767次可选间隔插入，插入在CSI-2长数据包之后。这些用于CSI-2长数据包的间隔插入适用于两种D-PHY EPD选项。

以下内容适用于这两个EPD寄存器的最低十五位：

寄存器值为15'd0时，不会生成间隔（零间隔插入）
寄存器值为15'd5时，生成5个间隔。
寄存器的最大值为15'd32,767时，生成32,767个间隔
发送器应支持在TX_REG_CSI_EPD_EN_SSP和TX_REG_CSI_EPD_OP_SLP寄存器中的间隔插入计数字段中至少一个非零值。PDQ序列的持续时间与D-PHY链路速率成正比，并使用[MIPI01]中定义的寄存器为D-PHY物理层选项进行配置。
