【Revit二次开发】在轴网相交处创建柱子

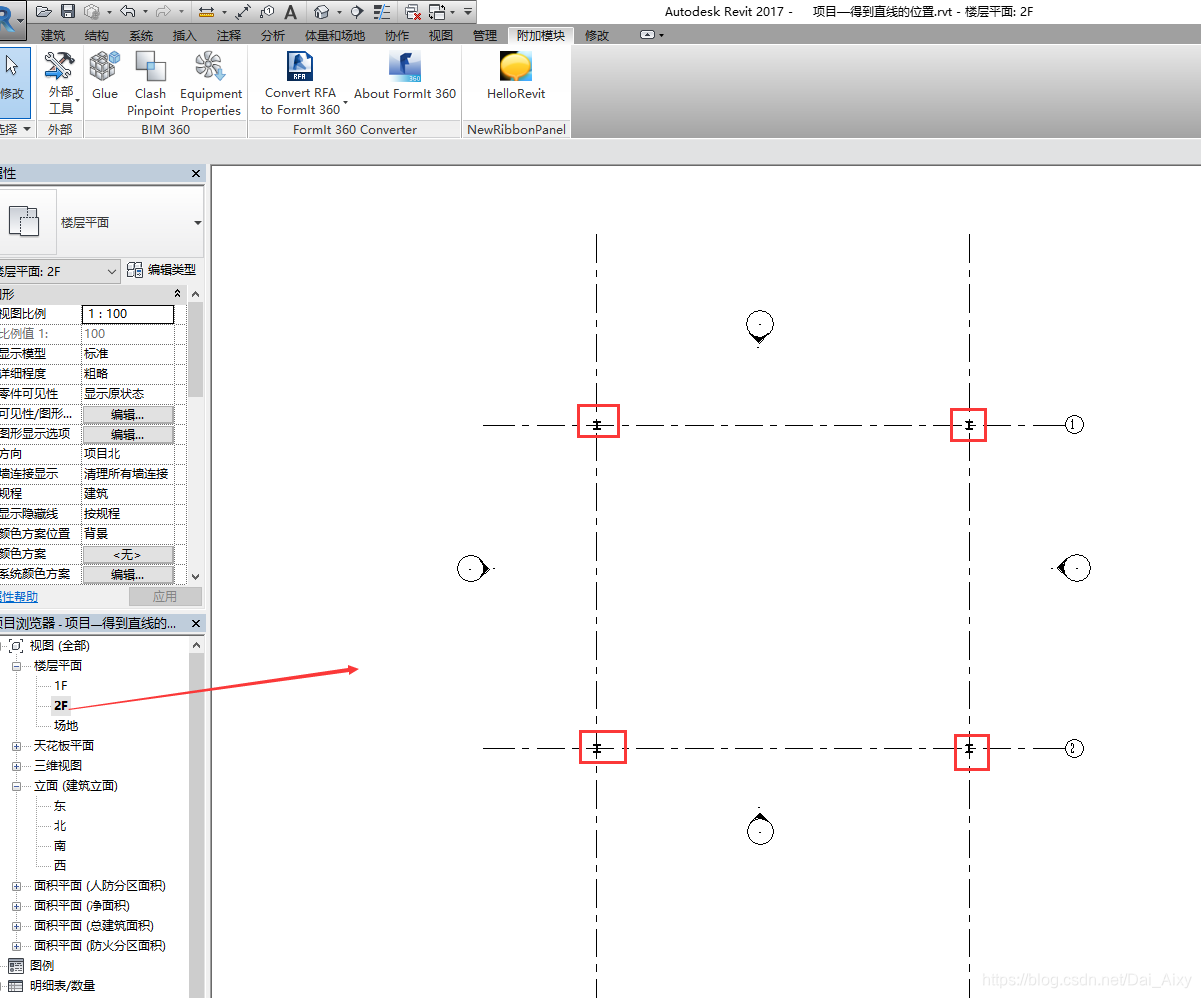

写在前面,要做到如图的样子。因为对Revit软件的使用根本不熟,所以遇到了很多问题,在这里先罗列一下,万一有跟我相同疑问的同学也可以互相交流一下。

首先目的是在轴线的交点处创建柱子

第一步:在Revit里面画上测试代码的图(几条相交的轴线)

由于没画过图,很懵逼,所以百度了怎么画轴线。我参考的是这个网址https://jingyan.baidu.com/article/3052f5a1e65e5597f31f86eb.html 。大致内容就是先创建一个建筑项目,然后在左边的立面选择东南西北任一一个双击打开,创建标高(标高是代表一个平面,比如你家要是有两层小楼,那么就应该画两个标高,一楼地面一个,二楼地面一个),给两个标高重命名为1F和2F,随便选择一个吧,比如2F,双击打开,此时你看到的就是二楼平面的俯视图了。也就是上面截图的样子。轴网就是在二楼平面上的各种线条。我创建的时候一条轴线的中间没有。。。后来问了同事才知道那是轴线的一种类型,如果要调整成连续虚线
