基于CAD等高线的流域边界绘制

确定河流范围

观察河流干流及所有支流大致范围，干流、支流为中心似树叶叶柄，流域边界似叶片的边缘线。

分辨山谷山脊

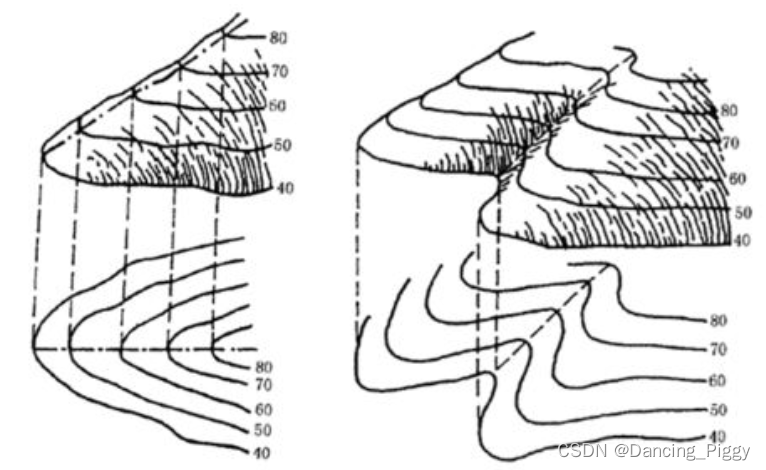

模型中的等高线压至一个平面，山脊处等高线凸起指向海拔较低的地方；山谷处等高线凸起指向海拔较高的地方。

山谷是集水区，会形成河流。
山脊是河流的分水岭，流域分界线或河流、支流的分界线。

绘制流域边界

找出会形成河流的山谷，然后在山谷附近找出山脊。
若山谷的河流会汇成大河，此山脊线只是支流的分水流；否则为河流的分界线。
最后把河流的各条山脊线连起来就是流域界限。

绘制技巧

1.多段线绘制，J命令多段合并。
2.像是找一个水盆的外边缘。
3.连接鞍部、鼓包（山顶、等高线最高处）是比较明显的正确线。
